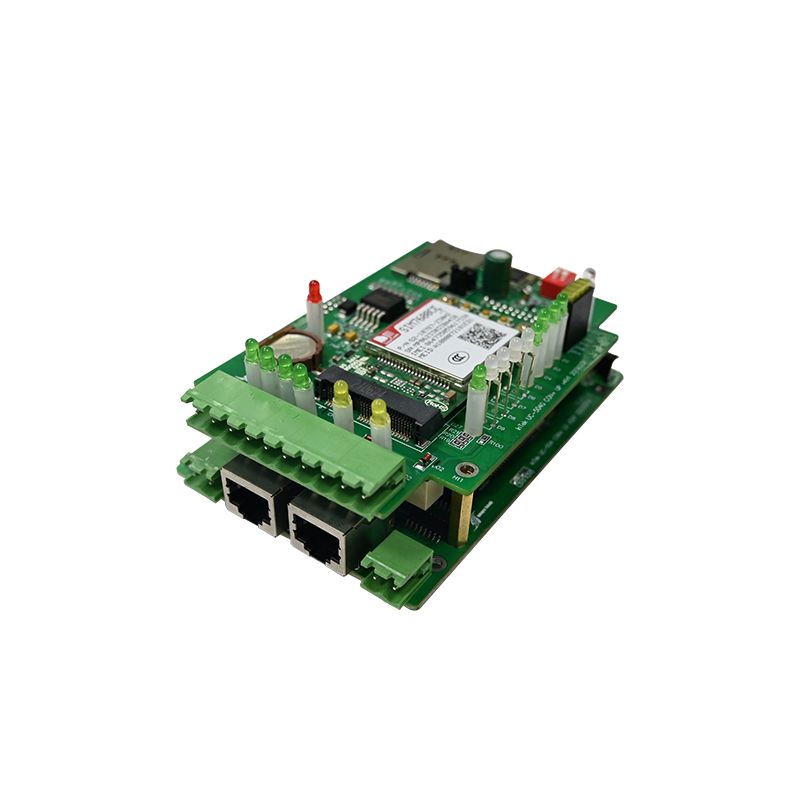

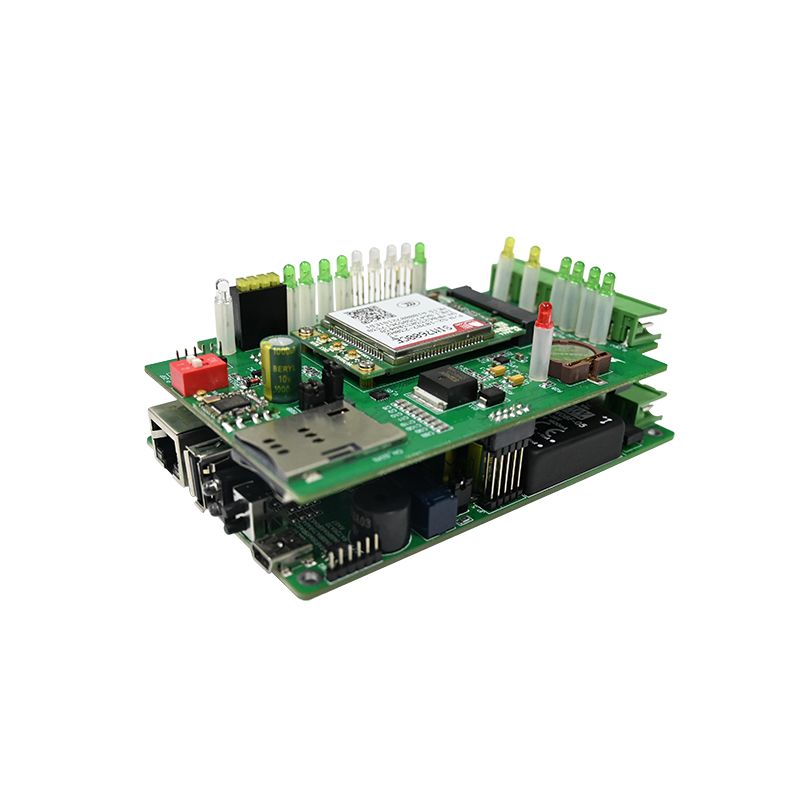

Έλεγχος πρόσβασης PCBA

Πρόσβαση UNIXPLOREΈλεγχος PCBAέχει αναπτυχθεί για μάρκες εξοπλισμού ασφαλείας, ενοποιητές συστημάτων ελέγχου πρόσβασης και έξυπνους παρόχους λύσεων κτιρίων που αναζητούν αξιόπιστες και επεκτάσιμες λύσεις ηλεκτρονικού ελέγχου πρόσβασης. Αυτό το PCBA ελέγχου πρόσβασης εμπορικής ποιότητας συνδυάζει γρήγορη επεξεργασία ελέγχου ταυτότητας, σταθερό έλεγχο ρελέ, κρυπτογραφημένη επικοινωνία και ευέλικτη διαχείριση εκτός σύνδεσης σε μια συμπαγή και ανθεκτική πλατφόρμα PCB.

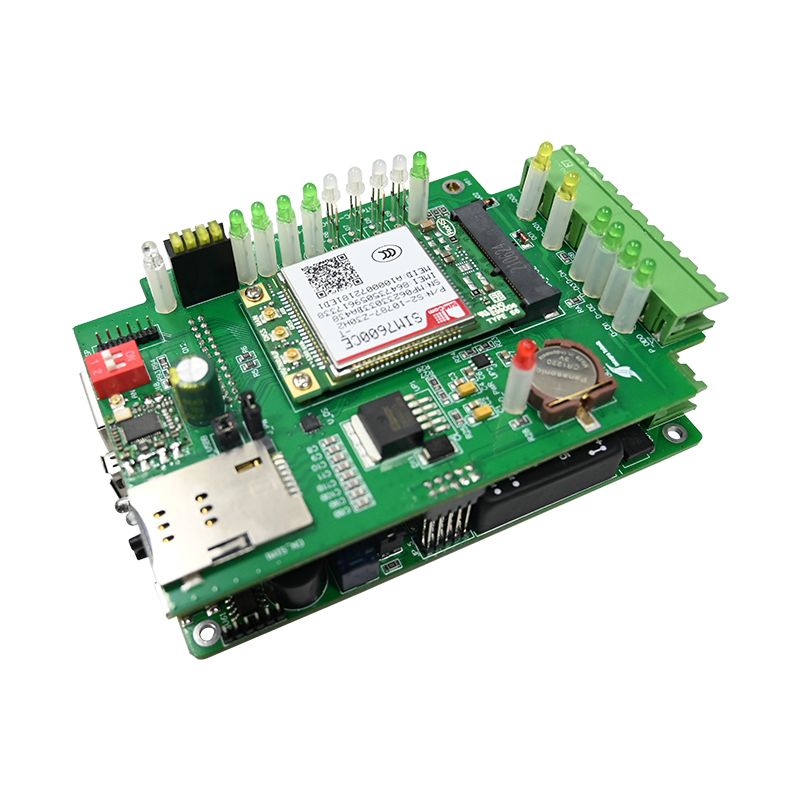

Τι είναι ένα PCBA ελέγχου πρόσβασης;

Ένα PCBA ελέγχου πρόσβασης είναι ο ηλεκτρονικός εγκέφαλος μέσα σε συσκευές ανάγνωσης καρτών, πληκτρολόγια, βιομετρικούς σαρωτές και ελεγκτές θυρών. Επεξεργάζεται δεδομένα διαπιστευτηρίων, λαμβάνει αποφάσεις ελέγχου ταυτότητας και ενεργοποιεί ενεργοποιητές κλειδώματος. Σε αντίθεση με τις πλακέτες γενικής χρήσης, ένα PCBA πρέπει να χειρίζεται κρυπτογράφηση βαθμού ασφαλείας, λογική ρελέ ασφαλούς αστοχίας και αδιάλειπτη τροφοδοσία κατά τη διάρκεια σύντομων διακοπών.

Η επιλογή του λανθασμένου ελέγχου πρόσβασης PCBA οδηγεί σε χτυπήματα πόρτας που αποτυγχάνουν να ασφαλίσουν, διαπιστευτήρια που χρειάζονται δευτερόλεπτα για να επαληθευτούν ή ολοκλήρωση κλειδώματος συστήματος κατά τη διάρκεια περιόδων υψηλής κυκλοφορίας.

Βασικές λειτουργίες ενός PCBA ελέγχου πρόσβασης

• Ανάγνωση διαπιστευτηρίων – Wiegand, OSDP ή σειριακή είσοδος από συσκευές ανάγνωσης καρτών RFID/απόκρυψης
• Λογική ελέγχου ταυτότητας – Ενσωματωμένη βάση δεδομένων (εκτός σύνδεσης) ή αναμετάδοση στον ελεγκτή κεντρικού υπολογιστή
• Έλεγχος ρελέ – Έξοδοι ξηρής επαφής για μαγνητικές κλειδαριές ή ηλεκτρικά χτυπήματα
• Παρακολούθηση εισόδου – Αισθητήρας θέσης πόρτας (διακόπτης καλαμιού) και κουμπί αίτησης για έξοδο (REX).
• Ανίχνευση κατά της παραβίασης – Περιλαμβάνει ανοιχτό αισθητήρα και προστασία από παραβίαση μνήμης

Τυπική Απεφαρμογές

Αναλυτικές Τεχνικές Παράμετροι

Οι ακόλουθες προδιαγραφές αντιπροσωπεύουν ένα PCBA ελέγχου πρόσβασης εμπορικής ποιότητας κατάλληλο για γραφεία, διαμερίσματα και βιομηχανικές εγκαταστάσεις.

Ηλεκτρικά Χαρακτηριστικά

Διεπαφές εισόδου και εξόδου

Μνήμη και χωρητικότητα χρήστη

Φυσική και Περιβαλλοντική

• Διαστάσεις σανίδας – 85mm x 55mm (τυπική) ή 100mm x 70mm (με περίβλημα)
• Τοποθέτηση – Τέσσερις οπές 3,5 mm για στερέωση
• Θερμοκρασία λειτουργίας – -20°C έως +65°C
• Θερμοκρασία αποθήκευσης – -40°C έως +85°C
• Ανοχή υγρασίας - 10% έως 90% RH (χωρίς συμπύκνωση)
• Εφεδρική μπαταρία – Προαιρετικό κύκλωμα φόρτισης 3,7V Li-ion ή 12V μολύβδου-οξέος

Χαρακτηριστικά ασφαλείας

• Κρυπτογράφηση – AES-128 για επικοινωνία OSDP
• Ανίχνευση παραβίασης – Κλείδωμα ρελέ ανοιχτής σκανδάλης και έξοδος συναγερμού περιβλήματος
• Watchdog timer – Αυτόματη επαναφορά μετά από 5 δευτερόλεπτα κλειδώματος του επεξεργαστή
• Προστασία μνήμης flash – Επαλήθευση αθροίσματος ελέγχου κατά την εκκίνηση

Πώς συγκρίνεται αυτό το PCBA ελέγχου πρόσβασης

Συχνές ερωτήσεις για PCBA ελέγχου πρόσβασης

Αυτές οι τρεις ερωτήσεις τίθενται από τους ενοποιητές συστημάτων ασφαλείας, τους διαχειριστές εγκαταστάσεων και τους μηχανικούς υλικού που αξιολογούν λύσεις PCBA ελέγχου πρόσβασης.

Ερώτηση 1: Ποια είναι η διαφορά μεταξύ των διαμορφώσεων ρελέ ασφαλείας και αστοχίας σε ένα PCBA ελέγχου πρόσβασης και ποια πρέπει να χρησιμοποιήσω;

Απάντηση:Η διαφορά καθορίζει εάν οι πόρτες κλειδώνουν ή ξεκλειδώνουν κατά τη διάρκεια μιας διακοπής ρεύματος. Ασφάλεια αστοχίας (ονομάζεται επίσης power-to-open) σημαίνει ότι το ρελέ πρέπει να ενεργοποιηθεί για να ξεκλειδώσει την πόρτα. Όταν διακοπεί η ισχύς, το ρελέ επιστρέφει στην κατάσταση ηρεμίας, η οποία κρατά την πόρτα κλειδωμένη. Χρησιμοποιείται για πόρτες ασφαλείας, δωμάτια διακομιστών και χώρους διαχείρισης μετρητών όπου η διατήρηση των εισβολέων είναι πιο σημαντική από την εύκολη έξοδο. Ασφαλές έναντι αστοχίας (power-to-lock) σημαίνει ότι το ρελέ πρέπει να ενεργοποιηθεί για να κλειδώσει την πόρτα. Όταν διακοπεί το ρεύμα, η πόρτα ξεκλειδώνει αυτόματα. Αυτό απαιτείται από τους κωδικούς πυρκαγιάς για τις εξόδους κινδύνου, τις πόρτες των κλιμακοστασίων και οποιαδήποτε διαδρομή εξόδου από την οποία οι άνθρωποι πρέπει να διαφύγουν κατά τη διάρκεια διακοπής ρεύματος. Οι περισσότερες πλακέτες PCBA ελέγχου πρόσβασης παρέχουν ένα ρελέ ξηρής επαφής διαμορφωμένο ως Form C (COM, N/O, N/C). Για ασφάλεια έναντι αστοχίας, συνδέστε την κλειδαριά στον ακροδέκτη N/O. Για ασφάλεια λόγω βλάβης, συνδέστε την κλειδαριά στον ακροδέκτη N/C. Επαληθεύετε πάντα τους τοπικούς κωδικούς πυρκαγιάς πριν από την επιλογή – Το NFPA 101 απαιτεί ασφάλεια σε όλες τις πόρτες εξόδου σε εμπορικά κτίρια. Για πόρτες που απαιτούν συμμόρφωση τόσο με ασφάλεια όσο και σε πυρκαγιά, χρησιμοποιήστε μια κλειδαριά ασφαλείας και ένα εφεδρικό πάνελ μπαταρίας που διατηρεί το PCBA ελέγχου πρόσβασης τροφοδοτημένο για 4-8 ώρες μετά τη διακοπή ρεύματος.

Ερώτηση 2: Αυτό το PCBA ελέγχου πρόσβασης μπορεί να λειτουργήσει εκτός σύνδεσης χωρίς σύνδεση δικτύου και πόσους χρήστες μπορεί να αποθηκεύσει τοπικά;

Απάντηση:Ναί. Αυτό το PCBA λειτουργεί πλήρως εκτός σύνδεσης σε αυτόνομη λειτουργία. Όλα τα διαπιστευτήρια χρήστη, τα χρονοδιαγράμματα πρόσβασης και τα αρχεία καταγραφής συμβάντων αποθηκεύονται στην ενσωματωμένη μνήμη flash. Η τυπική διαμόρφωση χωράει 1.000 χρήστες με 10.000 αρχεία καταγραφής συμβάντων χωρίς επιπλέον κόστος. Μια εκτεταμένη έκδοση (με δυνατότητα αναβάθμισης πεδίου μέσω υλικολογισμικού) χωράει 10.000 χρήστες και 50.000 συμβάντα. Η λειτουργία εκτός σύνδεσης απαιτεί μια συσκευή προγραμματισμού για να φορτώνει αρχικά χρήστες – είτε μια αποκλειστική κύρια κάρτα (η πρώτη προγραμματισμένη κάρτα ορίζει τα δικαιώματα διαχειριστή), ένα ενσύρματο πληκτρολόγιο συνδεδεμένο σε μια βοηθητική είσοδο ή μια προσωρινή σύνδεση φορητού υπολογιστή μέσω της θύρας διαμόρφωσης (TTL ή RS-232). Μόλις προγραμματιστεί, το PCBA ελέγχου πρόσβασης λαμβάνει αποφάσεις ελέγχου ταυτότητας τοπικά σε λιγότερο από 50 χιλιοστά του δευτερολέπτου. Δεν απαιτείται σύννεφο, υπολογιστής υποδοχής, καλώδιο Ethernet. Αυτό καθιστά τα σχέδια PCBA εκτός σύνδεσης ιδανικά για απομακρυσμένες πύλες, τρέιλερ κατασκευών και μικρά γραφεία όπου η καλωδίωση δικτύου δεν είναι πρακτική. Για να ανακτήσετε αρχεία καταγραφής συμβάντων από μια πλακέτα εκτός σύνδεσης, πρέπει να συνδέσετε φορητό υπολογιστή ή να χρησιμοποιήσετε μια φορητή συσκευή μεταφοράς δεδομένων. Η παρακολούθηση σε πραγματικό χρόνο απαιτεί PCBA ελέγχου πρόσβασης δικτύου με Ethernet ή Wi-Fi.

Ερώτηση 3: Πώς μπορώ να συνδέσω έναν αναγνώστη Wiegand σε αυτό το PCBA ελέγχου πρόσβασης και ποια είναι η μέγιστη απόσταση καλωδίου;

Απάντηση:Η διεπαφή Wiegand χρησιμοποιεί τρία ενεργά σήματα: Δεδομένα 0 (D0), Δεδομένα 1 (D1) και γείωση (GND). Ορισμένοι αναγνώστες απαιτούν επίσης ισχύ +12 V. Ακολουθήστε αυτόν τον πίνακα καλωδίωσης:

Η μέγιστη απόσταση καλωδίου για Wiegand στα 12V εξαρτάται από το μετρητή καλωδίων και τη χωρητικότητα του καλωδίου:

Χρησιμοποιήστε συνδεδεμένο, θωρακισμένο, συνεστραμμένο καλώδιο με σύρμα αποστράγγισης. Συνδέστε τη θωράκιση στη γείωση μόνο στο άκρο του PCBA ελέγχου πρόσβασης (ποτέ στη συσκευή ανάγνωσης) για να αποφύγετε βρόχους γείωσης. Για αποστάσεις που υπερβαίνουν αυτά τα όρια, εγκαταστήστε έναν αναμεταδότη Wiegand ή μεταβείτε στο OSDP (RS-485), το οποίο φτάνει αξιόπιστα τα 1.200 μέτρα (4.000 πόδια). Πάντα να δοκιμάζετε με ένα μακρύ καλώδιο στον πάγκο πριν από την τελική εγκατάσταση – η υποβάθμιση του σήματος μπορεί να προκαλέσει διαλείπουσες αναγνώσεις κάρτας που είναι δύσκολο να εντοπιστούν επιτόπου.

Βέλτιστες πρακτικές εγκατάστασης για PCBA ελέγχου πρόσβασης

Ακόμη και ένα PCBA ελέγχου πρόσβασης υψηλής ποιότητας αποτυγχάνει εάν εγκατασταθεί λανθασμένα. Ακολουθήστε αυτές τις οδηγίες.

Θέση τοποθέτησης

• Μέσα στην ασφαλή περιοχή – Τοποθετήστε το χειριστήριο μέσα στην προστατευμένη ζώνη (όχι πάνω από την πόρτα στο εξωτερικό)
• Ύψος – 1,5 έως 1,8 μέτρα για πρόσβαση στο πληκτρολόγιο κατά τον προγραμματισμό
• Περίβλημα – Χρησιμοποιήστε μεταλλικό κουτί που κλειδώνει για εμπορικές εγκαταστάσεις
• Διαχωρισμός – Διατηρήστε τα καλώδια ρεύματος AC (120/240V) τουλάχιστον 30 cm μακριά από καλωδιώσεις χαμηλής τάσης

Οδηγίες καλωδίωσης για ρελέ

Συνήθη λάθη καλωδίωσης

Λίστα ελέγχου δοκιμών πριν από την ανάπτυξη

Εκτελέστε αυτήν τη σειρά σε κάθε PCBA ελέγχου πρόσβασης πριν φύγετε από τον πάγκο.

Διαδικασία δοκιμής πάγκου

1. Εφαρμόστε 12 V DC και μετρήστε ρεύμα (40-60 mA τυπικό στο ρελαντί)
2. Παρουσιάστε μια έγκυρη κάρτα – το ρελέ πρέπει να κάνει κλικ και η λυχνία LED να αλλάξει κατάσταση
3. Μέτρηση της συνέχειας μεταξύ των ακροδεκτών ρελέ N/O (θα πρέπει να κλείσει για προγραμματισμένο χρόνο αναμονής)
4. Παρουσιάστε μια μη έγκυρη κάρτα - το ρελέ δεν πρέπει να ενεργοποιηθεί
5. Ενεργοποιήστε την είσοδο REX - η πόρτα πρέπει να ξεκλειδώσει χωρίς διαπιστευτήρια
6. Ανοίξτε το περίβλημα – η έξοδος παραβίασης πρέπει να αλλάξει κατάσταση
7. Προσομοίωση εισόδου συναγερμού πυρκαγιάς – όλα τα ρελέ ασφαλείας για αστοχία πρέπει να απενεργοποιηθούν

Κριτήρια επιτυχίας/αποτυχίας

Αναφορά βασικών προδιαγραφών

Διατηρήστε αυτό το μπλοκ για προμήθεια και αναφορά μηχανικής.

Access Control PCBA – Commercial Grade

• Είσοδος: 9-24V DC, 60mA αναμονής
• Διασύνδεση ανάγνωσης: Wiegand 26/34-bit ή OSDP (RS-485)
• Χωρητικότητα χρήστη: 1.000 (κανονική) / 10.000 (εκτεταμένη)
• Αρχείο καταγραφής συμβάντων: 10.000 συμβάντα
• Ρελέ: Κλείδωμα (5A) + Aux (2A)
• Είσοδοι: Αισθητήρας πόρτας, REX, κλειδαριά πυρκαγιάς
• Θερμοκρασία λειτουργίας: -20°C έως +65°C

• Ασφάλεια: AES-128, φύλακας, ανίχνευση παραβίασης
