Γιατί το UNIXPLORE παρέχει PCBA βιομηχανικής ποιότητας για κρίσιμες εφαρμογές

Για τους μηχανικούς και τους υπεύθυνους προμηθειών, μια διάταξη πλακέτας τυπωμένου κυκλώματος (PCBA) είναι το μοναδικό εξάρτημα με τη μεγαλύτερη ευαισθησία σε αστοχίες σε οποιοδήποτε ηλεκτρονικό προϊόν.UNIXPLORE, που δραστηριοποιείται από το Dongguan της Κίνας από το 2011, έχει χτίσει τη φήμη του σε συγκροτήματα που επιβιώνουν σε πραγματικές συνθήκες - κύκλους θερμοκρασίας, δονήσεις, υγρασία και συνεχή λειτουργία.

Σε αντίθεση με τα γραφεία καταναλωτών μεγάλου όγκου, το UNIXPLORE εστιάζει στην αξιοπιστία για συγκεκριμένες εφαρμογές σε οκτώ βιομηχανίες, από ιατρικό εξοπλισμό έως συστήματα αυτοκινήτων.

Το πλεονέκτημα του UNIXPLORE με το κλειδί στο χέρι

Ένας προμηθευτής που ελέγχει ολόκληρη την αλυσίδα εξαλείφει το δάχτυλο. Η UNIXPLORE κατέχει ή διαχειρίζεται άμεσα κάθε βήμα:

• Σχεδιασμός & κατασκευή PCB – Εσωτερική αναθεώρηση διάταξης για ακεραιότητα σήματος.
• Προμήθεια εξαρτημάτων – Προμήθεια μόνο από διανομείς δικαιόχρησης.
• Συναρμολόγηση SMT & THT – Γραμμές τοποθέτησης Panasonic και Yamaha.
• Προ-προγραμματισμός – Οι μικροελεγκτές αναβοσβήνουν πριν από τη συγκόλληση.
• Λειτουργικές δοκιμές – Προσαρμοσμένες δοκιμές για κάθε προϊόν.

Κατασκευή κιβωτίων και καλωδίωση – Έτοιμο προϊόν για λιανική πώληση.

Πιστοποιήσεις που μπορείτε να επαληθεύσετε

Το UNIXPLORE διατηρεί τέσσερις ενεργές πιστοποιήσεις τρίτων:

• ISO9001:2015 – Πλήρες σύστημα διαχείρισης ποιότητας.
• SGS – Ανεξάρτητη επαλήθευση υλικού και διαδικασίας.
• RoHS – Συμμόρφωση για τις αγορές της Ευρώπης και της Βόρειας Αμερικής.
• UL – Αναγνωρισμένο συγκρότημα εξαρτημάτων για πυρασφάλεια.

Δεν εμφανίζεται καμία πιστοποίηση, εκτός εάν είναι τρέχουσα. Το UNIXPLORE δημοσιεύει ημερομηνίες ελέγχου κατόπιν αιτήματος.

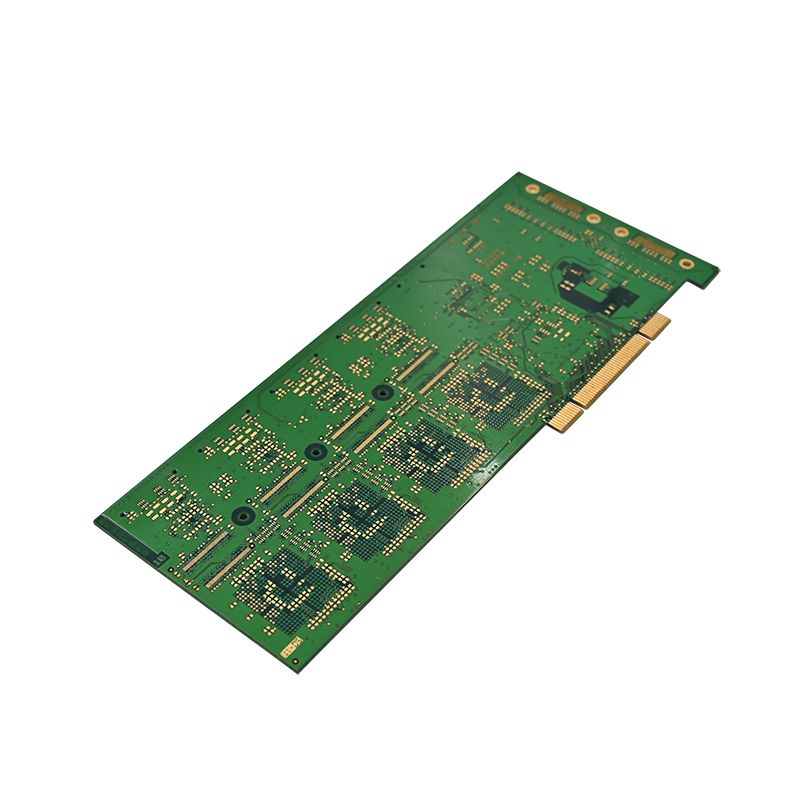

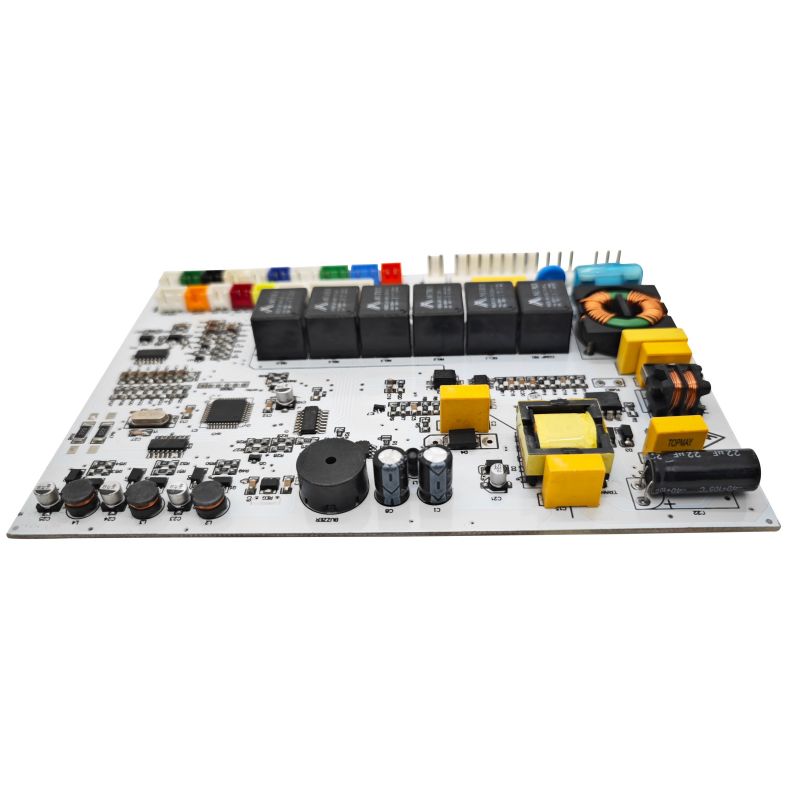

Οκτώ κατηγορίες PCBA για συγκεκριμένες εφαρμογές από το UNIXPLORE

Κάθε κατηγορία χρησιμοποιεί διαφορετικούς κανόνες σχεδίασης, βαθμούς εξαρτημάτων και πρωτόκολλα δοκιμών.

Οικιακές Συσκευές PCBA

Πλυντήρια ρούχων, ψυγεία, επαγωγικές εστίες. Απαιτεί ομοιόμορφη επίστρωση έναντι υπολειμμάτων ατμού και απορρυπαντικού. Το UNIXPLORE προσθέτει κυκλώματα snubbing ρελέ για να αποτρέψει την επαναφορά του μικροελεγκτή.

Βιομηχανικός έλεγχος PCBA

PLC, ηλεκτροκινητήρες, ελεγκτές θερμοκρασίας. Μεγάλο εύρος λειτουργίας (-30°C έως +85°C) με προστασία από υπερτάσεις σε όλες τις εισόδους. Το UNIXPLORE χρησιμοποιεί ως στάνταρ πυκνωτές με ονομαστική τιμή 105°C.

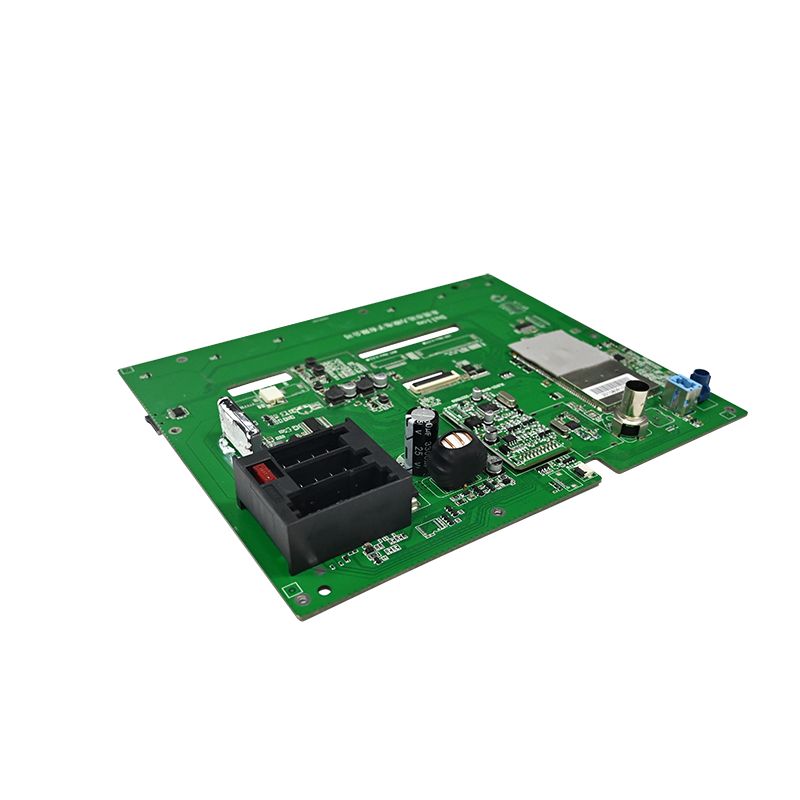

PCBA αυτοκινήτου

Εσωτερικός φωτισμός, χειριστήρια παραθύρων, θερμάστρα καθισμάτων. Η αντίσταση στους κραδασμούς είναι υποχρεωτική. Το UNIXPLORE ασφαλίζει όλους τους συνδετήρες με κόλλα και καθορίζει παθητικά για αυτοκίνητα (AEC-Q200).

Ηλεκτρονικό PCBA καταναλωτή

Έξυπνα βύσματα, τηλεχειριστήρια, power banks. Ευαίσθητο στο κόστος, αλλά απαιτεί σταθερές συγκολλήσεις. Το UNIXPLORE εφαρμόζει 100% αυτοματοποιημένη οπτική επιθεώρηση (AOI) ακόμη και για διαδρομές χαμηλού περιθωρίου.

Ιατρικός εξοπλισμός PCBA

Οθόνες ασθενών, αντλίες έγχυσης, διαγνωστικές συσκευές. Ιχνηλασιμότητα εξαρτημάτων σε επίπεδο παρτίδας. Το UNIXPLORE απομονώνει την ιατρική γραμμή σε ξεχωριστή καθαρή ζώνη.

PCBA συστήματος ασφαλείας

IP κάμερες, αισθητήρες κίνησης, πάνελ πρόσβασης. Εστιάστε στη χαμηλή ισχύ αναμονής. Το UNIXPLORE ελέγχει κάθε πλακέτα για ρεύμα διαρροής κάτω από 50µA.

PCBA υγειονομικής περίθαλψης

Εξοπλισμός αποκατάστασης, θερμόμετρα, φορητές συσκευές συναγερμού ηλικιωμένων. Χαμηλότερη ρυθμιστική επιβάρυνση από την ιατρική, αλλά απαιτεί σχεδιασμό ασφαλή για τον χρήστη (χωρίς αιχμηρές ουρές συγκόλλησης, χωρίς εκτεθειμένη υψηλή τάση).

Φωτισμός LED PCBA

Γραμμικοί οδηγοί, κηπευτικά φώτα, σήματα εξόδου κινδύνου. Η θερμική διαχείριση καθορίζει τη διάρκεια ζωής. Το UNIXPLORE χρησιμοποιεί PCB με πυρήνα αλουμινίου και επικύρωση θερμοστοιχείου κατά τη διάρκεια της δοκιμής.

UNIXPLORE PCBA FAQ – Μηχανικές Απαντήσεις

Αυτές οι τρεις ερωτήσεις φτάνουν κάθε εβδομάδα από τους πελάτες του UNIXPLORE σε φάσεις πρωτοτύπων και παραγωγής.

Ερώτηση 1: Προμηθεύεται το UNIXPLORE στοιχεία απευθείας από διανομείς δικαιόχρησης και τι συμβαίνει εάν ένα εξάρτημα είναι παρωχημένο;

Απάντηση: Ναι. Το UNIXPLORE διατηρεί λογαριασμούς αγορών με DigiKey, Mouser, Arrow και LCSC για παθητικά στοιχεία. Για ενεργά εξαρτήματα (IC, τρανζίστορ, μονάδες), το UNIXPLORE χρησιμοποιεί μόνο διανομείς δικαιόχρησης ή απευθείας εργοστασιακές γραμμές. Δεν χρησιμοποιούνται γκρίζα αγορά ή μη πιστοποιημένοι μεσίτες. Εάν ένα στοιχείο γραμμής BOM είναι παρωχημένο, το UNIXPLORE εκτελεί μια διαδικασία τριών βημάτων: πρώτα, πραγματοποιεί αναζήτηση στο απόθεμα εξουσιοδοτημένου διανομέα. Δεύτερον, προτείνει μια drop-in αντικατάσταση με πανομοιότυπα pinout και ηλεκτρικές προδιαγραφές. τρίτον, παρουσιάζει στον αρχικό πελάτη γραπτή εκτίμηση κινδύνου πριν από οποιαδήποτε αντικατάσταση. Για βιομηχανικά προϊόντα μεγάλης διάρκειας ζωής, το UNIXPLORE προσφέρει μια υπηρεσία αγοράς εφ' όρου ζωής όπου ο πελάτης προαγοράζει 5-10 χρόνια εκτιμώμενης ζήτησης και το UNIXPLORE τα αποθηκεύει σε κάδους ελεγχόμενης υγρασίας με τριμηνιαία επιθεώρηση.

Ερώτηση 2: Τι λειτουργικές δοκιμές εκτελεί το UNIXPLORE από προεπιλογή και ποιες δοκιμές κοστίζουν επιπλέον;

Απάντηση: Από προεπιλογή, κάθε PCBA του UNIXPLORE λαμβάνει αυτοματοποιημένη οπτική επιθεώρηση (AOI) στην πλευρά SMT, οπτική επιθεώρηση στην πλευρά THT και μια τροφοδοτούμενη "δοκιμή καπνού" που ελέγχει για βραχυκυκλώματα, σωστές ράγες τάσης και βασική λειτουργία ταλαντωτή. Αυτό περιλαμβάνεται στην τιμή του τεμαχίου. Οι δοκιμές πρόσθετου κόστους περιλαμβάνουν: δοκιμές εντός κυκλώματος (ICT) με χρήση στερέωσης καρφιών (εφάπαξ χρέωση 250−250−800 συν 0,15−0,50perboard),fulfunctionaltestperyourscript(engineeringtimeat0,15−0,50perboard),fulfunctionaltestperyourscript (engineeringtimeat85/hour + test jig κατασκευή αν απαιτείται), σάρωση ορίων (JTAG) για συσκευές BGA (0,30$ με βάση το κόστος 1 δοκιμής, 2 ώρες δοκιμής με βάση το κόστος 1,8 ώρες καύσης). σχετικά με την κατάληψη θαλάμου). Η UNIXPLORE συνιστά πάντα τη λειτουργική δοκιμή για οποιαδήποτε πλακέτα με μικροελεγκτή ή περισσότερα από 200 εξαρτήματα. Η εταιρεία παρέχει ένα πρότυπο προδιαγραφών δοκιμής σε πελάτες για πρώτη φορά.

Ερώτηση 3: Ποιος είναι ο τυπικός χρόνος παράδοσης από τα αρχεία Gerber στο ολοκληρωμένο, σε κουτί PCBA με UNIXPLORE;

Απάντηση: Για μια τυπική πλακέτα SMT διπλής όψης με 100-300 εξαρτήματα και χωρίς κατασκευή κουτιού, το UNIXPLORE αποστέλλεται σε 15 έως 18 εργάσιμες ημέρες. Αναλύεται ως εξής: 3 ημέρες για την προμήθεια εξαρτημάτων (υποθέτοντας ότι όλα τα εξαρτήματα είναι ενεργά και σε απόθεμα διανομέα), 4 ημέρες για την κατασκευή PCB (FR4, 1,6 mm, HASL ή ENIG), 2 ημέρες για τη δημιουργία στένσιλ και τη ρύθμιση του προγράμματος SMT, 3 ημέρες για την τοποθέτηση SMT και την εκ νέου ροή, 2 ημέρες για THT wa2 ημέρες για πρώτη δοκιμή λειτουργίας και συγκόλληση με το χέρι. AOI, 2 ημέρες για ομοιόμορφη επίστρωση (εάν ορίζεται) και τελική επιθεώρηση. Η προσθήκη κτιρίου κουτιού (συγκρότημα πλαστικού ή μεταλλικού περιβλήματος) προσθέτει 5-7 ημέρες. Η προσθήκη καλωδίων ή συγκροτήματος καλωδίου προσθέτει 3-4 ημέρες. Η υπηρεσία Rush (συνολικά 10 εργάσιμες ημέρες για γυμνά PCBA) είναι διαθέσιμη με 30% premium αλλά απαιτεί έγκριση UNIXPLORE για τη διαθεσιμότητα εξαρτημάτων. Οι χρόνοι παράδοσης ξεκινούν όταν το UNIXPLORE επιβεβαιώσει ότι τα αρχεία Gerber, το BOM και τα δεδομένα centroid είναι χωρίς σφάλματα. Οι συνήθεις καθυστερήσεις προέρχονται από έλλειψη σημάνσεων πολικότητας ή λανθασμένες βιβλιοθήκες αποτυπώματος.

Πώς το UNIXPLORE χειρίζεται τις τρεις κρυφές λειτουργίες αποτυχίας PCBA

Ακόμη και μια σωστά συγκολλημένη σανίδα μπορεί να αποτύχει πρόωρα. Η UNIXPLORE σχεδιάζει αυτούς τους τρεις κινδύνους.

Συγκόλληση ερπυσμού

Η θερμική διαστολή σπάει συγκόλληση με την πάροδο του χρόνου. Τα προφίλ επαναροής UNIXPLORE βελτιστοποιούνται ανά πάχος πλακέτας και πυκνότητα εξαρτήματος.

Ηλεκτροχημική Μετανάστευση

Η υγρασία συν η τάση πόλωσης αυξάνει τους μεταλλικούς δενδρίτες. Το UNIXPLORE εφαρμόζει ultraclean no-clean flux και καθορίζει πρότυπα καθαριότητας IPC Class 2 ή Class 3.

Latch-Up μικροελεγκτή

Τα σφάλματα αλληλουχίας ισχύος καταστρέφουν τα IC. Το UNIXPLORE προσθέτει διόδους TVS και ταξινομεί τις ράγες ισχύος κατά τη διάρκεια της δοκιμής.

Λήψη δωρεάν προσφοράς από το UNIXPLORE

Το UNIXPLORE παρέχει δεσμευτικές προσφορές για πρωτότυπα και ποσότητες παραγωγής. Απαιτούμενα δικαιολογητικά:

· Αρχεία Gerber (μορφή RS-274X)

· BOM με αριθμούς και ποσότητες κατασκευαστή

· Σχέδιο συναρμολόγησης ή συντεταγμένες επιλογής και τοποθέτησης

· Τυχόν προδιαγραφές δοκιμής ή ειδικές οδηγίες

Επικοινωνήστε με την UNIXPLOREνα λάβει απάντηση εντός 24 ωρών· παρακαλούμε δώστε τις ακόλουθες πληροφορίες:

· Τιμολόγηση μονάδας στην ποσότητα στόχο (100, 500, 1000, 5000)

· Εφάπαξ NRE (εργαλεία, στένσιλ, τεστ)

· Σωστός χρόνος παράδοσης στο λιμάνι Shenzhen ή από πόρτα σε πόρτα
