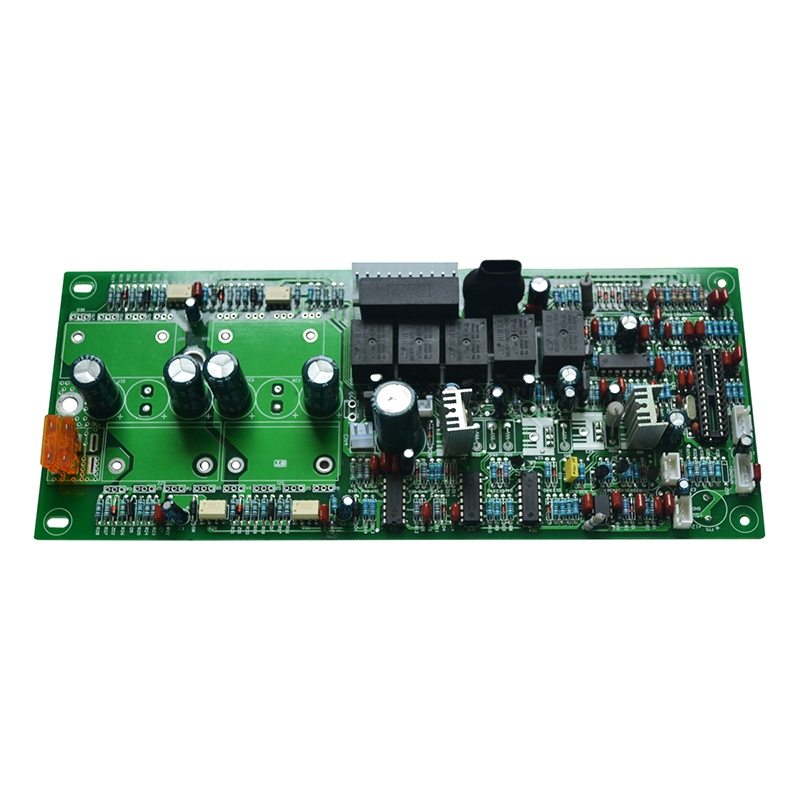

Πιστόλι μασάζ PCBA

Ποια είναι η διαδικασία για την παραγωγή όπλων μασάζ PCBA: Οδηγός κατασκευής 20 ετών

Η παραγωγή πιστολιού μασάζ PCBA απαιτεί χειρισμό υψηλού ρεύματος, έλεγχο κινητήρα χωρίς ψήκτρες και ασφάλεια του χρήστη. Μετά από δύο δεκαετίες κατασκευής ηλεκτρονικών κινητήρων, έχω δει σχέδια να υπερθερμαίνονται, να χάνουν ταχύτητα υπό φορτίο ή να δημιουργούν κινδύνους για την μπαταρία. Αυτή η διαδικασία βήμα προς βήμα καλύπτει ολόκληρη τη ροή εργασιών παραγωγής από την επιλογή εξαρτημάτων έως την τελική δοκιμή.

Τυπική ροή παραγωγής για πιστόλι μασάζ PCBA

Κάθε πιστόλι μασάζ PCBA ακολουθεί μια ακολουθία 9 βημάτων. Η παράλειψη οποιουδήποτε βήματος αυξάνει τα ποσοστά αστοχίας πεδίου.

Βήμα 1 – Προμήθεια εξαρτημάτων και εισερχόμενη επιθεώρηση

Δοκιμή: Δείγμα 50 MOSFET από κάθε παρτίδα. Μετρήστε το Rds(on) στους 25°C και 80°C. Απορρίψτε παρτίδες που υπερβαίνουν τα 7 mΩ σε υψηλή θερμοκρασία.

Βήμα 2 – Στένσιλ πάστας συγκόλλησης και εκτύπωση

Κρίσιμο: Χρησιμοποιήστε στένσιλ βημάτων – πάχους 0,12 mm κάτω από τα MOSFET, 0,10 mm κάτω από το MCU και τους αισθητήρες. Ένα πάχος από μόνο του προκαλεί είτε ανοίγματα είτε γέφυρες.

Βήμα 3 – Συναρμολόγηση και ανανέωση SMT

• Σειρά τοποθέτησης: Αισθητήρες Hall → παθητικά → MOSFET → MCU → σύνδεσμοι
• Προφίλ αναρροής: Μέγιστη θερμοκρασία 245°C για 10 δευτερόλεπτα (χωρίς μόλυβδο)
• Ατμόσφαιρα αζώτου – Απαιτείται για πακέτα QFN (MCU, πρόγραμμα οδήγησης πύλης)
• Επιθεώρηση με ακτίνες Χ – Υποχρεωτική για έλεγχο κενού κάτω από ταμπόν MOSFET (κενά < 20%)

Βήμα 4 – Επιλεκτική συγκόλληση για εξαρτήματα με τρύπες

Το πιστόλι μασάζ PCBA χρειάζεται συχνά εξαρτήματα διαμπερούς οπής για μηχανική αντοχή:

Μην ρέετε ξανά εξαρτήματα με τρύπα. Τα πλαστικά τους σώματα λιώνουν στον φούρνο στους 245°C.

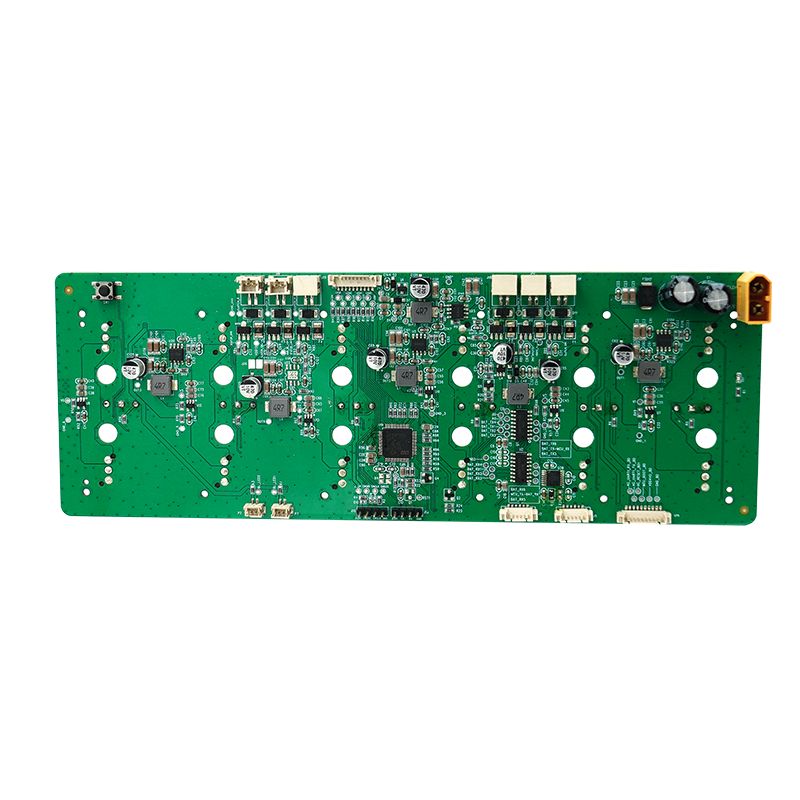

Σχεδιασμός κυκλώματος κίνησης κινητήρα για πιστόλι μασάζ PCBA

Το τμήμα κίνησης κινητήρα καθορίζει το χειρισμό του ρεύματος ακινητοποίησης και τον χρόνο λειτουργίας της μπαταρίας.

Τριφασικός κινητήρας χωρίς ψήκτρες DC (BLDC).

Θερμικός σχεδιασμός: Κάθε MOSFET διαχέει έως και 2W στα 20A. Χρησιμοποιήστε θερμικές διόδους (9 ανά MOSFET) που συνδέουν στο κάτω μέρος της χάλκινης ροής (2 oz τουλάχιστον).

Διαχείριση ενέργειας για μπαταρία και φόρτιση

Κρίσιμη ασφάλεια: Χρησιμοποιήστε δύο ανεξάρτητες διαδρομές προστασίας υπερέντασης – μία στο πρόγραμμα οδήγησης πύλης, μία στο IC προστασίας μπαταρίας. Ένα μόνο σφάλμα δεν πρέπει να επιτρέπει στον κινητήρα να λειτουργεί χωρίς εντολή.

Προγραμματισμός υλικολογισμικού και βαθμονόμηση

Κανένα πιστόλι μασάζ PCBA δεν αφήνει την παραγωγή χωρίς πλήρη βαθμονόμηση.

Ακολουθία προγραμματισμού

1. Flash bootloader – μέσω SWD ή UART (5 δευτερόλεπτα)
2. Σταθερές βαθμονόμησης – αποθηκεύονται σε φλας EEPROM ή MCU
3. Πίνακας αναζήτησης ταχύτητας – Καθήκον PWM έναντι στόχου RPM (12 βαθμοί)
4. Όριο ανίχνευσης αδράνειας – όριο ρεύματος ορίστηκε σε 22A ± 1A

Παράμετροι βαθμονόμησης που αποθηκεύονται ανά πλακέτα

Γιατί έχει σημασία η βαθμονόμηση: Χωρίς τη βαθμονόμηση Hall ανά πλακέτα, ο κινητήρας παράγει ηχητικό κλαψούρισμα σε χαμηλές ταχύτητες. Οι χρήστες απορρίπτουν τα πιστόλια μασάζ που ακούγονται ελαττωματικά.

Συναρμολόγηση και Μηχανική Ενσωμάτωση

Το PCBA είναι άχρηστο εάν δεν ταιριάζει στη λαβή ή διαχέει τη θερμότητα.

Ψύκτρα και θερμική διεπαφή

Δοκιμή: Λειτουργήστε το πιστόλι μασάζ PCBA στις 2800 RPM για 30 λεπτά. Η θερμοκρασία της θήκης MOSFET πρέπει να παραμείνει κάτω από 85°C.

Ανακούφιση καταπόνησης καλωδίων και συνδετήρα

• Καλώδια μπαταρίας – Συγκολλούνται και στη συνέχεια κολλούνται με σιλικόνη (αποτρέπει την ελαστική κόπωση)
• Καλώδια φάσης κινητήρα – Υποδοχή JST με μάνδαλο ασφάλισης (20 κύκλοι τουλάχιστον)
• Εύκαμπτο καλώδιο κουμπιού – Υποδοχή ZIF, βήματος 0,5 mm, κολλημένο μετά την εισαγωγή

Δοκιμές Παραγωγής και Ποιοτικός Έλεγχος

Κάθε πιστόλι μασάζ PCBA πρέπει να περάσει αυτές τις πέντε δοκιμές πριν από τη συναρμολόγηση.

Δοκιμή καύσης και δόνησης

Δείγμα 5% της παραγωγής για:

• 6 ώρες στις 2400 σ.α.λ. – παρακολούθηση θερμοκρασίας MOSFET μέσω αισθητήρα MCU
• Τυχαία δόνηση – 5 Grms, 30 λεπτά (προσομοιώνει το εργαλείο που έπεσε)
• Κύκλος φόρτισης-εκφόρτισης – 3 κύκλοι (επαληθεύει το IC προστασίας)

Συχνές ερωτήσεις – Συνήθεις ερωτήσεις σχετικά με την παραγωγή όπλων μασάζ PCBA

Ε1: Τι προκαλεί το πιστόλι μασάζ PCBA να χάνει την ισχύ υπό την πίεση του σώματος;

Α: Η κύρια αιτία είναι η ανεπαρκής δύναμη κίνησης της πύλης για τα MOSFET υψηλής πλευράς. Όταν η πίεση αυξάνει το φορτίο του κινητήρα, ο ελεγκτής BLDC επιχειρεί να αυξήσει το ρεύμα. Εάν ο πυκνωτής του bootstrap (που τροφοδοτεί τον οδηγό πύλης υψηλής πλευράς) είναι μικρότερος, η τάση πύλης πέφτει κάτω από το κατώφλι του MOSFET, αυξάνοντας το Rds(on) από 4 mΩ σε 20 mΩ. Αυτό δημιουργεί έναν βρόχο θερμικής διαφυγής:

Πτώση τάσης → κίνηση κάτω πύλης → υψηλότερη αντίσταση → περισσότερη θερμότητα → περαιτέρω αύξηση της αντίστασης

Η επιδιόρθωση απαιτεί τρεις αλλαγές στο πιστόλι μασάζ PCBA:

1. Τιμή πυκνωτή εκκίνησης – Χρησιμοποιήστε τουλάχιστον 220 nF (πολλά σχέδια χρησιμοποιούν 47 nF). Υπολογίστε με βάση τη χρέωση πύλης: C_boot = (Q_g × 10) / ΔV. Για τυπικά MOSFET (Q_g = 30 nC), τα 220 nF παρέχουν ασφαλές περιθώριο.
2. Ρεύμα αιχμής προγράμματος οδήγησης πύλης – Επιλέξτε πρόγραμμα οδήγησης με δυνατότητα νεροχύτη/πηγή 1,5 A (π.χ. DRV8320). Τα αδύναμα προγράμματα οδήγησης (0,5A) δεν μπορούν να επαναφορτίσουν το καπάκι του bootstrap κατά τη διάρκεια κύκλων λειτουργίας υψηλού PWM.
3. Δίοδος Bootstrap – Χρησιμοποιήστε υπερταχεία δίοδο (trr < 50 ns). Το Standard 1N4148 έχει ανάκτηση 4 ns, αλλά μόνο ονομαστική ικανότητα 100 mA – ανεπαρκής για πιστόλι μασάζ PCBA που λειτουργεί στα 20 kHz PWM. Εναλλαγή σε BAS3007 (1A, 10 ns).

Μετά από αυτές τις τροποποιήσεις, το ρεύμα ακινητοποίησης παραμένει σταθερό στα 22Α ακόμα και με 15 kg ασκούμενης πίεσης σώματος.

Ε2: Πώς μπορώ να αποτρέψω τις ψευδείς σκανδάλες IC προστασίας της μπαταρίας στο πιστόλι μασάζ PCBA;

A: Εμφανίζονται ψευδείς σκανδαλισμοί όταν ο θόρυβος εναλλαγής κινητήρα συνδέεται στην τρέχουσα γραμμή αίσθησης του IC προστασίας μπαταρίας. Η εναλλαγή φάσης του κινητήρα BLDC δημιουργεί αιχμές ρεύματος 1 µs έως και 50A – πολύ γρήγορα ώστε το IC προστασίας να διακρίνεται από βραχυκύκλωμα. Τρεις επιδιορθώσεις υλικού επιλύουν αυτό το πρόβλημα:

Χαμηλοπερατό φίλτρο στην είσοδο αισθητήρα – Εγκαταστήστε ένα φίλτρο RC (10Ω + 1 μF κεραμικό) απευθείας στον ακροδέκτη CS+ του IC προστασίας. Γωνιακή συχνότητα = 16 kHz. Αυτό περνάει το μέσο ρεύμα (20–30A) αλλά μπλοκάρει τις αιχμές μεταγωγής 200 kHz.

Ξεχωριστή γείωση αντίστασης αίσθησης – Εκτελέστε ένα αποκλειστικό ίχνος Kelvin από τον αρνητικό ακροδέκτη της αντίστασης διακλάδωσης έως τον ακροδέκτη CS του IC προστασίας. Μην μοιράζεστε αυτή τη γείωση με ρεύματα πηγής MOSFET. Ακόμη και 1 mΩ κοινόχρηστου ίχνους παράγει 50 mV ψευδούς σήματος στα 50Α.

Ρύθμιση χρονοδιακόπτη καθυστέρησης – Προγραμματίστε την καθυστέρηση υπερέντασης του IC προστασίας στα 100 µs (υποθέτοντας ότι το IC σας το υποστηρίζει). Τα περισσότερα σχέδια πιστολιών μασάζ PCBA χρησιμοποιούν καθυστέρηση 10 µs από τα σχέδια αναφοράς της μπαταρίας. Οι αιχμές μεταγωγής διαρκούν μόνο 2–3 μs. Μια καθυστέρηση 100 µs τα αγνοεί ενώ εξακολουθεί να αντιδρά σε αληθινά σορτς (διάρκεια >50 µs).

Δοκιμή με παλμογράφο: Ανιχνεύστε το CS+ ενώ ο κινητήρας λειτουργεί με μέγιστο φορτίο. Οι αιχμές πρέπει να παραμένουν κάτω από το κατώφλι διακοπής του IC προστασίας (συνήθως 50 mV για διακλάδωση 50Α). Εάν οι αιχμές υπερβούν το όριο, αυξήστε τη χωρητικότητα του φίλτρου στα 2,2 μF.

Ε3: Ποια είναι η σωστή διαδικασία για τον προγραμματισμό πολλαπλών πλακών PCBA πιστολιών μασάζ στην παραγωγή;

Α: Μια διαδικασία προγραμματισμού παραγωγής τεσσάρων σταδίων αποτρέπει τις μπερδέματα και μειώνει τον χρόνο προγραμματισμού κατά 75% σε σύγκριση με το αναβοσβήσιμο ένα προς ένα.

Στάδιο 1 – Προγραμματισμός Pre-SMT (προαιρετικό για μεγάλες εκτελέσεις)

Χρησιμοποιήστε έναν προγραμματιστή συμμοριών (π.χ., Elnec BeeProg) για να αναβοσβήσετε το bootloader σε MCU πριν από την τοποθέτηση. Αυτό λειτουργεί μόνο για MCU με εξωτερικό φλας (πακέτα QFN με εκτεθειμένες ακίδες). Απορρίψτε οποιοδήποτε τσιπ που αποτυγχάνει στην επαλήθευση - φθηνότερο από την επανεπεξεργασία τοποθετημένων σανίδων.

Στάδιο 2 – Προγραμματισμός εντός συστήματος μετά από SMT

Τοποθετήστε ένα εξάρτημα πείρου pogo προγραμματισμού (6 ακίδες: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Χρησιμοποιήστε έναν προγραμματιστή πολλαπλών καναλιών (8 ή 16 πλακέτες ταυτόχρονα). Χρόνος στόχος: 45 δευτερόλεπτα ανά ταμπλό συμπεριλαμβανομένης της επαλήθευσης.

Στάδιο 3 – Σταθμός βαθμονόμησης (πιο κρίσιμος)

Μετά τον προγραμματισμό, μετακινήστε τις σανίδες σε ένα εξάρτημα βαθμονόμησης που περιέχει έναν πραγματικό κινητήρα πιστολιού μασάζ με οπτικό κωδικοποιητή. Το εξάρτημα περνά κάθε πιστόλι μασάζ PCBA μέσω:

• Ευθυγράμμιση αίθουσας (ρυθμίζει αυτόματα την ηλεκτρική γωνία)
• Γραμμικότητα ταχύτητας (καταγράφει πίνακα PWM έναντι RPM)
• Τρέχον όριο (αυξάνει το φορτίο μέχρι το ταξίδι 22Α)

Αποθηκεύστε αυτές τις 12 σταθερές βαθμονόμησης σε έναν προστατευμένο τομέα φλας MCU. Οι σανίδες χωρίς βαθμονόμηση παράγουν ασυνεπείς ράμπες ταχύτητας.

Στάδιο 4 – Ιχνηλασιμότητα

Εκτυπώστε έναν κώδικα 2D Data Matrix σε κάθε PCBA που περιέχει:

• Κωδικός ημερομηνίας παραγωγής (YYWW)
• Άθροισμα ελέγχου βαθμονόμησης
• Αριθμός παρτίδας MOSFET (από την εισερχόμενη επιθεώρηση)

Σαρώστε αυτόν τον κωδικό κατά την τελική συναρμολόγηση. Εάν παρουσιαστεί αποτυχία πεδίου, μπορείτε να εντοπίσετε μια συγκεκριμένη παρτίδα εξαρτημάτων και να επεξεργαστείτε εκ νέου μόνο τις επηρεαζόμενες μονάδες.

Στόχοι απόδοσης παραγωγής για όπλο μασάζ PCBA

Ένα σωστά παραγόμενο πιστόλι μασάζ PCBA προσφέρει 2800 RPM υπό φορτίο, σβήνει σε στάση εντός 500 ms και επιβιώνει σε 500 κύκλους φόρτισης. Ακολουθήστε αυτήν τη διαδικασία, ελέγξτε κάθε βήμα και τα προϊόντα σας θα ξεπεράσουν τους ανταγωνιστές που παρακάμπτουν τη βαθμονόμηση ή υποκαθορίζουν τη μονάδα δίσκου πύλης.
