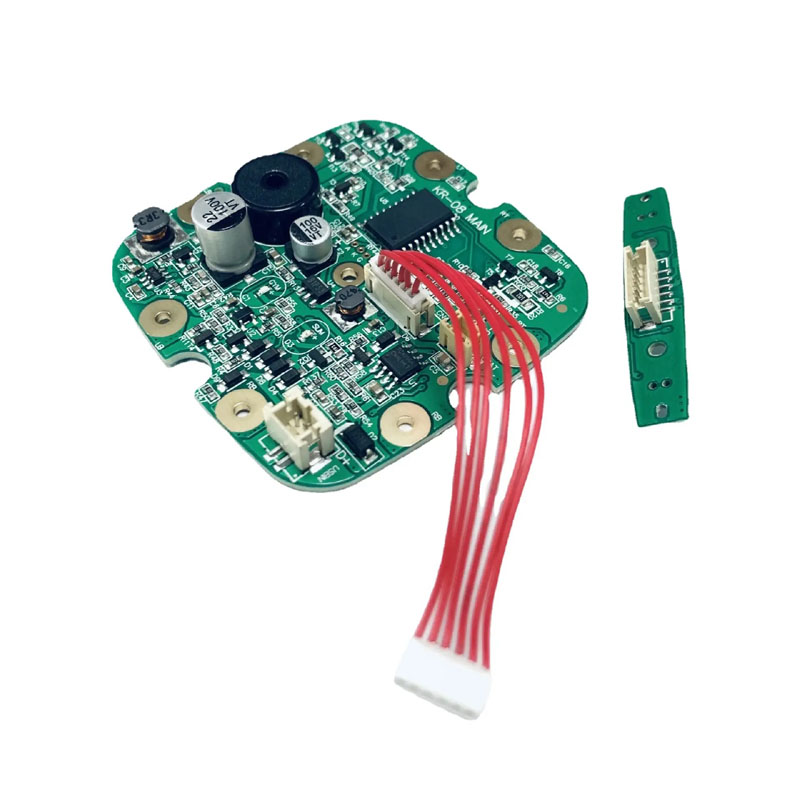

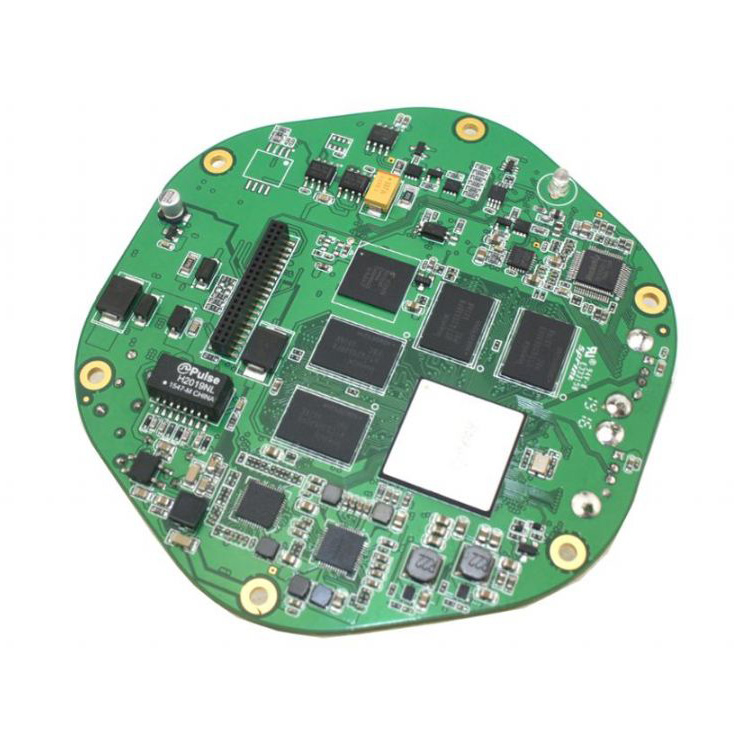

Νερό νήμα PCBA

Περιβαλλοντικές απαιτήσεις και ταξινομήσεις

Ένα νήμα νερού λειτουργεί σε ακραία περιβάλλοντα μπάνιου που χαρακτηρίζονται από άμεσες πιτσιλιές νερού, υψηλό ατμό περιβάλλοντος και επιθετικές χημικές εκθέσεις, όπως υπολείμματα οδοντόκρεμας και στοματικού διαλύματος. Τα τυπικά ηλεκτρονικά υποκύπτουν γρήγορα στη διάβρωση, τα παρασιτικά ρεύματα διαρροής και τα ηλεκτρικά βραχυκυκλώματα σε αυτές τις συνθήκες.

Οι κατασκευασμένες λύσεις PCBA μας είναι ειδικά κατασκευασμένες για να αντέχουν αυτούς τους σοβαρούς περιβαλλοντικούς στρεσογόνους παράγοντες, εγγυώντας έναν αξιόπιστο κύκλο ζωής του προϊόντος 3 ετών.

Μετριασμός Κινδύνων Υποστρώματος

Απαιτούμενες ενσωματωμένες πιστοποιήσεις: Όλες οι κατασκευές PCBA flosser νερού συμμορφώνονται με τους παγκοσμίους κανονισμούς συσκευών: IEC 60335-1 (Ασφάλεια οικιακής συσκευής), UL 60730-1 (Αυτόματοι ηλεκτρικοί έλεγχοι), IPX4/IPX7 Ελάχιστη αντίσταση εισόδου REACH για τα πρότυπα προστασίας χημικών προϊόντων /SH,

Base Laminate Selection and Copper Architecture

Η επιλογή του φύλλου βάσης καθορίζει τη μακροπρόθεσμη ακεραιότητα του PCBA υπό συνεχή έκθεση σε υγρασία. Το πρότυπο FR-4 απορροφά εύκολα υδρατμούς μέσω των ακατέργαστων κομμένων άκρων της σανίδας και επιμεταλλώνεται μέσω βαρελιών, οδηγώντας σε καταστροφικά βραχυκυκλώματα αγώγιμου ανοδικού νήματος (CAF) εντός 12 μηνών.

Σύγκριση βαθμών laminate

• Πρότυπο FR-4: Απορρόφηση νερού 0,10%–0,20%, TG 130°C–140°C. Κατάλληλο μόνο για ξηρές περιοχές. Αποφύγετε τις εφαρμογές με νήμα νερού καθώς προκαλεί ταχεία αποτυχία CAF.

• Υψηλό TG FR-4 [Η βασική μας επιλογή]: Απορρόφηση νερού 0,08%–0,12%, TG 170°C. Ιδανική επιλογή για προφίλ υγρασίας, διαλείπουσας υγρασίας.

• Χωρίς αλογόνο High TG FR-4 [Συνιστάται]: Απορρόφηση νερού 0,05%–0,08%, TG 150°C. Φιλική προς το περιβάλλον κατασκευή με εξαιρετική αντοχή στην υγρασία.

• Πολυιμίδιο: Απορρόφηση νερού 0,02%–0,04%, TG 250°C. Premium επιλογή για μόνιμη έκθεση σε υγρό οδόστρωμα ή ζώνες άκαμπτης ευκαμψίας.

Προδιαγραφές βάρους και επιμετάλλωσης χαλκού

• Εξωτερικό στρώμα Χαλκός: Ελάχιστο 1 oz (35 μm) για την παροχή βελτιστοποιημένου αντιδιαβρωτικού περιθωρίου.

• Χαλκός εσωτερικής στρώσης: Ελάχιστο 0,5 oz (18 µm) για διασφάλιση της ακεραιότητας του σήματος έναντι των εσωτερικών παρεμβολών κινητήρα.

• Plated Through-Holes (PTH): Ελάχιστο πάχος επιμετάλλωσης χαλκού 25 μm στο εσωτερικό των βαρελιών για να σχηματιστεί μια ερμητική, αεροστεγής σφράγιση υγρασίας.

• Φινίρισμα επιφάνειας: Χρησιμοποιεί αυστηρά το ENIG (Electroless Nickel Immersion Gold). Απαγορεύουμε τελείως το HASL (Hot Air Solder Leveling) για τα PCBA flosser νερού επειδή το εκτεθειμένο κράμα κασσίτερου-μόλυβδου διαβρώνεται στους ατμούς του στοματικού διαλύματος εντός 90 ημερών.

Layer Stack-Up και Μηχανικός Σχεδιασμός

Ανάλογα με την αρχιτεκτονική του προϊόντος σας, παρέχουμε προσαρμοσμένες διαμορφώσεις πολλαπλών επιπέδων για την καταπολέμηση του θορύβου αντλίας υψηλής συχνότητας (EMI) και των δομικών ορίων απόστασης:

• Basic Tier (Μόνο κουμπί και αντλία): Σχεδιασμένο σε ένα βελτιστοποιημένο υπόστρωμα 2 επιπέδων High TG FR-4, εξισορροπώντας την οικονομική απόδοση με υψηλής ποιότητας βιομηχανική προστασία από την υγρασία.

• Smart/Premium Tier (Αισθητήρας πίεσης, οθόνη LCD/LED, Bluetooth, γρήγορη φόρτιση USB-C): Σχεδιασμένο με στοίβαξη 4 επιπέδων. Τα διπλά εσωτερικά στερεά επίπεδα γείωσης προστατεύουν τα ευαίσθητα σήματα MCU από το EMF της αντλίας και λειτουργούν ως οριστικό φυσικό μπλοκ έναντι της εσωτερικής διάχυσης υγρασίας.

Πάχος και ενσωμάτωση άκαμπτης ευκαμψίας

• Πάχος 1,0 mm: Σχεδιασμένο για συμπαγείς, εργονομικές λαβές χειρός που απαιτούν δομική ευελιξία και αντοχή στην πτώση.

• Πάχος 1,6 mm: Σχεδιασμένο για σταθμούς βάσης πάγκου. προσφέρει μέγιστη ακαμψία και το χαμηλότερο φυσικό ρυθμό διάχυσης υδρατμών.

• Εξειδίκευση Rigid-Flex PCB: Για εξαιρετικά συμπαγείς λαβές υψηλής ποιότητας, υποστηρίζουμε άκαμπτη ευκαμψία κατασκευή όπου η μπαταρία συνδέεται μέσω μιας εύκαμπτης ουράς πολυιμιδίου που προστατεύεται με κάλυμμα. Αυτό εξαλείφει τις επιρρεπείς σε αστοχίες πλεξούδες καλωδίων και αναβαθμίζει σημαντικά τη συνολική βαθμολογία IPX του συγκροτήματος.

Dual-Defense: Συμμορφική επίστρωση και σφράγιση εξαρτημάτων

Ρομποτική επιλεκτική σύμμορφη επίστρωση

Ακόμη και το καλύτερο υπόστρωμα απαιτεί μια αεροστεγή επιφανειακή επίστρωση για να επιβιώσει στην καθημερινή υγρασία του μπάνιου.

• Αυτοματοποιημένος ψεκασμός ακριβείας πολλαπλών αξόνων: Οι αυτοματοποιημένες ρομποτικές γραμμές μας εφαρμόζουν ένα ομοιόμορφο προστατευτικό στρώμα ενώ καλύπτουν με ακρίβεια τις περιοχές που πρέπει να παραμείνουν χωρίς επίστρωση, όπως οι θύρες Type-C, οι επαφές της μπαταρίας και οι θύρες βομβητή.

• Επιθεώρηση UV με 0,1% Φθορίζουσα Βαφή: Μια εξειδικευμένη βαφή ένδειξης υπεριώδους ακτινοβολίας αναμειγνύεται στην επίστρωση, επιτρέποντας στους οπτικούς αυτοματοποιημένους σαρωτές υψηλής ταχύτητας να επαληθεύουν ένα ομοιόμορφο ελάχιστο πάχος 25 μm χωρίς κενά οπών.

Προδιαγραφές στεγανοποίησης διεπαφής επιπέδου εξαρτημάτων

1. Θύρα USB-C: Εφοδιάζεται με φλάντζα συμπίεσης σιλικόνης και ελαστικό καπάκι, επιτυγχάνοντας σφράγιση IPX4 όταν η θύρα είναι κλειστή.

2. Διακόπτες αφής: Χυτευμένοι με μια στιβαρή λαστιχένια μπότα πάνω από τον θόλο για να χτυπήσουν την τοπική άμυνα εισόδου IPX5.

3. Σύνδεσμος αντλίας: Πλήρως κλειστός μέσω εποξειδικού γεμίσματος γλάστρας για πλήρη προσωρινή προστασία κατά της βύθισης IPX7.

4. Καρφίτσες επαφής φόρτισης (Pogo Pins): Αυστηρά καθορισμένες με ελάχιστη βαριά επίχρυση επίστρωση (σκληρός χρυσός) και στεγανοποιήσεις δακτυλίου 30 μ ιντσών. Οι τυπικές επινικελωμένες ακίδες διαβρώνονται και αποτυγχάνουν εντός 6 μηνών από την καθημερινή φόρτιση σε βρεγμένο μπάνιο. Οι βαριές χρυσές γλωττίδες μας αντέχουν 20.000 κύκλους υγρής σύνδεσης χωρίς υποβάθμιση της αντίστασης επαφής.

Αυστηρή ροή δοκιμών ποιότητας παραγωγής

Κάθε κατασκευασμένη παρτίδα PCBA με flosser νερού Unixplore πρέπει να περάσει μια σειρά από εντατικούς ελέγχους ποιότητας προσομοίωσης υγρασίας πριν από την αποστολή:

1. Υγρασία Περιβαλλοντικό Εμποτισμό: 48 ώρες στους 40°C και 93% RH (χωρίς συμπύκνωση). Κριτήρια επιτυχίας: Χωρίς ορατή οξείδωση. Αντίσταση μόνωσης (IR > 10 MΩ) μεταξύ οποιωνδήποτε δύο δικτύων.

2. Δοκιμή ψεκασμού νερού IPX4: 10 λεπτά συνεχούς ταλαντευόμενου ψεκασμού σωλήνα πολλαπλών γωνιών για επαλήθευση μηδενικής εισροής υγρού κάτω από τα στρώματα επικάλυψης.

3. Έλεγχος μόνωσης υψηλής τάσης: Εφαρμογή 500V DC μεταξύ των ακροδεκτών της κύριας μπαταρίας και του επιπέδου γείωσης για επιβεβαίωση IR > 50 MΩ μετά την υγρασία.

4. Λειτουργική επαλήθευση μετά την καταπόνηση: Ενεργοποίηση αντλίας πλήρους κύκλου υπό φορτίο. Γίνονται ανεκτές μηδενικές επαναφορές μικροελεγκτή (MCU), τραυλισμοί χρονισμού ή εσφαλμένες εκκινήσεις.

Συχνές ερωτήσεις και Τεχνικές Ενημερώσεις Μηχανικών

Μπορώ να χρησιμοποιήσω το πρότυπο FR-4 για PCBA με νήμα νερού εάν εφαρμόσω ένα παχύ στρώμα σύμμορφης επίστρωσης για να μειώσω το κόστος;

Α: Απολύτως όχι. Αυτή είναι μια κοινή παγίδα παραγωγής που οδηγεί σε υψηλά ποσοστά απόδοσης πεδίου. Η σύμμορφη επίστρωση δεν μπορεί να σφραγίσει τρεις κρίσιμες οδούς:

1. Uncoated Via Barrels: Οι υδρατμοί ταξιδεύουν πλευρικά στην εσωτερική πλέξη ινών γυαλιού του τυπικού FR-4 μέσω τριχοειδούς δράσης, φτάνοντας στα εξαρτήματα από κάτω. Μετά από επαναλαμβανόμενους κύκλους υγρασίας, σχηματίζονται λευκά αγώγιμα υπολείμματα αλατιού, γεφυρώνοντας συστατικά.

2. Routed Edges (Edge Wicking): Η δρομολόγηση της σανίδας αφήνει εκτεθειμένες τις ακατέργαστες άκρες laminate. Η επιφανειακή τάση αναγκάζει τις επικαλύψεις να τραβήξουν προς τα πίσω από τις αιχμηρές γωνίες, αφήνοντας μικροκενά 0,5 mm όπου εισέρχεται ο ατμός του μπάνιου.

3. Εσωτερικά εξαρτήματα: Η επίστρωση καλύπτει το εξωτερικό κέλυφος αλλά δεν μπορεί να διεισδύσει τέλεια κάτω από πυκνωτές και αντιστάσεις SMT χαμηλού προφίλ. Η παγιδευμένη υγρασία υδρολύει τα υπολείμματα ροής, δημιουργώντας ιοντική μόλυνση που προκαλεί αυθόρμητη, απρόβλεπτη εκκίνηση της αντλίας.

   Η λύση μας: High TG FR-4 με ENIG και εποξειδική διανομή με σφαιρίδια παρέχει προστασία τριών στρωμάτων που επιβιώνει εύκολα για 3 χρόνια σε 95% RH.

Ο συνεργάτης σας EMS με το κλειδί στο χέρι: Unixplore Electronics

Όταν επιλέγετε έναν προμηθευτή PCBA flosser νερού, η μακροπρόθεσμη αξιοπιστία της μηχανικής και ο αυστηρός ποιοτικός έλεγχος είναι κρίσιμες. Η Unixplore Electronics παρέχει προηγμένες δυνατότητες και βιομηχανική υποδομή για να ζωντανέψει το σχέδιό σας απρόσκοπτα:

l Υπηρεσίες EMS One-Stop Turnkey: Διαχειριζόμαστε ολόκληρο τον κύκλο ζωής του προϊόντος σας, από τη σχηματική βελτιστοποίηση και την αναθεώρηση DFM εξαρτημάτων έως την παγκόσμια προμήθεια ανταλλακτικών, τη συναρμολόγηση SMT και DIP, τον προγραμματισμό υλικολογισμικού, τη λειτουργική δοκιμή (FCT), την αυτοματοποιημένη σύμμορφη επίστρωση, την κατασκευή τελικού κουτιού και την εξειδικευμένη συσκευασία.

l Πιστοποιημένα πρότυπα ποιότητας: Ολόκληρο το κατασκευαστικό μας οικοσύστημα είναι πιστοποιημένο κατά ISO 9001:2015 και όλες οι πρακτικές ηλεκτρονικής συναρμολόγησης τηρούν αυστηρά το διεθνές πρότυπο IPC-A-610E, εξαλείφοντας τον κίνδυνο ενώσεων ψυχρής συγκόλλησης ή κακής ευθυγράμμισης εξαρτημάτων.

l Προηγμένη Ισχύς Εσωτερικής Παραγωγής: Λειτουργούμε ένα εργοστάσιο παραγωγής αντιστατικών που εκτείνεται σε πάνω από 3.000 τετραγωνικά μέτρα, που υποστηρίζεται από 20 ειδικούς μηχανικούς Ε&Α και διεργασιών. Τα χαρακτηριστικά των εγκαταστάσεων μας:

1. 6 Γραμμές Παραγωγής Yamaha SMT υψηλής ταχύτητας

2. 4 Γραμμές συναρμολόγησης DIP ακριβείας με κυματική συγκόλληση

3. 2 Εξειδικευμένες Αίθουσες δοκιμών εγκαυμάτων / γήρανσης

4. 2 Εναλλασσόμενοι θάλαμοι δοκιμής υγρής θερμότητας υψηλής και χαμηλής θερμοκρασίας, διασφαλίζοντας ότι όλες οι δοκιμές περιβαλλοντικής επικύρωσης πραγματοποιούνται πλήρως εσωτερικά.

l Ευέλικτη κλιμάκωση παραγγελιών (Χωρίς MOQ): Τα ευέλικτα πλαίσια παραγωγής μας είναι βελτιστοποιημένα για να υποστηρίζουν την ανάπτυξή σας. Διατηρούμε μια αυστηρή πολιτική Χωρίς Ελάχιστη Ποσότητα Παραγγελίας (Χωρίς MOQ), που μας δίνει τη δυνατότητα να χειριζόμαστε γρήγορες δοκιμές πρωτοτύπων, μικρές πιλοτικές διαδρομές και μεγάλους όγκους μαζικής παραγωγής με την ίδια ελίτ ακρίβεια.

l Παγκόσμια Απήχηση και Επικοινωνία: Η διεθνής τεχνική ομάδα πωλήσεών μας μιλάει άπταιστα Αγγλικά, Γαλλικά, Ρωσικά και Αραβικά. Με βαθιά εμπειρία στην εξυπηρέτηση αγορών υψηλών προδιαγραφών, συμπεριλαμβανομένης της Δυτικής Ευρώπης (35%), της Βόρειας Αμερικής (20%) και της Ωκεανίας (20%), κατανοούμε πλήρως τα πρότυπα συμμόρφωσης με την ηλεκτρονική ασφάλεια της προσωπικής φροντίδας παγκοσμίως.

Επικοινωνήστε μαζί μας σήμερα: Στείλτε την προσαρμοσμένη σχεδίαση PCB, τη λίστα BOM ή το DFM του flosser νερού στο γραφείο μηχανικών μας. Η ομάδα μας θα παρέχει μια ολοκληρωμένη ανάλυση κατασκευασσιμότητας και μια βελτιστοποιημένη προσφορά με το κλειδί στο χέρι εντός 24 ωρών.
