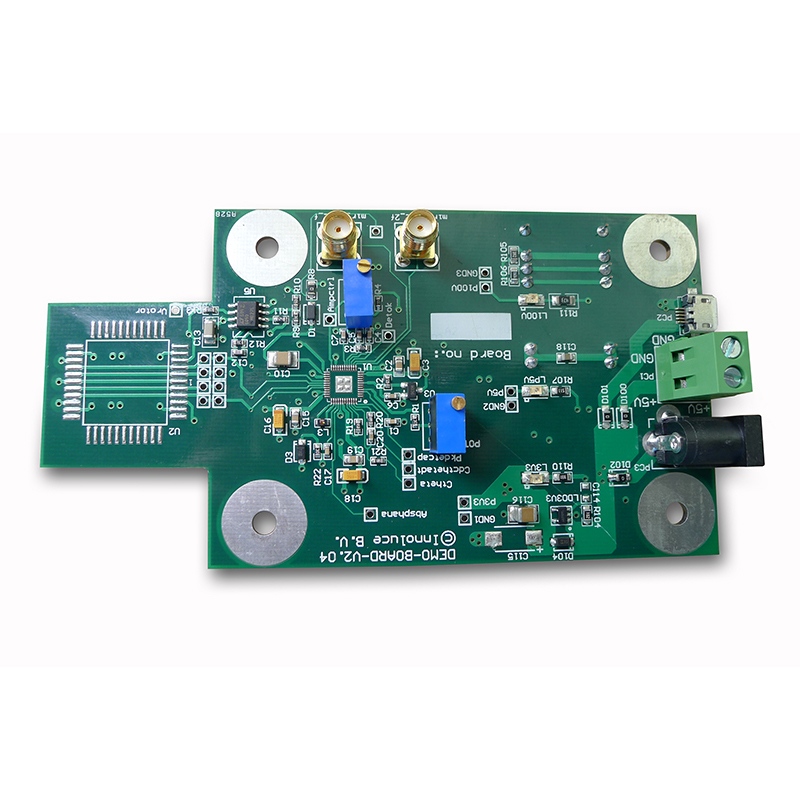

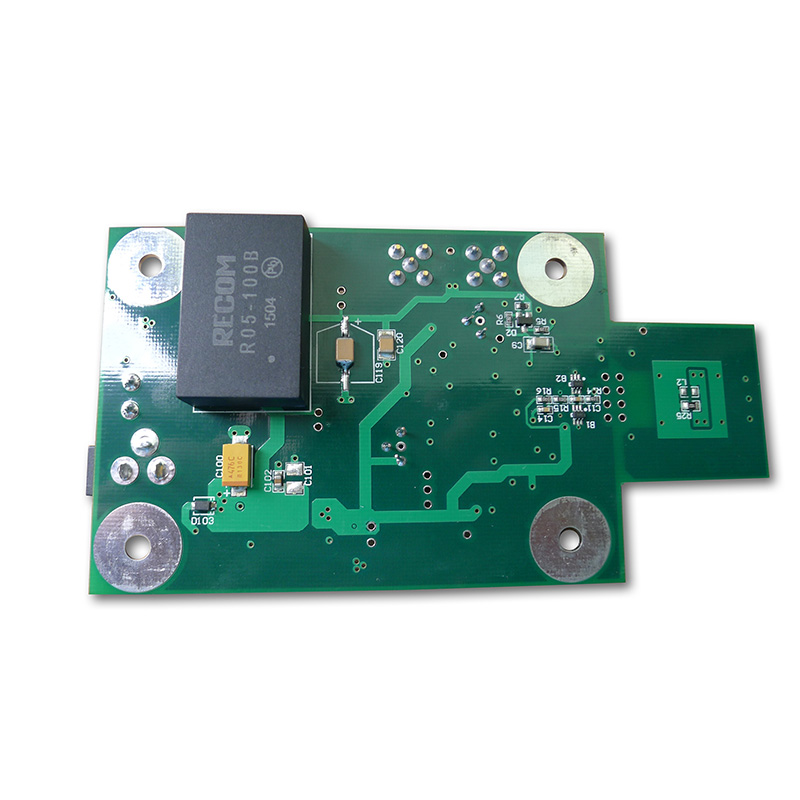

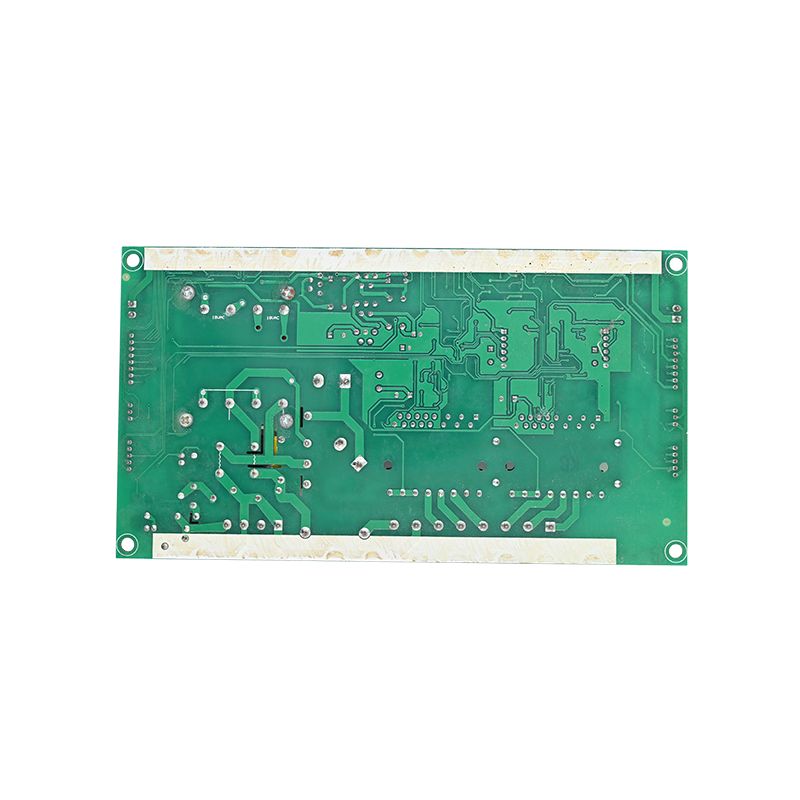

PCBA παρακολούθησης μωρού

Βασικές Απαιτήσεις Αξιοπιστίας για το Baby Monitor PCBA

Η αξιοπιστία ξεκινά από τις προδιαγραφές. Μην μαντεύετε τις συνθήκες του βρεφικού δωματίου.

Περιβαλλοντικές και Λειτουργικές Παράμετροι

Power Architecture για 24/7 λειτουργία

Κρίσιμος: Προσθέστε έναν υπερπυκνωτή (0,47F, 5,4V) μετά το IC προστασίας μπαταρίας. Αυτό επιτρέπει 10 δευτερόλεπτα εγγραφής μετά από διακοπή λειτουργίας χαμηλής μπαταρίας.

Επιλογή εξαρτημάτων για υψηλό MTBF

Ο μέσος χρόνος μεταξύ των βλαβών (MTBF) για μια οθόνη μωρού PCBA θα πρέπει να υπερβαίνει τις 50.000 ώρες. Παρακάτω είναι αποδεδειγμένες επιλογές.

Ασύρματο chipset και κεραία

Επιλέξτε ένα chipset με:

- Ολοκληρωμένη ΠΑ(Ισχύς εξόδου ≤ +10 dBm για να πληρούνται τα πρότυπα ασφάλειας βρεφών)

- Ακούστε-πριν-μιλήσετε(αποφύγετε παρεμβολές με ασύρματα τηλέφωνα)

- Αναπήδηση συχνότητας(40+ κανάλια)

Επιλογή κεραίας: Χρησιμοποιήστε μια ελικοειδή κεραία ανεστραμμένου F (MIFA) στην άκρη του PCBA. Διατηρήστε απόσταση 10 mm από μεταλλικά αντικείμενα (μαγνήτες ηχείων, πακέτα μπαταριών).

Είσοδος και επεξεργασία ήχου

Ανίχνευση θερμοκρασίας (Κρίσιμη λειτουργία ασφαλείας)

Τοποθετήστε ένα θερμίστορ (NTC, 10 kΩ στους 25°C) στο PCBA της μονάδας μωρού κοντά στο IC φόρτισης. Το υλικολογισμικό πρέπει:

- Θερμοκρασία καταγραφής κάθε 30 δευτερόλεπτα

- Τερματίστε τη φόρτιση στους 50°C

- Αποστολή ασύρματης ειδοποίησης στη μονάδα γονέα στους 45°C

Διάταξη PCB για χαμηλή διαρροή ραδιοσυχνοτήτων και ποιότητα ήχου

Ένα θορυβώδες μόνιτορ μωρού PCBA προκαλεί στατική και εγκατάλειψη. Ακολουθήστε αυτούς τους κανόνες.

Στοίβα και γείωση στρωμάτων

Κανόνας: Τοποθετήστε έναν πυκνωτή 0,1 µF σε κάθε ακροδέκτη τροφοδοσίας. Χρησιμοποιήστε το μέγεθος 0402 για χαμηλή αυτεπαγωγή.

Ηχητική απομόνωση εδάφους

Η ψηφιακή γείωση και η αναλογική γείωση πρέπει να συναντώνται σε ένα μόνο σημείο κάτω από τον κωδικοποιητή. Χρησιμοποιήστε σφαιρίδια φερρίτη (600Ω στα 100 MHz) μεταξύ των επιπέδων γείωσης αλλά μόνο αφού επαληθεύσετε ότι δεν υπάρχουν βρόχοι γείωσης.

Ελέγξτε με παλμογράφο: Ανιχνεύστε την έξοδο μικροφώνου κατά τη μετάδοση RF. Ο θόρυβος θα πρέπει να παραμένει κάτω από τα 2 mV από κορυφή σε κορυφή.

Λίστα ελέγχου επικύρωσης και πιστοποίησης

Πριν από την παραγωγή, δοκιμάστε κάθε PCBA παρακολούθησης μωρού σε σχέση με αυτά τα έξι πρότυπα.

FAQ -- Συνήθεις ερωτήσεις σχετικά με την αξιόπιστη οθόνη μωρού PCBA

Ε1: Ποια είναι η πιο κοινή κρυφή αστοχία σε σχέδια PCBA οθόνης μωρού;

ΕΝΑ:Μικροφωνικός θόρυβος από κεραμικούς πυκνωτές που τοποθετούνται κοντά στη διαδρομή εισόδου ήχου. Όταν η μονάδα μωρού δονείται (από μοτέρ μπασκέτας ή παιχνίδι που πέφτει), τα διηλεκτρικά καπάκια κατηγορίας 2 (X7R, X5R) παράγουν πιεζοηλεκτρικές τάσεις έως και 5 mV. Αυτό συνδέεται με τον προενισχυτή μικροφώνου και παράγει ηχητικά κλικ ή βουητό. Η λύση είναι διπλή: 1) Χρησιμοποιήστε πυκνωτές C0G (NP0) για όλες τις συνδέσεις και αποσύνδεση ήχου στο πρώτο στάδιο απολαβής. 2) Εάν το X7R είναι αναπόφευκτο, περιστρέψτε τον πυκνωτή κατά 90 μοίρες στο PCBA, ώστε η μηχανική καταπόνηση να ευθυγραμμιστεί με την κατεύθυνση του ηλεκτροδίου. Πάντα να επικυρώνετε με έναν πίνακα δόνησης στα 20 Hz, 1 Grms.

Ε2: Πώς η επιλογή της χημείας της μπαταρίας επηρεάζει τη μακροζωία PCBA της οθόνης μωρού;

ΕΝΑ:Τρεις χημικές ουσίες παράγουν πολύ διαφορετικούς τρόπους αστοχίας:

- Li-ion (18650): Υψηλότερη ενεργειακή πυκνότητα αλλά απαιτεί ακριβή φόρτιση CC/CV. Ένας αισθητήρας αρνητικού συντελεστή θερμοκρασίας (NTC) που λείπει οδηγεί σε θερμική διαφυγή. Χρησιμοποιήστε μόνο με πιστοποιημένες μπαταρίες που περιέχουν IC προστασίας.

- LiFePO4: Πιο ασφαλές (χωρίς θερμική διαρροή κάτω από 150°C) και μεγαλύτερη διάρκεια ζωής (2000 κύκλοι). Ωστόσο, η χαμηλότερη τάση (ονομαστική 3,2 V) απαιτεί μετατροπέα ώθησης για λογική 3,3 V, προσθέτοντας κόστος και θόρυβο κυματισμού.

- NiMH(σχέδια χαμηλού κόστους): Πολύ επιεικής αλλά πάσχει από εφέ μνήμης. Το PCBA πρέπει να περιλαμβάνει ένα κύκλωμα εκφόρτισης κάθε 30 κύκλους για την εκ νέου βαθμονόμηση του μετρητή καυσίμου. Χωρίς αυτό, ο χρόνος εκτέλεσης μειώνεται κατά 50% μετά από 6 μήνες.

Για μια αξιόπιστη οθόνη μωρού PCBA, επιλέξτε LiFePO4 για ασφάλεια ή ποιοτικό Li-ion με διπλή προστασία υπέρτασης (IC + PTC).

Ε3: Μπορώ να χρησιμοποιήσω την ίδια σχεδίαση PCBA τόσο για οθόνες μωρών μόνο ήχου όσο και για βίντεο;

ΕΝΑ:Όχι, και η προσπάθεια αυτή εισάγει τρία συγκεκριμένα προβλήματα αξιοπιστίας:

- Εύρος ζώνης μνήμης-- Απαιτείται μόνο ήχος 64 kB RAM. Το βίντεο απαιτεί τουλάχιστον 2 MB για συμπιεσμένα καρέ. Ένα κοινόχρηστο PCBA με εξωτερική μνήμη RAM προσθέτει μεγάλα ίχνη που αποτυγχάνουν στη δοκιμή ESD.

- Κύκλος λειτουργίας RF-- Ο ήχος εκπέμπει το 10% του χρόνου. Το βίντεο μεταδίδει το 80% του χρόνου. Το ίδιο PA 2,4 GHz υπερθερμαίνεται στη λειτουργία βίντεο, μειώνοντας το κέρδος κατά 6 dB μετά από 20 λεπτά. Χρειάζεστε ένα θερμικό μέσω συστοιχίας κάτω από το PA για σχέδια βίντεο.

- Παράδοση ρεύματος-- Η συσκευή παρακολούθησης μωρού ήχου PCBA κορυφώνεται στα 200 mA. Το βίντεο κορυφώνεται στα 600 mA. Μια κοινή διάταξη PCB με λεπτά ίχνη ισχύος (0,25 mm) προκαλεί πτώση τάσης που επαναφέρει τη μονάδα της κάμερας. Τα σχέδια βίντεο απαιτούν ίχνη 0,6 mm ή ξεχωριστό μετατροπέα buck 1A.

Κατασκευάστε δύο ξεχωριστά PCBA. Μόνο ο ήχος χρησιμοποιεί μια πλακέτα 2 επιπέδων. Το βίντεο απαιτεί 4 επίπεδα με ελεγχόμενη αντίσταση.

Δοκιμές παραγωγής για μηδενικό κίνδυνο βρεφών

Κάθε συναρμολογημένη οθόνη μωρού PCBA πρέπει να περάσει:

Λίστα ελέγχου τελικής αναθεώρησης σχεδιασμού

Ο σχεδιασμός μιας αξιόπιστης οθόνης μωρού PCBA σημαίνει ότι δίνεται προτεραιότητα στην ασφάλεια των βρεφών έναντι της μείωσης του κόστους. Μια καλοφτιαγμένη σανίδα λειτουργεί αθόρυβα κατά την οδοντοφυΐα και τα ξεσπάσματα. Δοκιμή με πραγματικές συνθήκες παιδικού σταθμού -- μηχανήματα λευκού θορύβου, ροοστάτες φώτων και φούρνους μικροκυμάτων. Αυτός είναι ο μόνος τρόπος για να κερδίσετε την εμπιστοσύνη των γονέων.
