Η σύντομη απάντηση: Εξαρτάται από την εφαρμογή σας

Με 20 χρόνια εμπειρίας στα ηλεκτρονικά ισχύος και στην ανάλυση αστοχιών σε βιομηχανικούς δίσκους, ελεγκτές EV και σερβο συστήματα, έχω τεκμηριώσει πώς οι αποφάσεις συγκόλλησης καθορίζουν ή καταστρέφουν την αξιοπιστία του ελέγχου κινητήρα. Αυτός ο οδηγός παρέχει μηχανολογικά δεδομένα, συγκριτικούς πίνακες και συστάσεις ελεγμένες στο πεδίο.

Η συγκόλληση χωρίς μόλυβδο είναι υποχρεωτική για τα περισσότερα εμπορικά προϊόντα ελέγχου κινητήρα που αποστέλλονται σε ρυθμιζόμενες αγορές (ΕΕ, Κίνα, Κορέα). Ωστόσο, υπάρχουν εξαιρέσεις για εφαρμογές κάτω από κουκούλα αυτοκινήτου, αεροδιαστημική και ορισμένους βιομηχανικούς δίσκους όπου η αξιοπιστία υπερισχύει των κανονιστικών απαιτήσεων.

Τεχνικές διαφορές: Μόλυβδος έναντι αμόλυβδου συγκόλλησης

Η κατανόηση των ιδιοτήτων του υλικού εξηγεί γιατί αυτή η απόφαση έχει σημασία για τα PCBA ελέγχου κινητήρα.

Σύνθεση Κράματος & Σημεία Τήξης

Σύγκριση μηχανικής αξιοπιστίας

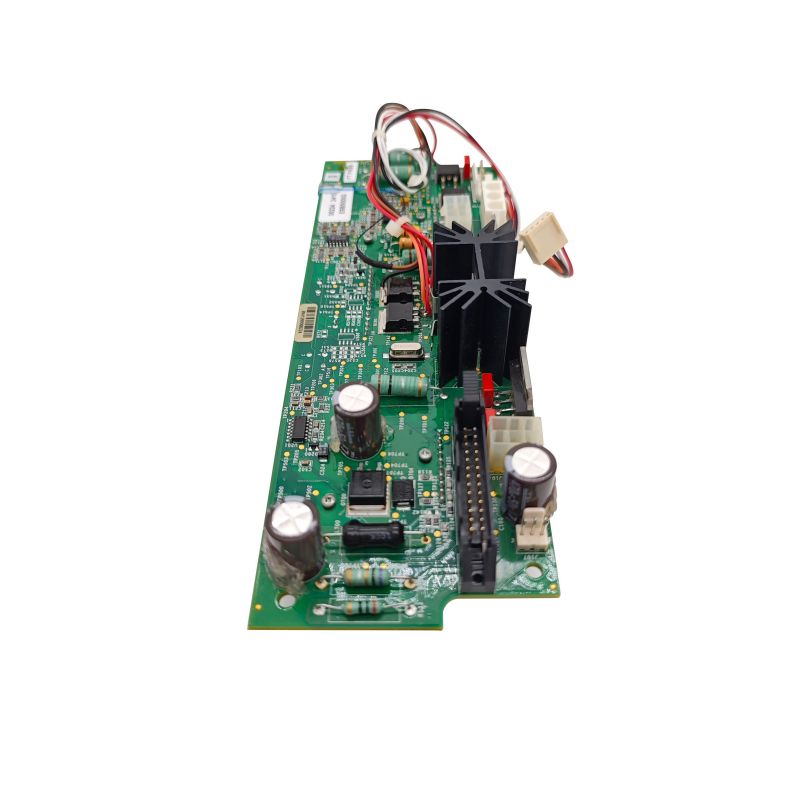

Γιατί τα PCBA ελέγχου κινητήρα αντιμετωπίζουν μοναδικές προκλήσεις συγκόλλησης

Τα συγκροτήματα ελέγχου κινητήρα αντιμετωπίζουν πιέσεις που τα περισσότερα PCB δεν αντιμετωπίζουν ποτέ. Αυτοί οι τρεις παράγοντες καθιστούν την επιλογή συγκόλλησης κρίσιμη.

1. Περιβάλλοντα υψηλών κραδασμών

Οι ελεγκτές κινητήρα που είναι τοποθετημένοι απευθείας σε αντλίες, συμπιεστές ή ηλεκτρικά οχήματα παρουσιάζουν συνεχή μηχανική διέγερση. Μια τεκμηριωμένη μελέτη συνέκρινε πανομοιότυπα PCBA με συγκόλληση με μόλυβδο έναντι χωρίς μόλυβδο:

- Συναρμολόγηση με μόλυβδο:Πρώτες αστοχίες μετά από 40 ώρες τυχαίας δόνησης 6g (κάταγμα ποδιού)

- Συναρμολόγηση χωρίς μόλυβδο:Ίδιος τρόπος αποτυχίας μετά από μόνο 4 ώρες ίδιας δόνησης

Η αιτία; Η αμόλυβδη συγκόλληση έχει μειωμένη ολκιμότητα. Όταν η άρθρωση δεν μπορεί να λυγίσει, η τάση δόνησης επικεντρώνεται στο ηλεκτρόδιο του εξαρτήματος, προκαλώντας πρόωρο κάταγμα.

2. Extreme Thermal Cycling

Οι ηλεκτροκινητήρες παράγουν θερμότητα. Μετά σταματούν οι κινητήρες. Μετά ξαναρχίζουν. Ένας τυπικός βιομηχανικός κινητήρας κυκλώνει από -40°C έως +125°C χιλιάδες φορές.

Μόλυβδο συγκόλλησηδέχεται αναντιστοιχίες CTE (συντελεστής θερμικής διαστολής) μεταξύ εξαρτημάτων και PCB μέσω ολκιμότητας.

Κόλληση χωρίς μόλυβδοσχηματίζει παχύτερες, πιο εύθραυστες διαμεταλλικές ενώσεις (IMCs) στη διεπιφάνεια της άρθρωσης. Η υπερβολική ανάπτυξη IMC αποδυναμώνει τη διεπαφή και επιταχύνει την έναρξη της ρωγμής.

3. Υψηλά ρεύματα και θέρμανση Joule

Τα PCBA ελέγχου κινητήρα μεταφέρουν συνεχή ρεύματα από 5A έως 200A+. Κάθε σύνδεσμος συγκόλλησης υφίσταται αυτοθέρμανση από απώλειες I²R.

Η κύρια διαφορά δεν είναι η αντίσταση αλλά ο τρόπος με τον οποίο η άρθρωση χειρίζεται το άγχος του θερμικού κύκλου με την πάροδο του χρόνου.

Πότε ΠΡΕΠΕΙ να χρησιμοποιήσετε συγκόλληση χωρίς μόλυβδο

Οι κανονιστικές απαιτήσεις αφήνουν λίγα περιθώρια επιλογής σε αυτά τα σενάρια.

Αγορές συμβατές με RoHS

Η ΕΕ, η Κίνα, η Νότια Κορέα και πολλές άλλες δικαιοδοσίες περιορίζουν τον μόλυβδο στα ηλεκτρονικά είδη στο 0,1% κατά βάρος ομοιογενούς υλικού. Τα προϊόντα που πωλούνται σε αυτές τις αγορές πρέπει να χρησιμοποιούν συγκόλληση χωρίς μόλυβδο, εκτός εάν ισχύει ειδική εξαίρεση.

Έλεγχοι καταναλωτών και εμπορικών κινητήρων

Οικιακές συσκευές (πλυντήρια ρούχων, ανεμιστήρες HVAC, συμπιεστές ψυγείων)

Ηλεκτρικά εργαλεία με κινητήρες

Εμπορικοί ελεγκτές HVAC

Ρομποτική για μη βιομηχανική χρήση

Βιομηχανία που αντιμετωπίζει τις εξαγωγές

Εάν κατασκευάζετε PCBA ελέγχου κινητήρα για παγκόσμια διανομή, η διατήρηση χωριστών γραμμών παραγωγής με μόλυβδο και χωρίς μόλυβδο δημιουργεί πολυπλοκότητα αποθέματος και κινδύνους ποιότητας. Η ενοποιημένη επεξεργασία χωρίς μόλυβδο είναι η πρακτική επιλογή.

Πότε μπορείτε να δικαιολογήσετε τη συγκόλληση με μόλυβδο (Εξαιρέσεις)

Ορισμένες εφαρμογές πληρούν τις προϋποθέσεις για εξαιρέσεις RoHS ή δεν εμπίπτουν πλήρως στο ρυθμιστικό πεδίο.

Ηλεκτρονικά κάτω από την κουκούλα αυτοκινήτου

Εξαίρεση 7(γ)-Ι(ισχύει τουλάχιστον έως το 2026) επιτρέπει το προβάδισμα σε ηλεκτρονικά αυτοκινήτων υψηλής αξιοπιστίας όπου οι εναλλακτικές λύσεις χωρίς μόλυβδο στερούνται αποδεδειγμένης αξιοπιστίας.

Πραγματικά δεδομένα από προμηθευτές Tier-1 δείχνουν:

• Οι αρμοί χωρίς μόλυβδο στις μονάδες ελέγχου κινητήρα εμφανίζουν νωρίτερη εκκίνηση ρωγμών κατά τη θερμική κυκλοποίηση
• Ο σχηματισμός μουστάκι από κασσίτερο σε καθαρά φινιρίσματα κασσίτερου δημιουργεί κινδύνους βραχυκυκλώματος σε σφραγισμένες ECU
• Πολλοί κατασκευαστές OEM αυτοκινήτων συνεχίζουν να καθορίζουν συγκόλληση με μόλυβδο για κρίσιμες για την ασφάλεια μονάδες

Αεροδιαστημική και Στρατιωτική

Πλήρης απαλλαγή. Η συγκόλληση χωρίς μόλυβδο δεν απαιτείται για εφαρμογές αεροπορίας, άμυνας ή διαστήματος. Αυτοί οι τομείς συνεχίζουν να χρησιμοποιούν Sn63/Pb37 με βάση δεδομένα αξιοπιστίας δεκαετιών.

Βιομηχανικοί ηλεκτροκινητήρες (Απαιτήσεις διάρκειας ζωής 10+ ετών)

Όταν ένας ελεγκτής κινητήρα πρέπει να λειτουργεί για 15+ χρόνια σε ένα μη κλιματιζόμενο εργοστάσιο (περιβάλλον -20°C έως +70°C), η συγκόλληση με μόλυβδο παραμένει η συντηρητική επιλογή. Τα δεδομένα μακροπρόθεσμης θερμικής κόπωσης για το αμόλυβδο σε αυτές τις συνθήκες εξακολουθούν να αναπτύσσονται.

Ιατρικός εξοπλισμός (μη εμφυτεύσιμος)

Υπάρχουν εξαιρέσεις για πολλές ιατρικές ηλεκτρονικές συσκευές όπου η αξιοπιστία επηρεάζει άμεσα την ασφάλεια των ασθενών.

Ανταλλακτικά επισκευής και αντικατάστασης

Τα ανταλλακτικά PCBA για τον υπάρχοντα εξοπλισμό συγκόλλησης με μόλυβδο θα πρέπει να χρησιμοποιούν συγκόλληση με μόλυβδο για τη διατήρηση της μεταλλουργικής συμβατότητας με τις υπάρχουσες αρθρώσεις και εξαρτήματα.

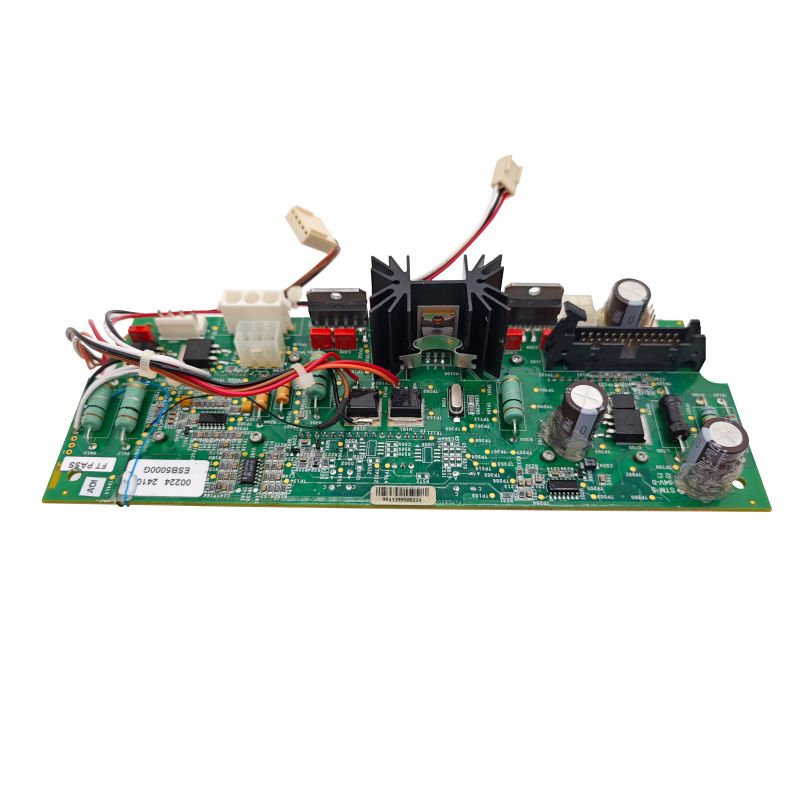

Κρίσιμα εξαρτήματα για PCBA ελέγχου κινητήρα

Δεν ανέχονται όλα τα εξαρτήματα θερμοκρασίες συγκόλλησης χωρίς μόλυβδο. Αυτές οι πέντε κατηγορίες απαιτούν ιδιαίτερη προσοχή.

1. Εξαρτήματα ευαίσθητα στη θερμοκρασία

Η επαναροή χωρίς μόλυβδο κορυφώνεται στους 245°C έως 260°C—ουσιαστικά υψηλότερα από τους 220°C έως 230°C με μόλυβδο.

2. Συστατικά με φινιρίσματα καθαρού κασσίτερου

Τα φινιρίσματα από καθαρό κασσίτερο (συνήθη στα εξαρτήματα χωρίς μόλυβδο) μπορούν να αναπτύξουν αγώγιμα μουστάκια με την πάροδο του χρόνου - ένας κρίσιμος κίνδυνος για τα χειριστήρια του κινητήρα με στενή απόσταση μεταξύ των εξαρτημάτων.

Στρατηγικές μετριασμού:

- Καθορίστε NiPdAu ή ματ φινιρίσματα κασσίτερου-βισμούθιου αντί για καθαρό κασσίτερο

- Εφαρμόστε ομοιόμορφη επίστρωση σε όλους τους αρμούς συγκόλλησης

- Αποφύγετε τον καθαρό κασσίτερο σε εξαρτήματα σε περιοχές υψηλής πυκνότητας

3. Υφιστάμενος κατάλογος εξαρτημάτων με μόλυβδο

Η χρήση εξαρτημάτων συγκόλλησης με μόλυβδο (π.χ. επικαλυμμένα με SnPb καλώδια) σε μια διαδικασία συναρμολόγησης χωρίς μόλυβδο δημιουργείασυμβατότητα διαδικασίας:

Το φινίρισμα του εξαρτήματος λιώνει στους 183°C, αλλά η συγκόλληση χωρίς μόλυβδο απαιτεί 245°C+

Το φινίρισμα του εξαρτήματος μπορεί να οξειδωθεί ή να διαλυθεί πριν σχηματιστεί η ένωση συγκόλλησης

Αποτέλεσμα: αναξιόπιστες αρθρώσεις, ελαττώματα κεφαλής στο μαξιλάρι και αστοχίες πεδίου

Κανόνας:Χρησιμοποιήστε εξαρτήματα που έχουν αξιολογηθεί για τη διαδικασία συγκόλλησης που θα βιώσουν.

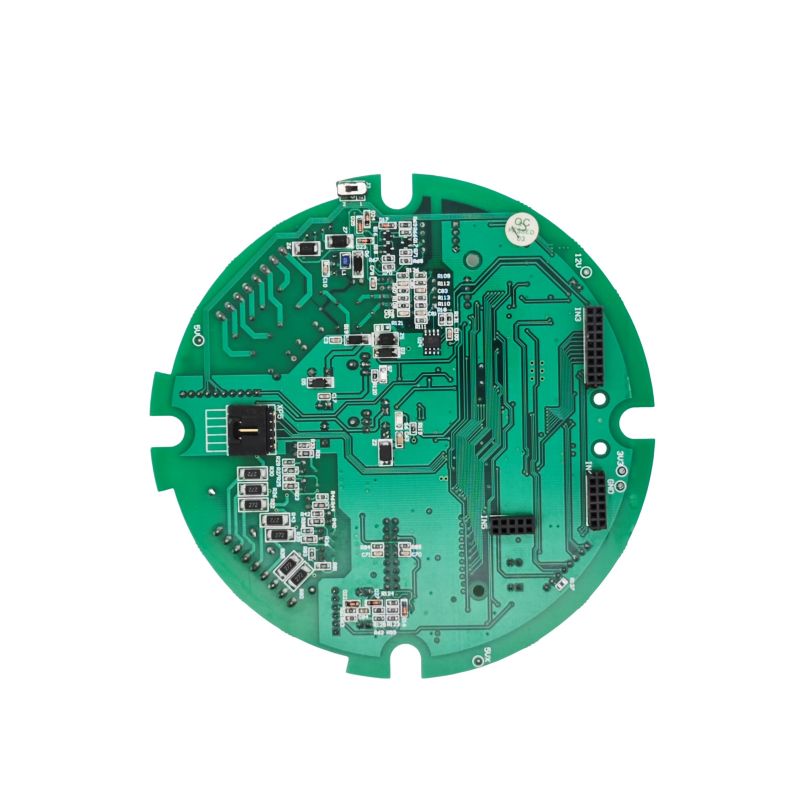

Βέλτιστες πρακτικές για PCBA ελέγχου κινητήρα χωρίς μόλυβδο

Εάν απαιτείται χωρίς μόλυβδο, αυτές οι πρακτικές μεγιστοποιούν την αξιοπιστία.

Επιλογή φινιρίσματος επιφάνειας PCB

Σύσταση:Το ENIG παρέχει την καλύτερη διαβροχή και τη μεγαλύτερη διάρκεια ζωής για συναρμολόγηση χωρίς μόλυβδο.

Βελτιστοποίηση προφίλ ανανέωσης

Ένα ανεπαρκώς βελτιστοποιημένο προφίλ αναρροής χωρίς μόλυβδο δημιουργεί ψυχρές αρθρώσεις, κενά και εύθραυστα IMC.

Μετριασμός κραδασμών για αρθρώσεις χωρίς μόλυβδο

Δεδομένης της μειωμένης ολκιμότητας της χωρίς μόλυβδο στους κραδασμούς, ακολουθήστε αυτά τα πρόσθετα βήματα:

1. Γλάστρες / Ενθυλάκωση:Γεμίστε το περίβλημα γύρω από εξαρτήματα μεγάλης μάζας (βύσματα σύνδεσης, μετασχηματιστές, μεγάλοι πυκνωτές) με σιλικόνη ή σύνθεση γλάστρας ουρεθάνης. Αυτό μεταφέρει την καταπόνηση των κραδασμών μακριά από τους αρμούς συγκόλλησης.

2. Συστατικά συγκολλημένα με κόλλα:Χρησιμοποιήστε εποξειδική ή σιλικόνη κόλλα κάτω από μεγάλες επιφανειακές συσκευές (επαγωγείς, πυκνωτές αλουμινίου).

3. Μειώστε το ύψος ακινητοποίησης εξαρτημάτων:Τα ψηλά εξαρτήματα με μακριά καλώδια λειτουργούν ως μοχλοί κραδασμών. Καθορίστε εξαρτήματα χαμηλού προφίλ όπου είναι δυνατόν.

Συχνές ερωτήσεις PCBA ελέγχου κινητήρα

Ακολουθούν τρεις τεχνικές ερωτήσεις από σχεδιαστές μηχανών κίνησης και μηχανικούς κατασκευής.

Ε1: Σχεδιάζω έναν ελεγκτή κινητήρα ηλεκτρικού οχήματος για έναν προμηθευτή αυτοκινήτων Tier-1. Μπορώ να χρησιμοποιήσω συγκόλληση χωρίς μόλυβδο;

ΕΝΑ:Ναι, αλλά με σημαντικές δοκιμές προσόντων. Οι περισσότεροι προμηθευτές αυτοκινήτων Tier-1 χρησιμοποιούν επί του παρόντος συγκόλληση χωρίς μόλυβδο για νέα σχέδια, επειδή απαιτείται συμμόρφωση με RoHS για οχήματα της αγοράς της ΕΕ. Ωστόσο, υπάρχουν εξαιρέσεις για ηλεκτρονικά είδη κάτω από το καπό όπου τα δεδομένα αξιοπιστίας χωρίς μόλυβδο παραμένουν ελλιπή.

Το πρόγραμμα προσόντων σας πρέπει να περιλαμβάνει:

Πρακτικές συμβουλές:Πολλοί κατασκευαστές OEM αυτοκινήτων συνεχίζουν να καθορίζουν συγκόλληση με μόλυβδο για ECU κάτω από το καπό χρησιμοποιώντας την υπάρχουσα εξαίρεση RoHS. Συζητήστε με τον πελάτη σας προτού δεσμευτείτε για την απαλλαγή από μόλυβδο. Εάν η απαλλαγή από μόλυβδο είναι υποχρεωτική, καθορίστε το φινίρισμα της επιφάνειας ENIG και την ομοιόμορφη επίστρωση για όλα τα συγκροτήματα.

Ε2: Η μονάδα βιομηχανικού κινητήρα μου απέτυχε μετά από 18 μήνες με ραγισμένες συνδέσεις συγκόλλησης στα έξι ισχύος MOSFET. Το συγκρότημα χρησιμοποιεί συγκόλληση χωρίς μόλυβδο SAC305. Τι πήγε στραβά;

ΕΝΑ:Αυτή είναι μια κλασική αστοχία θερμικής κόπωσης. Ακολουθεί η διαγνωστική σειρά:

Βήμα 1 - Εξετάστε τις θέσεις των ρωγμών:Κάτω από ένα μικροσκόπιο, δείτε τη διεπαφή μεταξύ του καλωδίου MOSFET και του φιλέτου συγκόλλησης. Εάν η ρωγμή εκτείνεται κατά μήκος του στρώματος διαμεταλλικής ένωσης (IMC), το IMC έγινε πολύ παχύ κατά τη διάρκεια της επαναροής.

Βήμα 2 - Ελέγξτε το προφίλ αναδιαμόρφωσής σας:Για το SAC305, ο χρόνος πάνω από το υγρό (TAL) θα πρέπει να είναι 60 έως 90 δευτερόλεπτα το μέγιστο. Εάν το TAL υπερβαίνει τα 120 δευτερόλεπτα, το πάχος IMC μπορεί να υπερβεί τα 10 μm (η εύθραυστη ζώνη ξεκινά πάνω από 5 μm).

Βήμα 3 - Μετρήστε την αύξηση της θερμοκρασίας στο μαξιλάρι αποστράγγισης MOSFET:Με μια κάμερα υπερύθρων, μετρήστε τη θερμοκρασία του μαξιλαριού σε πλήρες φορτίο. Εάν υπερβαίνει τους 110°C, το δέλτα θερμικού κύκλου (ΔT) είναι πολύ μεγάλο.

Βήμα 4 - Ελέγξτε για τοποθέτηση σε ένα σημείο:Τα Power MOSFET με μεγάλα θερμικά μαξιλαράκια (DPAK, D2PAK, TO-263) που δεν διαθέτουν θερμικές διόδους ή έχουν κενά κάτω από το μαξιλαράκι, αντιμετωπίζουν καυτά σημεία. Ακτινογραφία των αρθρώσεων—τα κενά πάνω από το 25% της επιφάνειας του μαξιλαριού είναι απαράδεκτα.

Προτεινόμενες διορθώσεις (με σειρά προτεραιότητας):

1. Μειώστε το ΔT:Προσθέστε μια ψύκτρα ή βελτιώστε τη ροή του αέρα για να διατηρήσετε τα τακάκια MOSFET κάτω από τους 90°C σε πλήρες φορτίο.

2. Προσθέστε θερμικές διόδους:Κάτω από κάθε μαξιλαράκι MOSFET, τοποθετήστε μια σειρά 0,3 mm vias (γεμάτα και καλυμμένα) για να αντλήσετε θερμότητα στο επίπεδο γείωσης PCB.

3. Χρησιμοποιήστε ένα κράμα χαμηλής περιεκτικότητας σε ασήμι:Εξετάστε το SAC105 (1% Ag) αντί για το SAC305. Η χαμηλότερη περιεκτικότητα σε άργυρο αυξάνει την ολκιμότητα και την αντίσταση στη θερμική κόπωση με κόστος ελαφρώς υψηλότερο σημείο τήξης.

4. Βάλτε τα MOSFET:Εφαρμόστε θερμικά αγώγιμη ένωση γλάστρας πάνω από τα MOSFET. Αυτό μειώνει το άγχος του θερμικού κύκλου και μεταφέρει θερμότητα.

Ε3: Πρέπει να επισκευάσω ένα PCBA ελέγχου κινητήρα που αρχικά χρησιμοποιούσε συγκόλληση με μόλυβδο. Μπορώ να χρησιμοποιήσω συγκόλληση χωρίς μόλυβδο για την επισκευή;

ΕΝΑ:Τεχνικά ναι, αλλά δεν συνιστάται. Να γιατί:

Πρόβλημα 1 - Μικτή μεταλλουργία:Η συγκόλληση χωρίς μόλυβδο (SAC305) δεν αναμιγνύεται καλά με την υπολειμματική συγκόλληση με μόλυβδο (Sn63/Pb37). Το κράμα που προκύπτει έχει απρόβλεπτο σημείο τήξης (συνήθως 190°C έως 210°C) και σχηματίζει αδύναμες, κοκκώδεις ενώσεις επιρρεπείς σε ρωγμές.

Πρόβλημα 2 - Σύγκρουση θερμοκρασίας:Για τη σωστή ροή της συγκόλλησης χωρίς μόλυβδο, χρειάζεστε ένα άκρο συγκολλητικού σιδήρου 370°C έως 400°C. Αυτή η θερμοκρασία μπορεί:

Αφαιρέστε το επίθεμα PCB από το υπόστρωμα FR4

Ζημιά σε παρακείμενα εξαρτήματα (ειδικά ηλεκτρολυτικούς πυκνωτές)

Λιώστε τους κοντινούς πλαστικούς συνδέσμους

Συνιστώμενο πρωτόκολλο επισκευής:

Εάν πρέπει να χρησιμοποιήσετε χωρίς μόλυβδο σε πλακέτα με μόλυβδο:Αφαιρέστε το 100% της υπάρχουσας συγκόλλησης από την περιοχή επισκευής χρησιμοποιώντας σταθμό αποκόλλησης κενού. Επιθεωρήστε υπό μεγέθυνση—οποιαδήποτε υπολειμματική συγκόλληση με μόλυβδο θα μολύνει τη νέα άρθρωση. Στη συνέχεια προχωρήστε σε συγκόλληση χωρίς μόλυβδο στους 370°C με ενεργή ροή.

Πίνακας απόφασης: Leaded vs. Lead-free για PCBA ελέγχου κινητήρα

Χρησιμοποιήστε αυτόν τον πίνακα για να καθοδηγήσετε την επιλογή συγκόλλησης.

Η συγκόλληση χωρίς μόλυβδο απαιτείται νομικά για τα περισσότερα PCBA ελέγχου κινητήρα που αποστέλλονται σε ρυθμιζόμενες αγορές. Ωστόσο, οι ιδιότητες του υλικού των κραμάτων χωρίς μόλυβδο - υψηλότερη ευθραυστότητα, παχύτερος σχηματισμός IMC, κίνδυνος κασσίτερου μουστάκι - δημιουργούν πραγματικές ανησυχίες σχετικά με την αξιοπιστία σε εφαρμογές υψηλής δόνησης και θερμικού κύκλου.

Για υποχρεωτικές εφαρμογές χωρίς μόλυβδο:

Χρησιμοποιήστε φινίρισμα επιφάνειας ENIG για καλύτερη διαβροχή

Ελέγξτε προσεκτικά το προφίλ επαναροής (TAL 60-90 δευτερόλεπτα, κορυφή 245-260°C)

Προσθέστε γλάστρα ή κόλλα για εξαρτήματα μεγάλης μάζας

Εφαρμόστε ομοιόμορφη επίστρωση για να μετριάσει τα μουστάκια από κασσίτερο

Για αιτήσεις που πληρούν τις προϋποθέσεις για εξαιρέσεις (αυτοκίνητο κάτω από κουκούλα, βιομηχανική 10+ ετών, αεροδιαστημική, ιατρική):

- Η συγκόλληση με μόλυβδο (Sn63/Pb37) παραμένει το χρυσό πρότυπο αξιοπιστίας

- Ο συνδυασμός ολκιμότητας, αντοχής σε κραδασμούς και δεδομένων πεδίου δεκαετιών είναι δύσκολο να αντικατασταθεί

Για επισκευές:Ταιριάξτε το αρχικό κράμα συγκόλλησης. Η μικτή μεταλλουργία δημιουργεί απρόβλεπτους, αναξιόπιστους αρμούς.

Η απόφαση εξισορροπεί τελικά τη συμμόρφωση με τους κανονισμούς και την αξιοπιστία πεδίου. Για καταναλωτικά προϊόντα με αναμενόμενη διάρκεια ζωής 3-5 ετών, η αμόλυβδη είναι ώριμα και αξιόπιστα. Για κρίσιμα για την ασφάλεια χειριστήρια κινητήρα ή μακράς διάρκειας ζωής, ακολουθήστε την εξαίρεση και χρησιμοποιήστε συγκόλληση με μόλυβδο.
