PCBA αυτοκινήτου Rc

Διαφοροποιητές πυρήνα για PCBA αυτοκινήτου RC

Δεν αποδίδουν όλα τα σχέδια PCBA αυτοκινήτων RC το ίδιο. Έξι παράγοντες δημιουργούν την πραγματική διαφορά.

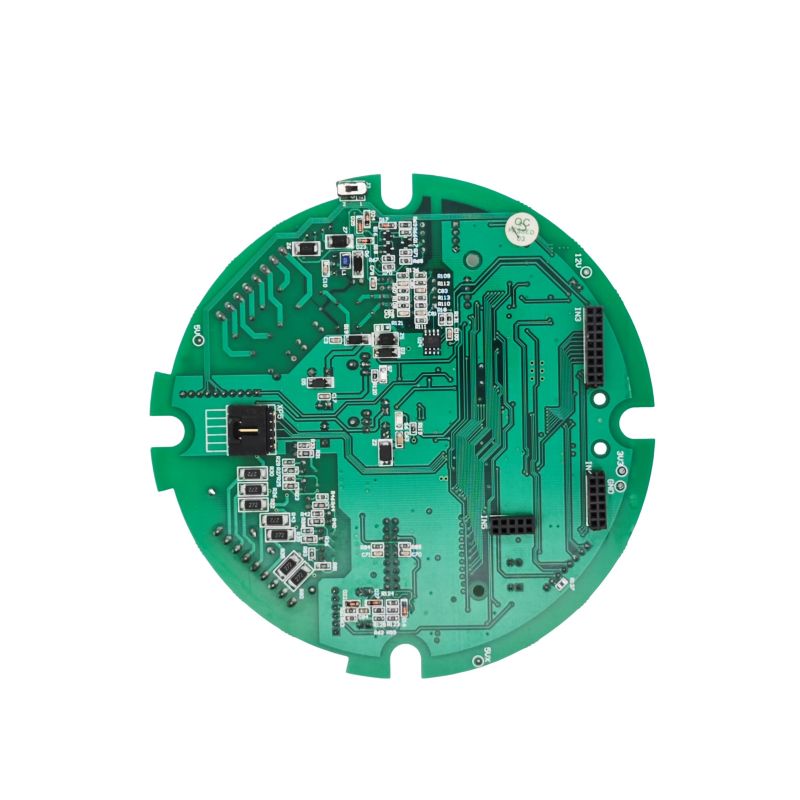

Στάδιο κίνησης κινητήρα -- Εκεί που τα περισσότερα σχέδια αποτυγχάνουν

Δημιουργός διαφορών: Ένα PCBA αυτοκινήτου RC κατηγορίας χόμπι χρησιμοποιεί ξεχωριστά προγράμματα οδήγησης MOSFET υψηλής και χαμηλής πλευράς με προγραμματιζόμενο νεκρό χρόνο. Οι σανίδες παιχνιδιών χρησιμοποιούν ενσωματωμένα IC μισής γέφυρας που υπερθερμαίνονται σε 2 λεπτά χρήσης εκτός δρόμου.

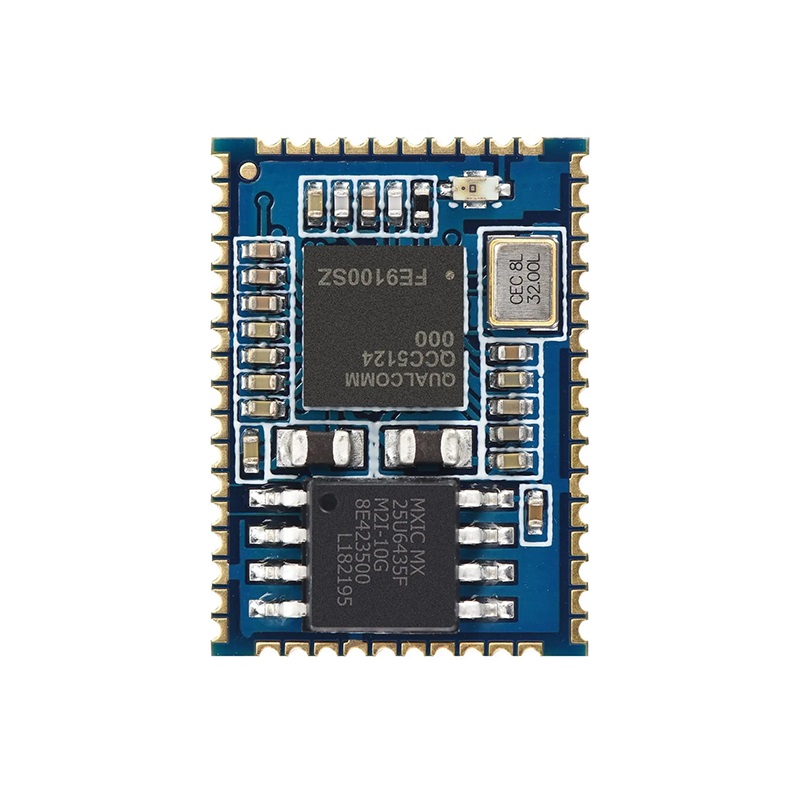

Ευαισθησία και επιλεκτικότητα ραδιοφωνικού δέκτη

Δημιουργός διαφορών: Ένα ποιοτικό PCBA αυτοκινήτου RC περιλαμβάνει ξεχωριστό LNA (ενισχυτή χαμηλού θορύβου) πριν από το IC του δέκτη. Αυτό προσθέτει κέρδος 15 dB χωρίς υποβάθμιση θορύβου, επιτρέποντας τον έλεγχο στα 300+ μέτρα.

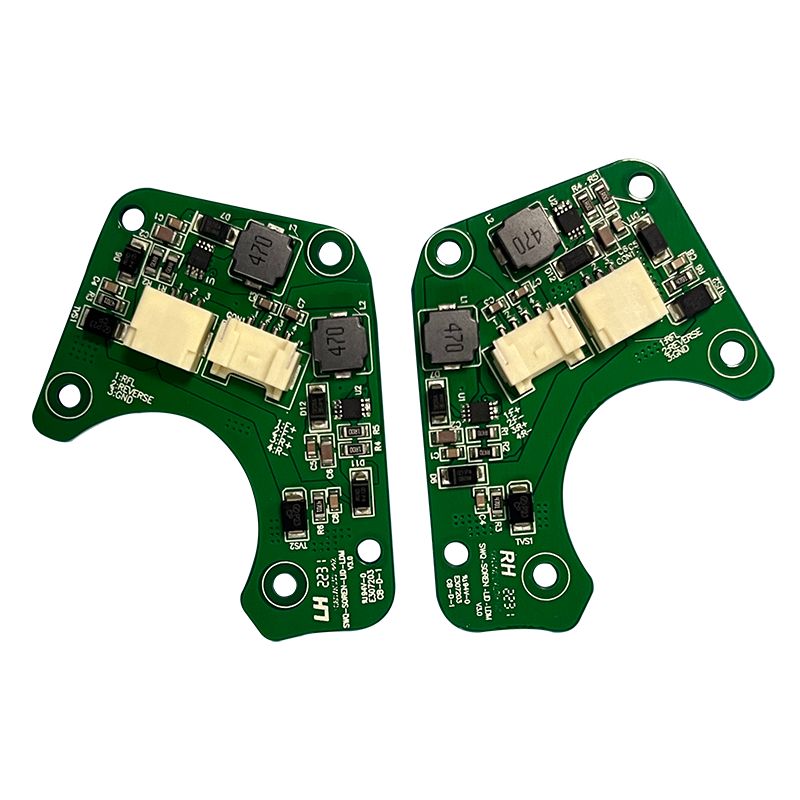

Διαφορές διαχείρισης ενέργειας που έχουν σημασία

Η σταθερότητα τάσης υπό φορτίο κινητήρα καθορίζει εάν το PCBA του αυτοκινήτου RC επαναφέρει κατά τη διάρκεια της έντονης επιτάχυνσης.

Είσοδος και ρύθμιση μπαταρίας

Κρίσιμη διαφορά: Το MCU σε ένα PCBA αυτοκινήτου RC πρέπει να παραμένει ζωντανό κατά τη διάρκεια παύσης λειτουργίας του κινητήρα που μειώνουν την τάση της μπαταρίας από 8,4 V σε 5,0 V για 10 χιλιοστά του δευτερολέπτου. Χρησιμοποιήστε ένα buck-boost ή μια μεγάλη συστοιχία πυκνωτών (1000 µF low-ESC) στη ράγα 5V.

Απόδοση BEC (Battery Eliminator Circuit).

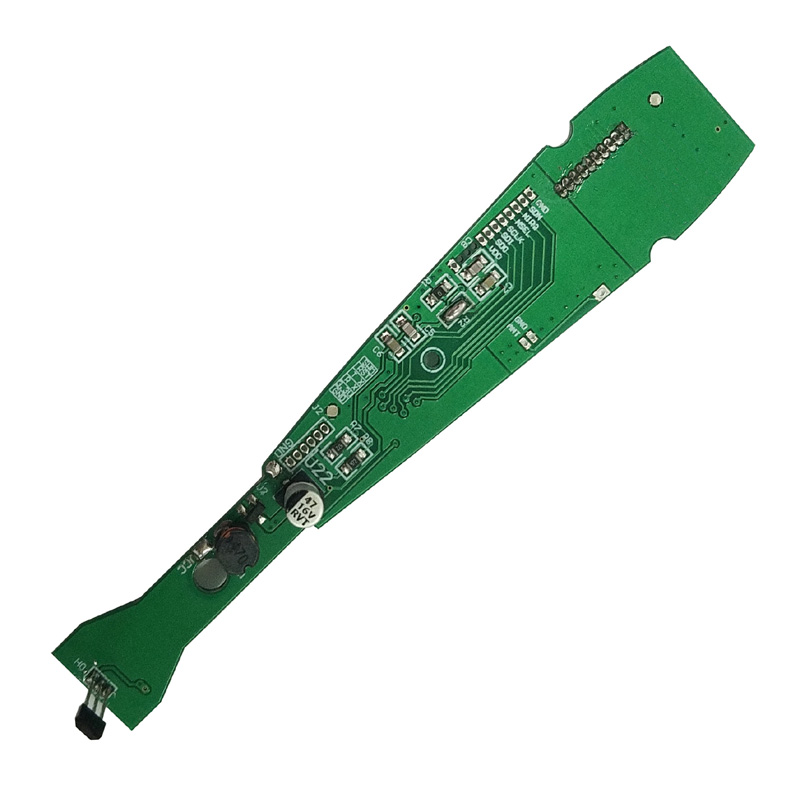

Διαφορές διάταξης και θωράκισης

Το PCBA αυτοκινήτου RC λειτουργεί μέσα σε ένα πλαστικό πλαίσιο με κινητήρες, καλώδια και περιστρεφόμενα γρανάζια. Ο θόρυβος είναι παντού.

Τεχνικές απομόνωσης θορύβου

Δημιουργός διαφορών: Ένα ποιοτικό PCBA αυτοκινήτου RC τοποθετεί το τμήμα ραδιοσυχνοτήτων σε ξεχωριστό νησί γείωσης συνδεδεμένο με την κύρια γείωση σε ένα μόνο σημείο κοντά στον αρνητικό πόλο της μπαταρίας.

Τοποθέτηση κρυστάλλου και ταλαντωτή

- Διατηρήστε κρύσταλλο 27 MHz (ή TCXO για 2,4 GHz) τουλάχιστον 15 mm από τα καλώδια του κινητήρα

- Δεν υπάρχουν ψηφιακά ίχνη κάτω από κρύσταλλο

- Δακτύλιος προστασίας γείωσης γύρω από τον ταλαντωτή (μέσω βελονιάς κάθε 2 mm)

- Πυκνωτές φορτίου που ταιριάζουν με τις προδιαγραφές κρυστάλλου (±5 pF)

Διαφορές υλικολογισμικού και βρόχου ελέγχου

Το υλικό από μόνο του δεν κάνει τη διαφορά. Ο αλγόριθμος ελέγχου διαχωρίζει τα αυτοκίνητα που αποκρίνονται από τα αργά.

Καμπύλες γκαζιού και διεύθυνσης

Εκτέλεση: Η MCU PCBA αυτοκινήτου RC πρέπει να εκτελεί βρόχους PID στο ελάχιστο 1 kHz. Οι βρόχοι 100 Hz παράγουν αξιοσημείωτη καθυστέρηση. Χρησιμοποιήστε ένα Cortex-M4 ή παρόμοιο με πολλαπλασιασμό-συσσώρευση υλικού.

Failsafe και Τηλεμετρία

- Ασφαλής απώλεια σήματος-- Ρυθμίστε το γκάζι στο μηδέν μετά από 0,5 δευτερόλεπτα χωρίς πακέτα

- Χαμηλή μπαταρία με ασφάλεια-- Μειώστε το γκάζι στο 50% στα 6,0V, κόψτε στα 5,5V

- Προαιρετική τηλεμετρία-- Τάση μπαταρίας, θερμοκρασία κινητήρα, RSSI αποστέλλεται πίσω στον πομπό

Ένα ποιοτικό PCBA αυτοκινήτου RC εφαρμόζει με ασφάλεια σε υλικό (ξεχωριστός συγκριτής) όχι μόνο σε λογισμικό. Εάν το MCU κλειδώσει, το υλικό τραβάει το γκάζι στο μηδέν.

Ανοχές Παραγωγής και Δοκιμές

Η μαζική παραγωγή αποκαλύπτει διαφορές. Οι αυστηρές ανοχές δημιουργούν σταθερή απόδοση.

Κρίσιμες Προδιαγραφές Παραγωγής

Πρωτόκολλο Λειτουργικής Δοκιμής

Κάθε PCBA αυτοκινήτου RC πρέπει να περάσει:

1. Δοκιμή κινητήρα χωρίς φορτίο-- Ρεύμα < 1A, δεν ακούγεται γκρίνια

2. Δοκιμή στασιμότητας-- 30A για 2 δευτερόλεπτα, χωρίς θερμική απενεργοποίηση

3. Δοκιμή εύρους-- 100 μέτρα σε ανοιχτό γήπεδο με κάτω κεραία

4. Δοκιμή παρεμβολής-- Λειτουργήστε 10 πλακέτες ταυτόχρονα, χωρίς σύγκρουση καναλιών

FAQ -- Συνήθεις ερωτήσεις σχετικά με τις διαφορές PCBA αυτοκινήτου RC

Ε1: Γιατί ορισμένα σχέδια PCBA αυτοκινήτων RC χάνουν τη σύζευξη μετά από σύγκρουση, ενώ άλλα όχι;

ΕΝΑ:Η διαφορά είναι η μηχανική καταπόνηση στον κρυσταλλικό ταλαντωτή. Μια σύγκρουση που σταματάει το αυτοκίνητο δημιουργεί ξαφνικά έναν παλμό επιβράδυνσης 200--500 G. Αυτό το σοκ μετατοπίζει τη συχνότητα συντονισμού του κρυστάλλου χαλαζία με δύο τρόπους:

Μετατόπιση συχνότητας από μηχανική καταπόνηση-- Το τυφλό κρυστάλλου παραμορφώνεται προσωρινά υπό τη δύναμη G, αλλάζοντας την παράλληλη συχνότητα συντονισμού του έως και 150 ppm. Εάν το PLL του δέκτη δεν μπορεί να παρακολουθήσει αυτή τη μετατόπιση (τα περισσότερα σχέδια χαμηλού κόστους έχουν εύρος λήψης 50 σελ/λεπτό), το PCBA αυτοκινήτου RC χάνει το κλείδωμα και δεν αποκτά ποτέ ξανά επειδή ο παραμορφωμένος κρύσταλλος έχει πλέον μόνιμη μετατόπιση.

Μικροκατάγματα άρθρωσης συγκόλλησης-- Οι μικροί κρύσταλλοι HC-49S (κοινοί στο παιχνίδι RC) έχουν θήκες από βαρέα μέταλλα. Κάτω από 500 G, η αδράνεια της θήκης καταπονεί τους αρμούς συγκόλλησης. Μια μικρορωγμή που περνάει από οπτική επιθεώρηση δημιουργεί διακοπτόμενη επαφή. Το PCBA του αυτοκινήτου RC ενεργοποιείται (το κρύσταλλο λειτουργεί με χαμηλούς κραδασμούς) αλλά αποτυγχάνει μόλις δονηθεί ο κινητήρας.

Λύση σε ποιοτικό PCBA αυτοκινήτου RC:

- Χρησιμοποιήστε έναν ταλαντωτή MEMS (SiTime ή παρόμοιο) αντί για χαλαζία. Οι συσκευές MEMS αντέχουν 50.000 G και καταναλώνουν λιγότερη ενέργεια.

- Εάν ο χαλαζίας είναι υποχρεωτικός, χρησιμοποιήστε κεραμική συσκευασία 3,2×2,5 mm (όχι HC-49S) με συγκόλληση τεσσάρων σημείων.

- Προσθέστε εποξειδικό υπόστρωμα κάτω από τον ταλαντωτή (ένα σφαιρίδιο 0,5 mm σε δύο άκρες απορροφά τους κραδασμούς).

Ένα καλά σχεδιασμένο PCBA αυτοκινήτου RC επιβιώνει από επαναλαμβανόμενες πτώσεις 1 μέτρου πάνω στο σκυρόδεμα χωρίς να χάσει τη δέσμευση. Δοκιμάστε ρίχνοντας το συναρμολογημένο αυτοκίνητο 20 φορές από 1 μέτρο και, στη συνέχεια, επαληθεύοντας την εμβέλεια. Τα φτηνά σχέδια αποτυγχάνουν στην πτώση 3 ή 4.

Ε2: Πώς επηρεάζει η διαμόρφωση της μονάδας πύλης MOSFET την απόδοση PCBA του αυτοκινήτου RC με μερικό γκάζι;

ΕΝΑ:Το μερικό γκάζι (10--40% κύκλος λειτουργίας) είναι όπου τα περισσότερα σχέδια PCBA αυτοκινήτων RC αποκαλύπτουν τις αδυναμίες τους. Δύο παράμετροι κίνησης πύλης κυριαρχούν:

Γέμισμα πύλης και οροπέδιο Μίλερ-- Όταν ένα MOSFET αλλάζει με μερικό γκάζι, περνά περισσότερο χρόνο στη γραμμική περιοχή (οροπέδιο Miller) όπου το Rds(on) δεν έχει ακόμη επιτευχθεί. Ένα MOSFET με υψηλή συνολική φόρτιση πύλης (Qg > 50 nC) χρειάζεται 200--300 ns για να ενεργοποιηθεί πλήρως. Με γκάζι 10% (20 kHz PWM, 5 µs σε χρόνο), το MOSFET ενισχύεται πλήρως μόνο για 4,7 μs. Τα υπόλοιπα 300 ns στη γραμμική περιοχή διαχέουν τη θερμότητα ως (I × V). Στα 20A, αυτό είναι 20A × 6V = 120W για 300 ns ανά κύκλο -- αρκετά για να ανεβάσει τη θερμοκρασία της διασταύρωσης κατά 40°C πάνω από το περιβάλλον σε 30 δευτερόλεπτα.

Τιμή αντίστασης πύλης-- Τα σχέδια Toy RC Car PCBA χρησιμοποιούν μία αντίσταση πύλης 100Ω για απλότητα. Αυτό δημιουργεί 500 ns χρόνους ανόδου. Τα ποιοτικά σχέδια χρησιμοποιούν ξεχωριστές αντιστάσεις ενεργοποίησης και απενεργοποίησης: ενεργοποίηση 10Ω (γρήγορη) και απενεργοποίηση 100 Ω (πιο αργή για μείωση του κουδουνίσματος). Αυτό παράγει χρόνο ανόδου 100 ns, μειώνοντας δραματικά τις απώλειες γραμμικής περιοχής.

Διαφορά μέτρησης-- Δοκιμάστε τρέχοντας το PCBA αυτοκινήτου RC με γκάζι 25% σε ένα δυναμόμετρο για 10 λεπτά. Μια κακή σχεδίαση θα δείχνει θερμοκρασία κινητήρα 90°C και το περίβλημα MOSFET 110°C. Ένας ποιοτικός σχεδιασμός (χαμηλά MOSFET Qg, ξεχωριστές αντιστάσεις πύλης) λειτουργεί με κινητήρα στους 60°C, MOSFET στους 70°C. Η πλάκα ψύξης διαρκεί 5 φορές περισσότερο.

Ε3: Ποια είναι η διαφορά στο σχεδιασμό της κεραίας μεταξύ ενός PCBA αυτοκινήτου RC 100 μέτρων και μιας έκδοσης 300 μέτρων;

ΕΝΑ:Τρία στοιχεία σχεδίασης κεραίας δημιουργούν τη διαφορά των 200 μέτρων ενώ χρησιμοποιούν την ίδια ισχύ πομπού 2,4 GHz (νόμιμο όριο 100 mW):

Τύπος κεραίας και απόδοση-- Μια κεραία ίχνους PCB (ανεστραμμένη-F) σε τυπική πλακέτα FR-4 1,6 mm επιτυγχάνει απόδοση 40--50% (-3 έως -4 dBi κέρδος). Το ίδιο PCBA αυτοκινήτου RC με εξωτερικό μονόπολο κύματος 1/4 (σύρμα 31 mm) επιτυγχάνει απόδοση 70--80% (-1,5 dBi). Μια κεραία κεραμικού τσιπ (π.χ. Johanson 2450AT18) με συντονισμένο δίκτυο αντιστοίχισης φτάνει το 60-65% απόδοση. Για εμβέλεια 300 μέτρων, χρησιμοποιήστε μια μονοπολική κεραία τοποθετημένη κάθετα (όχι κουλουριασμένη μέσα στο πλαίσιο).

Μέγεθος επιπέδου εδάφους-- Το επίπεδο γείωσης της κεραίας (αντίθεση) πρέπει να έχει μήκος τουλάχιστον λ/4 (31 mm). Τα ποιοτικά σχέδια PCBA αυτοκινήτου RC διατηρούν μια συμπαγή επιφάνεια εδάφους 35×40 mm κάτω από το τμήμα RF. Οι σανίδες παιχνιδιών τοποθετούν την κεραία κοντά στην μπαταρία ή τον κινητήρα, μειώνοντας το πραγματικό επίπεδο γείωσης στα 15 mm. Αυτό αποσυντονίζει την κεραία στα 2,45 GHz -- ο πραγματικός συντονισμός μετατοπίζεται στα 2,6 GHz, χάνοντας 10 dB ευαισθησίας.

Εμπέδηση γραμμής τροφοδοσίας-- Μια μονοπολική κεραία απαιτεί μια γραμμή μετάδοσης 50Ω από το IC RF στο σημείο τροφοδοσίας της κεραίας. Αυτό σημαίνει ένα ίχνος πλάτους 1,5 mm σε 1,6 mm FR-4 (μικρολωρίδα) με συνεχές επίπεδο γείωσης από κάτω. Το ποιοτικό PCBA αυτοκινήτου RC χρησιμοποιεί ίχνος 50Ω με αγωγούς γείωσης και στις δύο πλευρές. Οι σανίδες παιχνιδιών διοχετεύουν την κεραία μέσα από ένα ίχνος μήκους 10 mm, 0,3 mm (120Ω) με εγκοπές στο επίπεδο γείωσης -- δημιουργώντας μια αναντιστοιχία σύνθετης αντίστασης που αντανακλά το 40% της μεταδιδόμενης ισχύος.

Επαλήθευση-- Ζητήστε από τον προμηθευτή PCBA σας ένα διάγραμμα Smith που δείχνει την αντίσταση της κεραίας στα 2,45 GHz. Ένας καλός σχεδιασμός δείχνει 50Ω ± 5Ω. Μια κακή σχεδίαση δείχνει 30Ω ή 80Ω. Αυτή η μεμονωμένη μέτρηση προβλέπει τη διαφορά εύρους με μεγαλύτερη ακρίβεια από οποιαδήποτε προσομοίωση.

Πίνακας σύγκρισης -- Toy vs Hobby RC Car PCBA

Ένα ανώτερο PCBA αυτοκινήτου RC δεν αφορά ακριβά εξαρτήματα. Πρόκειται για τη σωστή κίνηση πύλης, τη σωστή σχεδίαση κεραίας, το ασφαλές υλικό και τις αυστηρές ανοχές παραγωγής. Εστιάστε στις απώλειες μεταγωγής MOSFET και στο μέγεθος του επιπέδου γείωσης RF -- αυτές οι δύο περιοχές δημιουργούν την πιο αισθητή διαφορά στην οδήγηση στον πραγματικό κόσμο.
