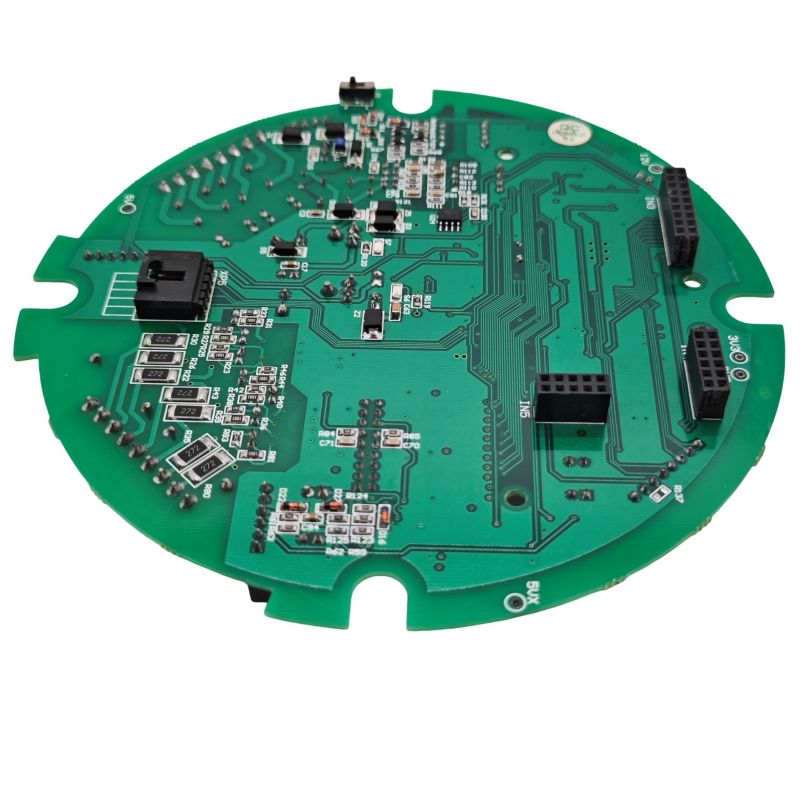

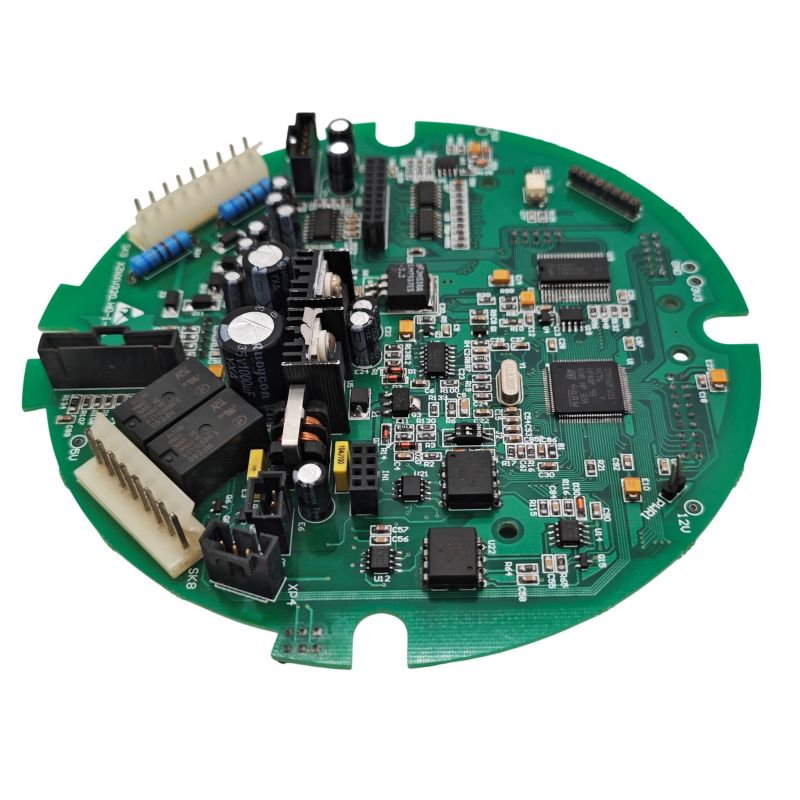

RC σερβο PCBA

Unixplore Electronics— Με 20 χρόνια ενσωματωμένων συστημάτων και εμπειρία σχεδιασμού PCB, έχουμε δει επανειλημμένα τα ίδια μοτίβα αστοχίας: θορυβώδη καλώδια ρεύματος, ανεπαρκή αποσύνδεση και εσφαλμένη δρομολόγηση PWM. Οι λύσεις μας σερβο PCBA βασίζονται στις τεχνικές προδιαγραφές, τους κανόνες διάταξης και τις μεθόδους δοκιμής που χρησιμοποιούν στην πραγματικότητα οι επαγγελματίες σχεδιαστές στην παραγωγή.

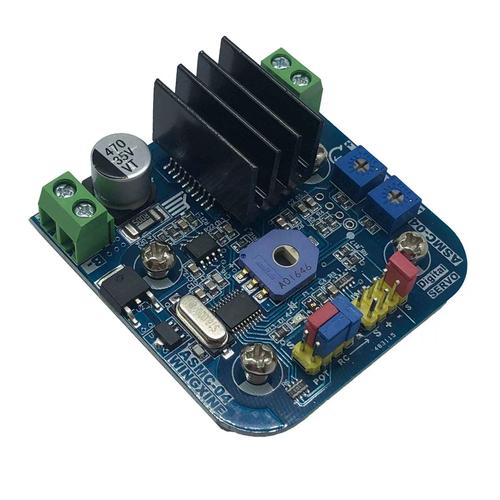

Είτε χρειάζεστε μια αυτόνομη πλακέτα προγράμματος οδήγησης, έναν σερβοελεγκτή πολλαπλών καναλιών ή μια εσωτερική πλακέτα ελέγχου σερβομηχανισμού, η Unixplore Electronics προσφέρει αξιόπιστη, αδιάβροχηPCBAπου λειτουργεί τόσο σε περιβάλλοντα RC χόμπι όσο και σε περιβάλλον βιομηχανικής ρομποτικής.

Τι προσφέρουμε:

• Πλήρης σχεδιασμός PCBA σερβομηχανισμού (σχηματική + διάταξη) σε Altium, KiCad ή τη μορφή που προτιμάτε
• Δημιουργία πρωτοτύπων με λειτουργικές δοκιμές (φόρτιση, κυματισμός, θερμικές αναφορές)
• Κατασκευή όγκου με προμήθεια εξαρτημάτων και συναρμολόγηση SMT
• Συμβουλευτική αναθεώρησης σχεδίου και ανάλυσης αστοχιών

Τι πρέπει να κάνει ένα RC Servo PCBA

Ένα RC σερβο PCBA (είτε είναι αυτόνομη πλακέτα οδηγού είτε εσωτερική πλακέτα ελέγχου σερβομηχανισμού) εκτελεί τρεις βασικές λειτουργίες:

• Δημιουργία ή λήψη σήματος PWM:Μετατρέπει τους παλμούς ελέγχου (1ms σε 2ms στα 50Hz) σε εντολές θέσης.
• Κατανομή ισχύος:Παρέχει καθαρά 5V ή 6V στον σερβοκινητήρα και το IC ελέγχου.
• Επεξεργασία σχολίων:Διαβάζει το εσωτερικό ποτενσιόμετρο για να επαληθεύσει τη θέση και να κλείσει τον βρόχο ελέγχου.

Σχέδια υψηλής αξιοπιστίας περιλαμβάνουν επίσης ανίχνευση ρεύματος για ανίχνευση υπερφόρτωσης και οπτική απομόνωση για θόρυβο.

Βασικές Τεχνικές Προδιαγραφές

Οι ακόλουθες παράμετροι αντιπροσωπεύουν βιομηχανικά πρότυπα για σχέδια PCBA ελέγχου σερβομηχανισμού RC. Αυτά ισχύουν τόσο για τις αποκλειστικές πλακέτες προγραμμάτων οδήγησης σερβομηχανισμού όσο και για τις ενσωματωμένες διατάξεις PCBA δέκτη.

Προδιαγραφές ισχύος εισόδου

Προδιαγραφές σήματος ελέγχου

Εσωτερικά εξαρτήματα Servo PCBA (μέσα στο Servo)

Ένας τυπικός σερβομηχανισμός RC περιέχει ένα μικρό PCBA με αυτά τα εξαρτήματα:

Κανόνες διάταξης PCBA για αξιοπιστία RC Servo

Στην Unixplore Electronics, γνωρίζουμε ότι οι περισσότερες βλάβες σερβομηχανισμού RC προέρχονται από το PCB. Ακολουθούμε αυτούς τους 8 κανόνες για να εξασφαλίσουμε αξιόπιστη λειτουργία σε κάθε σχέδιο που παραδίδουμε.

1. Κατανομή ισχύος: Γείωση αστεριών

• Ποτέ αλυσιδωτή μαργαρίτα. Κάθε γείωση σερβομηχανισμού θα πρέπει να επιστρέφει απευθείας στο σημείο γείωσης του τροφοδοτικού.
• Ξεχωριστή γείωση ισχύος και σήματος. Σε σχέδια PCBA πολλαπλών σερβιτόρων, χωρίστε το επίπεδο γείωσης και συνδέστε το σε ένα μόνο σημείο κοντά στην είσοδο της μπαταρίας.
• Πλάτος ίχνους για ισχύ: Για συνεχές ρεύμα 1,5 A, χρησιμοποιήστε ελάχιστο πλάτος ίχνους 1,5 mm με χαλκό 1 ουγκιά.

2. Τοποθέτηση πυκνωτή αποσύνδεσης

Οι σερβοκινητήρες παράγουν σημαντικό ηλεκτρικό θόρυβο. Ένας τυπικός σερβομηχανισμός μπορεί να παράγει έως και 200 ​​mV θόρυβο κορυφής σε κορυφή στη γραμμή τροφοδοσίας 5V.

Απαιτούμενη αποσύνδεση ανά βύσμα σερβομηχανισμού:

• Ηλεκτρολυτικός πυκνωτής 100µF έως 470µF (χειρίζεται την εισβολή κινητήρα)
• Κεραμικός πυκνωτής 100nF (φίλτρα θορύβου υψηλής συχνότητας)
• Τοποθετήστε τους πυκνωτές σε απόσταση 10 mm από τους ακροδέκτες τροφοδοσίας σερβομηχανισμού

Μαζική χωρητικότητα για ολόκληρο το PCBA: Προσθέστε έναν μεγάλο πυκνωτή (1000µF έως 4700µF) στην κύρια είσοδο ισχύος. Αυτό αποτρέπει το brownout όταν ξεκινούν πολλαπλοί σερβομηχανισμοί ταυτόχρονα.

3. Δρομολόγηση σήματος PWM

• Διατηρήστε τα ίχνη PWM σύντομα και άμεσα. Τα μακριά ίχνη λειτουργούν ως κεραίες για θόρυβο.
• Αποφύγετε την εκτέλεση ιχνών PWM παράλληλα με τα καλώδια τροφοδοσίας. Χρησιμοποιήστε διασταύρωση 90 μοιρών εάν είναι απαραίτητο.
• Προσθέστε μια αντίσταση σειράς 100Ω έως 470Ω στον ακροδέκτη εξόδου PWM. Αυτό περιορίζει το ρεύμα κατά τις συνθήκες σφάλματος και μειώνει το κουδούνισμα.

4. Διάταξη σύνδεσης Servo

Ο τυπικός σερβο σύνδεσμος 3 ακίδων (σήμα, VCC, γείωση) απαιτεί συγκεκριμένη απόσταση:

• Διάσταση καρφίδων: 2,54 mm (0,1 ίντσα) ή 2,7 mm (υψηλής πυκνότητας)
• Πάχος PCB για μπλοκ σύνδεσης: 1,2 mm έως 1,6 mm
• Θέση ακίδας σήματος: Συνήθως η εσωτερική ακίδα (ακίδα 2 από 3)
• Αλληλουχία ισχύος: Το GND πρέπει να συνδεθεί πριν το VCC κατά την εισαγωγή

Για σχέδια υψηλής πυκνότητας, η απόσταση 2,7 mm μεταξύ των σερβο βυσμάτων επιτρέπει τη συμπαγή διάταξη, διατηρώντας παράλληλα αξιόπιστες συνδέσεις.

5. Ρύθμιση τάσης για το MCU ελέγχου

• Χρησιμοποιήστε ένα ξεχωριστό LDO για το MCU εάν το ίδιο τροφοδοτικό τροφοδοτεί τους σερβομηχανισμούς. Οι αιχμές του ρεύματος σερβομηχανισμού προκαλούν βυθίσεις τάσης που μπορούν να επαναφέρουν τον μικροελεγκτή.
• Συνιστώμενος ρυθμιστής: 5V ή 3,3V LDO με χωρητικότητα τουλάχιστον 200mA και πυκνωτές εισόδου/εξόδου 1μF.
• Δίοδος προστασίας: Προσθέστε μια δίοδο 1N4007 ή Schottky στην είσοδο για προστασία από την αντίστροφη πολικότητα.

6. Καταστολή θορύβου στον κινητήρα (για σχεδιασμό εσωτερικού Servo PCBA)

Εάν σχεδιάζετε ένα PCBA που μπαίνει μέσα σε ένα σερβομηχανισμό, προσθέστε καταστολή θορύβου απευθείας στους ακροδέκτες του κινητήρα:

• Κεραμικός πυκνωτής 100nF συγκολλημένος απευθείας στους ακροδέκτες του κινητήρα.
• Συνδέστε τον αρνητικό πυκνωτή στο περίβλημα του κινητήρα για πρόσθετη θωράκιση (μειώνει τον θόρυβο έως και 200 ​​mV).
• Προαιρετικά: Προσθέστε σφαιρίδια φερρίτη σε καλώδια κινητήρα για περιβάλλοντα ακραίου θορύβου.

7. Ανίχνευση ρεύματος για ανίχνευση υπερφόρτωσης

Τα προηγμένα σχέδια σερβο PCBA περιλαμβάνουν την τρέχουσα παρακολούθηση:

• Αντίσταση διακλάδωσης: 0,1Ω έως 0,5Ω, ανοχή 1% — δημιουργεί τάση ανάλογη του ρεύματος
• Διαφορικός ενισχυτής: Απολαβή 10 έως 20 — ενισχύει την τάση διακλάδωσης σε μετρήσιμο επίπεδο
• Είσοδος ADC: Ελάχιστο 10 bit — τροφοδοτεί τα τρέχοντα δεδομένα για τον έλεγχο της MCU

Ένα shunt 100mΩ παράγει 50mV στα 500mA και 150mV στα 1,5A. Με έναν ενισχυτή απολαβής 5x, αυτό γίνεται 250mV έως 750mV, κατάλληλο για εισόδους ADC 3,3V.

8. Μόνωση και Μηχανική Προστασία

Οι εσωτερικές πλακέτες σερβο PCBA πρέπει να προστατεύονται φυσικά:

• Μονωτική ταινία: Τοποθετήστε ηλεκτρική ταινία μεταξύ του PCBA και της μεταλλικής θήκης σερβομηχανισμού. Αυτό αποτρέπει τα βραχυκυκλώματα από τις συνδέσεις συγκόλλησης ή τα καλώδια εξαρτημάτων που αγγίζουν τη θήκη.
• Σύμμορφη επίστρωση: Για εφαρμογές σε εξωτερικούς χώρους ή με υψηλή υγρασία, προσθέστε ακρυλική σύμμορφη επίστρωση για να αποφύγετε τη διάβρωση.

Δημιουργία σήματος ελέγχου (Θέματα κωδικού MCU)

Η σωστή παραγωγή PWM είναι κρίσιμη για λειτουργία χωρίς jitter. Εδώ είναι οι βασικές παράμετροι:

Διαμόρφωση PWM

Παράδειγμα Κωδικού MCU Ψευκώδικας

// Υπολογίστε τον κύκλο λειτουργίας για παλμό 1500µs
    // Υποθέτει περίοδο PWM = 20ms, ρολόι = 1MHz prescaler

    παλμός_πλάτος_us = 1500
    period_counts = 20000 // 20ms σε μικροδευτερόλεπτα
    duty_counts = παλμός_πλάτος_us
    set_pwm_duty(duty_counts)

Κατά τη δοκιμή, χρησιμοποιήστε έναν παλμογράφο για να επαληθεύσετε το σήμα PWM. Η πτώση της άκρης του παλμού ενεργοποιεί το σερβομηχανισμό για να διαβάσει τη θέση.

Συνήθεις λειτουργίες αποτυχίας και επιδιορθώσεις

Σημαντική σημείωση σχετικά με την εναλλαγή ισχύος:Ποτέ μην αλλάζετε τη γραμμή γείωσης του σερβομηχανισμού για να την απενεργοποιήσετε. Όταν ανοίγει η γείωση, ο σερβομηχανισμός εξακολουθεί να λαμβάνει ισχύ μέσω της γραμμής σήματος PWM ή άλλων διαδρομών, με αποτέλεσμα τη λειτουργία υπό τάση 3,2 V και την ακανόνιστη συμπεριφορά. Πάντα να αλλάζετε τη γραμμή VCC χρησιμοποιώντας MOSFET καναλιού P ή ρελέ.

RC Servo PCBA FAQ

Ακολουθούν τρεις τεχνικές ερωτήσεις που λαμβάνουμε συχνά από μηχανικούς ρομποτικής και σχεδιαστές συστημάτων RC.

Ε1: Γιατί οι σερβομηχανισμοί μου συσπώνται τυχαία όταν τους ελέγχω από το προσαρμοσμένο PCBA μου με ESP32 ή Arduino;

ΕΝΑ:Έχετε πρόβλημα θορύβου ρεύματος, σχεδόν σίγουρα. Ακολουθεί η διαγνωστική ακολουθία που προτείνουμε στο Unixplore Electronics:

Βήμα 1— Ελέγξτε την τροφοδοσία ρεύματος με έναν παλμογράφο: Μετρήστε τη γραμμή 5 V απευθείας στον σύνδεσμο του σερβομηχανισμού ενώ ο σερβομηχανισμός κινείται. Εάν δείτε περισσότερα από 200 mV κυματισμού (από κορυφή σε κορυφή), η αποσύνδεσή σας είναι ανεπαρκής.

Βήμα 2— Προσθήκη χύδην χωρητικότητας: Τοποθετήστε έναν ηλεκτρολυτικό πυκνωτή 1000µF έως 4700µF στους ακροδέκτες εισόδου ισχύος. Οι σερβοκινητήρες αντλούν υψηλά ρεύματα εισόδου (3–10× ρεύμα λειτουργίας) όταν αρχίζουν να κινούνται. Χωρίς χύδην χωρητικότητα, η τάση πέφτει κάτω από 4 V, προκαλώντας επαναφορά ή ακανόνιστη συμπεριφορά του IC ελέγχου.

Βήμα 3— Διαχωρίστε την ισχύ MCU από την ισχύ σερβομηχανισμού: Τα χειρότερα σχέδια λειτουργούν το MCU και οι σερβομηχανισμοί από τον ίδιο ρυθμιστή τάσης. Χρησιμοποιήστε δύο ξεχωριστούς ρυθμιστές:

• Ένα 5V/500mA LDO για το MCU και τη λογική.
• Μια ξεχωριστή παροχή 5V/3A (ή απευθείας σύνδεση μπαταρίας) για τους σερβομηχανισμούς.

Βήμα 4— Προσθέστε αποσύνδεση σε κάθε βύσμα σερβομηχανισμού: Τοποθετήστε έναν ηλεκτρολυτικό πυκνωτή 100µF και έναν κεραμικό πυκνωτή 100nF απευθείας στις ακίδες VCC και GND κάθε σερβο βύσματος. Ο κεραμικός πυκνωτής φιλτράρει τον θόρυβο υψηλής συχνότητας από τις βούρτσες του κινητήρα. το ηλεκτρολυτικό χειρίζεται αιχμές ρεύματος χαμηλής συχνότητας.

Βήμα 5— Ελέγξτε την ποιότητα του σήματος PWM: Χρησιμοποιήστε έναν παλμογράφο για να δείτε τον ακροδέκτη PWM. Αν δείτε να κουδουνίζει (υπέρβαση) στις ακμές που ανεβαίνουν ή πέφτουν, προσθέστε μια αντίσταση σειράς 100Ω στον ακροδέκτη MCU. Αυτό μειώνει το σήμα και αποτρέπει την εσφαλμένη ενεργοποίηση.

Η ουσία:Το 90% των προβλημάτων σέρβο jitter σχετίζονται με την ισχύ και όχι με κώδικα. Διορθώστε πρώτα την κατανομή ισχύος.

Ε2: Πώς μπορώ να σχεδιάσω ένα PCBA που ελέγχει πολλαπλούς σερβομηχανισμούς (8 έως 16 κανάλια) χωρίς διακοπή λειτουργίας;

ΕΝΑ:Αυτό απαιτεί προσεκτικό προϋπολογισμό ισχύος και σχεδιασμό διάταξης. Εδώ είναι η τεχνική προσέγγιση για έναν σερβοελεγκτή PCBA 16 καναλιών.

Βήμα 1— Υπολογισμός συνολικών απαιτήσεων ισχύος:

• Κάθε τυπικός σερβομηχανισμός αντλεί 200mA έως 500mA κατά την κανονική λειτουργία.
• Το μέγιστο ρεύμα ακινητοποίησης μπορεί να φτάσει τα 1,5A έως 3A ανά σερβομηχανισμό.
• Για 16 σερβομηχανισμούς: 16 × 1,5Α = 24Α δυναμικό αιχμής.

Βήμα 2— Σχεδιάστε την κατανομή ισχύος:

• Κύρια είσοδος ρεύματος: Χρησιμοποιήστε τροφοδοσία 5V έως 6V με ονομαστική τιμή 30Α τουλάχιστον.
• Σύνδεσμος εισόδου: XT60 ή βιδωτός ακροδέκτης (όχι μικρή κεφαλίδα 2 ακίδων).
• Κύρια ίχνη ισχύος: πλάτος 8 mm έως 10 mm με χαλκό 2 oz ή χρησιμοποιήστε ειδικό επίπεδο ισχύος στο στρώμα 2.
• Ράβδοι διαύλου: Για ρεύματα πάνω από 15Α, προσθέστε χάλκινες ράβδους διαύλου ή χρησιμοποιήστε εξωτερική καλωδίωση.

Βήμα 3— Εφαρμογή σταδιακής διανομής ισχύος:

• Δρομολογήστε παχιά ίχνη ισχύος (5 mm+) σε κεντρικό σημείο διανομής.
• Από εκείνο το σημείο, εκτελέστε μεμονωμένα ίχνη 1,5 mm σε κάθε υποδοχή σερβομηχανισμού.
• Προσθέστε έναν πυκνωτή 470µF σε κάθε σερβο βύσμα (κατανεμημένη χωρητικότητα, όχι μόνο ένα μεγάλο καπάκι στην είσοδο).

Βήμα 4— Χρήση οπτικής απομόνωσης για γραμμές σήματος (προηγμένες):

• Για βιομηχανικά περιβάλλοντα ή περιβάλλοντα υψηλού θορύβου, απομονώστε τα σήματα PWM χρησιμοποιώντας οπτικούς συζεύκτες (π.χ. 4N35 ή PC817).
• Αυτό αποτρέπει τον θόρυβο του κινητήρα από τη σύζευξη πίσω στο MCU και την πρόκληση επαναφοράς.
• Τα μεμονωμένα σχέδια απαιτούν ξεχωριστούς τομείς ισχύος (πλευρά MCU και πλευρά σερβομηχανισμού).

Βήμα 5— Προσθήκη περιορισμού ρεύματος ή μαλακής εκκίνησης:

• Χρησιμοποιήστε ένα MOSFET με κύκλωμα μαλακής εκκίνησης για να αυξήσετε την ισχύ του σερβομηχανισμού από 10ms έως 50ms.
• Αυτό αποτρέπει την αρχική εισροή και από τους 16 σερβομηχανισμούς από την κατάρρευση της παροχής.
• Εναλλακτικά, ενεργοποιήστε τους σερβομηχανισμούς με τη σειρά (καθυστέρηση 5 ms μεταξύ του καθενός).

Βήμα 6— Σύσταση στοίβας στρώματος PCB για 16+ κανάλια:

• Επίπεδο 1: Σήμα (PWM, ανάδραση)
• Στρώμα 2: Επίπεδο γείωσης (συμπαγής ροή)
• Επίπεδο 3: Αεροπλάνο ισχύος (5V ή Vservo)
• Επίπεδο 4: Σήμα ή δευτερεύουσα γείωση

Αυτή η στοίβα ελαχιστοποιεί την περιοχή βρόχου και μειώνει το EMI μεταξύ των καναλιών.

Ε3: Μπορώ να χρησιμοποιήσω το ίδιο σχέδιο PCBA για διαφορετικές μάρκες σερβομηχανημάτων (Futaba, Hitec, Spektrum, generic);

ΕΝΑ:Ναι, με τρία σημαντικά ζητήματα συμβατότητας.

Θεώρηση 1— Τα πρότυπα σήματος PWM είναι συνεπή: Όλοι οι σερβομηχανισμοί RC χρησιμοποιούν το ίδιο πρότυπο PWM 50Hz με παλμούς 1ms έως 2ms. Η λογική παραγωγής PWM του PCBA σας λειτουργεί καθολικά.

Θεώρηση 2— Οι απαιτήσεις ισχύος ποικίλλουν σημαντικά:

Το PCBA σας πρέπει να έχει σχεδιαστεί για τον υψηλότερο ρεύμα σερβομηχανισμού που σκοπεύετε να χρησιμοποιήσετε. Σχεδιασμός για συνεχή 2Α και κορυφή 5Α ανά κανάλι για να καλύπτει τους περισσότερους τυπικούς και υψηλής ροπής σερβομηχανισμούς.

Θεώρηση 3— Συμβατότητα σύνδεσης:

• Οι περισσότεροι σερβομηχανισμοί χρησιμοποιούν μια τυπική θηλυκή κεφαλίδα 3 ακίδων με απόσταση 2,54 mm (0,1 ίντσα).
• Η θέση της ακίδας σήματος διαφέρει ανά επωνυμία:
  • Futaba: Το σήμα είναι η πιο εσωτερική ακίδα (ακίδα 2)
  • Hitec και Spektrum: Το σήμα είναι pin 1 ή pin 3 ανάλογα με το μοντέλο
• Σχεδιάστε το PCBA σας με ξεκάθαρα επισημασμένα pinouts (S, +, –). Χρησιμοποιήστε μια αρσενική κεφαλίδα 3 ακίδων (όπως ένα τυπικό καλώδιο επέκτασης σερβομηχανισμού), ώστε κάθε σερβομηχανισμός να μπορεί να συνδεθεί απευθείας.

Θεώρηση 4— Το εσωτερικό PCBA του σερβομηχανισμού (μέσα στον σερβομηχανισμό) δεν είναι εναλλάξιμα: Εάν σχεδιάζετε το εσωτερικό PCBA που μπαίνει μέσα στο περίβλημα του σερβομηχανισμού (αντικαθιστώντας την αρχική πλακέτα ελέγχου), αυτό είναι ειδικό για τη μάρκα. Διαφορετικοί σερβομηχανισμοί έχουν διαφορετικά:

• Τιμές αντίστασης ποτενσιόμετρου (5kΩ έναντι 10kΩ)
• Μεγέθη κινητήρα και τρέχουσες βαθμολογίες
• Θέσεις οπών μηχανικής τοποθέτησης
• Διαστάσεις θήκης

Για εσωτερική σχεδίαση PCBA, δημιουργήστε αντίστροφη μηχανική στο πρωτότυπο ή αποκτήστε λεπτομερείς προδιαγραφές για το συγκεκριμένο μοντέλο σερβομηχανισμού. Για σχέδια εξωτερικών προγραμμάτων οδήγησης PCBA (η πλακέτα που συνδέεται με τυπικές υποδοχές σερβομηχανισμού), η συμβατότητα είναι εξαιρετική σε όλες τις μεγάλες μάρκες RC.

Δοκιμή του RC Servo PCBA σας

Πριν εγκρίνετε ένα σχέδιο για παραγωγή, εκτελέστε αυτές τις πέντε δοκιμές:

Περίληψη: Σχεδιάζοντας ένα αξιόπιστο RC Servo PCBA

Ένα ισχυρό σερβο PCBA RC ορίζεται από πέντε αποφάσεις μηχανικής:

1. Επαρκής χωρητικότητα όγκου(1000µF έως 4700µF) στην κύρια είσοδο ισχύος.
2. Ξεχωριστοί τομείς ισχύοςγια το MCU (με ρύθμιση LDO) και τους σερβομηχανισμούς (άμεση μπαταρία ή ρυθμιστής υψηλού ρεύματος).
3. Γείωση με αστέριμε ξεχωριστές επιστροφές γείωσης ισχύος και σήματος.
4. Πυκνωτές αποσύνδεσηςσε κάθε σερβο βύσμα (100μF ηλεκτρολυτικό + 100nF κεραμικό).
5. Σωστή ρύθμιση σήματος PWMμε αντιστάσεις σειράς και μικρά ίχνη.

Για σχέδια πολλαπλών σερβομηχανισμών (8+ κανάλια), χρησιμοποιήστε ένα PCB 4 επιπέδων με αποκλειστική ισχύ και επίπεδα γείωσης. Για εσωτερικά σχέδια PCBA σερβομηχανισμού, προσθέστε καταστολή θορύβου κινητήρα (100nF στους ακροδέκτες του κινητήρα) και μονωτική ταινία για να αποτρέψετε τα βραχυκυκλώματα της θήκης. Αυτές οι πρακτικές παρέχουν σταθερά λειτουργία χωρίς jitter και μακροπρόθεσμη αξιοπιστία τόσο σε εφαρμογές RC όσο και σε εφαρμογές ρομποτικής.
