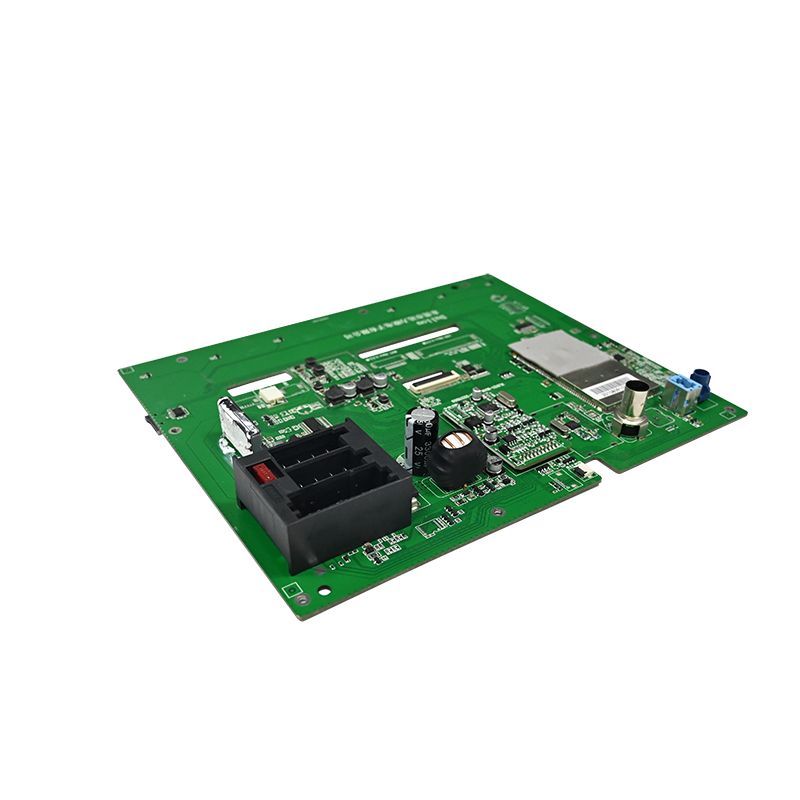

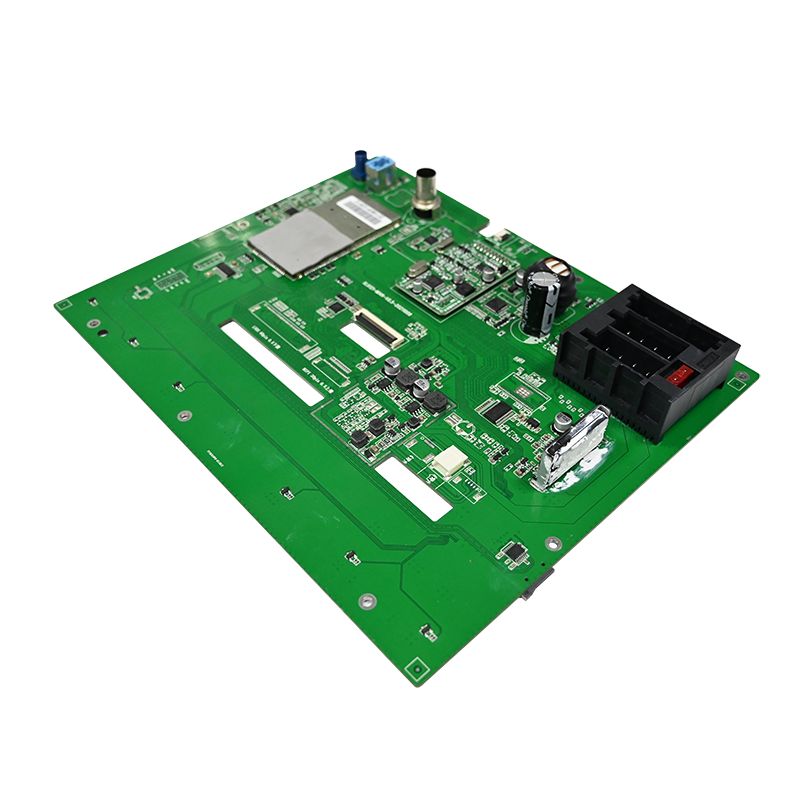

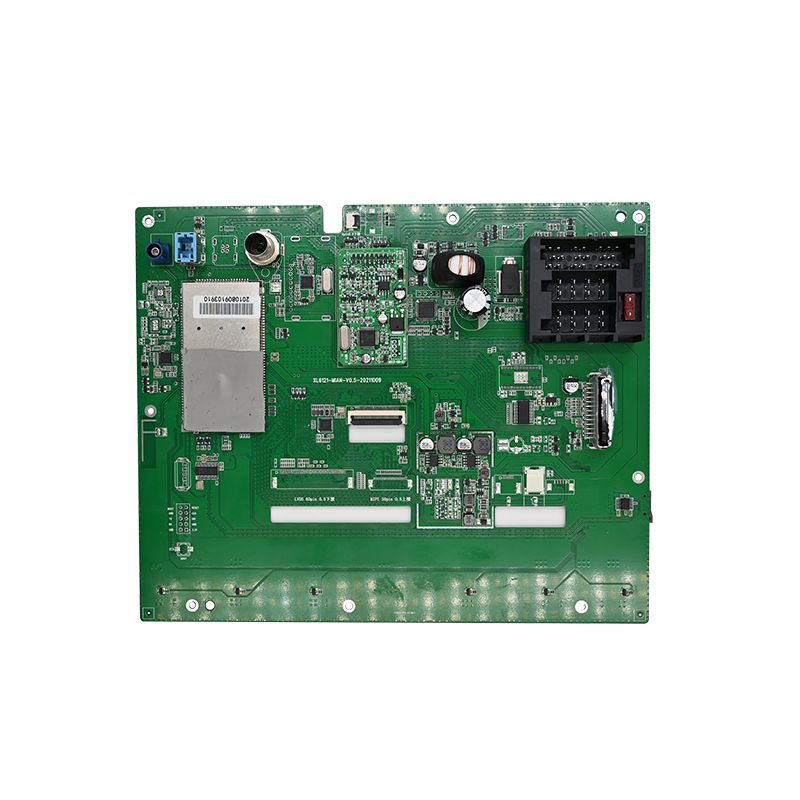

Dash Cam PCBA

Βασικές προδιαγραφές ποιότητας για Dash Cam PCBA

Καθορίστε αυτές τις παραμέτρους πριν από την προμήθεια εξαρτημάτων. Κάθε απόφαση απορρέει από θερμικές και δονητικές απαιτήσεις.

Λειτουργικό περιβάλλον για χρήση αυτοκινήτου

Προϋπολογισμός Θερμικής Διαχείρισης

Κρίσιμο: Μείωση όλων των ηλεκτρολυτικών πυκνωτών σε ονομαστική τάση 50% στους 105°C. Ένα καπάκι 6,3 V σε ράγα 5 V αποτυγχάνει μέσα σε 6 μήνες.

Επιλογή εξαρτημάτων για υψηλής ποιότητας Dash Cam PCBA

Η καλή ποιότητα ξεκινά με ανταλλακτικά κατηγορίας αυτοκινήτου. Τα εξαρτήματα καταναλωτή προκαλούν αστοχίες πεδίου.

Συναρμολόγηση αισθητήρα εικόνας και φακού

Αποφύγετε τους αισθητήρες ρολού χωρίς καθολική επαναφορά. Η γρήγορη κίνηση δημιουργεί λοξή που κάνει τις πλάκες δυσανάγνωστες.

Αρχιτεκτονική επεξεργαστή και μνήμης

Κανόνας αξιοπιστίας: Χρησιμοποιήστε ξεχωριστό LDO για την τάση αναφοράς της μνήμης DDR (VREF). Η σύνδεσή του σε VDD μέσω διαιρέτη αντίστασης προκαλεί ανατροπές bit πάνω από 70°C.

Αλυσίδα τροφοδοσίας (το πιο κρίσιμο)

Μια κάμερα ταμπλό PCBA αποτυγχάνει εδώ περισσότερο από οπουδήποτε αλλού.

Εισάγετε κυματισμό 200 mVpp στα 100 kHz σε είσοδο 12 V. Το βίντεο δεν πρέπει να εμφανίζει οριζόντιες γραμμές.

Διάταξη PCBA για ακεραιότητα σήματος και διάδοση θερμότητας

Η διάταξη καθορίζει εάν ένα PCBA με ταμπλό κάμερα καταγράφει αξιόπιστα ή κλειδώνει στην κυκλοφορία.

Σύσταση στοίβας επιπέδων (Ελάχιστο 6 επιπέδων)

Κρίσιμοι κανόνες δρομολόγησης

Ίχνη DDR3L – σύνθετη αντίσταση 50Ω ±10%, ίχνη ομάδας 8 εντός μήκους 0,5 mm
MIPI CSI (αισθητήρας σε SoC) – διαφορικά ζεύγη, αναντιστοιχία μήκους < 0,2 mm
Υποδοχή κάρτας SD – αντιστάσεις σειράς 22Ω κοντά στο SoC για έλεγχο υπέρβασης
Κρύσταλλο (27 MHz) – προστατευτικό δακτύλιο με γειωμένες αγωγές, χωρίς επίπεδο ισχύος από κάτω

Έλεγχοι διαδικασίας παραγωγής για συνέπεια

Το υψηλής ποιότητας dash cam PCBA απαιτεί στατιστικό έλεγχο διεργασιών (SPC) σε κάθε γραμμή.

Πάστα συγκόλλησης και Reflow

Οπτική επιθεώρηση και ακτινογραφία

AOI (αυτόματη οπτική) – ελέγχει την πολικότητα των εξαρτημάτων, τις γέφυρες συγκόλλησης, τα ανυψωμένα καλώδια
AXI (ακτινογραφία) – υποχρεωτικό για πακέτα BGA (SoC και DRAM). Αναλογία κενών κάτω από τη μπάλα < 25%
ICT (δοκιμή εντός κυκλώματος) – επαληθεύει τις ράγες ισχύος, τα ρολόγια και τα σήματα επαναφοράς πριν αναβοσβήνουν το υλικολογισμικό

Δοκιμές επικύρωσης πριν από τη μαζική παραγωγή

Κάθε σχεδιασμός PCBA κάμερας ταμπλό πρέπει να περάσει αυτές τις έξι δοκιμές.

FAQ – Συνήθεις ερωτήσεις σχετικά με την ποιότητα Dash Cam PCBA

Ε1: Γιατί πολλά σχέδια PCBA κάμερας ταμπλό αποτυγχάνουν μετά από 6 μήνες λειτουργίας στάθμευσης;
Α: Η κύρια αστοχία είναι η υποβάθμιση του υπερπυκνωτή ή της μπαταρίας από τη συνεχή εκ των υστέρων φόρτιση σε υψηλή θερμοκρασία. Η λειτουργία στάθμευσης διατηρεί το ταμπλό PCBA ενεργό για 12+ ώρες καθημερινά σε θερμοκρασίες παρμπρίζ 60–80°C. Προκύπτουν τρεις συγκεκριμένες αστοχίες:
1.Αύξηση ESR υπερπυκνωτή – Τα τυπικά καλύμματα 2,7V/10F αυξάνουν την αντίσταση της ισοδύναμης σειράς από 50 mΩ σε πάνω από 1Ω μετά από 2000 ώρες στους 70°C. Αυτό αποτρέπει το ξέπλυμα της τελικής λίμας όταν διακόπτεται η ανάφλεξη. Χρησιμοποιήστε υπερκαπάκια αυτοκινήτου με ονομαστική θερμοκρασία 85°C με αρχική ESR < 30 mΩ.
2.Θερμικός τερματισμός LDO – Το 3,3V LDO ενεργοποιεί την ανίχνευση κίνησης ενώ είναι σταθμευμένο. Χωρίς ειδικό μετατροπέα buck (90% αποδοτικότητα έναντι 60% για LDO), η θερμοκρασία διακλάδωσης υπερβαίνει τους 125°C. Μετάβαση σε ένα σύγχρονο buck με φάσμα εξάπλωσης.
3.Διαρροή μπαταρίας RTC – Οι εφεδρικές μπαταρίες σε σχήμα νομίσματος (CR1220) διαρρέουν ηλεκτρολύτη πάνω από 80°C, διαβρώνοντας κοντινά ίχνη. Αντικαταστήστε με έναν υπερπυκνωτή 0,1 F για εφεδρικό RTC – δεν υπάρχει κίνδυνος διαρροής.
Επαληθεύετε πάντα τη λειτουργία στάθμευσης με θερμική κάμερα μετά από 4 ώρες σε φούρνο 50°C.

Ε2: Πώς επηρεάζει η τοποθέτηση εξαρτημάτων PCBA την ποιότητα νυχτερινού βίντεο στις κάμερες ταμπλό;
Α: Η τοποθέτηση εξαρτήματος επηρεάζει τη σύζευξη ηλεκτρικού θορύβου στις αναλογικές γραμμές ισχύος και ρολογιού του αισθητήρα εικόνας. Τρεις κανόνες τοποθέτησης επηρεάζουν άμεσα τα νυχτερινά πλάνα:
Διατηρήστε την εναλλαγή των ρυθμιστών σε απόσταση 30 mm από τον αισθητήρα – Ο κυματισμός των 2 MHz από έναν μετατροπέα DC-DC συνδέεται στην αναλογική ράγα 2,8 V του αισθητήρα, εάν τα ίχνη είναι παράλληλα. Μετρήστε με αναλυτή φάσματος – οποιαδήποτε ώθηση πάνω από -85 dBV στη συχνότητα ρολογιού pixel δημιουργεί κάθετες ζώνες σε χαμηλό φωτισμό.
Ξεχωρίστε την ψηφιακή I/O από τις λωρίδες MIPI – Οι γραμμές δεδομένων κάρτας SD (αρμονικές έως 200 MHz) εκπέμπονται στο διαφορικό ρολόι MIPI όταν δρομολογούνται σε γειτονικά επίπεδα. Προσθέστε ένα γειωμένο φράχτη μεταξύ των περιοχών SDIO και MIPI.
Τοποθετήστε τα καλύμματα αποσύνδεσης σε απόσταση 1 mm από τον αισθητήρα – Ένα κεραμικό κάλυμμα 4,7 μF σε κάθε ακίδα τροφοδοσίας απορροφά τον θόρυβο υψηλής συχνότητας. Τα καπάκια μακρύτερα από 2 mm αυξάνουν τον θόρυβο κατά 15 dB, ορατά ως οριζόντιες λωρίδες στις σκιές.
Μια καλά τοποθετημένη κάμερα PCBA παράγει καθαρό νυχτερινό βίντεο όπου οι πινακίδες κυκλοφορίας είναι ευανάγνωστες στα 5 lux. Η κακή διάταξη προσθέτει τεχνουργήματα που αποτυγχάνουν στην ιατροδικαστική εξέταση.

Ε3: Μπορώ να χρησιμοποιήσω το ίδιο ταμπλό PCBA για μπροστινές και πίσω κάμερες;
Α: Όχι, λόγω τριών διαφορών υλικού που δεν μπορούν να επιλυθούν μόνο με το υλικολογισμικό:
Απόσταση εστίασης φακού – Οι μπροστινές κάμερες απαιτούν άπειρη εστίαση (3 μέτρα στον ορίζοντα). Οι πίσω κάμερες χρειάζονται κοντινή εστίαση (0,5 μέτρα μέχρι τον προφυλακτήρα) για εσωτερικούς χώρους hatchback. Το ύψος της κάννης του φακού διαφέρει κατά 1,2 mm. Ένα κοινό PCBA με ρυθμιζόμενο στήριγμα φακού κοστίζει περισσότερο από δύο ειδικά σχέδια.
Προσανατολισμός αισθητήρα εικόνας – Οι μπροστινές κάμερες είναι τοποθετημένες σε όρθια θέση. Οι πίσω κάμερες συχνά τοποθετούνται ανάποδα (κεφαλίδα σε γυαλί). Ο αισθητήρας διαβάζει pixel από πάνω προς τα κάτω. Η ψηφιακή αναστροφή της εικόνας προσθέτει καθυστέρηση 1 καρέ (33 ms στα 30 fps), προκαλώντας αναντιστοιχίες συγχρονισμού στις εγγραφές δύο καναλιών. Η ρύθμιση αναστροφής υλικού μέσω μητρώου απαιτεί διαφορετικά αρχεία διαμόρφωσης αισθητήρα.
Θερμικό περιβάλλον – Το πίσω παρμπρίζ δέχεται 30% λιγότερο ηλιακό φορτίο από το μπροστινό. Ένα βελτιστοποιημένο PCBA στο μπροστινό μέρος με επιθετικό στραγγαλισμό ισχύος ενδέχεται να μην εμπλέκεται ποτέ με ψύξη στο πίσω μέρος, οδηγώντας σε αναντιστοιχία γήρανσης του πυκνωτή. Δύο χρόνια λειτουργίας θα δείξουν ότι η μπροστινή μονάδα παρουσιάζει βλάβη πριν από την πίσω πλευρά.
Αντίθετα, σχεδιάστε μια κοινή μητρική πλακέτα με δύο πλακέτες αισθητήρων ημιώροφου. Η βασική κάμερα ταμπλό PCBA διαθέτει επεξεργαστή και ισχύ. Κάθε πλακέτα αισθητήρα έχει τη δική της βάση φακού, ακίδες προσανατολισμού και πάχος θερμικού μαξιλαριού. Αυτή η προσέγγιση μειώνει το σύνολο των SKU διατηρώντας παράλληλα την ποιότητα της εικόνας.

Στόχοι απόδοσης παραγωγής για καλή ποιότητα

Μια καλής ποιότητας ταμπλό PCBA επιβιώνει για τρία χρόνια καθημερινών εναλλαγών θερμοκρασίας, κραδασμών και μεταβατικών τάσεων. Σχεδιάστε με διαβάθμιση αυτοκινήτου, επικυρώστε με θερμική απεικόνιση και ελέγξτε κάθε παρτίδα παραγωγής. Αυτή η προσέγγιση προσφέρει κάμερες που αποτυπώνουν τη στιγμή που έχει σημασία.
