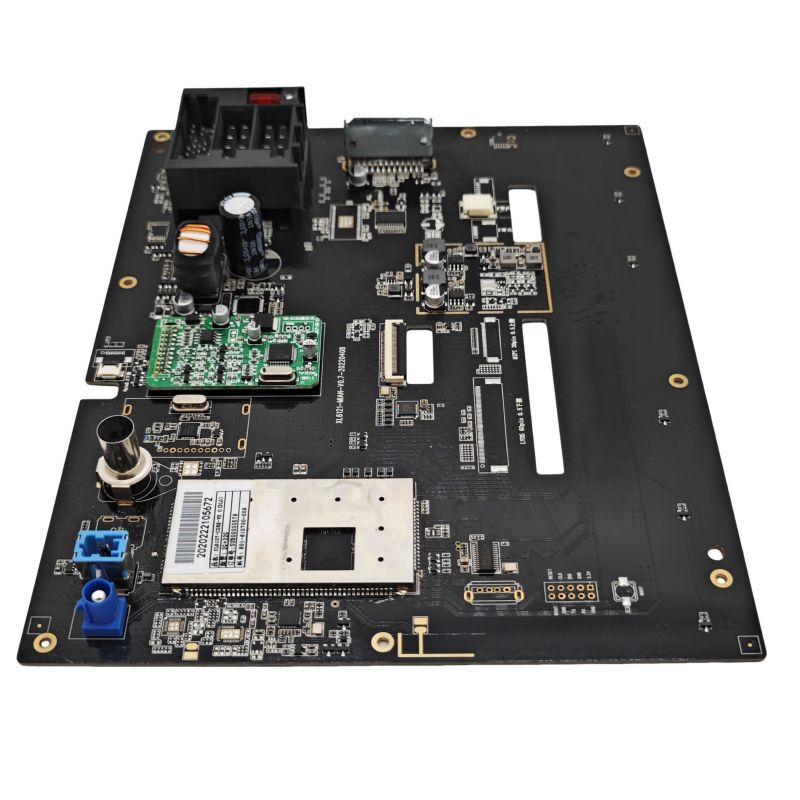

PCBA κεντρικού ελέγχου αυτοκινήτου

Η Unixplore Electronics είναι μια κινεζική εταιρεία που εστιάζει στη δημιουργία και την παραγωγή PCBA κεντρικού ελέγχου αυτοκινήτων πρώτης κατηγορίας από το 2008. Έχουμε πιστοποιήσεις για τα πρότυπα συναρμολόγησης PCB ISO9001:2015 και IPC-610E.

Μοντέλο:UE-159

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τι είναι το PCBA κεντρικού ελέγχου αυτοκινήτου;

Το PCBA κεντρικού ελέγχου αυτοκινήτου υψηλής ποιότητας παρέχεται από τον κινέζο κατασκευαστή Unixplore Electronics. Αγοράστε υψηλής ποιότητας PCBA κεντρικού ελέγχου αυτοκινήτου απευθείας σε χαμηλές τιμές.

Το PCBA κεντρικού ελέγχου αυτοκινήτου είναι αΣυναρμολόγηση πλακέτας τυπωμένου κυκλώματοςχρησιμοποιείται κυρίως σε συστήματα κεντρικού ελέγχου αυτοκινήτων. Μπορεί να μεταφέρει πολλαπλά ηλεκτρονικά εξαρτήματα, όπως επεξεργαστές, μνήμες, τσιπ διασύνδεσης, αισθητήρες, φώτα LED κ.λπ. Συνήθως συνδέεται με τον ενσωματωμένο υπολογιστή και ορισμένους διακόπτες ελέγχου, οι οποίοι μπορούν να ελέγχουν διάφορες λειτουργίες του οχήματος, όπως ήχο, σύστημα πλοήγησης, κλιματισμός, μοτέρ παραθύρου κ.λπ.

Το PCBA κεντρικού ελέγχου αυτοκινήτου πρέπει να υποβληθεί σε αυστηρές δοκιμές και επιθεωρήσεις για να διασφαλιστεί ότι μπορεί να λειτουργήσει κανονικά σε σκληρά περιβάλλοντα και ότι έχει καλές δυνατότητες και σταθερότητα κατά των παρεμβολών. Κατά τη διαδικασία σχεδιασμού και κατασκευής του PCBA κεντρικού ελέγχου αυτοκινήτου, παράγοντες όπως οι κραδασμοί του αυτοκινήτου, οι υψηλές και χαμηλές θερμοκρασίες και οι ηλεκτρομαγνητικές παρεμβολές πρέπει να λαμβάνονται πλήρως υπόψη για να διασφαλιστεί ότι η ποιότητα και η αξιοπιστία του πληρούν τα πρότυπα και τις προδιαγραφές της αυτοκινητοβιομηχανίας.

Με τη συνεχή ανάπτυξη της νοημοσύνης και των ηλεκτρονικών του αυτοκινήτου, οι λειτουργίες και η απόδοση του κεντρικού ελέγχου PCBA αυτοκινήτου βελτιώνονται συνεχώς για να ανταποκρίνονται στις ολοένα και πιο αυστηρές απαιτήσεις για την ασφάλεια, την άνεση και την ευφυΐα του οχήματος.

Το Unixplore παρέχει ενιαία υπηρεσία Turn-Key για το έργο EMS σας. Μη διστάσετε να επικοινωνήσετε μαζί μας για το κτίριο του σκάφους σας, μπορούμε να κάνουμε μια προσφορά σε 24 ώρες αφού λάβουμεΑρχείο GerberκαιΛίστα BOM!

Κεντρικός έλεγχος αυτοκινήτου PCBA Κατασκευή

* Το αρχείο Gerber και η λίστα BOM παρέχονται από τον πελάτη
* Κενό PCB κατασκευασμένο, εξαρτήματα που αγοράσαμε από εμάς
* Κατασκευή PCB με εξαρτήματα πλήρως συναρμολογημένα
* 100% Λειτουργία Δοκιμασμένο ΟΚ πριν από την αποστολή
* Συμβατό με RoHS, διαδικασία κατασκευής χωρίς μόλυβδο
* Γρήγορη παράδοση, με ανεξάρτητο πακέτο ESD
* Υπηρεσία ηλεκτρονικής κατασκευής μιας στάσης για σχεδιασμό PCB, διάταξη PCB, κατασκευή PCB, προμήθεια εξαρτημάτων, συναρμολόγηση PCB SMT και DIP, προγραμματισμό IC, δοκιμή λειτουργίας, συσκευασία και παράδοση

Δυνατότητα συναρμολόγησης PCB & PCB Unixplore

Παράμετρος	Ικανότητα
Επίπεδα	1-40 στρώσεις
Τύπος συναρμολόγησης	Through-Hole (THT), Surface Mount (SMT), Mixed (THT+SMT)
Ελάχιστο μέγεθος στοιχείου	0201(01005 Metric)
Μέγιστο μέγεθος στοιχείου	2,0 in x 2,0 in x 0,4 in (50 mm x 50 mm x 10 mm)
Τύποι πακέτων εξαρτημάτων	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP κ.λπ.
Minimum Pad Pitch	0,5 mm (20 mil) για QFP, QFN, 0,8 mm (32 mil) για BGA
Ελάχιστο πλάτος ίχνους	0,10 mm (4 mil)
Ελάχιστο ίχνος εκκαθάρισης	0,10 mm (4 mil)
Ελάχιστο μέγεθος τρυπανιού	0,15 mm (6 mil)
Μέγιστο μέγεθος πίνακα	18 ίντσες x 24 ίντσες (457 χλστ. x 610 χλστ.)
Πάχος σανίδας	0,0078 ίντσες (0,2 mm) έως 0,236 ίντσες (6 mm)
Υλικό Πίνακα	CEM-3, FR-2, FR-4, High-Tg, HDI, Αλουμίνιο, Υψηλή συχνότητα, FPC, Rigid-Flex, Rogers, κ.λπ.
Φινίρισμα επιφάνειας	OSP, HASL, Flash Gold, ENIG, Gold Finger κ.λπ.
Τύπος πάστας συγκόλλησης	Μόλυβδη ή χωρίς μόλυβδο
Πάχος χαλκού	0,5 ΟΖ – 5 ΟΖ
Διαδικασία Συναρμολόγησης	Reflow Soldering, Wave Soldering, Manual Soldering
Μέθοδοι Επιθεώρησης	Αυτόματη Οπτική Επιθεώρηση (AOI), Ακτινογραφία, Οπτική Επιθεώρηση
Εσωτερικές μέθοδοι δοκιμής	Δοκιμή λειτουργίας, Δοκιμή ανιχνευτή, Δοκιμή γήρανσης, Δοκιμή υψηλής και χαμηλής θερμοκρασίας
Χρόνος ολοκλήρωσης	Δειγματοληψία: 24 ώρες έως 7 ημέρες, Μαζική εκτέλεση: 10 - 30 ημέρες
Πρότυπα συναρμολόγησης PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E class ll

Υπηρεσία EMS Προστιθέμενης Αξίας Unixplore

● Υπηρεσία προ-προγραμματισμού IC με αρχείο σε μορφή HEX, ELF και BIN.
● Εξάρτημα δοκιμής λειτουργίας PCBA κεντρικού ελέγχου αυτοκινήτου προσαρμοσμένο σύμφωνα με τις απαιτήσεις δοκιμής του πελάτη
● Υπηρεσίες κατασκευής κιβωτίων, συμπεριλαμβανομένης της παραγωγής καλουπιών από πλαστικό και μεταλλικό περίβλημα και ανταλλακτικά
● Συμμορφική επίστρωση που περιλαμβάνει επιλεκτική επίστρωση λάκας, γλάστρα από εποξειδική ρητίνη
● Συγκρότημα καλωδίων και καλωδίων
● Συναρμολόγηση τελικού προϊόντος, συμπεριλαμβανομένου του κουτιού, της οθόνης, του διακόπτη μεμβράνης, της επισήμανσης και της προσαρμοσμένης συσκευασίας σε χαρτοκιβώτιο ή κουτί λιανικής πώλησης.
● Διάφορες δοκιμές τρίτων για PCBA είναι διαθέσιμες κατόπιν αιτήματος
● Βοήθεια πιστοποίησης προϊόντων

Διαδικασία Παραγωγής PCBA

1.Αυτόματη εκτύπωση συγκόλλησης
2.Έγινε εκτύπωση με κόλλα συγκόλλησης
3.SMT επιλογή και θέση
4.Η επιλογή και η θέση SMT ολοκληρώθηκαν
5.έτοιμο για επαναροή συγκόλλησης
6.ολοκληρώθηκε η επαναροή συγκόλλησης
7.έτοιμος για AOI
8.Διαδικασία επιθεώρησης AOI
9.Τοποθέτηση εξαρτήματος THT
10.διαδικασία συγκόλλησης κυμάτων
11.Η συναρμολόγηση THT έγινε
12.Επιθεώρηση AOI για συναρμολόγηση THT
13.Προγραμματισμός IC
14.δοκιμή λειτουργίας
15.Έλεγχος και επισκευή QC
16.Διαδικασία σύμμορφης επίστρωσης PCBA
17.Συσκευασία ESD
18.Έτοιμο για αποστολή

Συσκευασία

Για PCBA

Για το τελικό προϊόν
