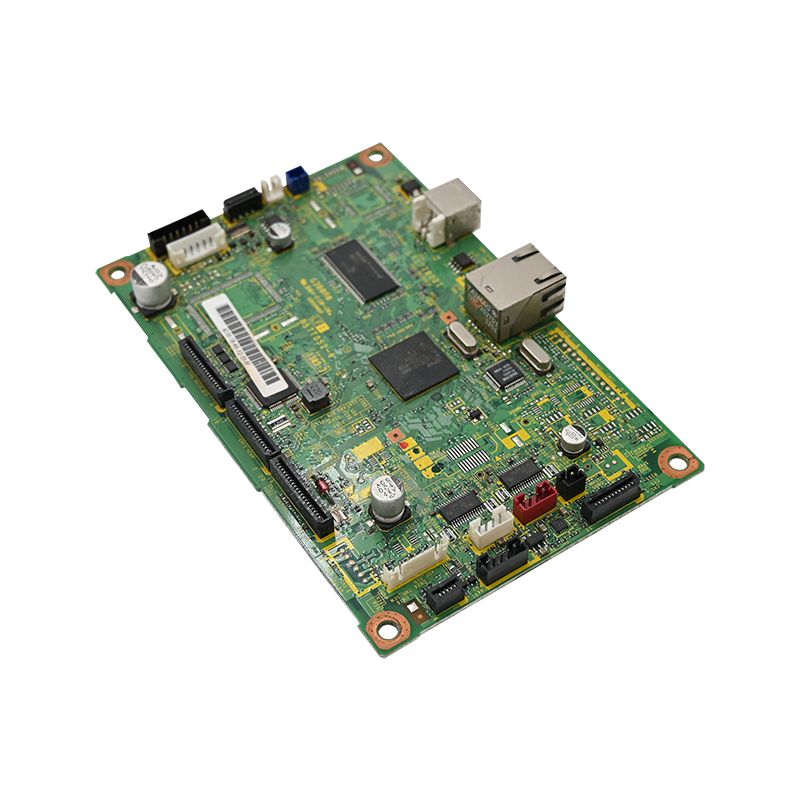

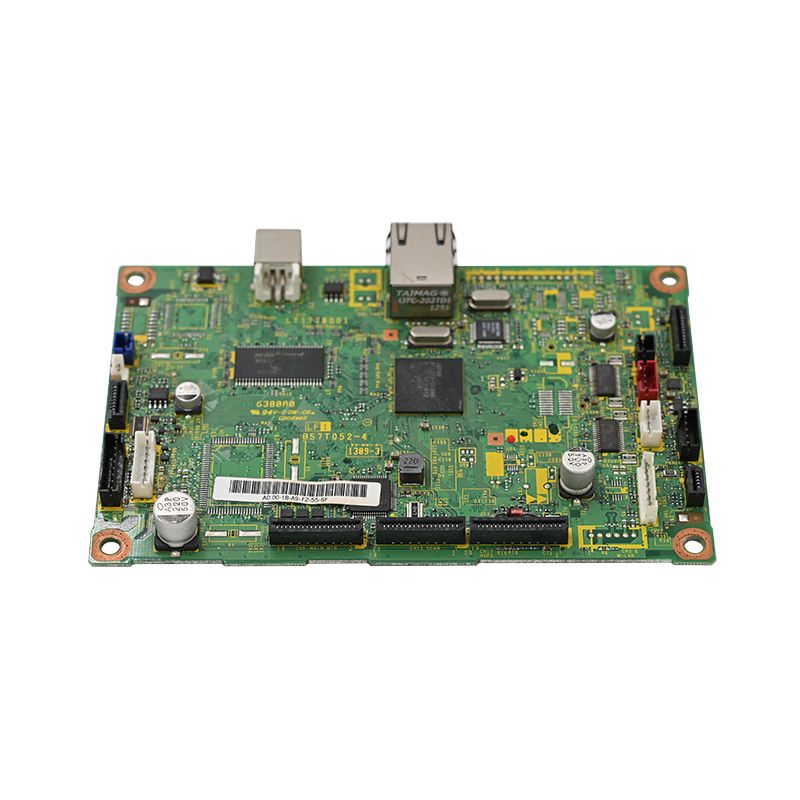

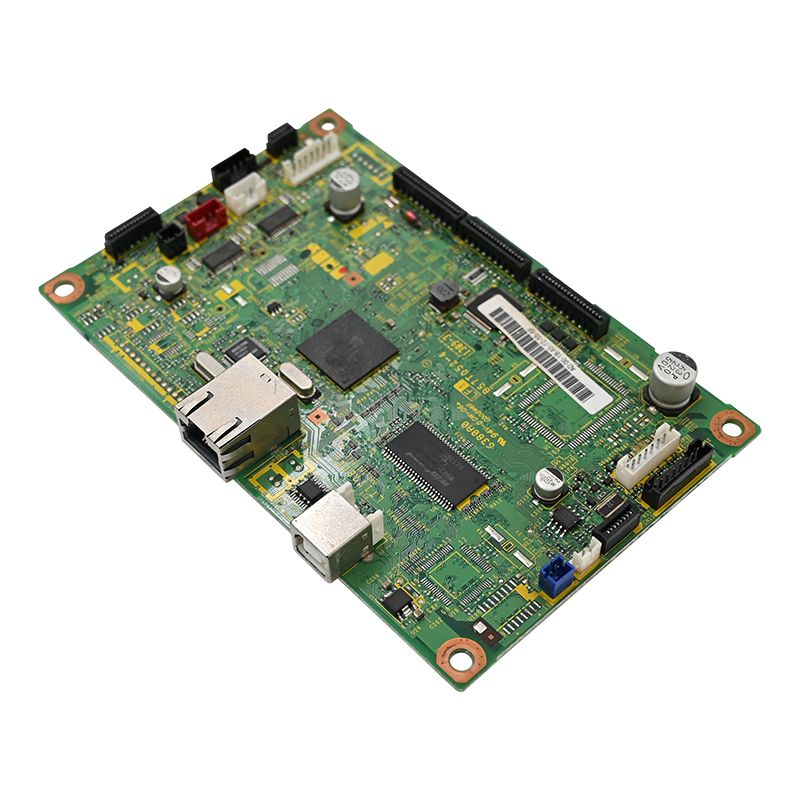

Obd Scanner PCBA

Καθώς τα οχήματα γίνονται όλο και περισσότερο ηλεκτρονικά, η ζήτηση για υψηλής ακρίβειας, ανθεκτικούς σαρωτές OBD2 (On-Board Diagnostics) συνεχίζει να αυξάνεται. Στην Unixplore Electronics, παρέχουμε μια ολοκληρωμένη υπηρεσία κατασκευής PCBA σαρωτή OBD2—από τη διάταξη PCB και την προμήθεια εξαρτημάτων έως τη συναρμολόγηση, τη δοκιμή και την ομοιόμορφη επίστρωση.

Με πάνω από μια δεκαετία εμπειρίας στον τομέα των ηλεκτρονικών αυτοκινήτων, οι λύσεις μας PCBA σαρωτή OBD2 έχουν σχεδιαστεί για να αντέχουν στα σκληρά περιβάλλοντα των συνεργείων επισκευής αυτοκινήτων και των θέσεων κινητήρων.

Γιατί να επιλέξετε το Unixplore για το PCBA του σαρωτή OBD2;

• Ποιότητα κατηγορίας αυτοκινήτου: Οι πλακέτες μας είναι κατασκευασμένες με εξαρτήματα με ονομαστική τιμή από -40°C έως +105°C, εξασφαλίζοντας λειτουργία κάτω από ακραίες θερμοκρασίες κουκούλας.
• Κατασκευή με το κλειδί στο χέρι: Προσφέρουμε υπηρεσία μίας στάσης, συμπεριλαμβανομένης της συναρμολόγησης SMT, των λειτουργικών δοκιμών και της κατασκευής κιβωτίων.
• Εστίαση αξιοπιστίας: Τα χαρακτηριστικά περιλαμβάνουν σχεδιασμό PCB 4 επιπέδων για ακεραιότητα σήματος, ομοιόμορφη επίστρωση για προστασία από τη διάβρωση και αυστηρές δοκιμές εντός κυκλώματος (ICT).
• Πιστοποιημένη αριστεία: Οι εγκαταστάσεις μας είναι πιστοποιημένες κατά ISO 9001:2015 και συμμορφώνονται με τα πρότυπα IPC-610E.

Βασικές προδιαγραφές του PCBA του σαρωτή OBD2

Οι επαγγελματικές μας πλακέτες σαρωτών OBD2 έχουν σχεδιαστεί με αδιαπραγμάτευτες παραμέτρους για να διασφαλίζουν τη συμβατότητα με τα σημερινά οχήματα του 1996 (τόσο βενζίνης όσο και ντίζελ).

Προτεινόμενη προμήθεια BOM & Component

Χρησιμοποιούμε μόνο εξαρτήματα υψηλής ποιότητας που προέρχονται από εξουσιοδοτημένους διανομείς για να εγγυηθούμε μακροζωία και απόδοση.

• Πομποδέκτες: Πομποδέκτης CAN κατηγορίας αυτοκινήτου + πομποδέκτης συμβατός με ISO9141/KWP2000 για στιβαρή επικοινωνία διαύλου.

• Προστασία: Παροδιακή συστοιχία διόδων καταστολής τάσης για προστασία από την απόρριψη φορτίου.

• Συνδεσιμότητα: αρσενικός σύνδεσμος OBD2 16 ακίδων, επιχρυσωμένος με μάνδαλο κλειδώματος (αποτρέπει την οξείδωση της επαφής και εξασφαλίζει μακροπρόθεσμη αξιοπιστία σε συχνούς κύκλους βύσματος).

• Ρυθμιστής τάσης: Ρυθμιστής χαμηλής πτώσης 5V/400mA κατηγορίας αυτοκινήτου εξασφαλίζει σταθερή παροχή ρεύματος.

Η διαδικασία παραγωγής μας: Ποιότητα χωρίς συμβιβασμούς

Ακολουθούμε μια αυστηρή ροή παραγωγής για να ελαχιστοποιήσουμε τις αστοχίες πεδίου και τις επιστροφές εγγύησης.

1. Διάταξη PCB & Ακεραιότητα σήματος

• Γείωση αστεριών: Η αναλογική και η ψηφιακή γείωση διαχωρίζονται και ενώνονται μόνο σε ένα μόνο σημείο κοντά στο τροφοδοτικό για μείωση του θορύβου.

• Έλεγχος σύνθετης αντίστασης: Τα ίχνη CAN_H/CAN_L είναι παράλληλα και ταιριάζουν σε μήκος (διαφορική σύνθετη αντίσταση 120Ω ±10%).

• Τοποθέτηση ESD: Τα εξαρτήματα προστασίας τοποθετούνται εντός 5 mm από τις ακίδες σύνδεσης OBD2 για βέλτιστη ασφάλεια.

2. Συναρμολόγηση & Συγκόλληση

• Συγκόλληση χωρίς μόλυβδο: Χρήση συγκόλλησης SAC305 για συμμόρφωση με το RoHS.

• Υποδοχές διαμπερούς οπής: Καθορίζονται για την υποδοχή OBD2 16 ακίδων για την αποφυγή ρωγμών μετά από επαναλαμβανόμενους κύκλους βύσματος.

• Συμμορφική επίστρωση: Εφαρμόζεται επίστρωση ακρυλικού ή σιλικόνης για προστασία από την υγρασία και τις χημικές σταγόνες.

3. In-Circuit Testing (ICT) & Calibration

Κάθε PCBA σαρωτή OBD2 πρέπει να περάσει ένα αυστηρό πρωτόκολλο πριν από την αποστολή:

• Δοκιμή συνέχειας: Ελέγχει για σορτς και στις 16 ακίδες.

• Δοκιμή χειραψίας: Κυκλοφορεί μέσω CAN, KWP, J1850 χρησιμοποιώντας έναν προγραμματιζόμενο προσομοιωτή οχήματος.

• Έλεγχος τρέχουσας έλξης: Επαληθεύτηκε ότι είναι <70 mA όταν είναι σε αδράνεια (ανάφλεξη απενεργοποιημένη) για να αποφευχθεί η εξάντληση της μπαταρίας του αυτοκινήτου.

Κοινοί τρόποι αποτυχίας και η πρόληψή μας

Υπηρεσίες Προστιθέμενης Αξίας: Ενσωμάτωση Bluetooth/WiFi

Η προσθήκη ασύρματης συνδεσιμότητας σε σαρωτές OBD2 συχνά οδηγεί σε προκλήσεις EMC. Διαθέτουμε την τεχνογνωσία για την επιτυχή ενσωμάτωση Bluetooth/WiFi ενώ τηρούμε τα πρότυπα ηλεκτρομαγνητικής συμβατότητας αυτοκινήτου (π.χ. CISPR 25).

Φυσική απομόνωση: Το τμήμα ασύρματου δικτύου είναι απομονωμένο από ίχνη CAN για την ελαχιστοποίηση των παρεμβολών.
Ξεχωριστή ισχύς: Αποκλειστικός ρυθμιστής τάσης για την ασύρματη μονάδα για την πρόληψη της σύζευξης θορύβου.
Χάντρες φερρίτη και τσοκ κοινής λειτουργίας: Χρησιμοποιούνται σε εισόδους ισχύος και γραμμές CAN για την καταστολή των εκπομπών και τη διασφάλιση της ακεραιότητας του σήματος.

Σχετικά με την Unixplore Electronics

• Η Unixplore Electronics Co., Ltd., που ιδρύθηκε το 2011, είναι κορυφαίος πάροχος υπηρεσιών ηλεκτρονικής κατασκευής με σύμβαση με το κλειδί στο χέρι.

• Χωρητικότητα εργοστασίου: Πάνω από 3.000 τ.μ. εργοστάσιο με 6 γραμμές SMT και 4 γραμμές DIP.

• Ετήσια παραγωγή: Πάνω από 1.500.000 τεμάχια PCBA και 150.000 σετ τελικών προϊόντων.

• Παγκόσμια απήχηση: Εξάγουμε στη Βόρεια Αμερική, την Ευρώπη και την Ωκεανία.

Είστε έτοιμοι να ξεκινήσετε το έργο του σαρωτή OBD2;

• Χωρίς ελάχιστη ποσότητα παραγγελίας (NO MOQ)
• Δωρεάν τεχνική διαβούλευση και έλεγχος DFM
• Αποστολή πρωτότυπου σε μόλις 72 ώρες

Μην αφήνετε τα διαγνωστικά προϊόντα αυτοκινήτου σας να παραμένουν κολλημένα στο στάδιο του σχεδιαγράμματος. Με πάνω από μια δεκαετία εμπειρίας στην κατασκευή ηλεκτρονικών PCBA αυτοκινήτων, το Unixplore σάς βοηθά να μετατρέψετε γρήγορα τα σχέδιά σας σε προϊόντα υψηλής ποιότητας, έτοιμα για μαζική παραγωγή.
