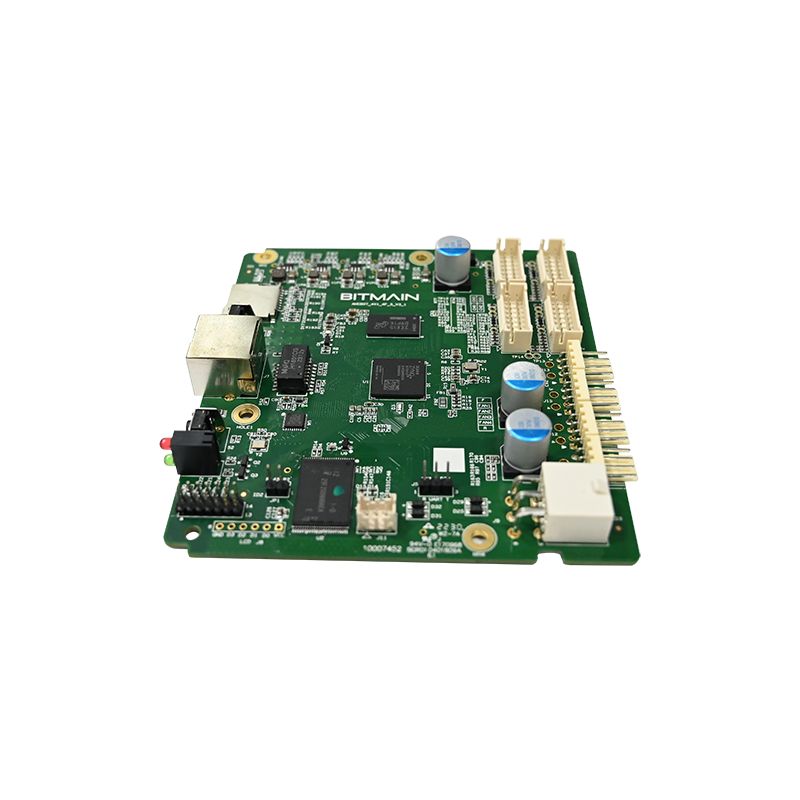

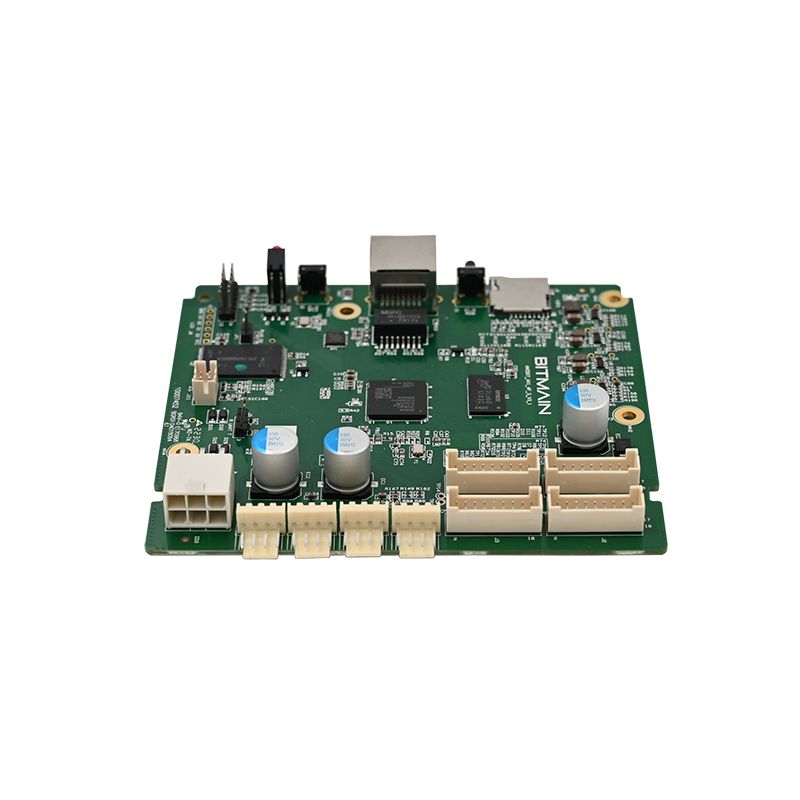

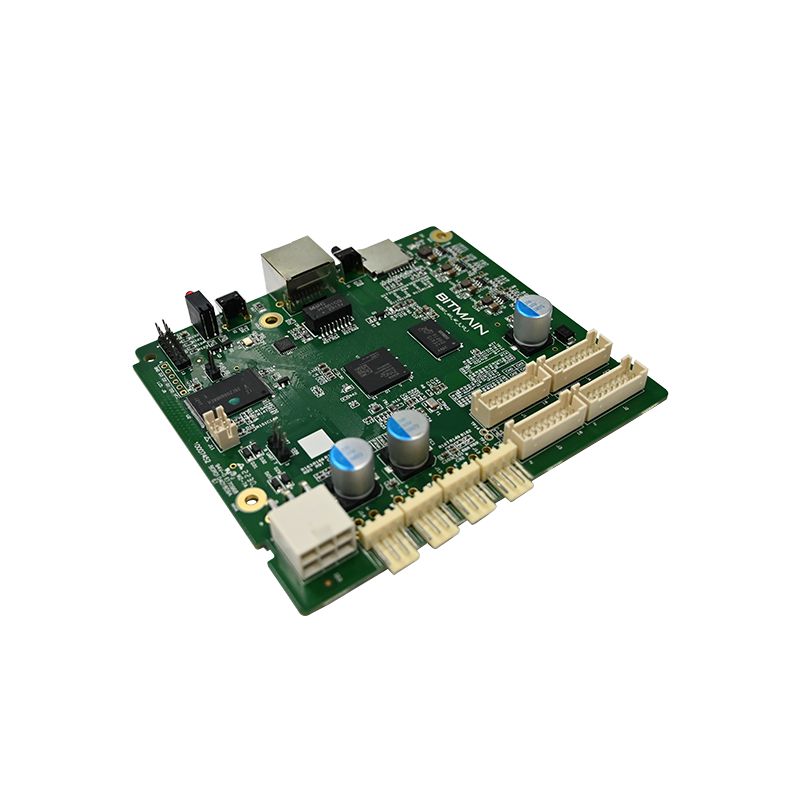

Αισθητήρας κίνησης PCBA

Τι είναι το PCBA με αισθητήρα κίνησης;

Ο αισθητήρας κίνησης PCBA είναι ένα συγκρότημα πλακέτας τυπωμένου κυκλώματος που έχει σχεδιαστεί ειδικά για την ανίχνευση κίνησης χρησιμοποιώντας μετατροπείς υπερύθρων, μικροκυμάτων ή υπερήχων. Σε αντίθεση με το PCBA γενικής χρήσης, οι πλακέτες αισθητήρων κίνησης απαιτούν χαμηλή κατανάλωση ενέργειας, γρήγορη απόκριση αφύπνισης από τον ύπνο και φιλτράρισμα θορύβου για την αποφυγή ψευδών σκανδαλισμών.

Οι μηχανικοί επιλέγουν έναν αισθητήρα κίνησης PCBA με βάση τρεις παραμέτρους: εύρος ανίχνευσης, τύπος σήματος εξόδου και ρεύμα λειτουργίας. Η λανθασμένη επιλογή οδηγεί σε συχνούς ψευδείς συναγερμούς ή χαμένες ανιχνεύσεις.

Βασικά εξαρτήματα ενός PCBA αισθητήρα κίνησης

Κάθε PCBA αισθητήρα κίνησης περιέχει αυτά τα πέντε λειτουργικά μπλοκ:

· Στοιχείο αισθητήρα – PIR (πυροηλεκτρικό), Doppler μικροκυμάτων ή μετατροπέας υπερήχων

· Αναλογικό μπροστινό μέρος – Λειτουργικός ενισχυτής με φίλτρο ζώνης

· Συγκριτής – Ανιχνευτής κατωφλίου με υστέρηση

· Λογική χρονισμού – Ρυθμιζόμενος χρόνος αναμονής και περίοδος κλειδώματος

· Στάδιο εξόδου – Ρελέ, τρανζίστορ ή σήμα λογικού επιπέδου

Τυπικές Εφαρμογές

Λεπτομερείς τεχνικές παράμετροι αυτού του αισθητήρα κίνησης PCBA

Οι ακόλουθες προδιαγραφές αντιπροσωπεύουν ένα τυπικό PCBA αισθητήρα κίνησης υψηλής απόδοσης που χρησιμοποιείται σε εμπορικά και οικιακά προϊόντα ασφαλείας.

Ηλεκτρικά Χαρακτηριστικά

Απόδοση ανίχνευσης

Φυσικές και Περιβαλλοντικές Προδιαγραφές

· Διαστάσεις σανίδας – 32 mm x 28 mm (τυπική) ή προσαρμοσμένη

· Τύπες στερέωσης – Δύο διαμέτρου 3 mm, 25 mm από το κέντρο προς το κέντρο

· Θερμοκρασία λειτουργίας – -20°C έως +70°C

· Θερμοκρασία αποθήκευσης – -40°C έως +85°C

· Ανοχή υγρασίας – 95% RH χωρίς συμπύκνωση

· Σύμμορφη επίστρωση – Προαιρετική (για εξωτερική ή υγρή χρήση)

Ρυθμιζόμενες ρυθμίσεις (DIP Switch ή Jumper)

Τα περισσότερα σχέδια PCBA αισθητήρων κίνησης περιλαμβάνουν παραμέτρους με δυνατότητα διαμόρφωσης από το χρήστη:

Πώς συγκρίνεται αυτό το PCBA με αισθητήρα κίνησης με ανταγωνιστικά σχέδια

Δεν λειτουργούν όλες οι πλακέτες PCBA με αισθητήρα κίνησης εξίσου σε πραγματικές συνθήκες. Ο παρακάτω πίνακας δείχνει κρίσιμες διαφορές.

Συνήθεις ερωτήσεις για PCBA αισθητήρα κίνησης – Μηχανικές απαντήσεις

Αυτές οι τρεις ερωτήσεις υποβάλλονται κάθε εβδομάδα από μηχανικούς υλικού, ολοκληρωμένους και ειδικούς προμηθειών που αξιολογούν τις λύσεις PCBA με αισθητήρα κίνησης.

Ερώτηση 1: Ποια είναι η διαφορά μεταξύ των σχεδίων PIR, φούρνου μικροκυμάτων και αισθητήρα κίνησης διπλής τεχνολογίας PCBA – και ποιο να επιλέξω;

Απάντηση: Ένας αισθητήρας κίνησης PIR (παθητικό υπέρυθρο) PCBA ανιχνεύει αλλαγές στην υπέρυθρη ακτινοβολία από κινούμενα σώματα. Καταναλώνει πολύ χαμηλή ισχύ (15-30μA σε κατάσταση αναμονής), αλλά είναι ευαίσθητο στις διαβαθμίσεις θερμοκρασίας και μπορεί να ενεργοποιηθεί εσφαλμένα από αεραγωγούς HVAC ή ηλιακό φως. Ένας αισθητήρας κίνησης μικροκυμάτων PCBA εκπέμπει RF χαμηλής ισχύος (συνήθως 5,8 GHz ή 10,525 GHz) και μετρά τη μετατόπιση Doppler. Ανιχνεύει μέσω πλαστικών περιβλημάτων και αγνοεί τη θερμοκρασία, αλλά καταναλώνει υψηλότερο ρεύμα (15-25 mA) και μπορεί να διεισδύσει σε τοίχους, προκαλώντας ψευδή εντοπισμό από παρακείμενα δωμάτια. Ένας αισθητήρας κίνησης διπλής τεχνολογίας PCBA περιέχει αισθητήρες PIR και μικροκυμάτων και ενεργοποιείται μόνο όταν και οι δύο ανιχνεύουν κίνηση. Αυτό εξαλείφει σχεδόν όλους τους ψευδείς συναγερμούς, αλλά αυξάνει το κόστος και το ρεύμα αναμονής (2-5 mA). Οδηγός επιλογής: Για φώτα εξωτερικού χώρου που λειτουργούν με μπαταρία, επιλέξτε μόνο PIR. Για ανίχνευση κατάληψης εσωτερικών χώρων όπου οι ψευδείς σκανδαλισμοί δεν είναι αποδεκτοί, επιλέξτε διπλή τεχνολογία. Για αυτόματες πόρτες όπου η ταχύτητα έχει μεγαλύτερη σημασία από τη χρήση ισχύος, επιλέξτε μόνο φούρνο μικροκυμάτων. Τα περισσότερα εμπορικά σχέδια αισθητήρων κίνησης ασφαλείας PCBA χρησιμοποιούν PIR με προηγμένο φιλτράρισμα σήματος ως την καλύτερη ισορροπία κόστους, ισχύος και αξιοπιστίας.

Ερώτηση 2: Πώς μπορώ να προσαρμόσω το εύρος ανίχνευσης και τον χρόνο διατήρησης σε αυτό το PCBA του αισθητήρα κίνησης και μπορούν αυτές οι ρυθμίσεις να αλλάξουν χωρίς να αφαιρέσετε την πλακέτα από το περίβλημά της;

Απάντηση: Αυτό το PCBA με αισθητήρα κίνησης παρέχει τρεις μεθόδους προσαρμογής. Πρώτον, ενσωματωμένα ποτενσιόμετρα: ένα με την ένδειξη "SENS" (ευαισθησία) προσαρμόζει το εύρος ανίχνευσης από 3 μέτρα (πλήρως αριστερόστροφα) έως 12 μέτρα (πλήρως δεξιόστροφα). Ένα δευτερόλεπτο με την ένδειξη "TIME" προσαρμόζει το χρόνο αναμονής από 5 δευτερόλεπτα σε 10 λεπτά. Δεύτερον, διακόπτες DIP: οι περισσότερες πλακέτες περιλαμβάνουν διακόπτη 4 θέσεων για χονδροειδείς ρυθμίσεις του χρόνου αναμονής, του κατωφλίου φωτός και της πολικότητας εξόδου. Τρίτον, για απομακρυσμένη ρύθμιση, ορισμένα σχέδια αισθητήρα κίνησης PCBA περιλαμβάνουν μια ψηφιακή είσοδο που δέχεται εξωτερικά ποτενσιόμετρα ή σήματα ελέγχου 0-10V. Για ρυθμίσεις χωρίς άνοιγμα του περιβλήματος, καθορίστε έναν αισθητήρα κίνησης PCBA με δέκτη τηλεχειρισμού (38 kHz IR ή 433 MHz RF) – αυτό προσθέτει περίπου 1,50 $ στο κόστος BOM. Χωρίς απομακρυσμένη ρύθμιση, πρέπει να ανοίξετε το περίβλημα και να χρησιμοποιήσετε ένα μικρό κατσαβίδι για να περιστρέψετε τα ποτενσιόμετρα. Να προσαρμόζετε πάντα την ευαισθησία μετά την τοποθέτησή του στην τελική του θέση, επειδή οι περιβάλλοντες τοίχοι και το υλικό του δαπέδου επηρεάζουν το εύρος ανίχνευσης. Ξεκινήστε με ευαισθησία στο 50% και αυξήστε μόνο εάν υπάρχουν κενά κάλυψης.

Ερώτηση 3: Ποιος είναι ο τυπικός ρυθμός ψευδούς ενεργοποίησης για αυτό το PCBA του αισθητήρα κίνησης και πώς η αντιστάθμιση θερμοκρασίας μειώνει τους ψευδείς συναγερμούς;

Απάντηση: Σε μια σωστά εγκατεστημένη εφαρμογή (χωρίς άμεσο ηλιακό φως στο φακό, χωρίς αεραγωγούς θερμότητας εντός 2 μέτρων, χωρίς μεγάλα γυάλινα παράθυρα που αντανακλούν την κίνηση), αυτός ο αισθητήρας κίνησης PCBA επιτυγχάνει λανθασμένο ρυθμό ενεργοποίησης μικρότερο από ένα συμβάν ανά 200 ανιχνεύσεις. Χωρίς αντιστάθμιση θερμοκρασίας, ένας αισθητήρας κίνησης PIR PCBA μπορεί να ενεργοποιηθεί εσφαλμένα όταν η θερμοκρασία περιβάλλοντος πλησιάζει τη θερμοκρασία του ανθρώπινου δέρματος (περίπου 37°C ή 98°F). Σε θερμοκρασία δωματίου 30°C, η αναλογία σήματος προς θόρυβο μειώνεται κατά 60% σε σύγκριση με τους 20°C. Αυτός ο αισθητήρας κίνησης PCBA περιλαμβάνει ένα ενσωματωμένο θερμίστορ συνδεδεμένο σε ένα κύκλωμα αντιστάθμισης που αυξάνει το κέρδος κατά 2,5% για κάθε άνοδο 1°C πάνω από τους 25°C. Στους 35°C, το κέρδος είναι 25% υψηλότερο από ό,τι στους 25°C, αποκαθιστώντας την ευαισθησία ανίχνευσης. Η αντιστάθμιση μειώνει επίσης το κέρδος σε χαμηλές θερμοκρασίες (κάτω από 10°C) για την αποφυγή ψευδών σκανδαλισμών από ψυχρά ρεύματα. Τα δεδομένα πεδίου από εγκαταστάσεις PCBA αισθητήρων κίνησης σε κλίματα της Μέσης Ανατολής (οι εξωτερικές θερμοκρασίες φτάνουν τους 45°C) δείχνουν μείωση 78% στους συναγερμούς όχλησης όταν η αντιστάθμιση θερμοκρασίας είναι ενεργοποιημένη έναντι απενεργοποιημένη. Να ενεργοποιείτε πάντα την αντιστάθμιση για εξωτερικούς ή μη κλιματιζόμενους εσωτερικούς χώρους.

Βέλτιστες πρακτικές εγκατάστασης για PCBA αισθητήρα κίνησης

Ακόμη και ο καλύτερος αισθητήρας κίνησης PCBA έχει κακή απόδοση εάν εγκατασταθεί λανθασμένα. Ακολουθήστε αυτές τις οδηγίες.

Ύψος και θέση τοποθέτησης

· Συνιστώμενο ύψος – 1,8 έως 2,2 μέτρα (από τον ώμο μέχρι το κεφάλι)

· Κάτω από 1,5 μέτρο – Χάνει την κίνηση του κορμού, ανιχνεύει μόνο κατοικίδια

· Πάνω από 2,5 μέτρα – Μειωμένη κάλυψη εδάφους, δημιουργεί νεκρές ζώνες ακριβώς από κάτω

Αποφύγετε αυτές τις ψευδείς πηγές ενεργοποίησης

Οδηγίες καλωδίωσης

· Χρησιμοποιήστε συνεστραμμένο ζεύγος για διαδρομές σήματος εξόδου μεγαλύτερες από 10 μέτρα

· Διατηρήστε τα καλώδια τροφοδοσίας εναλλασσόμενου ρεύματος τουλάχιστον 30 cm από το PCBA του αισθητήρα κίνησης

· Προσθέστε έναν πυκνωτή 100nF στην είσοδο ισχύος εάν αλλάζετε θορυβώδη φορτία (ρελέ, επαφές)

Δοκιμή PCBA του αισθητήρα κίνησης πριν την εγκατάσταση

Μια δοκιμή πάγκου πιάνει το 90% των σφαλμάτων εγκατάστασης. Ακολουθήστε αυτή τη σειρά.

Διαδικασία δοκιμής πάγκου

1. Εφαρμόστε ρεύμα και περιμένετε 60 δευτερόλεπτα για προθέρμανση

2. Επιβεβαιώστε ότι η λυχνία LED αναβοσβήνει περίπου μία φορά κάθε 10 δευτερόλεπτα (υποδεικνύει την κατάσταση αναμονής)

3. Περπατήστε κατά μήκος του οπτικού πεδίου σε απόσταση 3 μέτρων

4. Επαληθεύστε ότι το LED ανάβει και η έξοδος αλλάζει κατάσταση

5. Επισημάνετε την ώρα μέχρι να σβήσει η λυχνία LED (πρέπει να ταιριάζει με τη ρύθμιση χρόνου αναμονής)

6. Επανάληψη με αργό ερπυσμό (0,2 m/s) και γρήγορο τρέξιμο (2 m/s)

Αποτυχίες και Αιτίες

Περίληψη – Αναφορά βασικών προδιαγραφών

Για γρήγορη αναφορά, διατηρήστε αυτό το μπλοκ προδιαγραφών διαθέσιμο κατά τη διάρκεια του σχεδιασμού και της προμήθειας.

Αισθητήρας κίνησης PCBA – Προεπιλεγμένη διαμόρφωση

· Τάση: 5-24 V DC

· Ρεύμα αναμονής: 20µA τυπικό

· Εύρος ανίχνευσης: 8-12 μέτρα

· Γωνία ανίχνευσης: 120 μοίρες

· Χρόνος αναμονής: ρυθμιζόμενο από 5 δευτερόλεπτα έως 10 λεπτά

· Έξοδος: Ρελέ (10A) ή τρανζίστορ (100mA)

· Θερμοκρασία λειτουργίας: -20°C έως +70°C

· Πιστοποιήσεις: Συμβατές με τα πρότυπα ISO9001 και RoHS
