Ανάλυση σφαλμάτων και αντιμετώπιση προβλημάτων στην επεξεργασία PCBA

Στη διαδικασία του PCBA (Συγκρότημα πίνακα τυπωμένων κυκλωμάτων) Η επεξεργασία, η ανάλυση σφαλμάτων και η αντιμετώπιση προβλημάτων είναι βασικοί σύνδεσμοι για να εξασφαλιστεί η ποιότητα του προϊόντος και η αποδοτικότητα της παραγωγής. Με τη συστηματική αναγνώριση και επίλυση σφαλμάτων, η αξιοπιστία του προϊόντος μπορεί να βελτιωθεί και το κόστος παραγωγής μπορεί να μειωθεί. Αυτό το άρθρο θα διερευνήσει τους κοινούς τύπους σφαλμάτων, τις μεθόδους ανάλυσης και τις στρατηγικές αντιμετώπισης προβλημάτων στην επεξεργασία PCBA για να βοηθήσει τις εταιρείες να βελτιώσουν την ποιότητα και την αποτελεσματικότητα της παραγωγής.

Κοινοί τύποι σφαλμάτων

1.

Τα ελαττώματα συγκόλλησης είναι τα πιο συνηθισμένα προβλήματα στην επεξεργασία PCBA, συμπεριλαμβανομένης της ψυχρής συγκόλλησης, της ψυχρής συγκόλλησης, των γεφυρών συγκόλλησης και των αρθρώσεων συγκόλλησης που λείπουν. Η ψυχρή συγκόλληση εκδηλώνεται ως κακή επαφή των αρθρώσεων συγκόλλησης, με αποτέλεσμα την ασταθής μετάδοση ηλεκτρικού σήματος. Οι γέφυρες συγκόλλησης αναφέρονται στη συγκόλληση που ρέει σε περιοχές που δεν πρέπει να συνδέονται, σχηματίζοντας βραχυκύκλωμα. Οι αρθρώσεις συγκόλλησης που λείπουν αναφέρονται σε αρθρώσεις συγκόλλησης που δεν έχουν σχηματιστεί πλήρως, με αποτέλεσμα τα προβλήματα ανοικτού κυκλώματος.

2. Ανοίξτε το κύκλωμα του κυκλώματος

Τα προβλήματα ανοικτού κυκλώματος αναφέρονται στο γεγονός ότι ορισμένες γραμμές ή αρθρώσεις συγκόλλησης στην πλακέτα κυκλώματος δεν αποτελούν αξιόπιστη ηλεκτρική σύνδεση. Οι συνήθεις αιτίες περιλαμβάνουν κακή συγκόλληση, υποστρώματα PCB με κατεστραμμένα PCB και σφάλματα σχεδιασμού.

3. Προβλήματα βραχυκυκλώματος

Τα προβλήματα βραχυκυκλώματος αναφέρονται στην τυχαία επαφή δύο ή περισσότερων εξαρτημάτων κυκλώματος στην πλακέτα κυκλώματος που δεν πρέπει να συνδεθούν, με αποτέλεσμα την μη φυσιολογική ροή ρεύματος, η οποία μπορεί να βλάψει την πλακέτα ή τα εξαρτήματα. Οι συνήθεις αιτίες περιλαμβάνουν υπερχείλιση συγκόλλησης, βραχυκύκλωμα καλωδίου ή τυχαία επαφή που προκαλείται από μολυσματικές ουσίες.

Μέθοδος ανάλυσης αποτυχίας

1. Οπτική επιθεώρηση

Χρησιμοποιώντας μια κάμερα μικροσκοπίου ή υψηλής μαγνητοποίησης για οπτική επιθεώρηση μπορεί να ανιχνεύσει ελαττώματα άρθρωσης συγκόλλησης, ανοιχτά κυκλώματα και βραχυκύκλωμα. Μια λεπτομερής οπτική επιθεώρηση της πλακέτας κυκλώματος μπορεί γρήγορα να εντοπίσει προφανή ελαττώματα.

Ελέγξτε τις αρθρώσεις συγκόλλησης: Παρατηρήστε το σχήμα και την κατάσταση σύνδεσης των αρθρώσεων συγκόλλησης για να επιβεβαιώσετε εάν υπάρχει ψευδής σύνδεση συγκόλλησης ή ψυχρή συγκόλληση.

Ελέγξτε το κύκλωμα: Ελέγξτε εάν το κύκλωμα στην πλακέτα κυκλώματος είναι άθικτο και αν υπάρχει ανοιχτό κύκλωμα ή βραχυκύκλωμα.

Στρατηγική υλοποίησης: Εκτελέστε τις οπτικές επιθεωρήσεις τακτικά, βρείτε και καταγράφετε προβλήματα και λαμβάνουν μέτρα επισκευής εγκαίρως.

2. Ηλεκτρικές δοκιμές

Οι ηλεκτρικές δοκιμές περιλαμβάνουν λειτουργικές δοκιμές, δοκιμές συνέχειας και δοκιμές μόνωσης, οι οποίες μπορούν να ανιχνεύσουν την πραγματική κατάσταση εργασίας και την ηλεκτρική σύνδεση της πλακέτας κυκλώματος.

Λειτουργικές δοκιμές: Εκτελέστε λειτουργικές δοκιμές μετά τη συναρμολόγηση για να επιβεβαιώσετε εάν η πλακέτα κυκλώματος λειτουργεί σωστά σύμφωνα με τις απαιτήσεις σχεδιασμού.

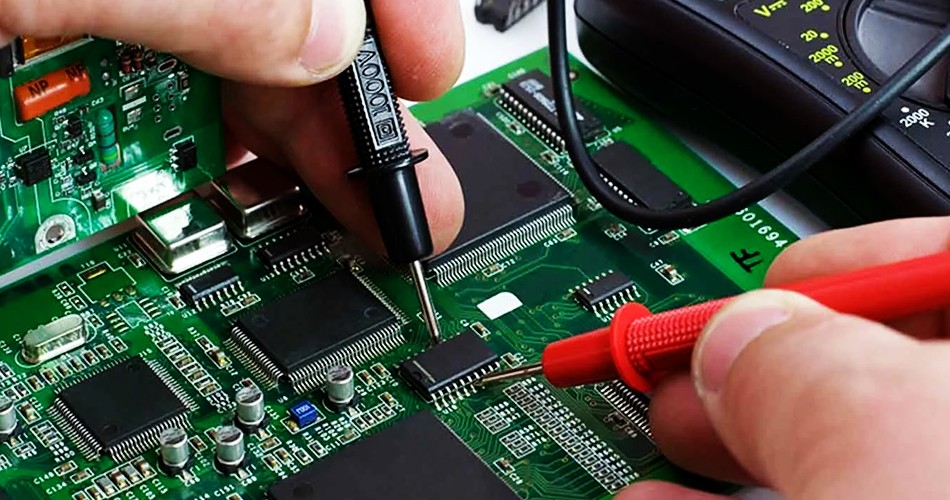

Δοκιμή συνέχειας: Χρησιμοποιήστε ένα πολύμετρο για να δοκιμάσετε τα διάφορα σημεία σύνδεσης της πλακέτας κυκλώματος για να ελέγξετε αν υπάρχει πρόβλημα ανοιχτού κυκλώματος.

Δοκιμή μόνωσης: Δοκιμάστε την απόδοση μόνωσης της πλακέτας κυκλώματος για να διασφαλίσετε ότι δεν υπάρχει τυχαίο βραχυκύκλωμα σε διάφορα μέρη της πλακέτας κυκλώματος.

Στρατηγική υλοποίησης: Συντηρία συστηματικών ηλεκτρικών δοκιμών κατά τη διάρκεια και μετά την παραγωγή για την ανίχνευση και την επίλυση προβλημάτων εγκαίρως.

3. Επιθεώρηση ακτίνων Χ

Η επιθεώρηση των ακτίνων Χ είναι μια αποτελεσματική μέθοδος για την ανίχνευση κρυφών ελαττωμάτων, ειδικά για την ανίχνευση προβλημάτων συγκόλλησης που δεν είναι εύκολο να παρατηρηθούν, όπως το BGA (συστοιχία πλέγματος).

Ελέγξτε τις αρθρώσεις συγκόλλησης: Ελέγξτε την ποιότητα συγκόλλησης των αρθρώσεων συγκόλλησης BGA μέσω της επιθεώρησης ακτίνων Χ για να επιβεβαιώσετε εάν υπάρχουν κρύες αρθρώσεις συγκόλλησης ή γέφυρες συγκόλλησης.

Ανίχνευση εσωτερικής δομής: Ελέγξτε την εσωτερική δομή του PCB για να εντοπίσετε πιθανά βραχυκυκλώματα ή ανοιχτά κυκλώματα.

Στρατηγική υλοποίησης: Ρύθμιση του εξοπλισμού επιθεώρησης ακτίνων Χ για τη διεξαγωγή τακτικών και εντοπισμού εσωτερικών επιθεωρήσεων για να εξασφαλιστεί η ποιότητα συγκόλλησης.

Στρατηγική αντιμετώπισης προβλημάτων

1. Επαναπροσδιορισμός

Για ελαττώματα συγκόλλησης, όπως αρθρώσεις ψυχρής συγκόλλησης, αρθρώσεις ψυχρής συγκόλλησης και αρθρώσεις συγκόλλησης που λείπουν, απαιτούνται συνήθως για επισκευή. Βεβαιωθείτε ότι η ορθότητα της διαδικασίας συγκόλλησης και ρυθμίστε τις παραμέτρους συγκόλλησης για να λάβετε καλά αποτελέσματα συγκόλλησης.

Καθαρίστε την επιφάνεια: Καθαρίστε την επιφάνεια συγκόλλησης πριν από την επανεμφάνιση για να αφαιρέσετε τα οξείδια και τις μολυσματικές ουσίες.

Ρυθμίστε τις παραμέτρους συγκόλλησης: Ρυθμίστε την ποσότητα θερμοκρασίας, χρόνου και συγκόλλησης σύμφωνα με τις απαιτήσεις συγκόλλησης για να εξασφαλίσετε την ποιότητα συγκόλλησης.

Στρατηγική υλοποίησης: Για τα ελαττώματα συγκόλλησης, επαναπροσδιορίστε και ελέγξτε τις αρθρώσεις συγκόλλησης για να διασφαλίσετε ότι η ποιότητα συγκόλλησης πληροί τα πρότυπα.

2. Αντικαταστήστε τα κατεστραμμένα μέρη

Για τα προβλήματα που προκαλούνται από τη ζημιά από τα συστατικά, όπως τα ανοιχτά κυκλώματα και τα βραχυκύκλωμα, είναι συνήθως απαραίτητο να αντικατασταθούν τα κατεστραμμένα μέρη. Βεβαιωθείτε ότι τα αντικατασταθέντα μέρη πληρούν τις απαιτήσεις σχεδιασμού και εκτελούν συγκόλληση.

Προσδιορίστε τα κατεστραμμένα μέρη: Προσδιορίστε τα κατεστραμμένα μέρη μέσω ηλεκτρικών δοκιμών και οπτικής επιθεώρησης.

Αντικαταστήστε: Αντικαταστήστε τα κατεστραμμένα μέρη και επανεξετάστε και εκτελέστε λειτουργικές δοκιμές.

Στρατηγική υλοποίησης: Αντικαταστήστε τα κατεστραμμένα μέρη και βεβαιωθείτε ότι η ποιότητα των νέων εξαρτημάτων πληροί τις απαιτήσεις.

3. Επισκευάστε το υπόστρωμα PCB

Για προβλήματα βλάβης του υποστρώματος PCB, όπως ρωγμές ή ξεφλούδισμα ενδιάμεσης στρώσεων, μπορούν να χρησιμοποιηθούν τεχνολογίες επισκευής PCB, όπως επισκευή κυκλωμάτων και ενίσχυση υποστρώματος.

Κυκλώματα επισκευής: Χρησιμοποιήστε αγώγιμο κόλλα ή αγώγιμο σύρμα για να επισκευάσετε τα κατεστραμμένα κυκλώματα.

Ενίσχυση των υποστρωμάτων: ενισχύστε το υπόστρωμα για να μειώσετε τον κίνδυνο σωματικής βλάβης.

Στρατηγική υλοποίησης: Επισκευάστε τα υποστρώματα PCB και βεβαιωθείτε ότι τα επισκευασμένα υποστρώματα πληρούν τις απαιτήσεις χρήσης.

Περίληψη

ΣεΕπεξεργασία PCBA, η ανάλυση σφαλμάτων και η αντιμετώπιση προβλημάτων είναι βασικοί σύνδεσμοι για την εξασφάλιση της ποιότητας του προϊόντος. Μέσω της ταυτοποίησης των κοινών τύπων βλαβών, των συστηματικών μεθόδων ανάλυσης σφαλμάτων και των αποτελεσματικών στρατηγικών αντιμετώπισης προβλημάτων, ο ρυθμός απόδοσης των προϊόντων μπορεί να βελτιωθεί και να μειωθεί το κόστος παραγωγής. Η τακτική οπτική επιθεώρηση, οι ηλεκτρικές δοκιμές και η επιθεώρηση των ακτίνων Χ μπορούν να συμβάλουν στη βελτίωση της ποιότητας της παραγωγής και της ανταγωνιστικότητας της εταιρικής με την έγκαιρη ανακάλυψη και επίλυση προβλημάτων.
