Προηγμένη τεχνολογία ανίχνευσης στην επεξεργασία PCBA

Στην επεξεργασία PCBA (Συγκρότημα πίνακα τυπωμένων κυκλωμάτων), η τεχνολογία ανίχνευσης είναι ζωτικής σημασίας για την εξασφάλιση της ποιότητας και της απόδοσης του προϊόντος. Με τη συνεχή πρόοδο της τεχνολογίας, εφαρμόζονται όλο και πιο προηγμένες τεχνολογίες ανίχνευσης στη διαδικασία επεξεργασίας PCBA για τη βελτίωση της ακρίβειας, της αποτελεσματικότητας και της αξιοπιστίας. Αυτό το άρθρο θα διερευνήσει αρκετές κοινές τεχνολογίες προηγμένης ανίχνευσης και τις εφαρμογές τους στην επεξεργασία PCBA.

I. Αυτόματη οπτική επιθεώρηση (AOI)

1. Επισκόπηση της τεχνολογίας AOI

Η αυτόματη οπτική επιθεώρηση (AOI) είναι μια τεχνολογία που χρησιμοποιεί ένα οπτικό σύστημα για την αυτόματη ανίχνευση πίνακα κυκλωμάτων και χρησιμοποιείται ευρέως στην επεξεργασία PCBA.

Αρχή λειτουργίας: Το σύστημα AOI σαρώνει τον πίνακα κυκλωμάτων μέσω κάμερας υψηλής ανάλυσης, συλλαμβάνει την εικόνα και τη συγκρίνει με το προκαθορισμένο πρότυπο για τον εντοπισμό ελαττωμάτων και κακών σημείων.

Περιεχόμενο ανίχνευσης: Το AOI μπορεί να ανιχνεύσει προβλήματα όπως η ποιότητα της άρθρωσης συγκόλλησης, η τοποθεσία εξαρτημάτων, τα στοιχεία που λείπουν και τα βραχυκύκλωμα.

2. Πλεονεκτήματα του AOI

Η τεχνολογία AOI είναι γρήγορη, ακριβής και χωρίς επαφή, η οποία μπορεί να βελτιώσει σημαντικά την αποτελεσματικότητα της ανίχνευσης.

Βελτίωση της αποδοτικότητας παραγωγής: Η αυτοματοποιημένη ανίχνευση μειώνει τον χρόνο της χειροκίνητης ανίχνευσης και βελτιώνει την αποτελεσματικότητα της παραγωγής.

Υψηλή ακρίβεια: Οι εικόνες υψηλής ανάλυσης και οι ευφυείς αλγόριθμοι μπορούν να εντοπίσουν με ακρίβεια τα μικροσκοπικά ελαττώματα και να μειώσουν τα ποσοστά ψευδών ανίχνευσης.

Ii. Ανίχνευση ακτίνων Χ (ακτινογραφία)

1 Επισκόπηση της τεχνολογίας ακτίνων Χ

Η ανίχνευση ακτίνων Χ (ακτινογραφία) είναι μια τεχνολογία ανίχνευσης που χρησιμοποιεί ακτίνες Χ για να δει μέσω της εσωτερικής δομής της πλακέτας κυκλώματος, η οποία είναι κατάλληλη για σύνθετες εργασίες ανίχνευσης PCBA.

Αρχή λειτουργίας: Οι ακτινογραφίες διεισδύουν στην πλακέτα κυκλώματος για να σχηματίσουν μια εικόνα της εσωτερικής δομής και ανιχνεύονται εσωτερικά ελαττώματα όπως η κακή συγκόλληση και τα βραχυκύκλωμα αναλύοντας την εικόνα.

Εύρος εφαρμογής: Η ανίχνευση ακτίνων Χ είναι ιδιαίτερα κατάλληλη για την ανίχνευση εξαρτημάτων επιφανειακής βάσης όπως το BGA (συστοιχία πλέγματος μπάλας) και το CSP (πακέτο κλίμακας τσιπ).

2. Πλεονεκτήματα ανίχνευσης ακτίνων Χ

Η τεχνολογία ανίχνευσης ακτίνων Χ μπορεί να παρέχει σε βάθος και λεπτομερείς εσωτερικές επιθεωρήσεις και είναι κατάλληλη για την ανίχνευση κρυφών ελαττωμάτων.

Αποκαλύπτοντας τα κρυμμένα ελαττώματα: Μπορεί να ανιχνεύσει αόρατα εσωτερικά ελαττώματα, όπως αρθρώσεις ψυχρής συγκόλλησης και σφαιρίδια κασσίτερου για να εξασφαλιστεί η συνολική αξιοπιστία του προϊόντος.

Μη καταστρεπτικές δοκιμές: Οι μη καταστρεπτικές δοκιμές των πλακιδίων κυκλωμάτων δεν επηρεάζουν την ακεραιότητα του προϊόντος.

Iii. Ανίχνευση υπερύθρων θερμικής απεικόνισης

1. Επισκόπηση της τεχνολογίας υπερύθρων θερμικής απεικόνισης

Η ανίχνευση υπερύθρων θερμικής απεικόνισης χρησιμοποιεί κάμερες υπερύθρων για να καταγράψει την εικόνα κατανομής θερμοκρασίας της πλακέτας κυκλώματος για την ανίχνευση πιθανών προβλημάτων υπερθέρμανσης ή θερμικής αποτυχίας.

Αρχή λειτουργίας: Η υπέρυθρη κάμερα καταγράφει την υπέρυθρη ακτινοβολία στην επιφάνεια της πλακέτας κυκλώματος, τη μετατρέπει σε εικόνα θερμοκρασίας και προσδιορίζει τις ανωμαλίες με την ανάλυση της θερμικής εικόνας.

Πεδίο εφαρμογής: Κατάλληλο για την ανίχνευση θερμικών ανωμαλιών, περιοχές υπερθέρμανσης και προβλήματα διαχείρισης ενέργειας σε πίνακες κυκλωμάτων.

2. Πλεονεκτήματα ανίχνευσης υπέρυθρης θερμικής απεικόνισης

Η τεχνολογία υπερύθρων θερμικής απεικόνισης μπορεί να παρακολουθεί τις μεταβολές της θερμοκρασίας του πίνακα κυκλώματος σε πραγματικό χρόνο και να παρέχει πολύτιμες πληροφορίες για τη διάγνωση σφαλμάτων.

Ανίχνευση σε πραγματικό χρόνο: Μπορεί να παρακολουθεί τη θερμοκρασία της πλακέτας κυκλώματος σε πραγματικό χρόνο και να ανιχνεύσει ενδεχόμενα προβλήματα υπερθέρμανσης στο χρόνο.

Ανίχνευση μη επαφής: Χρησιμοποιεί ανίχνευση μη επαφής για να αποφευχθεί η φυσική παρεμβολή στην πλακέτα κυκλώματος.

Iv. Ηλεκτρικές δοκιμές (ΤΠΕ)

1. Επισκόπηση της τεχνολογίας ΤΠΕ

Οι ηλεκτρικές δοκιμές (δοκιμές εντός κυκλώματος, ΤΠΕ) είναι μια τεχνολογία δοκιμής για την ανίχνευση της λειτουργικότητας και της συνδεσιμότητας των κυκλωμάτων κυκλωμάτων. Η πλακέτα κυκλώματος δοκιμάζεται μέσω ηλεκτρικών σημάτων.

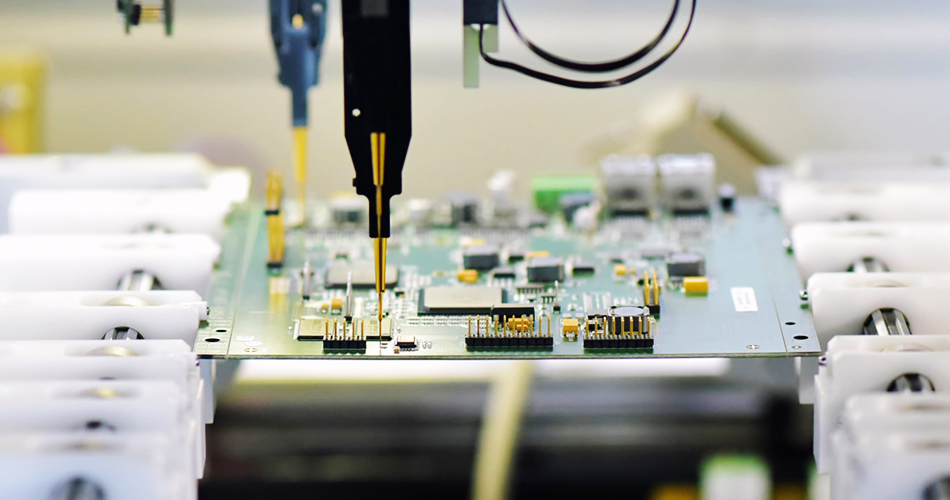

Αρχή λειτουργίας: Οι ΤΠΕ χρησιμοποιούν ανιχνευτές δοκιμών για να συνδεθούν με τα σημεία δοκιμής της πλακέτας κυκλώματος, εφαρμόζουν ηλεκτρικά σήματα και μετρά την απόκριση για να ελέγξουν την ηλεκτρική απόδοση και τη συνδεσιμότητα του κυκλώματος.

Περιεχόμενο ανίχνευσης: βραχυκύκλωμα, ανοικτό κύκλωμα, αναντιστοιχία τιμής συνιστωσών και προβλήματα συγκόλλησης της πλακέτας κυκλώματος μπορούν να ανιχνευθούν.

2. Πλεονεκτήματα των ΤΠΕ

Η τεχνολογία ΤΠΕ μπορεί να εκτελέσει ολοκληρωμένες δοκιμές ηλεκτρικής απόδοσης κατά τη διάρκεια της παραγωγικής διαδικασίας για να εξασφαλίσει τη λειτουργικότητα και την αξιοπιστία του πίνακα κυκλωμάτων.

Συμπληρωματική δοκιμή: Δοκιμάστε ολοκληρωτικά τις διάφορες ηλεκτρικές παραμέτρους της πλακέτας κυκλώματος για να εξασφαλίσετε τη λειτουργικότητα του προϊόντος.

Υψηλή απόδοση: Η αυτοματοποιημένη διαδικασία δοκιμής βελτιώνει την αποτελεσματικότητα της δοκιμής και μειώνει τη χειροκίνητη παρέμβαση.

V. λειτουργική δοκιμή

1. Επισκόπηση της λειτουργικής δοκιμής

Λειτουργική δοκιμήείναι μια δοκιμή του PCBA υπό πραγματικές συνθήκες εργασίας για να διασφαλιστεί ότι οι διάφορες λειτουργίες του πληρούν τις απαιτήσεις σχεδιασμού.

Αρχή λειτουργίας: Βάλτε το PCBA σε ένα προσομοιωμένο εργασιακό περιβάλλον και επαληθεύστε τις λειτουργίες και τις επιδόσεις του εκτελώντας το προκαταρκτικό πρόγραμμα λειτουργικών δοκιμών.

Πεδίο εφαρμογής: Εφαρμοστέα για τη δοκιμή της πραγματικής κατάστασης εργασίας και των λειτουργιών της PCBA και αξιολόγηση της απόδοσής της σε πραγματικές εφαρμογές.

2. Πλεονεκτήματα της λειτουργικής δοκιμής

Η λειτουργική δοκιμή μπορεί να προσομοιώσει πραγματικές συνθήκες εργασίας και να παράσχει τα αποτελέσματα των δοκιμών πλησιέστερα στο πραγματικό περιβάλλον χρήσης.

Δοκιμή πραγματικού περιβάλλοντος: Δοκιμή υπό πραγματικές συνθήκες εργασίας για να εξασφαλιστεί η απόδοση του PCBA σε πραγματική χρήση.

Ανακάλυψη προβλημάτων: Μπορεί να ανακαλύψει λειτουργικά προβλήματα και να διασφαλίσει την αξιοπιστία και τη σταθερότητα του προϊόντος.

Σύναψη

ΣεΕπεξεργασία PCBA, η χρήση της τεχνολογίας προηγμένης ανίχνευσης είναι ένα σημαντικό μέσο για την εξασφάλιση της ποιότητας και της απόδοσης του προϊόντος. Με την εισαγωγή τεχνολογιών όπως η αυτόματη οπτική επιθεώρηση (AOI), η επιθεώρηση ακτίνων Χ, η επιθεώρηση της υπέρυθρης θερμικής απεικόνισης, οι ηλεκτρικές δοκιμές (ΤΠΕ) και οι λειτουργικές δοκιμές, οι εταιρείες μπορούν να βελτιώσουν την ακρίβεια, την αποδοτικότητα και την αξιοπιστία. Στο μέλλον, με τη συνεχή πρόοδο της τεχνολογίας, αυτές οι τεχνολογίες ανίχνευσης θα συνεχίσουν να αναπτύσσουν και να βελτιώνουν περαιτέρω τη συνολική ποιότητα και την αποδοτικότητα της παραγωγής της επεξεργασίας PCBA.
