Ποια είναι η διαφορά μεταξύ PCBA και PCB; Ένας σαφής οδηγός για την κατασκευή ηλεκτρονικών

Στη βιομηχανία παραγωγής ηλεκτρονικών, οι όροιPCBκαιPCBAχρησιμοποιούνται συχνά εναλλακτικά, αλλά στην πραγματικότητα αναφέρονται σε δύο πολύ διαφορετικά στάδια παραγωγής. Η κατανόηση της διαφοράς είναι σημαντική για τους μηχανικούς, τους αγοραστές και οποιονδήποτε εμπλέκεται στην ανάπτυξη προϊόντων ή στην προμήθεια ηλεκτρονικών συγκροτημάτων.

Τι είναι μια πλακέτα τυπωμένου κυκλώματος (PCB);

A PCB (Πίνακας τυπωμένου κυκλώματος)είναι η γυμνή πλακέτα που χρησιμοποιείται για τη μηχανική υποστήριξη και ηλεκτρική σύνδεση ηλεκτρονικών εξαρτημάτων.

Συνήθως αποτελείται από:

Fiberglass (υλικό FR4)

Στρώματα χαλκού για δρομολόγηση κυκλώματος

Μονωτικό υπόστρωμα

Βασικά χαρακτηριστικά του PCB:

Δεν έχουν τοποθετηθεί ηλεκτρονικά εξαρτήματα

Μόνο χάλκινα ίχνη και επιθέματα

Λειτουργεί ως το θεμέλιο των ηλεκτρονικών συσκευών

Χρησιμοποιείται σχεδόν σε όλα τα ηλεκτρονικά προϊόντα

Με απλά λόγια, ένα PCB είναι σαν ένας άδειος «σκελετός» που αργότερα θα χωρέσει ηλεκτρονικά εξαρτήματα.

Τι είναι μια διάταξη πλακέτας τυπωμένου κυκλώματος (PCBA);

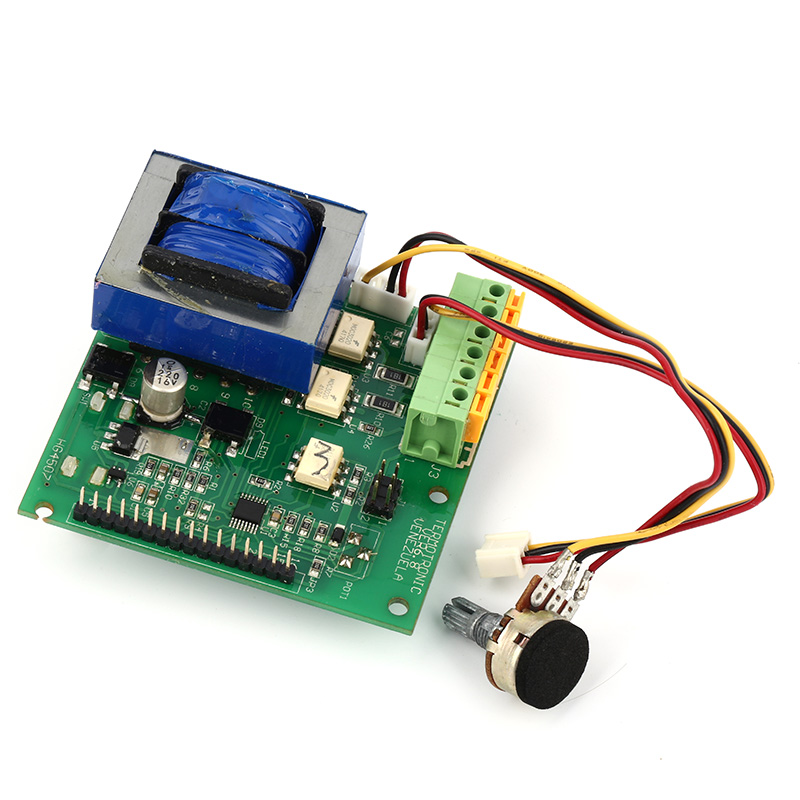

A PCBAαναφέρεται σε ένα PCB που έχει ήδη συναρμολογηθεί με ηλεκτρονικά εξαρτήματα.

• Αυτό περιλαμβάνει διαδικασίες όπως:
• SMT (Τεχνολογία επιφανειακής τοποθέτησης)
• DIP (Συγκόλληση μέσω οπών)
• Συγκόλληση και δοκιμή εξαρτημάτων

Βασικά χαρακτηριστικά του PCBA:

• Πλήρως συναρμολογημένη πλακέτα κυκλώματος
• Περιλαμβάνει αντιστάσεις, πυκνωτές, τσιπ IC, υποδοχές κ.λπ.
• Έτοιμο για ενσωμάτωση σε τελικά προϊόντα
• Λειτουργική ηλεκτρονική μονάδα

Εν ολίγοις, PCBA = PCB + ηλεκτρονικά εξαρτήματα + διαδικασία συναρμολόγησης.

PCB έναντι PCBA: Κύριες διαφορές

Χαρακτηριστικό	PCB	PCBA
Ορισμός	Γυμνή πλακέτα κυκλώματος	Συναρμολογημένη πλακέτα κυκλώματος
εξαρτήματα	Κανένας	Πλήρως τοποθετημένα εξαρτήματα
Λειτουργία	Δομή βάσης	Λειτουργική ηλεκτρονική μονάδα
Στάδιο παραγωγής	Πρώιμο στάδιο	Τελικό στάδιο
Δοκιμές	Μη λειτουργικό	Πλήρως ελεγμένο & λειτουργικό

Γιατί η διαφορά έχει σημασία στην κατασκευή

Η κατανόηση των PCB και PCBA βοηθά τις επιχειρήσεις με διάφορους τρόπους:

Έλεγχος κόστους: Το PCB είναι φθηνότερο, το PCBA περιλαμβάνει το πλήρες κόστος συναρμολόγησης

Σχεδιασμός παραγωγής: Διαφορετικοί προμηθευτές ενδέχεται να χειρίζονται το PCB και το PCBA ξεχωριστά

Ποιοτικός έλεγχος: Το PCBA απαιτεί λειτουργική δοκιμή και επιθεώρηση

Αποδοτικότητα της εφοδιαστικής αλυσίδας: Βοηθά στην αποφυγή σύγχυσης κατά την προμήθεια ηλεκτρονικών ειδών

Υποστήριξη κατασκευής PCBA από την Unixplore Electronics

Για εταιρείες που αναζητούν αξιόπιστες υπηρεσίες συναρμολόγησης ηλεκτρονικών, η συνεργασία με έναν έμπειρο κατασκευαστή είναι απαραίτητη.

Unixplore Electronics Co., Ltd. ειδικεύεται σε λύσεις κατασκευής PCB και PCBA μίας στάσης, καλύπτοντας ολόκληρη την αλυσίδα παραγωγής από το σχεδιασμό έως την τελική συναρμολόγηση.

Οι βασικές υπηρεσίες περιλαμβάνουν:

Υποστήριξη κατασκευής και διάταξης PCB

Συναρμολόγηση SMT και DIP

Προμήθεια ηλεκτρονικών εξαρτημάτων

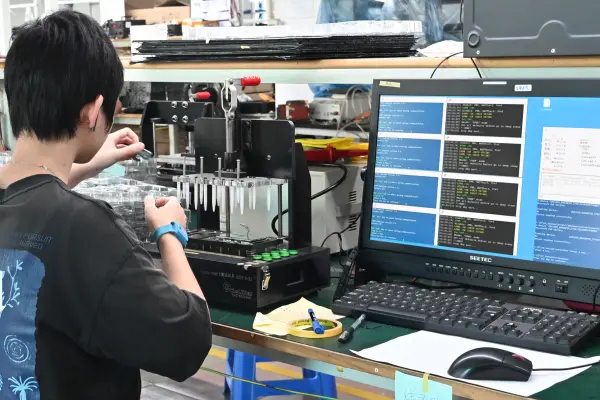

Λειτουργικός έλεγχος και ποιοτικός έλεγχος

Κατασκευή κουτιού και συναρμολόγηση τελικού προϊόντος

Με εμπειρία σε βιομηχανικό έλεγχο, ηλεκτρονικά είδη ευρείας κατανάλωσης, ιατρικές συσκευές και εφαρμογές έξυπνου σπιτιού,Unixplore Electronicsπαρέχει επεκτάσιμη υποστήριξη παραγωγής για παγκόσμιους πελάτες.
