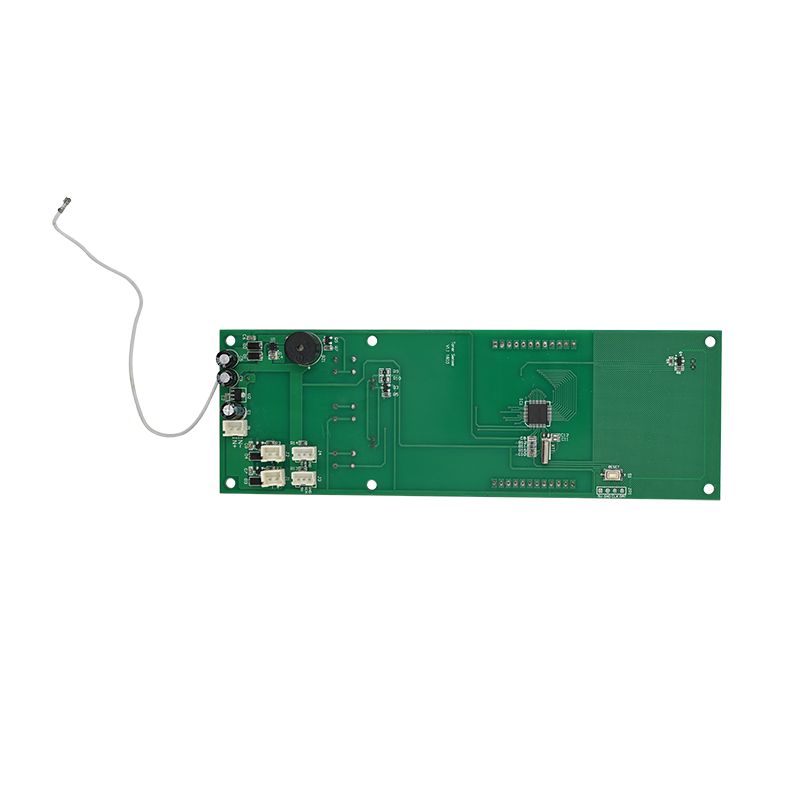

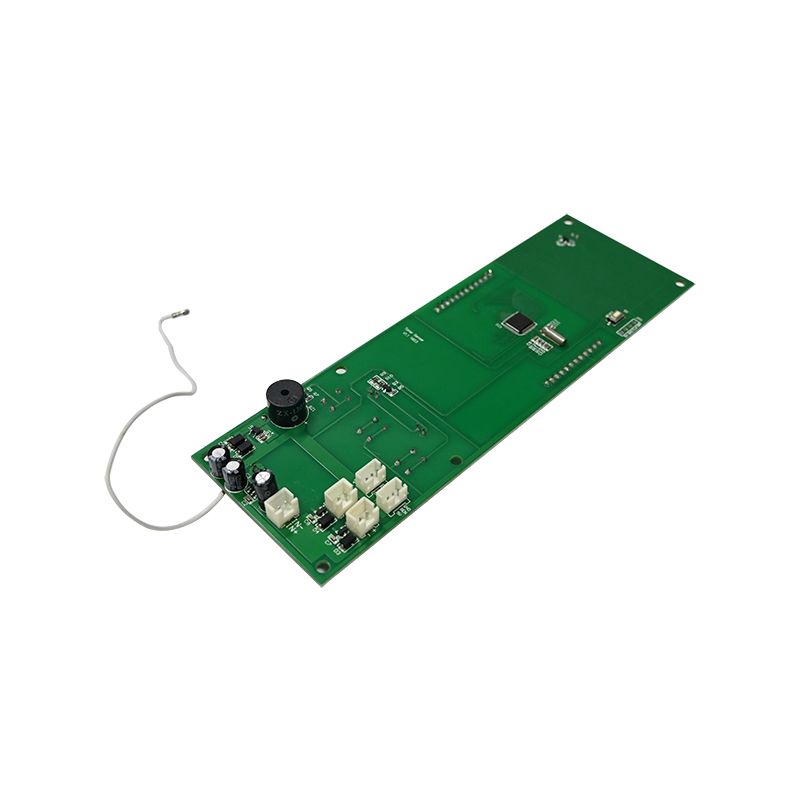

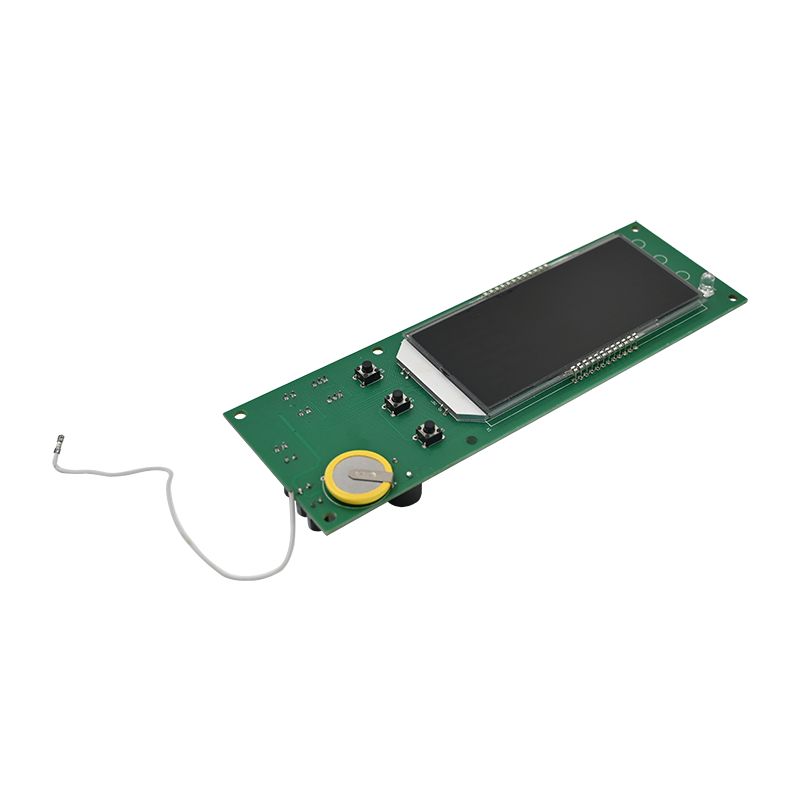

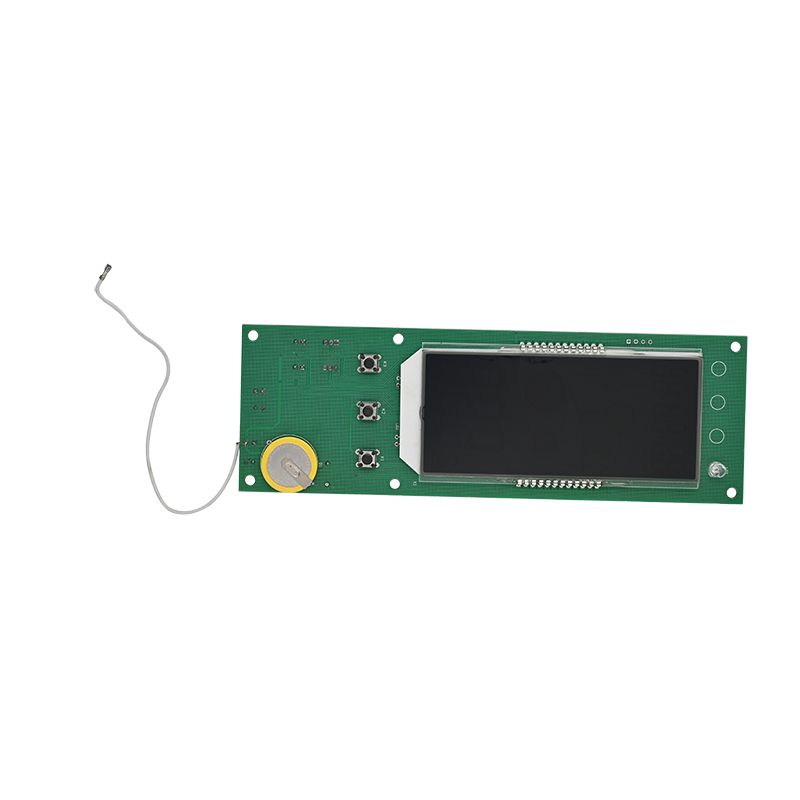

Οξύμετρο PCBA
  • Οξύμετρο PCBAΟξύμετρο PCBA
  • Οξύμετρο PCBAΟξύμετρο PCBA
  • Οξύμετρο PCBAΟξύμετρο PCBA
  • Οξύμετρο PCBAΟξύμετρο PCBA

Οξύμετρο PCBA

Για περισσότερο από μια δεκαετία, η Unixplore Electronics ειδικεύεται στην κατασκευή και προμήθεια οξυμέτρου υψηλής ποιότητας PCBA στην Κίνα με πιστοποίηση ποιότητας ISO9001:2015 και πρότυπο συναρμολόγησης PCB IPC-610E.

Αποστολή Ερώτησης

περιγραφή προϊόντος


Τι είναι η μονάδα ελεγκτή PCBA οξύμετρου;

Η Unixplore Electronics είναι περήφανη που σας προσφέρει οξύμετρο PCBA. Στόχος μας είναι να διασφαλίσουμε ότι οι πελάτες μας έχουν πλήρη κατανόηση των προϊόντων μας μαζί με τη λειτουργικότητα και τις δυνατότητές τους. Προσκαλούμε ειλικρινά νέους και παλιούς πελάτες να συνεργαστούν μαζί μας και να προχωρήσουμε προς ένα ευημερούν μέλλον μαζί.

Η πλακέτα κυκλώματος PCBA του οξύμετρου είναι ένα από τα σημαντικά εξαρτήματα του οξύμετρου, το οποίο παίζει κυρίως τον ρόλο του ελέγχου και της παρακολούθησης της λειτουργίας του οξύμετρου.

Γενικά αποτελείται από το κύκλωμα ρυθμιστή τάσης τροφοδοσίας, το κύκλωμα ελέγχου κίνησης διόδου, το κύκλωμα επεξεργασίας του ενισχυτή σήματος και το κύκλωμα οθόνης. Μεταξύ αυτών, τα κυκλώματα οθόνης χρησιμοποιούνται κυρίως για την εμφάνιση δεδομένων όπως ο κορεσμός του οξυγόνου του αίματος.

Όσον αφορά τον ανταγωνισμό στην αγορά, το πρώιμο οξύμετρο χρησιμοποιούσε ως επί το πλείστον οθόνη OLED. Καθώς ο ανταγωνισμός στην αγορά εντάθηκε, οι άνθρωποι αργότερα ανέπτυξαν λύση οθόνης TFT, η οποία είναι πολύ χαμηλότερη σε κόστος.

Το Unixplore παρέχει μια υπηρεσία με το κλειδί στο χέρι για το έργο EMS σας. Μη διστάσετε να επικοινωνήσετε μαζί μας για το κτίριο του σκάφους σας, μπορούμε να κάνουμε μια προσφορά σε 24 ώρες αφού λάβουμεΑρχείο GerberκαιΛίστα BOM!

Οξύμετρο PCBA Κατασκευή

* Αρχείο PCB και λίστα ανταλλακτικών που παρέχονται από τον πελάτη
* Κενό PCB κατασκευασμένο, εξαρτήματα που αγοράσαμε από εμάς
* Κατασκευή PCB με εξαρτήματα πλήρως συναρμολογημένα
* 100% Λειτουργία Δοκιμασμένο ΟΚ πριν από την αποστολή
* Συμβατό με RoHS, διαδικασία κατασκευής χωρίς μόλυβδο
* Γρήγορη παράδοση, με ανεξάρτητο πακέτο ESD
* Υπηρεσία ηλεκτρονικής κατασκευής μιας στάσης για σχεδιασμό PCB, διάταξη PCB, κατασκευή PCB, προμήθεια εξαρτημάτων, συναρμολόγηση PCB SMT και DIP, προγραμματισμό IC, δοκιμή λειτουργίας, συσκευασία και παράδοση

Δυνατότητα συναρμολόγησης PCB & PCB Unixplore

Παράμετρος Ικανότητα
Επίπεδα 1-40 στρώσεις
Τύπος συναρμολόγησης Through-Hole (THT), Surface Mount (SMT), Mixed (THT+SMT)
Ελάχιστο μέγεθος στοιχείου 0201(01005 Metric)
Μέγιστο μέγεθος στοιχείου 2,0 in x 2,0 in x 0,4 in (50 mm x 50 mm x 10 mm)
Τύποι πακέτων εξαρτημάτων BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP κ.λπ.
Minimum Pad Pitch 0,5 mm (20 mil) για QFP, QFN, 0,8 mm (32 mil) για BGA
Ελάχιστο πλάτος ίχνους 0,10 mm (4 mil)
Ελάχιστο ίχνος εκκαθάρισης 0,10 mm (4 mil)
Ελάχιστο μέγεθος τρυπανιού 0,15 mm (6 mil)
Μέγιστο μέγεθος πίνακα 18 in x 24 in (457 mm x 610 mm)
Πάχος σανίδας 0,0078 ίντσες (0,2 mm) έως 0,236 ίντσες (6 mm)
Υλικό Πίνακα CEM-3, FR-2, FR-4, High-Tg, HDI, Αλουμίνιο, Υψηλή συχνότητα, FPC, Rigid-Flex, Rogers, κ.λπ.
Φινίρισμα επιφάνειας OSP, HASL, Flash Gold, ENIG, Gold Finger κ.λπ.
Τύπος πάστας συγκόλλησης Μόλυβδη ή χωρίς μόλυβδο
Πάχος χαλκού 0,5 ΟΖ – 5 ΟΖ
Διαδικασία Συναρμολόγησης Reflow Soldering, Wave Soldering, Manual Soldering
Μέθοδοι Επιθεώρησης Αυτόματη Οπτική Επιθεώρηση (AOI), Ακτινογραφία, Οπτική Επιθεώρηση
Εσωτερικές μέθοδοι δοκιμής Δοκιμή λειτουργίας, Δοκιμή ανιχνευτή, Δοκιμή γήρανσης, Δοκιμή υψηλής και χαμηλής θερμοκρασίας
Χρόνος ολοκλήρωσης Δειγματοληψία: 24 ώρες έως 7 ημέρες, Μαζική εκτέλεση: 10 - 30 ημέρες
Πρότυπα συναρμολόγησης PCB ISO9001:2015; ROHS, UL 94V0, IPC-610E class ll

Υπηρεσία EMS Προστιθέμενης Αξίας Unixplore

● Υπηρεσία προ-προγραμματισμού IC με αρχείο σε μορφή HEX, ELF και BIN.
● Εξάρτημα δοκιμής λειτουργίας οξυμέτρου PCBA προσαρμοσμένο σύμφωνα με τις απαιτήσεις δοκιμής του πελάτη
● Υπηρεσίες κατασκευής κιβωτίων, συμπεριλαμβανομένης της παραγωγής καλουπιών από πλαστικό και μεταλλικό περίβλημα και ανταλλακτικά
● Συμμορφωμένη επίστρωση που περιλαμβάνει επιλεκτική επίστρωση λάκας, γλάστρα από εποξική ρητίνη
● Συγκρότημα καλωδίων και καλωδίων
● Συναρμολόγηση τελικού προϊόντος, συμπεριλαμβανομένου του κουτιού, της οθόνης, του διακόπτη μεμβράνης, της επισήμανσης και της προσαρμοσμένης συσκευασίας σε χαρτοκιβώτιο ή κουτί λιανικής πώλησης.
● Διάφορες δοκιμές τρίτων για PCBA είναι διαθέσιμες κατόπιν αιτήματος
● Βοήθεια πιστοποίησης προϊόντων

Διαδικασία Παραγωγής PCBA

  • 1.Αυτόματη εκτύπωση συγκόλλησης

  • 2.Έγινε εκτύπωση με κόλλα συγκόλλησης

  • 3.SMT επιλογή και θέση

  • 4.Η επιλογή και η θέση SMT ολοκληρώθηκαν

  • 5.έτοιμο για επαναροή συγκόλλησης

  • 6.ολοκληρώθηκε η επαναροή συγκόλλησης

  • 7.έτοιμος για AOI

  • 8.Διαδικασία επιθεώρησης AOI

  • 9.Τοποθέτηση εξαρτήματος THT

  • 10.διαδικασία συγκόλλησης κυμάτων

  • 11.Η συναρμολόγηση THT έγινε

  • 12.Επιθεώρηση AOI για συναρμολόγηση THT

  • 13.Προγραμματισμός IC

  • 14.δοκιμή λειτουργίας

  • 15.Έλεγχος και επισκευή QC

  • 16.Διαδικασία σύμμορφης επίστρωσης PCBA

  • 17.Συσκευασία ESD

  • 18.Έτοιμο για αποστολή


Συσκευασία

Για PCBA

Για το τελικό προϊόν


Hot Tags: Οξύμετρο PCBA, Κίνα, Κατασκευαστές, Προμηθευτές, Εργοστάσιο, Προσαρμοσμένο, Φθηνό, Ποιότητα, Προηγμένο, CE, Εγγύηση 1 έτους, Τιμή
