Mastering Game Console PCBA: A Complete Engineering Walkthrough

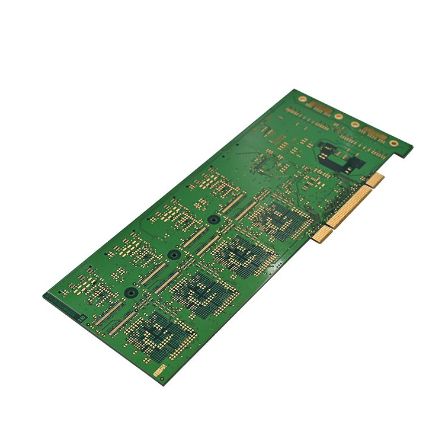

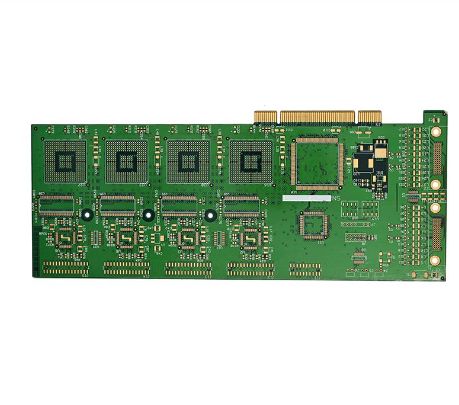

Το PCBA (Printed Circuit Board Assembly) μιας κονσόλας παιχνιδιών είναι η «καρδιά» της – φέρει τον επεξεργαστή, τη μνήμη, τα προγράμματα οδήγησης οθόνης και όλες τις περιφερειακές διεπαφές. Είτε κατασκευάζετε μια ρετρό φορητή συσκευή είτε μια σύγχρονη φορητή συσκευή παιχνιδιού, αυτός ο οδηγός σας καθοδηγεί σε όλη τη διαδικασία.

Πρώτα προγραμματισμός: Καθορίστε την κονσόλα παιχνιδιών σας

Η επένδυση χρόνου στον προγραμματισμό πριν πάρει ένα κολλητήρι θα σας γλιτώσει από πολλούς πονοκεφάλους στο δρόμο.

1. Καθορίστε τους στόχους και τις βασικές προδιαγραφές σας

Σκεφτείτε ξεκάθαρα τι είδους κονσόλα παιχνιδιών θέλετε να φτιάξετε:

• Ρετρό στυλ: Εκτελεί παιχνίδια εξομοίωσης 8-bit ή 16-bit, απαίτηση χαμηλής απόδοσης, ιδανική για αρχάριους. Χαρακτηριστικό παράδειγμα είναι μια συσκευή συμβατή με Arduboy που χρησιμοποιεί ένα ATmega32u4 16MHz που οδηγεί μια οθόνη OLED 128×64.

• Μοντέρνο στυλ: Εκτελεί Linux, μιμείται PSP ή συστήματα υψηλότερου επιπέδου. Αυτό απαιτεί έναν πιο ισχυρό πυρήνα – π.χ., ένα Raspberry Pi 3B+ με οθόνη IPS 7 ιντσών, καθώς και αποκλειστικές πλακέτες κουμπιών διαχείρισης ενέργειας και επέκτασης.

2. Επιλέξτε το Core Components

Εδώ είναι ένας τυπικός λογαριασμός υλικών για ακονσόλα παιχνιδιών PCBA:

Επαγγελματική συμβουλή: Ελέγχετε πάντα τα επίπεδα τάσης και λογικής (3,3 V έναντι 5 V) σε όλα τα εξαρτήματα για να βεβαιωθείτε ότι μπορούν να επικοινωνούν σωστά.

Σχεδιασμός και Πρωτοτυποποίηση Κυκλωμάτων

Μόλις ολοκληρωθεί ο προγραμματισμός, μεταβαίνετε στον πυρήνα της ανάπτυξης PCBA - σχεδιασμό και κατασκευή.

1. Σχηματική διάταξη και διάταξη PCB

Χρησιμοποιήστε ένα εργαλείο EDA (KiCad, Altium Designer, EAGLE) για να ολοκληρώσετε τα ακόλουθα:

• Σχεδιάστε το σχηματικό: Συνδέστε σωστά τον επεξεργαστή, την οθόνη, τα κουμπιά, την αποθήκευση και τις ακίδες IC διαχείρισης ενέργειας.

• Διάταξη PCB: Τοποθετήστε τον κύριο επεξεργαστή κοντά στην υποδοχή της οθόνης για να συντομεύσετε τις διαδρομές σήματος υψηλής ταχύτητας. Διευρύνετε τα ίχνη ισχύος και γείωσης και χρησιμοποιήστε ένα σταθερό επίπεδο γείωσης για να μειώσετε τις ηλεκτρομαγνητικές παρεμβολές (EMI).

• Εκτέλεση DRC: Εκτέλεση ελέγχων κανόνων σχεδίασης για να διασφαλίσετε ότι τα πλάτη και τα διάκενα των ιχνών πληρούν τις δυνατότητες του κατασκευαστή σας.

2. Πρωτοτυποποίηση και Προετοιμασία BOM

Εξάγετε αρχεία Gerber και στείλτε τα σε ένα PCB fab για πρωτότυπο. Εν τω μεταξύ, ξεκινήστε την προμήθεια εξαρτημάτων. Λάβετε υπόψη ότι τα εξειδικευμένα IC και οι υποδοχές σύνδεσης μπορεί να έχουν χρόνο παράδοσης 12–24 εβδομάδων, επομένως προγραμματίστε εκ των προτέρων.

 Συναρμολόγηση PCBA – Συγκόλληση και τοποθέτηση

Μόλις λάβετε το γυμνό PCB, είναι ώρα να κολλήσετε και να συναρμολογήσετε. Επιλέξτε τη μέθοδο που ταιριάζει στο επίπεδο δεξιοτήτων σας.

1. Συγκόλληση εξαρτημάτων SMT (Surface-Mount)

Για μικρά εξαρτήματα SMD, όπως αντιστάσεις και πυκνωτές, η επαγγελματική διαδικασία χρησιμοποιεί συγκόλληση pick-and-place + reflow. Σε ένα σενάριο DIY, μπορείτε:

• Συγκόλληση χειρός: Χρησιμοποιήστε τσιμπιδάκια για να τοποθετήσετε το εξάρτημα, θερμάνετε το μαξιλαράκι και την καρφίτσα με το σιδερένιο άκρο σας και τροφοδοτήστε το σύρμα συγκόλλησης.

• Reflow: Εφαρμόστε πάστα συγκόλλησης σε τακάκια, τοποθετήστε τα εξαρτήματα και θερμάνετε το PCB σε μια εστία μέχρι να λιώσει η πάστα (~190°C).

2. Συγκόλληση εξαρτημάτων THT (Through-Hole)

Κουμπιά, θήκες μπαταριών, κεφαλίδες ακίδων και παρόμοια εξαρτήματα εισάγονται από την επάνω πλευρά και συγκολλούνται στην κάτω πλευρά.

Συμβουλές συγκόλλησης:

• Συγκολλήστε πρώτα τα πιο κοντά εξαρτήματα (αντιστάσεις, πυκνωτές) και μετά τα ψηλότερα (κεφαλίδες, πρίζες).

• Ρυθμίστε τη θερμοκρασία σιδήρου στους ~300°C και διατηρήστε κάθε άρθρωση θερμαινόμενη για λιγότερο από 5 δευτερόλεπτα για να αποφύγετε την καταστροφή του εξαρτήματος ή του μαξιλαριού.

• Δώστε ιδιαίτερη προσοχή στην πολικότητα των LED, των ηλεκτρολυτικών πυκνωτών και των καλωδίων μπαταρίας (κόκκινο = θετικό, μαύρο = αρνητικό).

Υλικολογισμικό και Λογισμικό

Με συναρμολογημένο υλικό, η κονσόλα σας είναι απλώς ένα "σώμα" – χρειάζεται υλικολογισμικό για να ζωντανέψει.

1. Ρυθμίστε το περιβάλλον ανάπτυξης: Εγκαταστήστε το Arduino IDE, το Raspberry Pi OS ή ισοδύναμες αλυσίδες εργαλείων για τον επεξεργαστή που έχετε επιλέξει. Για ένα έργο που βασίζεται σε Arduino Pro Micro, εγκαταστήστε τη βιβλιοθήκη Arduboy2.

2. Εγγραφή/φλας του υλικολογισμικού: Το υλικολογισμικό χειρίζεται την προετοιμασία υλικού, διαβάζει εισόδους κουμπιών, οδηγεί την οθόνη και εκτελεί τη λογική του παιχνιδιού. Οι αρχάριοι θα πρέπει να ξεκινήσουν με έργα ανοιχτού κώδικα (όπως οι βιβλιοθήκες παιχνιδιών Arduboy) για να μάθουν πώς να μεταφέρουν παιχνίδια.

3. Φόρτωση παιχνιδιών: Για κονσόλες με υποστήριξη microSD, τοποθετήστε αρχεία ROM παιχνιδιών στην κάρτα. το firmware τα διαβάζει και τα εκτελεί από εκεί.

Δοκιμή και επαλήθευση

Αυτό είναι το βήμα διασφάλισης ποιότητας – μην το παραλείπετε ποτέ.

1. Επιθεώρηση πριν από την τροφοδοσία: Χρησιμοποιήστε ένα πολύμετρο για να ελέγξετε για βραχυκύκλωμα μεταξύ ισχύος και γείωσης. Ελέγξτε ξανά την πολικότητα και τον προσανατολισμό όλων των εξαρτημάτων.

2. Δοκιμή ενεργοποίησης: Αρχικά, ενεργοποιήστε χωρίς να έχει τοποθετηθεί το κύριο IC, βεβαιωθείτε ότι κάθε ράγα τροφοδοσίας (π.χ. 3,3V, 5V) εξέρχεται σωστά. Στη συνέχεια, εγκαταστήστε τον επεξεργαστή και δοκιμάστε τη βασική λειτουργικότητα.

3. Λειτουργική δοκιμή: Δοκιμή εισόδων κουμπιών, εξόδου οθόνης, ήχου και φόρτισης μία προς μία. Χρησιμοποιήστε τον κωδικό δοκιμής που περιστρέφεται σε κάθε συνάρτηση για να επαληθεύσετε ότι κάθε γραμμή λειτουργεί.

4. Δοκιμή παιχνιδιού: Εκτελέστε ένα παιχνίδι συνεχώς για 15–30 λεπτά. Παρακολουθήστε τη σταθερότητα της οθόνης, την απόκριση των κουμπιών και τη συνολική αύξηση της θερμοκρασίας.

Προηγμένες συμβουλές και κοινές παγίδες

• Θερμική σχεδίαση: Οι πυρήνες υψηλής απόδοσης (π.χ. Raspberry Pi) παράγουν σημαντική θερμότητα – αντιπροσωπεύουν τις ψύκτρες ή τις οπές αερισμού τόσο στη διάταξη PCB όσο και στο σχεδιασμό του περιβλήματος.

• EMI (Ηλεκτρομαγνητική Παρεμβολή): Για ψηφιακά σήματα υψηλής ταχύτητας, χρησιμοποιήστε διαφορικά ζεύγη και περιβάλετέ τα με ίχνη εδάφους για να μειώσετε το θόρυβο.

• DFM (Design for Manufacturability): Εάν σχεδιάζετε παραγωγή μικρής παρτίδας, συμβουλευτείτε το εργοστάσιο PCBA νωρίς στη φάση του σχεδιασμού για να βεβαιωθείτε ότι η διάταξή σας ταιριάζει με τις κατασκευαστικές τους δυνατότητες.
