Αποφυγή παγίδων γείωσης και υπολειμμάτων βιδών: Οδηγίες σχεδίασης για PCBA ελέγχου κινητήρα υψηλής αξιοπιστίας

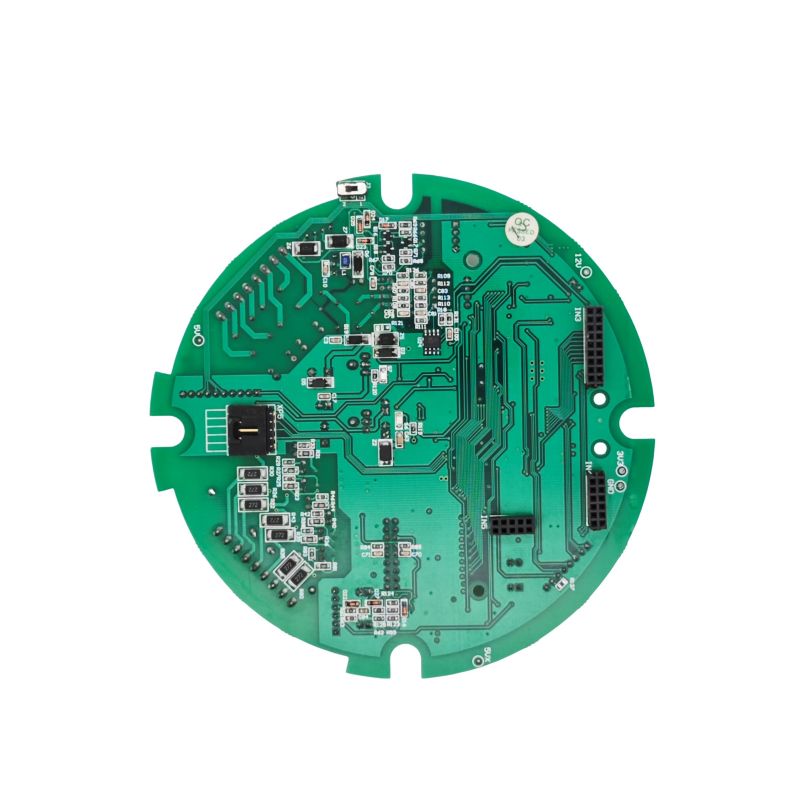

Έλεγχος κινητήρα PCBA Το (Printed Circuit Board Assembly) είναι ο βασικός παράγοντας ελέγχου κίνησης ακριβείας στον βιομηχανικό αυτοματισμό, τη ρομποτική, τα νέα ενεργειακά οχήματα και τις έξυπνες οικιακές συσκευές. Αυτός ο πρακτικός οδηγός ενοποιεί βασικές γνώσεις από την επιλογή αρχιτεκτονικής, τη διάταξη PCB, τη συναρμολόγηση και την επαλήθευση, βοηθώντας τους μηχανικούς και τους διαχειριστές προϊόντων να αποφύγουν κοινές παγίδες και να εξασφαλίσουν την ομαλή μετάβαση από την κατασκευή πρωτοτύπων στην κατασκευή μεγάλου όγκου.

1. Φάση Σχεδιασμού: Αρχιτεκτονική και Επιλογή Στοιχείων

1.1 Προσαρμοσμένες έναντι τυπικών λύσεων

Κατά την έναρξη του έργου, αξιολογήστε εάν θα υιοθετήσετε μια προσαρμοσμένη PCBA ή μια τυπική μονάδα εκτός ραφιού. Ενώ το προσαρμοσμένο PCBA συνεπάγεται υψηλότερο αρχικό κόστος NRE (Μη Επαναλαμβανόμενη Μηχανική), επιτρέπει τη βελτιστοποίηση για συγκεκριμένους τύπους κινητήρων—όπως BLDC, stepper ή servo—και ακριβείς στόχους απόδοσης (π.χ. ακρίβεια ταχύτητας/ροπής εντός ±0,5%). Οι προσαρμοσμένες λύσεις προσφέρουν επίσης ανώτερη απόδοση ενοποίησης συστήματος (συχνά που υπερβαίνει το 95%) και μακροπρόθεσμη αξιοπιστία υπό σκληρές συνθήκες λειτουργίας.

1.2 Core Chipset και Επιλογή Τοπολογίας

• Επεξεργαστής: Μια MCU 32-bit με αποκλειστικά περιφερειακά ελέγχου κινητήρα (π.χ. πυρήνας ARM Cortex-M4) συνιστάται ανεπιφύλακτα για τον χειρισμό υπολογιστικά εντατικών αλγορίθμων όπως το Field-Oriented Control (FOC) με απόκριση σε πραγματικό χρόνο.

• Driver and Power Stage:

• Για σχέδια υψηλής ενσωμάτωσης, επιλέξτε πλήρως ενσωματωμένα IC προγραμμάτων οδήγησης BLDC (π.χ. σειρά TI MCF831xC) που συνδυάζουν προγράμματα οδήγησης πύλης και FET ισχύος. Αυτό απλοποιεί το εξωτερικό κύκλωμα, αλλά απαιτεί προσεκτική αποσύνδεση—τουλάχιστον πέντε κρίσιμοι πυκνωτές (VM-PGND, CPH-CPL, κ.λπ.) πρέπει να τοποθετηθούν ανά φύλλο δεδομένων για να διασφαλιστεί η σταθερή λειτουργία.

• Για εφαρμογές υψηλής ισχύος (π.χ. >50A), προτιμώνται διακριτά MOSFET/IGBT με αποκλειστικά προγράμματα οδήγησης πύλης. Εξετάστε τις συσκευές ευρείας ζώνης (SiC ή GaN) για να επιτύχετε υψηλότερες συχνότητες μεταγωγής και μειωμένες απώλειες.

2. Διάταξη PCB: Η τέχνη της καταστολής θορύβου και της θερμικής διαχείρισης

Ένας πίνακας ελέγχου κινητήρα είναι εγγενώς ένα συγκρότημα μεικτού σήματος και εντατικής ισχύος . Η κακή διάταξη είναι η κύρια αιτία αποτυχιών ΗΜΣ και επιστροφών πεδίου.

2.1 Στρατηγική κατάτμησης και γείωσης κυκλώματος (κρίσιμο)

Χρυσός κανόνας: Απομονώστε φυσικά τη γείωση ισχύος από τη γείωση σήματος.

• Ζώνη: Διαιρέστε το PCB σε τρεις διακριτές περιοχές:

• Noisy Zone: Μετατροπέας ισχύος, ρελέ και βρόχοι κίνησης πύλης.

• Ψηφιακή Ζώνη: MCU, διεπαφές επικοινωνίας (CAN, UART, SPI).

• Αναλογική Ζώνη: Ανίχνευση ρεύματος/τάσης, είσοδοι κωδικοποιητή/αναλυτή. Διατηρήστε τα ίχνη PWM υψηλής συχνότητας μακριά από ευαίσθητες αναλογικές διαδρομές ανάδρασης.

• Υλοποίηση γείωσης:

• Υιοθετήστε μια προσέγγιση γείωσης ενός σημείου ή διαχωρισμού επιπέδου γείωσης.

• Συνδέστε ψηφιακή και αναλογική γείωση σε ένα μόνο σημείο κοντά στον ακροδέκτη αναφοράς ADC.

• Απομονώστε τη γείωση τροφοδοσίας (θορυβώδη) και συνδέστε την στο σημείο αστεριού-γείωσης του συστήματος μέσω μιας διαδρομής χαμηλής σύνθετης αντίστασης, αποτρέποντας τα μεγάλα μεταβατικά ρεύματα από το να αλλοιώσουν τα σήματα ελέγχου.

• Σύσταση στοίβαξης: Μια πλακέτα 4 επιπέδων είναι ιδανική όταν το επιτρέπει ο προϋπολογισμός. Χρησιμοποιήστε ειδικά στρώματα εδάφους δίπλα στην πλευρά του κύριου εξαρτήματος για να παρέχετε διαδρομές επιστροφής χαμηλής επαγωγής και εγγενή θωράκιση. Για σχέδια 2 επιπέδων, χρησιμοποιήστε εκτεταμένες πλημμύρες εδάφους και διατηρήστε τα ίχνη ισχύος όσο το δυνατόν πιο κοντά και πλατιά.

2.2 Βρόχοι ισχύος και θερμική απαγωγή

• Πλάτος ίχνους και περιοχή βρόχου: Τα ίχνη διαύλου DC και τριφασικής εξόδου πρέπει να είναι μικρά και πλατιά για να αντέχουν σε υψηλά di/dt. Τα ζεύγη σημάτων Gate-drive θα πρέπει να τρέχουν παράλληλα και κοντά στους αντίστοιχους ακροδέκτες της πηγής MOSFET για να ελαχιστοποιηθεί η παρασιτική επαγωγή.

• Θερμική διαχείριση: Χρησιμοποιήστε θερμικές διόδους για την αποτελεσματική μεταφορά της θερμότητας από τις ηλεκτρικές συσκευές στα εσωτερικά χάλκινα επίπεδα ή τα μαξιλαράκια ψύκτρας στο κάτω στρώμα. Εφαρμόστε ανοίγματα μάσκας συγκόλλησης (με έκθεση σε χαλκό) σε μονοπάτια υψηλού ρεύματος για να ενεργοποιήσετε τη σύνδεση της βοηθητικής ψύκτρας.

3. Συναρμολόγηση και Κατασκευή: Παραβλέπονται αλλά κρίσιμες λεπτομέρειες

3.1 Ανθεκτικότητα της Εφοδιαστικής Αλυσίδας στον Σχεδιασμό BOM

Πριν από την οριστικοποίηση του BOM (Bill of Materials), πραγματοποιήστε μια εκτίμηση κινδύνου εφοδιασμού για είδη μακράς διάρκειας, όπως MCU και πομποδέκτες επικοινωνίας. Όπου είναι δυνατόν, δεσμεύστε εναλλακτικά αποτυπώματα συμβατά με καρφίτσα στη διάταξη για να αποφύγετε την παύση της παραγωγής που προκαλείται από διακοπές προμηθευτή μίας πηγής.

3.2 Καθαριότητα στερέωσης με βίδες (Συχνή αλλά αγνοούμενη λειτουργία αστοχίας)

Κατά τη συναρμολόγηση PCBA του ελεγκτή κινητήρα, τα μεταλλικά υπολείμματα που μεταφέρονται από βίδες είναι ένας κρυφός δολοφόνος που προκαλεί βραχυκυκλώματα και υποβάθμιση της μόνωσης.

• Κίνδυνος: Μεταλλικά σωματίδια από δονούμενους κοχλιωτούς τροφοδότες μπορεί να πέσουν σε ακίδες IC υψηλής πυκνότητας ή ανάμεσα σε γειτονικά ίχνη, οδηγώντας σε διαλείπουσες βλάβες ή άμεσα βραχυκυκλώματα κατά την ενεργοποίηση.

• Αντίμετρα:

• Αντικαταστήστε τους παραδοσιακούς δονητικούς τροφοδότες μπολ με τροφοδότες τύπου βήματος για να ελαχιστοποιήσετε τη δημιουργία σωματιδίων που προκαλείται από τριβή.

• Εισαγάγετε έναν σταθμό αφαίρεσης σκόνης με κενό αμέσως πριν από το βήμα στερέωσης.

• Χρησιμοποιήστε έξυπνα ηλεκτρικά κατσαβίδια με παρακολούθηση ροπής και γωνίας σε πραγματικό χρόνο για να αποτρέψετε την υποστρεπτική ροπή (αιωρούμενη) ή την απογύμνωση του νήματος.

4. Δοκιμή και επικύρωση: Πέρα από το "Does It Spin?"

1. Δοκιμή λειτουργίας (FCT): Σε συνθήκες φόρτισης, επαληθεύστε τον χρόνο απόκρισης προστασίας από υπερένταση και υπερθερμοκρασία—π.χ., διασφαλίζοντας ότι η απενεργοποίηση του προγράμματος οδήγησης ενεργοποιείται εντός <10μs. Επικυρώστε επίσης τη λογική μείωσης της δυναμικής ισχύος κατά τη διάρκεια της πτώσης τάσης.

2. Προ-συμμόρφωση ηλεκτρομαγνητικής συμβατότητας (EMC): Οι εκπομπές αγωγών και ακτινοβολίας (CE/RE) είναι κοινά σημεία πόνου. Εάν προκύψουν αστοχίες, ελέγξτε πρώτα εάν μια δίοδος TVS με σωστή βαθμολογία και τσοκ κοινής λειτουργίας έχουν τοποθετηθεί στην είσοδο ισχύος και βελτιστοποιήστε τον ρυθμό περιστροφής μεταγωγής PWM ρυθμίζοντας τις αντιστάσεις πύλης.

3. Μακροπρόθεσμη αξιοπιστία: Εκτελέστε δοκιμές θερμικού κύκλου και συνεχούς λειτουργίας για να επαληθεύσετε την ακεραιότητα του συνδέσμου συγκόλλησης και την υποβάθμιση των εξαρτημάτων κάτω από τις μέγιστες θερμοκρασίες περιβάλλοντος.

Σχεδιάζοντας ένα αξιόπιστοΈλεγχος κινητήρα PCBAείναι ουσιαστικά μια τριγωνική αντιστάθμιση μεταξύ της ηλεκτρικής απόδοσης, της θερμοδυναμικής και της ηλεκτρομαγνητικής συμβατότητας. Κάθε απόφαση—από το διαχωρισμό καθαρού κυκλώματος και την πειθαρχημένη γείωση μέχρι τον αυστηρό έλεγχο καθαριότητας της συναρμολόγησης—καθορίζει τη μακροπρόθεσμη σταθερότητα του προϊόντος σε δύσκολα βιομηχανικά περιβάλλοντα. Εφαρμόζοντας τις στρατηγικές που περιγράφονται σε αυτόν τον οδηγό, μπορείτε να μειώσετε σημαντικά τα ποσοστά αστοχίας, να συντομεύσετε τους κύκλους ανάπτυξης και να βελτιώσετε τη συνολική στιβαρότητα του συστήματος ελέγχου κινητήρα σας.
