PCBA αυτοκινήτου: Μια συστηματική μηχανική από τους πυλώνες αξιοπιστίας έως την κατασκευή μηδενικών ελαττωμάτων

Το σύγχρονο αυτοκίνητο υφίσταται μια βαθιά μεταμόρφωση από ένα «μηχανικό προϊόν» σε ένα «κινητό ευφυές τερματικό». Σε αυτήν την εξέλιξη, το συγκρότημα πλακέτας τυπωμένου κυκλώματος (PCBA) - ως ο φυσικός φορέας και ο πυρήνας ηλεκτρικής διασύνδεσης των Ηλεκτρονικών Μονάδων Ελέγχου (ECU) - έχει γίνει ένας κρίσιμος καθοριστικός παράγοντας για την απόδοση, την ασφάλεια και τα λειτουργικά όρια του οχήματος. Σε αντίθεση με τα ηλεκτρονικά είδη ευρείας κατανάλωσης,PCBA αυτοκινήτουλειτουργεί σε ένα ακραίο περιβάλλον που χαρακτηρίζεται από υψηλές θερμοκρασίες, έντονους θερμικούς κύκλους, έντονους κραδασμούς, υγρασία και ηλεκτρομαγνητικές παρεμβολές. Ο σχεδιασμός και η κατασκευή του συνιστούν έτσι ένα αυστηρό επιστημονικό σύστημα που καλύπτει την επιλογή εξαρτημάτων, τον έλεγχο της διαδικασίας και την ιχνηλασιμότητα της ποιότητας πλήρους κύκλου ζωής.

I. Αυστηρά πρότυπα κορυφαίας βαθμίδας: Η τάφρο ποιότητας που κατασκευάστηκε από την AEC-Q και την IATF 16949

Η αξιοπιστία του PCBA αυτοκινήτου δεν πηγάζει από την ενίσχυση σε ένα μόνο στάδιο, αλλά έχει τις ρίζες του σε ένα σύστημα υποχρεωτικής τυποποίησης από πάνω προς τα κάτω. Μεταξύ αυτών, η σειρά AEC-Q και το σύστημα διαχείρισης ποιότητας IATF 16949 αποτελούν τους δύο ακρογωνιαίους λίθους.

Τα πρότυπα AEC-Q, που θεσπίστηκαν από το Automotive Electronics Council, παρέχουν προδιαγραφές πιστοποίησης εξαρτημάτων με αυστηρά όρια δοκιμής για διαφορετικούς τύπους εξαρτημάτων. Για παράδειγμα, το AEC-Q100 εστιάζει σε ολοκληρωμένα κυκλώματα (IC), απαιτώντας από αυτά να περάσουν δοκιμές όπως ο κύκλος θερμοκρασίας, η ηλεκτρομετανάστευση και η ανάλυση αστοχίας. Το AEC-Q200 στοχεύει παθητικά εξαρτήματα (πυκνωτές, αντιστάσεις, κ.λπ.), υποβάλλοντάς τα σε θερμικό σοκ, υγρασία και δοκιμές κραδασμών για να διασφαλιστεί ότι η απόδοσή τους παραμένει σταθερή σε ένα ευρύ φάσμα θερμοκρασιών από -40°C έως +125°C (και πέρα). Οποιοδήποτε εξάρτημα δεν έχει περάσει την πιστοποίηση AEC-Q αντιμετωπίζει σημαντικά εμπόδια για την είσοδο στις κύριες αλυσίδες εφοδιασμού αυτοκινήτων.

Σε επίπεδο συστήματος παραγωγής, το IATF 16949:2016 αντικατέστησε το ISO/TS 16949 ως το μοναδικό πρότυπο διαχείρισης ποιότητας για την αυτοκινητοβιομηχανία. Η βασική του εντολή είναι η υποχρεωτική εφαρμογή των πέντε βασικών εργαλείων (APQP, PPAP, FMEA, MSA, SPC) για τη δημιουργία μιας αρχιτεκτονικής ποιότητας κλειστού βρόχου. Ειδικά:

• Το APQP (Advanced Product Quality Planning) απαιτεί επισκοπήσεις DFM (Design for Manufacturability) στο στάδιο του σχεδιασμού για να αποφευχθούν προληπτικά πιθανά ελαττώματα, όπως "ταφόπλακα" μικρών εξαρτημάτων 0201 ή ελαττώματα σχεδίασης μαξιλαριών BGA (Ball Grid Array).

• Το PPAP (Production Part Approval Process) υποχρεώνει ότι ο δείκτης ικανότητας διεργασίας (Cpk) για χαρακτηριστικά κρίσιμης ποιότητας (CTQ) πρέπει να είναι ≥ 1,67, πράγμα που σημαίνει ότι η ικανότητα διεργασίας πρέπει να υπερβαίνει κατά πολύ τα γενικά βιομηχανικά πρότυπα.

• Το FMEA (Failure Mode and Effects Analysis) αξιολογεί συστηματικά τον Αριθμό Προτεραιότητας Κινδύνου (RPN) των πιθανών τρόπων αστοχίας σε γραμμές SMT (Surface Mount Technology)—όπως η ανεπαρκής πάστα συγκόλλησης ή τα κενά BGA—και επιβάλλει υποχρεωτικές διορθωτικές ενέργειες για στοιχεία υψηλού RPN.

Διπλή διασφάλιση σχεδιασμού και διεργασίας: Αντιμετώπιση θερμικών, μηχανικών και χημικών προκλήσεων

Οι φυσικές προκλήσεις που αντιμετωπίζει το PCBA του αυτοκινήτου επικεντρώνονται σε τρεις τομείς: θερμική διαχείριση, μηχανική καταπόνηση και περιβαλλοντική διάβρωση. Αυτό απαιτεί συνεργατική καινοτομία τόσο στις διαδικασίες σχεδιασμού όσο και στις διαδικασίες κατασκευής.

1. Θερμική Διαχείριση και Επιλογή Υλικού Τα PCBA που βρίσκονται κοντά στα διαμερίσματα του κινητήρα ή στα πακέτα μπαταριών τροφοδοσίας πρέπει να αντέχουν παρατεταμένες υψηλές θερμοκρασίες. Για τον μετριασμό των θερμικών αστοχιών, οι σχεδιαστές δίνουν προτεραιότητα σε υποστρώματα με υψηλό Tg (θερμοκρασία μετάπτωσης υάλου ≥ 170°C) υλικά FR-4 ή πολυιμίδιο, αποτρέποντας το μαλάκωμα και την παραμόρφωση του PCB υπό τη θερμότητα. Για εξαρτήματα υψηλής ισχύος, εισάγονται PCB μετάλλου (MCPCB) ή θερμικές διόδους σε συνδυασμό με ψύκτρες για τη βελτιστοποίηση των διαδρομών απαγωγής θερμότητας. Επιπλέον, οι επικαλύψεις πλάσματος PECVD (Plasma-Enhanced Chemical Vapor Deposition) —που είναι θερμικά διαφανείς— προσφέρουν προστασία σε μοριακό επίπεδο χωρίς να εμποδίζουν τη διάχυση θερμότητας, καθιστώντας τις ιδιαίτερα κατάλληλες για συμπαγείς εφαρμογές υψηλής πυκνότητας ισχύος, όπως ελεγκτές τομέα.

2. Μηχανική Αντικραδασμική Προστασία και Ενίσχυση Σύνδεσης Οι κραδασμοί είναι η κύρια αιτία της αστοχίας κόπωσης της άρθρωσης συγκόλλησης. Οι οδηγίες σχεδίασης ακολουθούν τις αρχές του DFM: αποφύγετε την τοποθέτηση μεγάλων βαρέων εξαρτημάτων σε ζώνες συγκέντρωσης τάσεων και δώστε προτεραιότητα στο SMT σε σχέση με τα εξαρτήματα διαμπερούς οπής για να μειώσετε την πίεση της άρθρωσης συγκόλλησης. Για πακέτα BGA που είναι επιρρεπή σε κραδασμούς, εφαρμόζεται η διαδικασία Underfill—πλήρωση του κενού κάτω από το τσιπ με κόλλα για την κατανομή της πίεσης. Αυτό μπορεί να βελτιώσει την αξιοπιστία κρούσης κατά πολλές τάξεις μεγέθους. Επιπλέον, τα πρότυπα προσαρμογής πίεσης όπως το IPC-9797A παρέχουν προδιαγραφές για την αξιοπιστία του συνδετήρα σε περιβάλλοντα δόνησης.

3. Σύμμορφη επίστρωση και προστασία από τη διάβρωση Η υγρασία, το σπρέι αλατιού και οι χημικοί ρύποι αποτελούν μακροχρόνιες απειλές διάβρωσης για το PCBA. Η επιλεκτική εφαρμογή συμμορφής επίστρωσης είναι τυπική πρακτική. Ωστόσο, για αισθητήρες ή ζεύξεις σήματος υψηλής συχνότητας, οι παραδοσιακές επικαλύψεις μπορεί να επηρεάσουν την ακεραιότητα του σήματος ή να προσθέσουν θερμική αντίσταση. Σε τέτοιες περιπτώσεις, οι επικαλύψεις μοριακού επιπέδου με βάση τη νανοτεχνολογία (π.χ. επικαλύψεις πλάσματος από το P2i) προσφέρουν μια ανώτερη λύση, παρέχοντας προστασία κατά της συμπύκνωσης χωρίς να αλλοιώνουν τα χαρακτηριστικά σύνθετης αντίστασης. Για τις περιοχές BGA υψηλής πυκνότητας, η AXI (Αυτόματη επιθεώρηση ακτίνων Χ) χρησιμοποιείται για την παρακολούθηση των ρυθμών εκκένωσης συγκόλλησης (συνήθως απαιτείται να είναι <25%) για να αποτραπεί η δημιουργία κενών προέλευσης διάβρωσης ή διάδοσης ρωγμών.

Μηδενικά ελαττώματα Manufacturing: Closed-Loop 3D SPI to MES Full Traceability

Ο βασικός στόχος της κατασκευής PCBA αυτοκινήτων είναι να προσεγγίσει το "Zero Defect". Αυτός ο στόχος επιτυγχάνεται μέσω εξαιρετικά αυτοματοποιημένης επιθεώρησης και ελέγχου της διαδικασίας σε πραγματικό χρόνο.

Στο κρίσιμο στάδιο SMT—εκτύπωση με πάστα συγκόλλησης—τα στατιστικά δείχνουν ότι 60%-70% των ελαττωμάτων προέρχονται από αποκλίσεις εκτύπωσης. Για να αντιμετωπιστεί αυτό, οι κορυφαίες γραμμές παραγωγής υιοθετούν 3D SPI (Three-Dimensional Solder Paste Inspection) σε συνδυασμό με ένα σύστημα ανάδρασης κλειστού βρόχου που συνδέεται με τον εκτυπωτή. Όταν το SPI ανιχνεύσει μια απόκλιση τάσης στον όγκο ή το ύψος της πάστας συγκόλλησης, το σύστημα ρυθμίζει αυτόματα την πίεση του μάκτρου ή την ταχύτητα απελευθέρωσης στένσιλ χωρίς χειροκίνητη παρέμβαση. Αυτός ο μηχανισμός διατηρεί το Cpk των κρίσιμων παραμέτρων σταθερά πάνω από 1,67. Στα επόμενα στάδια:

• Το AOI (Αυτόματη Οπτική Επιθεώρηση) καταγράφει οπτικά ελαττώματα, όπως μετατοπίσεις εξαρτημάτων και γεφύρωση.

• Το ICT (In-Circuit Testing) χρησιμοποιεί τις επαφές ανιχνευτή για την ταχεία ανίχνευση ηλεκτρικών βλαβών όπως τα βραχυκυκλώματα και τις ανοχές αντίστασης.

• Το FCT (Functional Circuit Testing) προσομοιώνει πραγματικές συνθήκες λειτουργίας (π.χ. διακυμάνσεις ισχύος 12V/24V) για να επαληθεύσει τη λειτουργική ακεραιότητα του PCBA.

Κυρίως, η από άκρο σε άκρο ιχνηλασιμότητα είναι αδιαπραγμάτευτη. Όπως ορίζεται από το IATF 16949, το Manufacturing Execution System (MES) συνδέει τον αριθμό παρτίδας κάθε στοιχείου, τις παραμέτρους τοποθέτησης, τα προφίλ θερμοκρασίας αναρροής και ακόμη και τις εικόνες ακτίνων Χ στο τελικό μοναδικό UID με λέιζερ χαραγμένο του PCBA. Σε περίπτωση αστοχίας πεδίου, το πλήρες ιστορικό παραγωγής μπορεί να ανακτηθεί εντός 60 δευτερολέπτων, επιτρέποντας ακριβή ανάλυση περιορισμού και βασικής αιτίας. Αυτή η δυνατότητα ιχνηλασιμότητας είναι επίσης ολοένα και πιο ζωτικής σημασίας για την υποστήριξη των κανονισμών «Δικαίωμα στην επισκευή».

Διαστρωμάτωση Εφαρμογών και Ενοποίηση Συστήματος

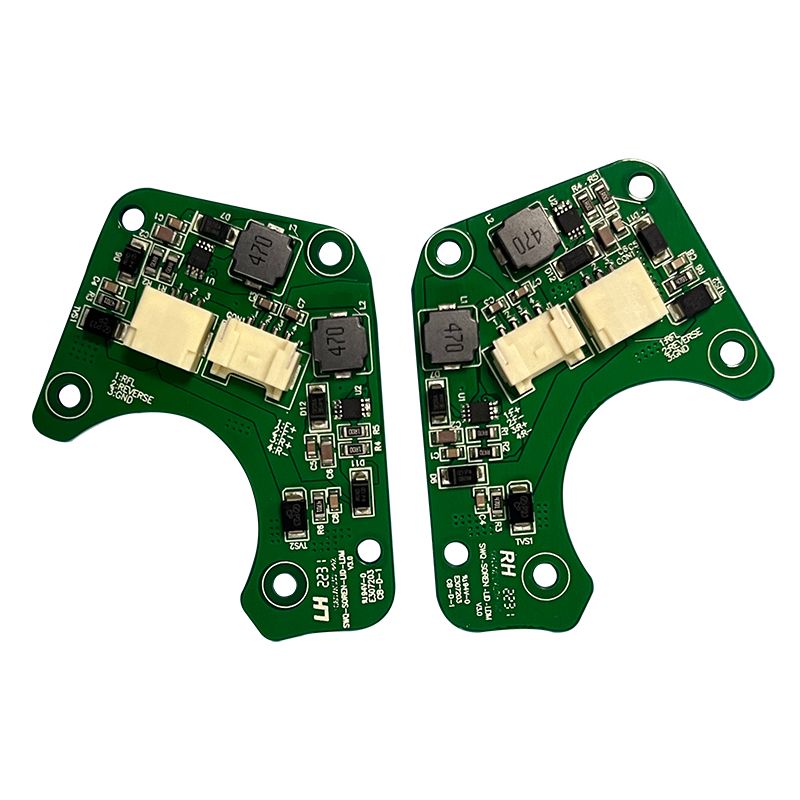

Οι εφαρμογές PCBA αυτοκινήτου καλύπτουν πολλούς τομείς, από τον έλεγχο αμαξώματος και το σύστημα μετάδοσης κίνησης έως τα έξυπνα πιλοτήρια και την αυτόνομη οδήγηση. Κάθε σενάριο επιβάλλει ξεχωριστές προτεραιότητες:

• Body Domain (BCM, Body Control Module): Δίνει έμφαση στον έλεγχο I/O και στη χαμηλή κατανάλωση ενέργειας, με ευαισθησία στο κόστος που απαιτεί ισορροπημένα μέτρα προστασίας.

• Τομείς μετάδοσης κίνησης και ασφάλειας (ABS/ESP, Σύστημα αντιμπλοκαρίσματος πέδησης/Ηλεκτρονικό πρόγραμμα ευστάθειας): Απαιτούνται εξαιρετικά υψηλή ταχύτητα απόκρισης και ακραία περιβαλλοντική ανοχή, που απαιτούν IC υψηλής ποιότητας AEC-Q100 και ενισχυμένο σχεδιασμό πλεονασμού.

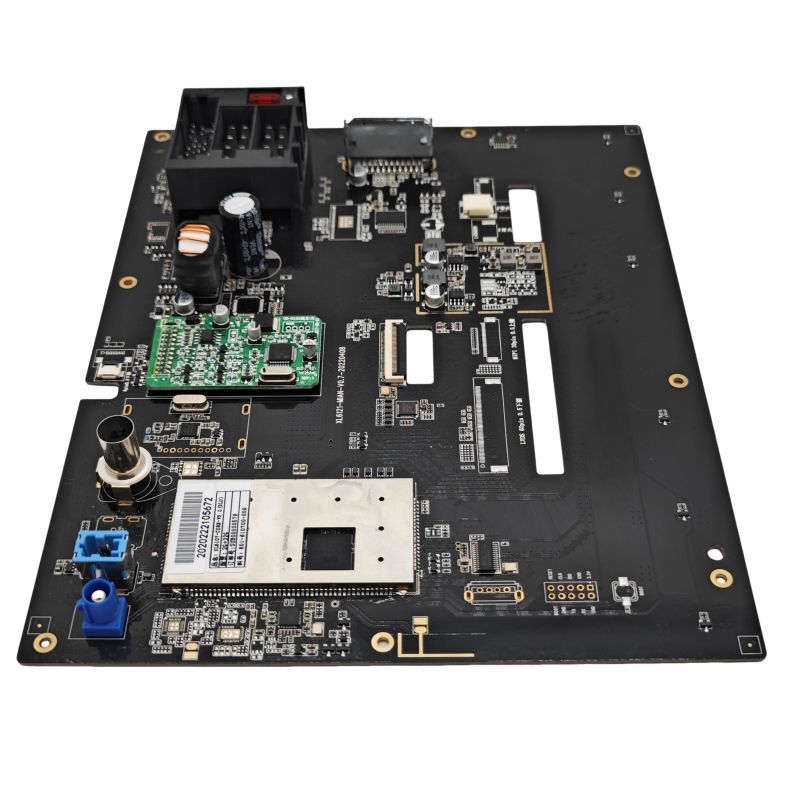

• Τομέας Infotainment: Δίνει προτεραιότητα στη μετάδοση σήματος υψηλής ταχύτητας (π.χ. HDMI, LVDS) και στην ηλεκτρομαγνητική συμβατότητα (EMC), χρησιμοποιώντας συχνά τεχνολογίες HDI (High-Density Interconnect) ή άκαμπτης ευκαμψίας για τη βελτιστοποίηση της ακεραιότητας του σήματος.

PCBA αυτοκινήτουείναι, στην ουσία της, μια επιστήμη του ντετερμινισμού. Καθιερώνει αυστηρά πρότυπα μέσω του AEC-Q και του IATF 16949 για να φιλτράρει αξιόπιστα γονίδια στην πηγή. Προσδίδει στο υλικό ανθεκτικότητα σε σκληρά περιβάλλοντα μέσω εξειδικευμένων σχεδίων και διαδικασιών που στοχεύουν στη θερμότητα, τους κραδασμούς και τη διάβρωση. και κλειδώνει τη συνοχή της διαδικασίας σχεδόν μηδενικού ελαττώματος στη μαζική παραγωγή μέσω SPC κλειστού βρόχου, επιθεώρησης AOI/ακτίνων Χ και ιχνηλασιμότητας MES. Καθώς οι αρχιτεκτονικές E/E (Electrical/Electronic) αυτοκινήτων εξελίσσονται προς κεντρικές πλατφόρμες υπολογιστών, το PCBA δεν πρέπει μόνο να φιλοξενεί υψηλότερες υπολογιστικές πυκνότητες αλλά και να επιτυγχάνει προβλεψιμότητα πλεονασμού και αστοχίας εντός του πλαισίου λειτουργικής ασφάλειας (ISO 26262). Η τεχνολογική καινοτομία σε αυτόν τον τομέα συνεχίζει να οδηγεί την αυτοκινητοβιομηχανία προς ασφαλέστερους, πιο έξυπνους και πιο αξιόπιστους ορίζοντες.
