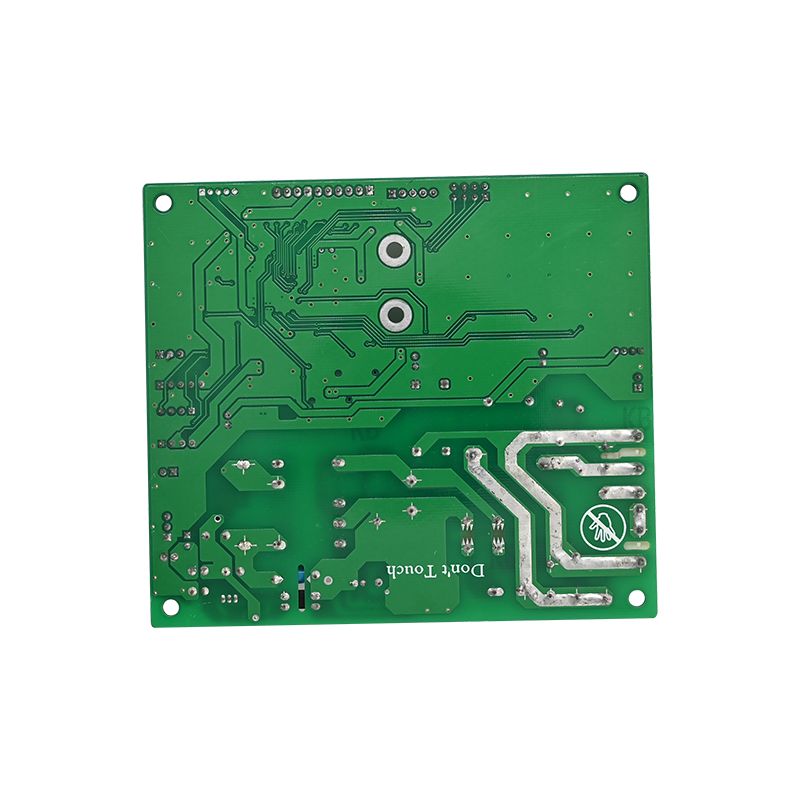

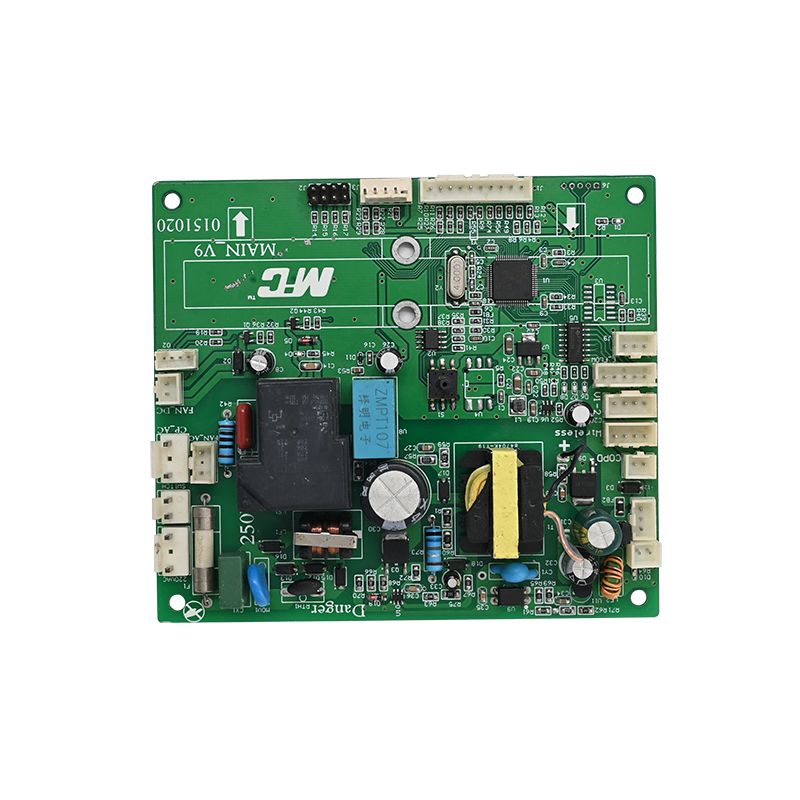

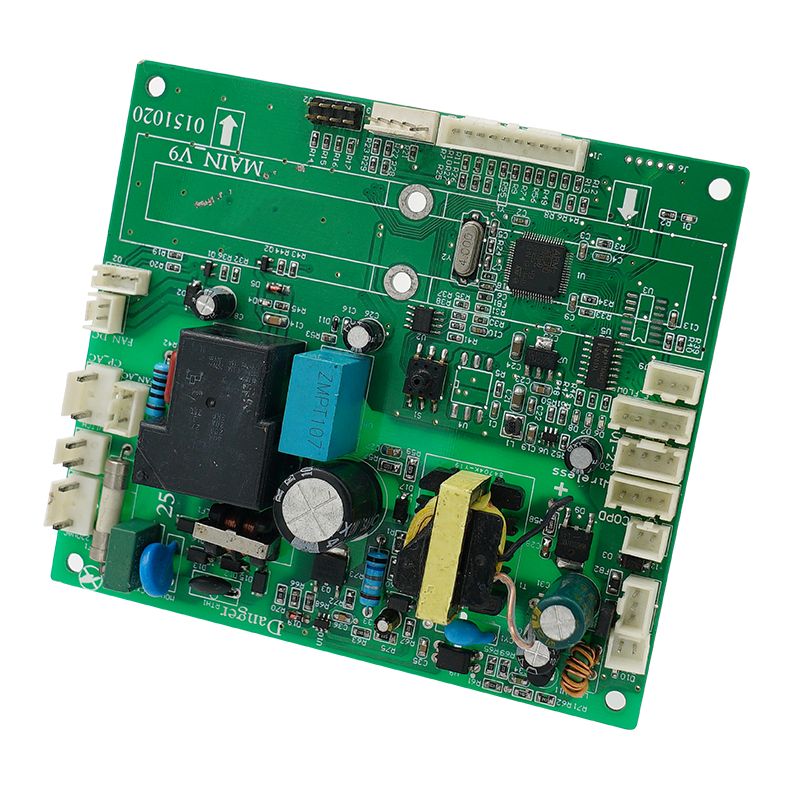

φριτέζα αέρα PCBA

Η Unixplore Electronics είναι μια κινεζική εταιρεία που εστιάζει στη δημιουργία και την παραγωγή πρώτης κατηγορίας φριτέζας αέρα PCBA από το 2008. Έχουμε πιστοποιήσεις για τα πρότυπα συναρμολόγησης PCB ISO9001:2015 και IPC-610E.

Μοντέλο:UE-212

Αποστολή Ερώτησης

περιγραφή προϊόντος

Πώς να σχεδιάσετε μια λειτουργική μέθοδο δοκιμής για PCBA φριτέζας αέρα

Η Unixplore Electronics έχει δεσμευτεί για την ανάπτυξη και την κατασκευή υψηλής ποιότηταςAir Fryer PCBA με τη μορφή τύπου OEM και ODM από το 2011.

Για να εξασφαλιστεί η μακροπρόθεσμη σταθερή λειτουργία ενός Για να διασφαλιστεί η μακροπρόθεσμη σταθερή λειτουργία ενός PCBA Air Fryer, μπορούν να αντιμετωπιστούν διάφορες πτυχές:

Ο σχεδιασμός μιας λειτουργικής μεθόδου δοκιμής για το Air Fryer PCBA είναι ένα κρίσιμο βήμα για τη διασφάλιση της κανονικής λειτουργίας και λειτουργικότητάς του. Τα παρακάτω είναι τα γενικά βήματα για το σχεδιασμό μιας λειτουργικής μεθόδου δοκιμής για ένα PCBA Air Fryer:

Λειτουργικό σχέδιο δοκιμής:Πρώτα, καθορίστε τις λειτουργίες που θα δοκιμαστούν, όπως θέρμανση, έλεγχος ανεμιστήρα, ρύθμιση θερμοκρασίας, χρονόμετρα κ.λπ. Αναπτύξτε ένα λεπτομερές λειτουργικό σχέδιο δοκιμών για να διασφαλίσετε την κάλυψη όλων των σχεδιασμένων λειτουργιών.

Προετοιμασία εξοπλισμού δοκιμής:Προετοιμάστε τα απαραίτητα όργανα και εξοπλισμό δοκιμής για τις δοκιμές λειτουργίας του Air Fryer PCBA, όπως θερμόμετρα, βολτόμετρα, αμπερόμετρα κ.λπ., για να παρακολουθείτε και να καταγράφετε τα αποτελέσματα των δοκιμών.

Ηλεκτρική δοκιμή:Εκτελέστε ηλεκτρικούς ελέγχους για να ελέγξετε τις συνδέσεις του κυκλώματος για σωστή λειτουργία και βεβαιωθείτε ότι η τάση και το ρεύμα πληρούν τις απαιτήσεις σχεδιασμού, διασφαλίζοντας ότι όλα τα εξαρτήματα του κυκλώματος λειτουργούν σωστά.

Δοκιμή λειτουργίας θέρμανσης:Δοκιμάστε τη λειτουργία θέρμανσης του Air Fryer PCBA, συμπεριλαμβανομένης της ρύθμισης της θερμοκρασίας και του χρόνου θέρμανσης, διασφαλίζοντας ότι το στοιχείο θέρμανσης λειτουργεί σωστά και ότι φτάνει την αναμενόμενη θερμοκρασία.

Δοκιμή ελέγχου ανεμιστήρα:Ελέγξτε τις λειτουργίες start/stop και ελέγχου ταχύτητας του ανεμιστήρα, διασφαλίζοντας ότι ο ανεμιστήρας λειτουργεί σωστά και ότι η ταχύτητα μπορεί να ρυθμιστεί όπως απαιτείται.

Δοκιμή ρύθμισης θερμοκρασίας:Ελέγξτε την ακρίβεια του αισθητήρα θερμοκρασίας και τη λειτουργία ρύθμισης θερμοκρασίας του πίνακα ελέγχου, διασφαλίζοντας τον ακριβή έλεγχο της θερμοκρασίας κατά τη διαδικασία θέρμανσης.

Δοκιμή λειτουργίας χρονοδιακόπτη:Ελέγξτε τη λειτουργία του χρονοδιακόπτη, συμπεριλαμβανομένης της ρύθμισης της ώρας, των χρόνων έναρξης και διακοπής, για να βεβαιωθείτε ότι η λειτουργία χρονισμού είναι κανονική και αξιόπιστη.

Δοκιμή Προστασίας Ασφαλείας:Ελέγξτε τις λειτουργίες προστασίας ασφαλείας, όπως η προστασία από υπερθέρμανση και η προστασία από βραχυκύκλωμα, για να διασφαλίσετε ότι η θέρμανση μπορεί να σταματήσει αμέσως σε μη φυσιολογικές καταστάσεις για την προστασία του εξοπλισμού και της ασφάλειας των χρηστών.

Καταγραφή και ανάλυση δεδομένων:Καταγράψτε δεδομένα δοκιμών, αναλύστε τα αποτελέσματα των δοκιμών, εντοπίστε πιθανά προβλήματα και προσαρμόστε και διορθώστε το Air Fryer PCBA.

Έκθεση δοκιμής:Γράψτε μια λεπτομερή αναφορά δοκιμής, καταγράφοντας τη διαδικασία δοκιμής, τα αποτελέσματα και τα προβλήματα που εντοπίστηκαν, για να παράσχετε μια αναφορά για περαιτέρω βελτιστοποίηση και βελτίωση του Air Fryer PCBA.

Το Unixplore παρέχει μια υπηρεσία με το κλειδί στο χέρι για εσάςEMSκαιΣυναρμολόγηση PCBέργα. Μη διστάσετε να επικοινωνήσετε μαζί μας για το κτίριο του σκάφους σας, μπορούμε να κάνουμε μια προσφορά σε 24 ώρες αφού λάβουμεΑρχείο GerberκαιΛίστα BOM!

Air Fryer PCBA Κατασκευή

* Το αρχείο Gerber και η λίστα BOM παρέχονται από τον πελάτη
* Παράγεται γυμνό PCB, εξαρτήματα αγορασμένα από εμάς
* Κατασκευή PCB με εξαρτήματα πλήρως συναρμολογημένα
* 100% Λειτουργικά Δοκιμασμένο ΟΚ πριν από την αποστολή
* Συμβατό με RoHS, διαδικασία κατασκευής χωρίς μόλυβδο
* Γρήγορη παράδοση, με ανεξάρτητο πακέτο ESD
* Υπηρεσία ηλεκτρονικής κατασκευής μιας στάσης για σχεδιασμό PCB, διάταξη PCB, κατασκευή PCB, προμήθεια εξαρτημάτων, συναρμολόγηση PCB SMT και DIP, προγραμματισμό IC, δοκιμή λειτουργίας, συσκευασία και παράδοση

Δυνατότητα συναρμολόγησης PCB & PCB Unixplore

Παράμετρος	Ικανότητα
Επίπεδα	1-40 στρώσεις
Τύπος συναρμολόγησης	Through-Hole (THT), Surface Mount (SMT), Mixed (THT+SMT)
Ελάχιστο μέγεθος στοιχείου	0201(01005 Metric)
Μέγιστο μέγεθος στοιχείου	2,0 in x 2,0 in x 0,4 in (50 mm x 50 mm x 10 mm)
Τύποι πακέτων εξαρτημάτων	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP κ.λπ.
Minimum Pad Pitch	0,5 mm (20 mil) για QFP, QFN, 0,8 mm (32 mil) για BGA
Ελάχιστο πλάτος ίχνους	0,10 mm (4 mil)
Ελάχιστο ίχνος εκκαθάρισης	0,10 mm (4 mil)
Ελάχιστο μέγεθος τρυπανιού	0,15 mm (6 mil)
Μέγιστο μέγεθος πίνακα	18 in x 24 in (457 mm x 610 mm)
Πάχος σανίδας	0,0078 ίντσες (0,2 mm) έως 0,236 ίντσες (6 mm)
Υλικό Πίνακα	CEM-3, FR-2, FR-4, High-Tg, HDI, Αλουμίνιο, Υψηλή συχνότητα, FPC, Rigid-Flex, Rogers, κ.λπ.
Φινίρισμα επιφάνειας	OSP, HASL, Flash Gold, ENIG, Gold Finger κ.λπ.
Τύπος πάστας συγκόλλησης	Μόλυβδη ή χωρίς μόλυβδο
Πάχος χαλκού	0,5 ΟΖ – 5 ΟΖ
Διαδικασία Συναρμολόγησης	Reflow Soldering, Wave Soldering, Manual Soldering
Μέθοδοι Επιθεώρησης	Αυτόματη Οπτική Επιθεώρηση (AOI), Ακτινογραφία, Οπτική Επιθεώρηση
Εσωτερικές μέθοδοι δοκιμής	Δοκιμή λειτουργίας, Δοκιμή ανιχνευτή, Δοκιμή γήρανσης, Δοκιμή υψηλής και χαμηλής θερμοκρασίας
Χρόνος ολοκλήρωσης	Δειγματοληψία: 24 ώρες έως 7 ημέρες, Μαζική εκτέλεση: 10 - 30 ημέρες
Πρότυπα συναρμολόγησης PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E class ll

Υπηρεσία EMS Προστιθέμενης Αξίας Unixplore

● Υπηρεσία προ-προγραμματισμού IC με αρχείο σε μορφήΓΟΗΤΕΥΩ,ΞΩΤΙΚΟκαιΑΠΟΘΗΚΗ.
● Air Fryer PCBA Λειτουργικό εξάρτημα δοκιμής προσαρμοσμένο σύμφωνα με τις απαιτήσεις δοκιμής του πελάτη
● Υπηρεσίες κατασκευής κιβωτίων, συμπεριλαμβανομένης της παραγωγής καλουπιών από πλαστικό και μεταλλικό περίβλημα και ανταλλακτικά
● Συμμορφική επίστρωση που περιλαμβάνει επιλεκτική επίστρωση λάκας, γλάστρα από εποξειδική ρητίνη
● Συγκρότημα καλωδίων και καλωδίων
● Συναρμολόγηση τελικού προϊόντος που περιλαμβάνει κουτί, οθόνη, διακόπτη μεμβράνης, επισήμανση και προσαρμοσμένη συσκευασία σε χαρτοκιβώτιο ή κουτί λιανικής πώλησης.
● Διάφορες δοκιμές τρίτων για PCBA είναι διαθέσιμες κατόπιν αιτήματος
● Βοήθεια πιστοποίησης προϊόντων

Διαδικασία Παραγωγής PCBA
