Πώς εξελίσσεται η ανάπτυξη του Dash Cam PCBA: Από την επιλογή Chip στη μαζική παραγωγή

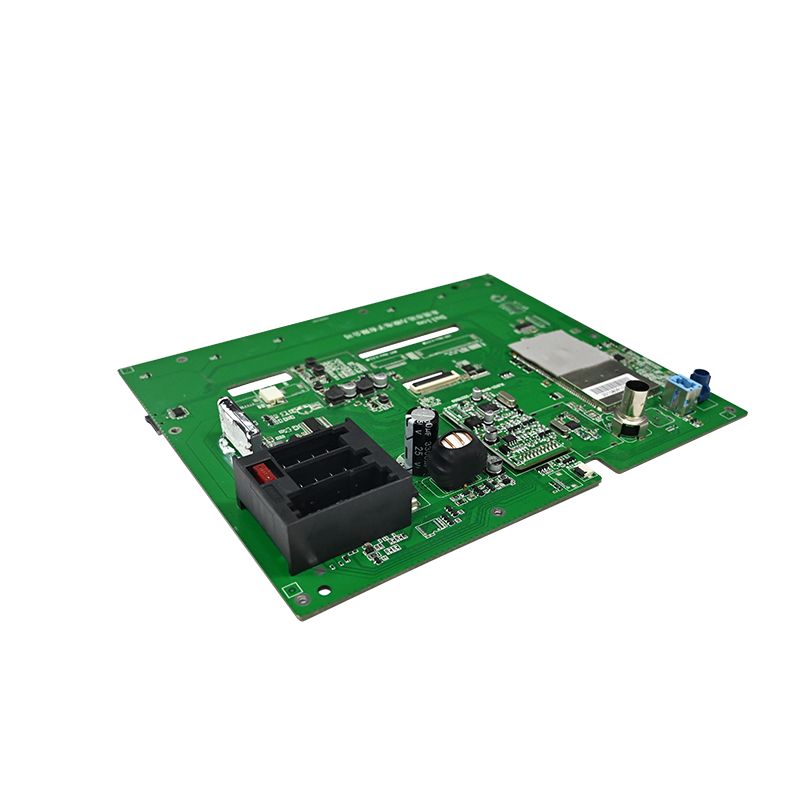

Στον πυρήνα του, ένα ταμπλό έκκεντρο δεν ορίζεται από το φακό ή το περίβλημά του, αλλά από τοPCBA(Συναρμολόγηση πλακέτας τυπωμένου κυκλώματος). Αποκτήστε σωστά το chipset και τον πίνακα σταθερό, και έχετε ήδη κερδίσει τη μισή μάχη. Αντλώντας από την εμπειρία της βιομηχανίας του πραγματικού κόσμου, εδώ είναι ένας απλός οδηγός που καλύπτει την επιλογή chipset, το σχεδιασμό κυκλώματος, την κατασκευή και τη δοκιμή.

1. Επιλογή Chipset: Επιλέξτε πρώτα το "Brain" και μετά δημιουργήστε το γύρω του

Ο κύριος επεξεργαστής είναι η καρδιά του PCBA. Μόλις αποφασιστεί αυτό, το υπόλοιπο κύκλωμα, το κόστος και το ανώτατο όριο απόδοσης ορίζονται σε μεγάλο βαθμό. Επί του παρόντος, η καθεμία από τις κύριες επιλογές έχει τα δικά της πλεονεκτήματα:

• Ambarella: Γνωστό για την ανώτερη επεξεργασία εικόνας, την εξαιρετική ποιότητα εικόνας και την υψηλή απόδοση κωδικοποίησης. Ιδανικό για κάμερες υψηλής ποιότητας 4K, αλλά η ανάπτυξη είναι πολύπλοκη και το κόστος BOM είναι υψηλότερο.

• Novatek: Ο ηγέτης της αγοράς όσον αφορά τον όγκο. Προσφέρει εξαιρετική σχέση ποιότητας/τιμής, με επιλογές που κυμαίνονται από αρχικό επίπεδο έως high-end (υποστήριξη 4K, HDR). Συχνά η κορυφαία επιλογή για προϊόντα μαζικής παραγωγής.

• Άλλα (Hisilicon, Allwinner, κ.λπ.): Χρησιμοποιείται σε συγκεκριμένες αγορές ή προϊόντα ευαίσθητα στο κόστος.

Μην κοιτάτε μόνο την ανάλυση. Αξιολογήστε τις πραγματικές σας ανάγκες: Υποστηρίζει διπλή εγγραφή εμπρός και πίσω; Πώς είναι η απόδοση σε χαμηλό φωτισμό; Χρειάζεστε χαρακτηριστικά ADAS ή AI; Αυτά καθορίζουν την απαιτούμενη υπολογιστική ισχύ και τις δυνατότητες ISP (Image Signal Processor).

Μόλις επιλέξετε τον κύριο επεξεργαστή, δώστε προσοχή σε αυτά τα βασικά περιφερειακά:

• Διαχείριση ενέργειας: Η ισχύς του αυτοκινήτου είναι εμφανώς θορυβώδης (9V–16V με παροδικές αιχμές). Πρέπει να χρησιμοποιήσετε μετατροπέα DC-DC ευρείας τάσης εισόδου με προστασία υπέρτασης, υπερβολικού ρεύματος και αντίστροφης πολικότητας. Εάν απαιτείται λειτουργία στάθμευσης, προσθέστε ένα κύκλωμα ανίχνευσης/προστασίας χαμηλής τάσης για να αποτρέψετε την εξάντληση της μπαταρίας του αυτοκινήτου.

• Αισθητήρας εικόνας: Η σειρά Sony IMX (π.χ. IMX335) είναι μια κοινή επιλογή. Βεβαιωθείτε ότι η διεπαφή MIPI CSI ταιριάζει καλά με τον κύριο επεξεργαστή.

• Αποθήκευση: Χρησιμοποιήστε eMMC για αποθήκευση υλικολογισμικού και μια θέση κάρτας TF για αποθήκευση βίντεο. Η υποδοχή κάρτας πρέπει να διαθέτει προστασία ESD.

2. Βασικές προκλήσεις σχεδίασης κυκλώματος: Η διαχείριση κατά των παρεμβολών και η θερμική διαχείριση είναι βασικές προκλήσεις

Οι κάμερες Dash κάθονται στα παρμπρίζ, ψήνουν στον καλοκαιρινό ήλιο και παγώνουν το χειμώνα, όλα αυτά ενώ αντέχουν τους συνεχείς κραδασμούς. Αυτό απαιτεί εξαιρετικά υψηλή σταθερότητα και αξιοπιστία από το PCBA. Δύο κρίσιμα ζητήματα πρέπει να αντιμετωπιστούν στο στάδιο του σχεδιασμού:

2.1 Θερμική διαχείριση (Διάχυση θερμότητας)

Κατά την εγγραφή βίντεο 4K, ο επεξεργαστής και ο αισθητήρας παράγουν σημαντική θερμότητα μέσα σε ένα σφραγισμένο περίβλημα. Η κακή θερμική διαχείριση οδηγεί σε σφάλματα συστήματος, τεχνουργήματα εικόνας και επιταχυνόμενη γήρανση των εξαρτημάτων. Οι αποτελεσματικές λύσεις περιλαμβάνουν:

Μεγάλος χαλκός χύνεται κάτω από τον κύριο επεξεργαστή, με πυκνά θερμικά στόμια που συνδέονται με το εσωτερικό και το κάτω στρώμα χαλκού για τη διάδοση της θερμότητας.
Στρατηγική τοποθέτηση εξαρτημάτων για την ομοιόμορφη κατανομή των πηγών θερμότητας και την αποφυγή τοπικών hotspot.
Σχεδιασμός του PCBA για την αξιοποίηση του μεταλλικού περιβλήματος ή των ειδικών διανομέων θερμότητας για παθητική ψύξη.

2.2 Ακεραιότητα σήματος και EMI/EMC

Τα σήματα υψηλής ταχύτητας (MIPI, DDR) και τα σήματα RF (Wi-Fi, GPS) συνωστίζονται σε μια μικρή πλακέτα. Χωρίς προσεκτικό σχεδιασμό, οι παρεμβολές προκαλούν θόρυβο εικόνας, πτώση καρέ ή απώλεια σήματος.

Έλεγχος σύνθετης αντίστασης: Υπολογίστε και ελέγξτε αυστηρά τη διαφορική σύνθετη αντίσταση 100 Ω για MIPI, USB και άλλα ζεύγη διαφορικών υψηλής ταχύτητας και την σύνθετη αντίσταση μονού άκρου 50 Ω για άλλα κρίσιμα ίχνη.
Αντιστοίχιση μήκους: Τα διαφορικά ζεύγη και οι ομάδες δεδομένων DDR πρέπει να έχουν αυστηρή αντιστοίχιση μήκους (εντός ±10 mils) για να διασφαλιστεί ο σωστός χρονισμός.
Παρακολούθηση φρουράς: Δρομολογήστε ίχνη εδάφους παράλληλα με κρίσιμα σήματα (ρολόι, I2C, ήχος, βίντεο) και προσθέστε συρραφές για απομόνωση.
Στοίβαξη επιπέδων: Χρησιμοποιήστε ένα PCB 4 στρώσεων ή 6 στρωμάτων με ένα σταθερό επίπεδο γείωσης και ένα σταθερό επίπεδο ισχύος. Δρομολογήστε σήματα υψηλής ταχύτητας στα εσωτερικά στρώματα για να χρησιμοποιήσετε τα αεροπλάνα ως θωράκιση.

Επιπλέον, να τοποθετείτε πάντα διόδους TVS στις υποδοχές εισόδου για προστασία ESD, να προσθέτετε σφαιρίδια φερρίτη και πυκνωτές στην είσοδο ισχύος για φιλτράρισμα και να χρησιμοποιείτε τον διαχωρισμό ενός σημείου μεταξύ αναλογικών και ψηφιακών επιπέδων γείωσης. Αυτές είναι απλές αλλά πολύ αποτελεσματικές τεχνικές.

3. Κατασκευή και ποιοτικός έλεγχος: The Gatekeepers Before Mass Production

Ένα καλό σχέδιο είναι μόνο η μισή ιστορία. Για την αποστολή ενός αξιόπιστου PCBA, οι διεξοδικές διαδικασίες κατασκευής και δοκιμών είναι αδιαπραγμάτευτες.

• Συναρμολόγηση SMT και επιθεώρηση AOI: Τα αξιόπιστα εργοστάσια χρησιμοποιούν 3D SPI για να επιθεωρήσουν την ποιότητα της κόλλας συγκόλλησης, τα μηχανήματα συλλογής και τοποθέτησης υψηλής ταχύτητας για εξαρτήματα BGA και 0402 και AOI (Αυτόματη Οπτική Επιθεώρηση) για τον εντοπισμό ελαττωμάτων συγκόλλησης (γέφυρα, ψυχρές ενώσεις, εξαρτήματα που λείπουν).

• FCT (Functional Circuit Test): Προσομοίωση της πραγματικής λειτουργίας ταμπλό κάμερας ενεργοποιώντας το PCBA και δοκιμάζοντας κάθε λειτουργία: εγγραφή, ήχο, λήψη σήματος GPS, απόκριση κουμπιών και έξοδο οθόνης.

• Δοκιμή καύσης (Δοκιμή γήρανσης): Λειτουργήστε το PCBA συνεχώς για αρκετές έως δεκάδες ώρες σε ένα θάλαμο υψηλής θερμοκρασίας και υψηλής υγρασίας. Αυτό αποκαλύπτει λανθάνοντα ελαττώματα (όπως διακοπτόμενες συνδέσεις συγκόλλησης ή θερμικά ασταθή εξαρτήματα) και είναι ένα κρίσιμο βήμα για τη διασφάλιση μακροπρόθεσμης αξιοπιστίας.

Χτίζοντας ένα αξιόπιστοταμπλό έκκεντρο PCBAείναι μια συστηματική προσπάθεια μηχανικής. Είναι μια πράξη εξισορρόπησης—βρίσκοντας το γλυκό σημείο μεταξύ απόδοσης, κόστους, φυσικού μεγέθους, θερμικής απαγωγής και μακροπρόθεσμης αξιοπιστίας. Εξετάζοντας αυτές τις πρακτικές σκέψεις εκ των προτέρων, μπορείτε να αποφύγετε πολλές κοινές παγίδες και να εξορθολογίσετε την πορεία σας προς μια επιτυχημένη κυκλοφορία προϊόντος.
