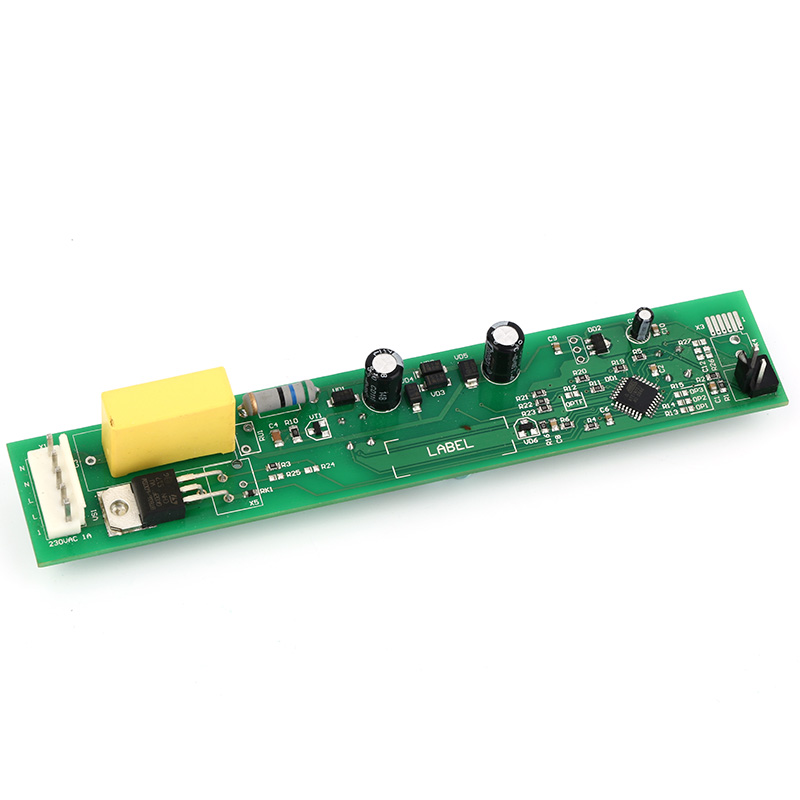

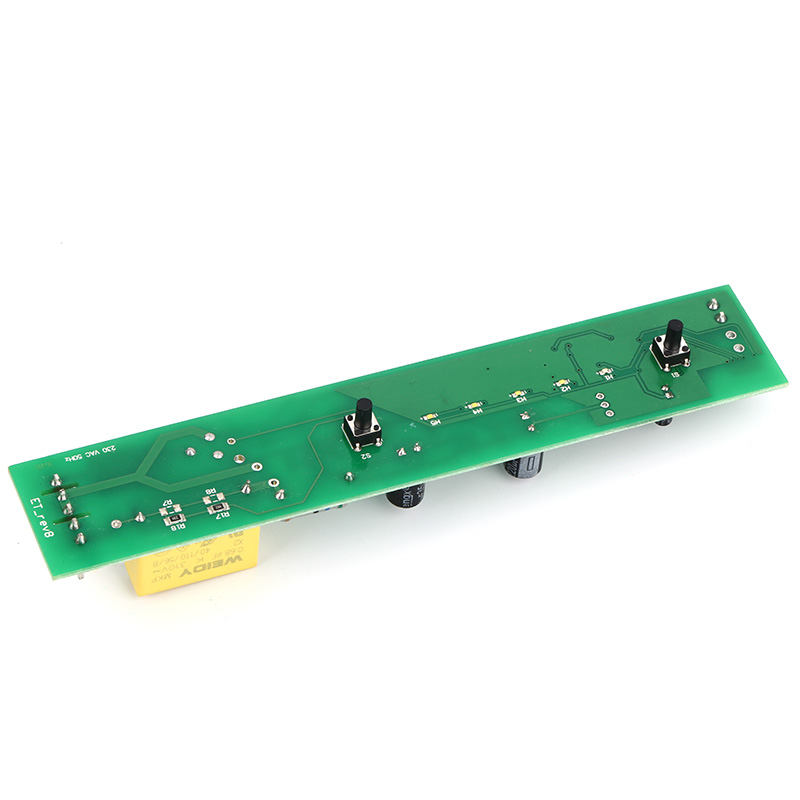

πλυντήριο ρούχων PCBA

Η Unixplore Electronics είναι μια κινεζική εταιρεία που εστιάζει στη δημιουργία και την παραγωγή PCBA πλυντηρίου πρώτης κατηγορίας από το 2008. Έχουμε πιστοποιήσεις για τα πρότυπα συναρμολόγησης PCB ISO9001:2015 και IPC-610E.

Μοντέλο:UE-205

Αποστολή Ερώτησης

περιγραφή προϊόντος

Πώς να χρησιμοποιήσετε την κατασκευή κόκκινης κόλλας κατά τη διάρκεια της διαδικασίας συναρμολόγησης του πλυντηρίου PCBA

Η Unixplore Electronics έχει δεσμευτεί για την ανάπτυξη και την κατασκευή υψηλής ποιότηταςπλυντήριο ρούχων PCBA με τη μορφή τύπου OEM και ODM από το 2011.

Στη συναρμολόγηση του πλυντηρίου ρούχων PCBA, χρησιμοποιείται κόκκινη κόλλα για τη στερέωση και την προστασία των εξαρτημάτων, βελτιώνοντας την αξιοπιστία και την ανθεκτικότητα της πλακέτας κυκλώματος. Τα παρακάτω είναι τα γενικά βήματα για τη χρήση κόκκινης κόλλας:

Παρασκευή:Προετοιμάστε την απαραίτητη κόκκινη κόλλα και εργαλεία, φροντίζοντας η επιφάνεια εργασίας να είναι καθαρή και τακτοποιημένη.

Προσδιορισμός τοποθεσίας εφαρμογής:Με βάση τη σχεδίαση PCBA του πλυντηρίου ρούχων και τις απαιτήσεις θέσης και σύνδεσης των εξαρτημάτων, καθορίστε τις θέσεις όπου πρέπει να εφαρμοστεί κόκκινη κόλλα.

Εφαρμογή κόκκινης κόλλας:Χρησιμοποιώντας κατάλληλα εργαλεία (όπως σύριγγα ή απλικατέρ χειρός), εφαρμόστε ομοιόμορφα ή σημαδέψτε την κόκκινη κόλλα στις περιοχές της πλακέτας κυκλώματος που χρειάζονται στερέωση. Βεβαιωθείτε ότι η κόκκινη κόλλα καλύπτει την περιοχή που χρειάζεται προστασία, αλλά μην την απλώνετε πολύ για να μην επηρεαστεί η κανονική σύνδεση των εξαρτημάτων.

Κόκκινη κόλλα πολυμερισμού:Σύμφωνα με τις απαιτήσεις ωρίμανσης της κόκκινης κόλλας (συνήθως σε φούρνο με ελεγχόμενη θερμοκρασία ή με σκλήρυνση με υπεριώδη ακτινοβολία), τοποθετήστε το PCBA του πλυντηρίου σε κατάλληλο περιβάλλον για να σκληρύνει την κόκκινη κόλλα. Βεβαιωθείτε ότι ο χρόνος σκλήρυνσης και η θερμοκρασία πληρούν τις συστάσεις του κατασκευαστή της κόκκινης κόλλας.

Καθαρισμός:Αφού σκληρυνθεί πλήρως η κόκκινη κόλλα, καθαρίστε προσεκτικά τυχόν περίσσεια κόκκινης κόλλας, διασφαλίζοντας ότι δεν επηρεάζει την κανονική λειτουργία του πλυντηρίου PCBA. Μπορούν να χρησιμοποιηθούν ειδικά καθαριστικά ή εργαλεία για τον καθαρισμό.

Επιθεώρηση και δοκιμή:Το PCBA του πλυντηρίου που έχει στερεωθεί με κόκκινη κόλλα θα πρέπει να επιθεωρηθεί και να ελεγχθεί για να διασφαλιστούν οι σωστές συνδέσεις εξαρτημάτων, τα ανεμπόδιστα κυκλώματα στο πλυντήριο και ότι η εφαρμογή κόκκινης κόλλας δεν επηρεάζει την απόδοση της πλακέτας κυκλώματος.

Χρησιμοποιώντας σωστά την κόκκινη κόλλα, τα εξαρτήματα στο PCBA του πλυντηρίου ρούχων μπορούν να στερεωθούν και να προστατευτούν αποτελεσματικά, βελτιώνοντας την αξιοπιστία και τη σταθερότητα της πλακέτας. Οι προφυλάξεις ασφαλείας και η τήρηση των απαιτήσεων σκλήρυνσης της κόκκινης κόλλας πρέπει να τηρούνται κατά τη λειτουργία για να διασφαλιστεί η ποιότητα συναρμολόγησης και η αξιοπιστία του PCBA του πλυντηρίου ρούχων.

Το Unixplore παρέχει μια υπηρεσία με το κλειδί στο χέρι για εσάςEMSκαιΣυναρμολόγηση PCBέργα. Μη διστάσετε να επικοινωνήσετε μαζί μας για το κτίριο του σκάφους σας, μπορούμε να κάνουμε μια προσφορά σε 24 ώρες αφού λάβουμεΑρχείο GerberκαιΛίστα BOM!

πλυντήριο ρούχων PCBA Κατασκευή

* Το αρχείο Gerber και η λίστα BOM παρέχονται από τον πελάτη
* Παράγεται γυμνό PCB, εξαρτήματα αγορασμένα από εμάς
* Κατασκευή PCB με εξαρτήματα πλήρως συναρμολογημένα
* 100% Λειτουργικά Δοκιμασμένο ΟΚ πριν από την αποστολή
* Συμβατό με RoHS, διαδικασία κατασκευής χωρίς μόλυβδο
* Γρήγορη παράδοση, με ανεξάρτητο πακέτο ESD
* Υπηρεσία ηλεκτρονικής κατασκευής μιας στάσης για σχεδιασμό PCB, διάταξη PCB, κατασκευή PCB, προμήθεια εξαρτημάτων, συναρμολόγηση PCB SMT και DIP, προγραμματισμό IC, δοκιμή λειτουργίας, συσκευασία και παράδοση

Δυνατότητα συναρμολόγησης PCB & PCB Unixplore

Παράμετρος	Ικανότητα
Επίπεδα	1-40 στρώσεις
Τύπος συναρμολόγησης	Through-Hole (THT), Surface Mount (SMT), Mixed (THT+SMT)
Ελάχιστο μέγεθος στοιχείου	0201(01005 Metric)
Μέγιστο μέγεθος στοιχείου	2,0 in x 2,0 in x 0,4 in (50 mm x 50 mm x 10 mm)
Τύποι πακέτων εξαρτημάτων	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP κ.λπ.
Minimum Pad Pitch	0,5 mm (20 mil) για QFP, QFN, 0,8 mm (32 mil) για BGA
Ελάχιστο πλάτος ίχνους	0,10 mm (4 mil)
Ελάχιστο ίχνος εκκαθάρισης	0,10 mm (4 mil)
Ελάχιστο μέγεθος τρυπανιού	0,15 mm (6 mil)
Μέγιστο μέγεθος πίνακα	18 in x 24 in (457 mm x 610 mm)
Πάχος σανίδας	0,0078 ίντσες (0,2 mm) έως 0,236 ίντσες (6 mm)
Υλικό Πίνακα	CEM-3, FR-2, FR-4, High-Tg, HDI, Αλουμίνιο, Υψηλή συχνότητα, FPC, Rigid-Flex, Rogers, κ.λπ.
Φινίρισμα επιφάνειας	OSP, HASL, Flash Gold, ENIG, Gold Finger κ.λπ.
Τύπος πάστας συγκόλλησης	Μόλυβδη ή χωρίς μόλυβδο
Πάχος χαλκού	0,5 ΟΖ – 5 ΟΖ
Διαδικασία Συναρμολόγησης	Reflow Soldering, Wave Soldering, Manual Soldering
Μέθοδοι Επιθεώρησης	Αυτόματη Οπτική Επιθεώρηση (AOI), Ακτινογραφία, Οπτική Επιθεώρηση
Εσωτερικές μέθοδοι δοκιμής	Δοκιμή λειτουργίας, Δοκιμή ανιχνευτή, Δοκιμή γήρανσης, Δοκιμή υψηλής και χαμηλής θερμοκρασίας
Χρόνος ολοκλήρωσης	Δειγματοληψία: 24 ώρες έως 7 ημέρες, Μαζική εκτέλεση: 10 - 30 ημέρες
Πρότυπα συναρμολόγησης PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E class ll

Υπηρεσία EMS Προστιθέμενης Αξίας Unixplore

● Υπηρεσία προ-προγραμματισμού IC με αρχείο σε μορφήΓΟΗΤΕΥΩ,ΞΩΤΙΚΟκαιΑΠΟΘΗΚΗ.
● πλυντήριο ρούχων PCBA Λειτουργικό εξάρτημα δοκιμής προσαρμοσμένο σύμφωνα με τις απαιτήσεις δοκιμής του πελάτη
● Υπηρεσίες κατασκευής κιβωτίων, συμπεριλαμβανομένης της παραγωγής καλουπιών από πλαστικό και μεταλλικό περίβλημα και ανταλλακτικά
● Συμμορφική επίστρωση που περιλαμβάνει επιλεκτική επίστρωση λάκας, γλάστρα από εποξειδική ρητίνη
● Συγκρότημα καλωδίων και καλωδίων
● Συναρμολόγηση τελικού προϊόντος που περιλαμβάνει κουτί, οθόνη, διακόπτη μεμβράνης, επισήμανση και προσαρμοσμένη συσκευασία σε χαρτοκιβώτιο ή κουτί λιανικής πώλησης.
● Διάφορες δοκιμές τρίτων για PCBA είναι διαθέσιμες κατόπιν αιτήματος
● Βοήθεια πιστοποίησης προϊόντων

Διαδικασία Παραγωγής PCBA
