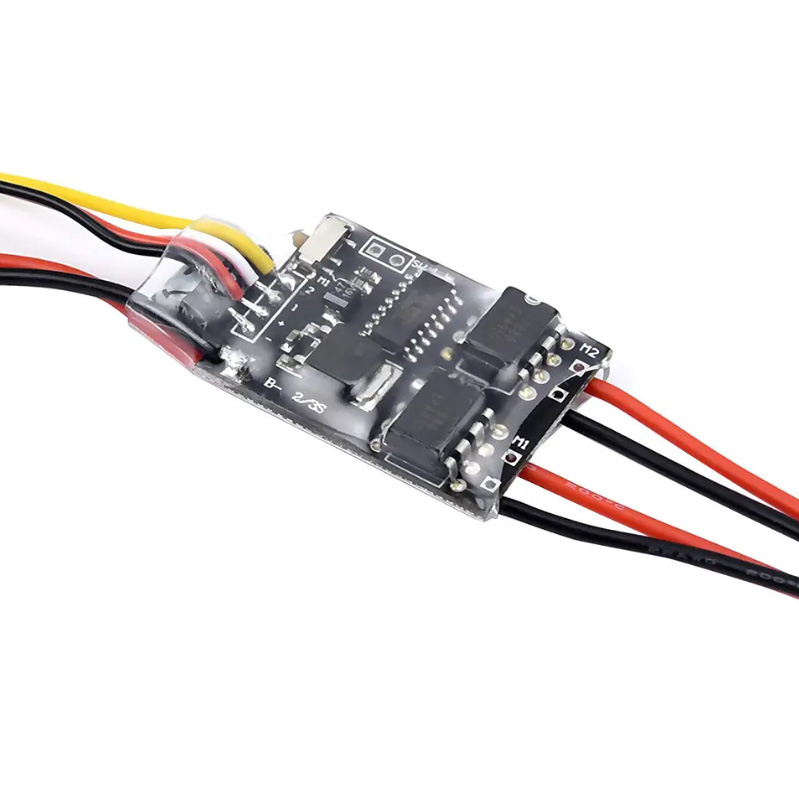

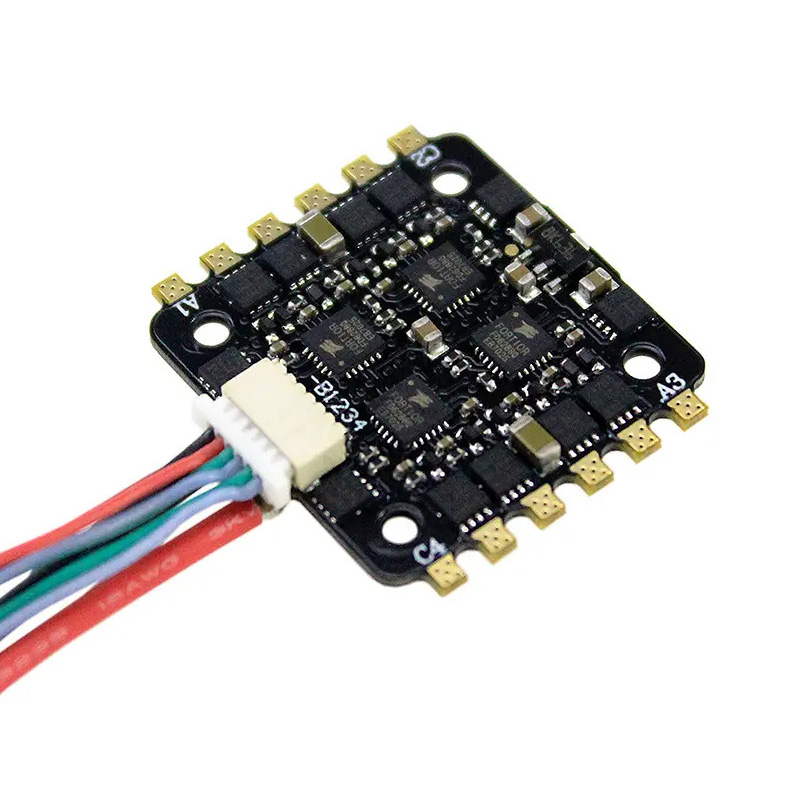

PCBA φωτισμού αεροσκαφών

Από τα φώτα πλοήγησης έως τα φώτα προσγείωσης, κάθε αερομεταφερόμενο PCBA πρέπει να λειτουργεί άψογα κάτω από ακραίες θερμικές κλίσεις, έντονους κραδασμούς και αυστηρούς περιορισμούς EMI. Με 20 χρόνια πρακτικής εμπειρίας στα αεροδιαστημικά ηλεκτρονικά και στην ανάλυση αστοχιών, η Unixplore Electronics έχει κωδικοποιήσει τις συγκεκριμένες πρακτικές σχεδιασμού που διαχωρίζουν τα συγκροτήματα που αξίζουν πτήσης από το γειωμένο υλικό σε κάθε έργο που παραδίδουμε.

Αυτή η σελίδα καλύπτει την επιλογή υλικού, τη θερμική διαχείριση, την τοπολογία κυκλώματος, τις απαιτήσεις πιστοποίησης και τις επικυρωμένες στο πεδίο παραμέτρους για το PCBA φωτισμού αεροσκαφών.

Τι είναι το Aircraft Lighting PCBA;

Το Aircraft Lighting PCBA (Printed Circuit Board Assembly) είναι η βασική μονάδα ελέγχου και τροφοδοσίας για συστήματα φωτισμού εσωτερικού και εξωτερικού αεροσκάφους. Πρέπει να παρέχει σταθερή ρύθμιση ισχύος και λογική ελέγχου για φώτα πλοήγησης, στροβοσκόπια κατά της σύγκρουσης, φώτα προσγείωσης και φωτισμό περιβάλλοντος καμπίνας σε υψόμετρα έως και 55.000 πόδια, θερμοκρασίες που κυμαίνονται από -55°C έως +85°C και κάτω από προφίλ δόνησης υψηλής έντασης.

Σε αντίθεση με τα PCB εμπορικής ποιότητας, το PCBA για φωτισμό αεροπορίας απαιτεί ανώτερη θερμική διαχείριση, ακριβή αντιστοίχιση CTE και πλήρη συμμόρφωση με τις περιβαλλοντικές δοκιμές και τις δοκιμές EMI DO-160.

Γιατί Unixplore Electronics;

• 20 Years of Failure Analysis Heritage – Οι κανόνες σχεδιασμού μας προέρχονται από τη μεταθανάτια ανάλυση των συγκροτημάτων φωτισμού Airbus και Boeing. Αποφεύγουμε συστηματικά τις πέντε κορυφαίες λειτουργίες αστοχίας, συμπεριλαμβανομένης της κόπωσης της άρθρωσης συγκόλλησης, της βλάβης του MOSFET και του κλειδώματος του μικροελεγκτή.

• Κατασκευή από άκρο σε άκρο με το κλειδί στο χέρι – Η Unixplore Electronics παρέχει μια ολοκληρωμένη κάθετη λύση: διάταξη PCB, προμήθεια εξαρτημάτων, συναρμολόγηση SMT/DIP, λειτουργικές δοκιμές και σύμμορφη επίστρωση. Οι εγκαταστάσεις μας 3.000+ m² παρέχουν μηνιαία χωρητικότητα 150.000 ολοκληρωμένων συναρμολογήσεων.

• Πιστοποίηση Aerospace Grade – Το εργοστάσιό μας είναι πιστοποιημένο κατά ISO9001:2015. Όλη η παραγωγή ακολουθεί αυστηρά τα πρότυπα IPC-6012 Class 3 / Aerospace και IPC-610E , διασφαλίζοντας ότι κάθε PCBA πληροί την ποιότητα που είναι έτοιμη για εγκατάσταση.

• Δυνατότητα συν-σχεδιασμού υλικού-λογισμικού – Αξιοποιώντας τα ενσωματωμένα εργαλεία EDA, διασφαλίζουμε απρόσκοπτη μηχανική-ηλεκτρική ενοποίηση, ελαχιστοποιώντας τις παρεμβολές μεταξύ του PCBA και των δομικών περιβλημάτων για παράδοση "Πρώτη φορά σωστά".

Τύποι Συστημάτων Φωτισμού Αεροσκαφών

Ο φωτισμός αεροσκαφών εμπίπτει σε ξεχωριστές κατηγορίες, καθεμία με μοναδικές απαιτήσεις PCBA:

Βασικές Τεχνικές Προδιαγραφές

Περιβαλλοντικές Απαιτήσεις

Προδιαγραφές εισόδου ισχύος (ανά MIL-STD-704)

Επιλογή υλικού για PCBA φωτισμού αεροσκαφών

Υλικό πυρήνα: FR4, MCPCB ή σύνθετο άνθρακα;

Το πρότυπο FR4 είναι σπάνια αποδεκτό για φωτισμό αεροσκαφών λόγω κακής θερμικής αγωγιμότητας και αναντιστοιχίας CTE με εξαρτήματα LED.

Σύσταση Unixplore για εξωτερικό φωτισμό: Χρησιμοποιήστε χάλκινο MCPCB ή πυρήνα από ύφασμα άνθρακα. Η αντιστοίχιση CTE με τις κεραμικές συσκευασίες LED (6-7 ppm/°C) μειώνει σημαντικά την τάση διάτμησης της άρθρωσης συγκόλλησης κατά τη διάρκεια της θερμικής ανακύκλωσης από -55°C σε +85°C.

Επιλογή βάρους χαλκού

Θερμική διαχείριση για αεροσκάφη υψηλής ισχύος LED PCBA

Τα MCPCB προσφέρουν περίπου 10 φορές υψηλότερη θερμική αγωγιμότητα από το τυπικό FR-4, που μεταφράζεται σε καλύτερη απαγωγή θερμότητας, υψηλότερη απόδοση αυλού και μεγαλύτερη διάρκεια ζωής των LED.

Εμπειρικός κανόνας: Για κάθε μείωση κατά 10°C στη θερμοκρασία σύνδεσης LED, η διάρκεια ζωής του εξαρτήματος διπλασιάζεται.

Προδιαγραφές διηλεκτρικού στρώματος

Thermal Via Strategy για τακάκια LED

Για κάθε LED υψηλής ισχύος στο PCBA:

• Τουλάχιστον 9 θερμικές διόδους (διάμετρος 0,3 mm) ανά επίθεμα LED

• Για τη δυνατότητα συγκόλλησης απαιτούνται γεμισμένες και καλυμμένες θυρίδες

• Μέσω της απόστασης: 1,0 mm έως 1,2 mm σχέδιο πλέγματος

• Ανοχή σε κενά: Κάτω από 25% επιφάνεια επιθέματος ορατή κατά την επιθεώρηση με ακτίνες Χ

Τοπολογία και Αρχιτεκτονική Ελέγχου Κυκλωμάτων

Έλεγχος Εξωτερικού Φωτισμού

Ο σύγχρονος εξωτερικός φωτισμός αεροσκαφών χρησιμοποιεί προγραμματιζόμενα προγράμματα οδήγησης LED με ανεξάρτητο έλεγχο καναλιών.

Προτεινόμενη αρχιτεκτονική:

1. I²C LED IC προγράμματος οδήγησης με προγραμματιζόμενη μνήμη ακολουθίας

2. Εξωτερική σκηνή MOSFET για χορδές LED υψηλού ρεύματος

3. Υποστήριξη πλεονασμού FMU μέσω ξεχωριστών λεωφορείων I²C

Πλεονεκτήματα των προγραμματιζόμενων προγραμμάτων οδήγησης:

• Οι ακολουθίες φωτισμού εκτελούνται αυτόνομα μετά τον προγραμματισμό

• Δεν απαιτείται παρέμβαση FMU για κανονικά μοτίβα που αναβοσβήνουν

• Χαριτωμένη υποβάθμιση εάν ένα FMU αποτύχει

Εσωτερικός Φωτισμός Καμπίνας

Τα συστήματα φωτισμού LED καμπίνας αεροσκαφών συνήθως χρησιμοποιούν ξεχωριστά διευθυνσιοδοτούμενα ζεύγη LED-μικροελεγκτών.

Το ευέλικτο PCBA χρησιμοποιείται συχνά για φωτισμό καμπίνας ώστε να συμμορφώνεται με τις καμπύλες επιφάνειες της ατράκτου.

Ενσωματωμένος εξοπλισμός δοκιμής (BITE)

Τα PCBA φωτισμού αεροσκαφών πρέπει να περιλαμβάνουν δυνατότητες αυτοδιάγνωσης.

Παρατηρούμενες παράμετροι:

• Τάση και συχνότητα εισόδου

• Θερμοκρασία

• Κατάσταση λαμπτήρα/LED

• Τάση και ρεύμα εξόδου

BITE απάντηση:

• Καταγραφή σφάλματος στη μη πτητική μνήμη

• Προαιρετικά: αστοχία σήματος μέσω διακριτής εξόδου

• Συνεχίστε τη λειτουργία εάν είναι ασφαλές (χαριτωμένη υποβάθμιση)

EMI και αντικεραυνική προστασία

Αντικεραυνική προστασία (Εξωτερικά φώτα/φωτάκια στο πίσω μέρος)

Τεχνικές Μετριασμού EMI

Πιστοποίηση και Συμμόρφωση

Βασικά πρότυπα για PCBA φωτισμού αεροσκαφών

Απαιτήσεις δοκιμών προσόντων

Συχνές ερωτήσεις PCBA φωτισμού αεροσκαφών

Ε1: Ποια είναι η διαφορά μεταξύ πυρήνα αλουμινίου και PCBA με πυρήνα χαλκού για τον εξωτερικό φωτισμό αεροσκαφών;

Η επιλογή μεταξύ PCBA πυρήνα αλουμινίου και πυρήνα χαλκού επηρεάζει άμεσα τη θερμική απόδοση, το βάρος και την αξιοπιστία στον εξωτερικό φωτισμό του αεροσκάφους.

MCPCB αλουμινίου:

• Θερμική αγωγιμότητα: 138-238 W/m·K

• Πυκνότητα: 2,70 g/cm³ (ελαφρύ)

• CTE: 23-25 ​​ppm/°C

• Κόστος: 30-50% χαμηλότερο από τον χαλκό

Χαλκός MCPCB:

• Θερμική αγωγιμότητα: 390-401 W/m·K (περίπου διπλό αλουμίνιο)

• Πυκνότητα: 8,96 g/cm³ (3,3 φορές βαρύτερο)

• CTE: 16-17 ppm/°C (ταιριάζουν καλύτερα με εξαρτήματα LED στους 6-7 ppm/°C)

• Ανώτερη για εξαιρετική πυκνότητα ισχύος (>2 W/cm²)

Πίνακας αποφάσεων για εφαρμογές αεροσκαφών:

Για ακραία περιβάλλοντα: Τα PCB με πυρήνα από ύφασμα άνθρακα προσφέρουν θερμική αγωγιμότητα XY 175-300 W/m·K με CTE μόνο 4-6,5 ppm/°C, που ταιριάζουν απόλυτα σε πακέτα κεραμικών LED. Αυτό ελαχιστοποιεί τη θερμική καταπόνηση κατά τη διάρκεια γρήγορων κύκλων θερμοκρασίας από -55°C έως +85°C.

Ε2: Πώς μπορώ να σχεδιάσω την τροφοδοσία εναλλασσόμενου ρεύματος 400 Hz που βρίσκεται στα συστήματα φωτισμού καμπίνας αεροσκαφών;

Ο φωτισμός καμπίνας αεροσκαφών χρησιμοποιεί συχνά 115 V AC στα 400 Hz, όχι τα 50/60 Hz που βρίσκονται στα κτίρια. Αυτό δημιουργεί μοναδικές απαιτήσεις σχεδιασμού.

Η πρόκληση σχεδιασμού 400 Hz: Τα τυπικά τροφοδοτικά που έχουν σχεδιαστεί για 50/60 Hz θα υπερθερμανθούν ή θα αποτύχουν στα 400 Hz λόγω απωλειών στον πυρήνα σε μετασχηματιστές και μαγνητικά εξαρτήματα.

Απαιτούμενες προσαρμογές σχεδιασμού PCBA:

Λίστα ελέγχου σχεδίασης για PCBA 400Hz:

1. Επαληθεύστε τις ονομασίες συχνότητας εξαρτημάτων – Οι μετασχηματιστές και οι επαγωγείς πρέπει να καθορίζουν τη λειτουργία 400 Hz

2. Μετρήστε το ρεύμα εισόδου – Τα συστήματα 400 Hz έχουν συχνά υψηλότερη ώθηση από τα σχέδια 50/60 Hz

3. Δοκιμή με ισχύ αεροσκάφους – Χρησιμοποιήστε πηγή 400 Hz, όχι παροχή πάγκου

4. Έλεγχος συγχρονισμού – Πολλά συστήματα απαιτούν μείωση της φωτεινότητας με κλειδαριά συχνότητας

Ε3: Ποιοι είναι οι πιο συνηθισμένοι τρόποι αστοχίας στο PCBA φωτισμού αεροσκαφών και πώς μπορώ να τις αποτρέψω;

Με βάση την ανάλυση αστοχίας πεδίου των συγκροτημάτων φωτισμού Airbus και Boeing, κυριαρχούν αυτοί οι πέντε τρόποι αστοχίας.

Λειτουργία βλάβης 1: Αστοχία μετασχηματιστή (κύκλωμα ανάφλεξης/εκκίνησης)

Πρόληψη:

• Προσδιορίστε μετασχηματιστές με επαρκές θερμικό περιθώριο

• Βεβαιωθείτε ότι το υλικό γλάστρας μπορεί να αντέξει -55°C έως +125°C

• Ελέγξτε για σωστή δευτερεύουσα τάση υπό φορτίο

Λειτουργία αστοχίας 2: Βλάβη MOSFET σε κυκλώματα μεταγωγής

Πρόληψη:

• Χρησιμοποιήστε MOSFET με ονομαστική τάση λειτουργίας τουλάχιστον 2x

• Προσθέστε αντιστάσεις πύλης (10Ω έως 100Ω) για να περιορίσετε το ρεύμα

• Συμπεριλάβετε κυκλώματα snubber στους κόμβους μεταγωγής

• Derate για θερμοκρασία (χρησιμοποιήστε εξαρτήματα ονομαστικής σύνδεσης 150°C)

Λειτουργία αστοχίας 3: Αστοχία πηνίου σε κυκλώματα συντονισμού

Πρόληψη:

• Καθορίστε επαγωγείς με μόνωση κατηγορίας UL

• Βεβαιωθείτε ότι η τιμή ρεύματος υπερβαίνει το μέγιστο ρεύμα λειτουργίας

• Προσθέστε θερμική ασφάλεια σε σειρά για κρίσιμα κυκλώματα

Λειτουργία αποτυχίας 4: Επαναφορά ή κλείδωμα του μικροελεγκτή

Πρόληψη:

• Χρησιμοποιήστε αποκλειστικό IC επόπτη τάσης (όχι επαναφορά RC)

• Επαληθεύστε ότι ο χρόνος επαναφοράς πληροί τις απαιτήσεις του φύλλου δεδομένων

• Προσθέστε χρονοδιακόπτη παρακολούθησης για ανάκαμψη

Λειτουργία αστοχίας 5: Κόπωση άρθρωσης συγκόλλησης από θερμική ανακύκλωση

Πρόληψη μέσω σχεδίασης PCBA:

• Χρησιμοποιήστε υλικά που ταιριάζουν με CTE – Ο πυρήνας χαλκού (16-17 ppm/°C) είναι καλύτερος από το αλουμίνιο (23-25 ​​ppm/°C) όταν συνδυάζεται με κεραμικά LED (6-7 ppm/°C)

• Προσθήκη συγκόλλησης με κόλλα – Κάτω από μεγάλα εξαρτήματα, εφαρμόστε εποξειδική κόλλα ή σιλικόνη

• Βελτιστοποιήστε τη γεωμετρία του μαξιλαριού – Χρησιμοποιήστε μαξιλαράκια με σταγόνες δακρύων και μεγαλύτερους δακτυλίους σε εξαρτήματα διαμπερούς οπής

• Εξετάστε το ενδεχόμενο τοποθέτησης σε γλάστρες – Για εξωτερικές συναρμολογήσεις, η σύνθεση γλάστρας μειώνει τη θερμομηχανική καταπόνηση

Ολοκληρωμένη δοκιμή: Πριν από την έγκριση πτήσης, το PCBA πρέπει να περάσει το DO-160 thermal cycling:

• 500 κύκλοι τουλάχιστον για το εσωτερικό

• 1.000+ κύκλοι για εξωτερικό χώρο

• Εύρος θερμοκρασίας που αντιστοιχεί στην πραγματική τοποθεσία εγκατάστασης

Περίληψη: Λίστα ελέγχου σχεδίασης PCBA φωτισμού αεροσκαφών

Ένα σωστά σχεδιασμένο PCBA φωτισμού αεροσκάφους λειτουργεί συνεχώς για 50.000+ ώρες πτήσης με μηδενική πρόσβαση συντήρησης. Ο συνδυασμός θερμικής διαχείρισης MCPCB, προγραμματιζόμενων προγραμμάτων οδήγησης LED και δοκιμής πιστοποίησης DO-160 παρέχει την αξιοπιστία που απαιτεί η αεροπορία.
