Σήμα εξόδου PCBA

Με 20 χρόνια στην κατασκευή ηλεκτρονικών ειδών και στο SEO, έχω ελέγξει εκατοντάδες συγκροτήματα πινακίδων εξόδου. Αυτός ο οδηγός καλύπτει τις τεχνικές προδιαγραφές, τα πρότυπα συμμόρφωσης και τις πραγματικές μετρήσεις απόδοσης που πραγματικά αναζητούν οι διαχειριστές και οι προσδιοριστές εγκαταστάσεων.

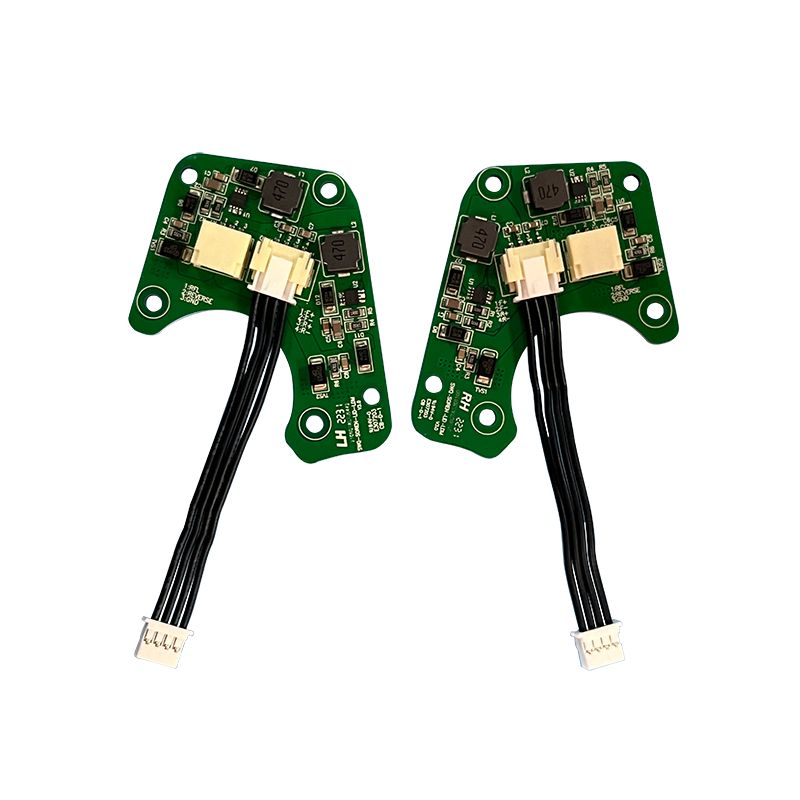

Τι Διαφέρει ένα Σήμα Εξόδου PCBA;

Σε αντίθεση με τις τυπικές πλακέτες φωτισμού, μια πινακίδα εξόδου PCBA πρέπει να διαχειρίζεται τρεις ταυτόχρονες λειτουργίες:

- Μονοπάτια διπλής ισχύος:Είσοδος γραμμής AC (120V ή 277V) συν ένα εφεδρικό κύκλωμα φόρτισης μπαταρίας.

- Εναλλαγή μεταφοράς έκτακτης ανάγκης:Αυτόματη μετάβαση σε μπαταρία DC εντός 0,1 δευτερολέπτων από την απώλεια ισχύος.

- Διαχείριση συμβολοσειρών LED:Έλεγχος σταθερού ρεύματος για 6 έως 36 κόκκινα ή πράσινα LED.

Επειδή οι οικοδομικοί κώδικες απαιτούν 90 λεπτά φωτισμού κατά τη διάρκεια διακοπής ρεύματος, ο σχεδιασμός PCBA πρέπει να δίνει προτεραιότητα στο χαμηλό ρεύμα ηρεμίας και στην αξιόπιστη φόρτιση της μπαταρίας.

Βασικές Τεχνικές Προδιαγραφές

Όλες οι παράμετροι που αναφέρονται παρακάτω πληρούν ή υπερβαίνουν τα πρότυπα UL 924 και NFPA 101. Επαληθεύετε πάντα τις πιστοποιήσεις με τον προμηθευτή σας.

Ισχύς εισόδου & εξόδου

Προδιαγραφές φόρτισης μπαταρίας

Περιβαλλοντικά & Φυσικά

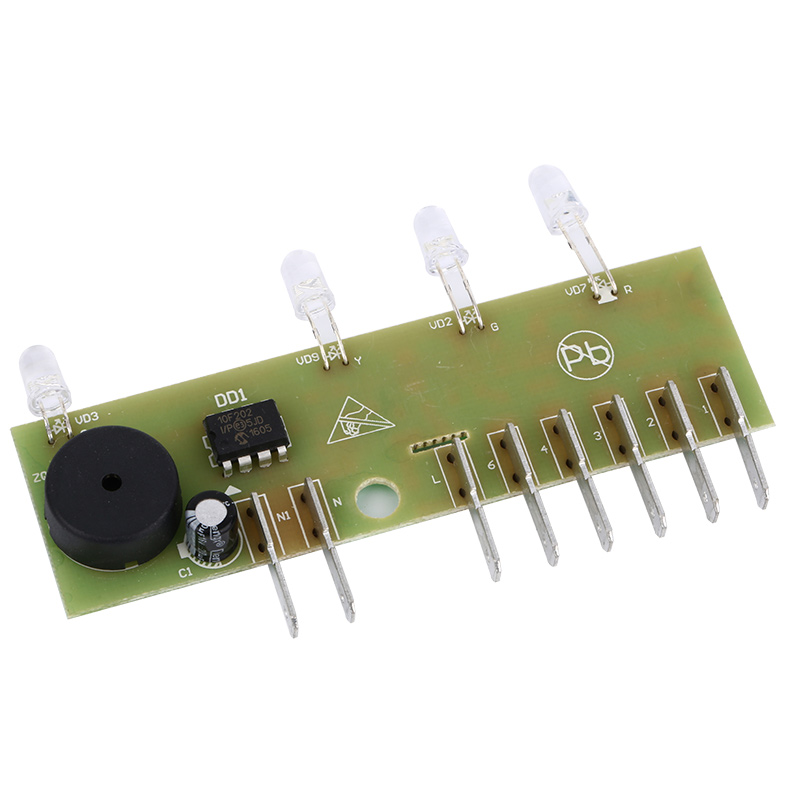

Βασικά χαρακτηριστικά σχεδιασμού ενός PCBA συμβατό με το UL 924

Συμβατό με τον κώδικαExit Sign PCBAδεν είναι προαιρετική. Να τι ελέγχουν οι επιθεωρητές.

1. Αυτόματη Μεταφορά Έκτακτης Ανάγκης

- Χρόνος μεταφοράς:Η πλακέτα πρέπει να αλλάξει από AC σε μπαταρία σε λιγότερο από 0,1 δευτερόλεπτα. Οποιαδήποτε καθυστέρηση ορατή με το ανθρώπινο μάτι αποτυγχάνει επιθεώρησης.

- Κύκλωμα δοκιμής:Τα ενσωματωμένα σημεία δοκιμής με κουμπιά πρέπει να προσομοιώνουν τη διακοπή ρεύματος χωρίς αποσύνδεση του δικτύου AC. Αυτή είναι μια υποχρεωτική δυνατότητα UL 924.

2. Σύστημα διαχείρισης μπαταριών (BMS)

- Προστασία υπερφόρτισης:Το PCBA πρέπει να σταματήσει τη φόρτιση όταν η τάση της μπαταρίας φτάσει τα 8,4 V (για πακέτα NiCd 6 V).

- Προστασία αντίστροφης πολικότητας:Οι δίοδοι στην είσοδο της μπαταρίας αποτρέπουν τη ζημιά εάν ο εγκαταστάτης συνδέσει την μπαταρία προς τα πίσω. Αυτή είναι η κύρια αιτία αστοχιών πεδίου.

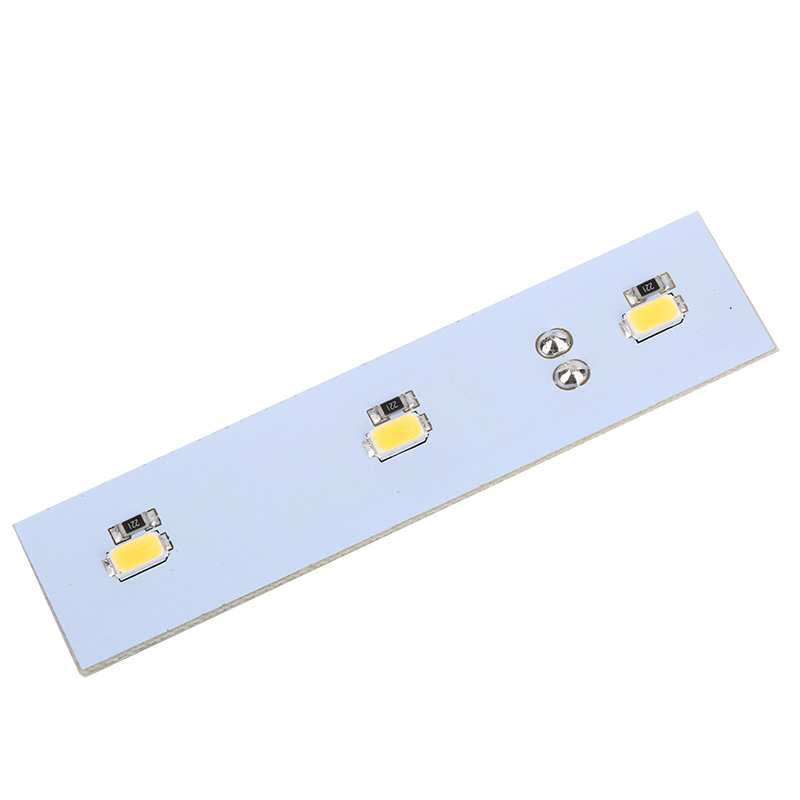

3. Ευελιξία διαμόρφωσης LED

Οι περισσότερες πλακέτες PCBA με σήμα εξόδου υποστηρίζουν πολλαπλές ρυθμίσεις LED:

- Σειρά 6 LED:Πρότυπο για πινακίδες με εξώθηση αλουμινίου (κόκκινο ή πράσινο).

- 12-LED Parallel + Series:Συνηθισμένο για πινακίδες διπλής όψης (βάση στο διάδρομο ή στην οροφή).

- 18 έως 36 συστοιχίες LED:Χρησιμοποιείται για σήματα εξόδου με υψηλό αυλό (100+ candela).

4. Αυτοδιάγνωση (Προηγμένες μονάδες)

Τα Premium PCBA περιλαμβάνουν έναν μικροελεγκτή που:

- Καταγράφει τη χωρητικότητα της μπαταρίας κάθε 30 ημέρες.

- Αναβοσβήνει ένα κόκκινο/πράσινο LED κατάστασης για να υποδείξει την υγεία της μπαταρίας.

- Σηματοδοτεί ηχητικό συναγερμό (προαιρετικό) όταν η μπαταρία πέσει κάτω από το 80% της ονομαστικής χωρητικότητας.

Πιστοποιήσεις που πρέπει να επαληθεύσετε

Πριν παραγγείλετε οποιοδήποτεExit Sign PCBA, ζητήστε αυτά τα τρία έγγραφα:

Προειδοποίηση:Ένα PCBA χωρίς ορατό σημάδι UL στο στρώμα μεταξοτυπίας είναι σχεδόν σίγουρα μη πιστοποιημένο. Οι επιτόπιοι επιθεωρητές μπορούν να αποτύχουν ολόκληρο το κτίριο σας για αυτό.

Δείκτες Ποιότητας Παραγωγής

Χρησιμοποιήστε αυτήν τη λίστα ελέγχου κατά την αξιολόγηση ενός προμηθευτήExit Sign PCBA.

- Εγγραφή μάσκας συγκόλλησης:Η κακή ευθυγράμμιση δεν πρέπει να υπερβαίνει τις 0,005 ίντσες. Ο εκτεθειμένος χαλκός σε ίχνη υψηλής τάσης αποτελεί κίνδυνο ηλεκτροπληξίας.

- Αναγνωσιμότητα μεταξοτυπίας:Όλοι οι προσδιοριστές εξαρτημάτων (R1, C2, IC1), οι δείκτες πολικότητας και οι αριθμοί αρχείων UL πρέπει να είναι ευανάγνωστοι μετά τη συναρμολόγηση.

- Στοιχεία διαμπερούς οπής:Οι σύνδεσμοι μπαταριών και οι δοκιμαστικοί διακόπτες θα πρέπει να συγκολλούνται με κύματα, όχι με το χέρι, για να αποτρέπονται οι κρύες αρθρώσεις.

- Συμμορφική επίστρωση (προαιρετικά):Για τοποθεσίες με υγρασία (τουαλέτες, καλυμμένες εξωτερικές εξόδους), το PCBA χρειάζεται μια ομοιόμορφη επίστρωση από ακρυλικό ή ουρεθάνη. Αναζητήστε ένα ματ ή γυαλιστερό φινίρισμα σε όλα τα εξαρτήματα.

Exit Sign PCBA FAQs

Ακολουθούν τρεις τεχνικές ερωτήσεις που λαμβάνω συχνά από μηχανικούς εγκαταστάσεων και ειδικούς προμηθειών.

Ε1: Μπορώ να χρησιμοποιήσω ένα τυπικό PCBA προγράμματος οδήγησης LED για το σήμα εξόδου μου αντί για ένα αποκλειστικό PCBA σήματος εξόδου;

ΕΝΑ:Όχι, και να γιατί αυτό είναι επικίνδυνο. Ένα τυπικό πρόγραμμα οδήγησης LED PCBA δεν διαθέτει τρία κρίσιμα κυκλώματα:

1. Εναλλαγή εφεδρικής μπαταρίας:Τα τυπικά προγράμματα οδήγησης δεν ανιχνεύουν απώλεια ισχύος AC. Η πινακίδα εξόδου σας θα σκοτείνιαζε αμέσως κατά τη διάρκεια μιας διακοπής λειτουργίας, παραβιάζοντας το NFPA 101 που απαιτεί 90 λεπτά φωτισμού.

2. Αποσύνδεση χαμηλής τάσης:Χωρίς αυτό, το PCBA θα συνεχίσει να αδειάζει την μπαταρία κάτω από 5 V, καταστρέφοντας μόνιμα τα κύτταρα NiCd ή LiFePO4 εντός τριών κύκλων.

3. Διεπαφή κουμπιού δοκιμής:Οι επιθεωρητές κτιρίων απαιτούν μια χειροκίνητη λειτουργία δοκιμής. Τα τυπικά προγράμματα οδήγησης δεν περιλαμβάνουν αυτήν τη διαδρομή σήματος.

Η κατώτατη γραμμή:Αγοράστε ένα UL 924 στη λίσταExit Sign PCBAμόνο. Η εξοικονόμηση 5 $ σε μια γενική πλακέτα θα κοστίσει χιλιάδες σε αποτυχημένες επιθεωρήσεις.

Ε2: Η πινακίδα εξόδου μου PCBA είναι ζεστή. Οι λυχνίες LED χαμηλώνουν μετά από 30 λεπτά χρήσης της μπαταρίας. Τι απέτυχε;

ΕΝΑ:Έχετε πρόβλημα υποβάθμισης της μπαταρίας, όχι πρόβλημα LED. Ακολουθεί η διαγνωστική σειρά:

1. Ελέγξτε την τάση φόρτισης:Με εναλλασσόμενο ρεύμα, μετρήστε τους ακροδέκτες της μπαταρίας. Θα πρέπει να δείτε 7,2V έως 8,4V (για πακέτο NiCd 6V). Εάν η τάση είναι κάτω από 6,5 V, το κύκλωμα φόρτισης στο PCBA έχει αποτύχει.

2. Δοκιμαστική χωρητικότητα μπαταρίας:Αποσυνδέστε την μπαταρία και φορτώστε την με μια αντίσταση που τραβάει 200 ​​mA. Ένα υγιές πακέτο NiCd 6V θα πρέπει να παραμένει πάνω από 5,4V για τουλάχιστον 90 λεπτά.

3. Εξετάστε για διάβρωση:Οι μπαταρίες NiCd διαρρέουν υδροξείδιο του καλίου μετά από 3-5 χρόνια. Αυτό το λευκό κρυσταλλικό υπόλειμμα τρώει ίχνη χαλκού στο PCBA. Εάν δείτε λευκή σκόνη οπουδήποτε, αντικαταστήστε αμέσως τόσο την μπαταρία όσο και το PCBA.

Κοινή επιδιόρθωση:Αντικαταστήστε την μπαταρία κάθε 4 χρόνια, ακόμα κι αν η πινακίδα λειτουργεί. Αυτό αποτρέπει την κρυφή απώλεια χωρητικότητας.

Ε3: Πώς μπορώ να επαληθεύσω ότι μια παρτίδα 500 πλακών PCBA με σήμα εξόδου είναι συμβατή με το πρότυπο UL χωρίς να δοκιμάσω την καθεμία;

ΕΝΑ:Βασίζεστε σε τρία επίπεδα επαλήθευσης:

1. Υπηρεσία παρακολούθησης UL (FUS):Κάθε γνήσιο PCBA με λίστα UL προέρχεται από ένα εργοστάσιο που επιτρέπει αιφνιδιαστικούς ελέγχους UL. Το σήμα UL στον πίνακα πρέπει να περιλαμβάνει έναν αριθμό αρχείου (π.χ. UL E123456). Αναζητήστε αυτόν τον αριθμό στη βάση δεδομένων Product iQ της UL. Εάν δεν εμφανίζεται, το σήμα είναι πλαστό.

2. Αντιστοίχιση κωδικού ημερομηνίας:Η μεταξοτυπία PCBA θα πρέπει να έχει κωδικό ημερομηνίας (μορφή YYWW). Βεβαιωθείτε ότι αυτός ο κωδικός ημερομηνίας ταιριάζει με την περίοδο παραγωγής της αναφοράς πιστοποίησης UL. Οι σανίδες που κατασκευάζονται έξω από αυτό το παράθυρο δεν καλύπτονται.

3. Τυχαία καταστροφική δοκιμή:Για κάθε 500 μονάδες, θυσίασε 2 σανίδες. Ανοίξτε τα και ελέγξτε για:

- Σωστή ονομαστική ασφάλεια (π.χ. 250V 3A αργή εμφύσηση).

- Σωστή απομόνωση μετασχηματιστή (ελάχιστη απόσταση 0,125 ιντσών μεταξύ πρωτεύοντος και δευτερεύοντος).

- Δεν υπάρχουν μη εγκεκριμένες αντικαταστάσεις εξαρτημάτων (π.χ. πυκνωτές 85°C αντί για 105°C).

Επαγγελματική συμβουλή:Ζητήστε την "Ειδοποίηση εξουσιοδότησης UL" από τον προμηθευτή σας πριν πληρώσετε για μεγάλες παραγγελίες.

Περίληψη: Επιλογή της δεξιάς πινακίδας εξόδου PCBA

Μια ποιότηταExit Sign PCBAορίζεται από τρία αδιαπραγμάτευτα χαρακτηριστικά:

1. Καταχώρηση UL 924με επαληθεύσιμο αριθμό αρχείου.

2. Αυτόματη μεταφορά κάτω από 0,1 δευτερόλεπταμε σωστή αποσύνδεση χαμηλής τάσης.

3. Κύκλωμα φόρτισης μπαταρίαςσχεδιασμένο για χημεία NiCd, NiMH ή LiFePO4.

Για τους διαχειριστές εγκαταστάσεων, δώστε προτεραιότητα σε πίνακες με αυτοδιάγνωση. Για OEM, να προσδιορίζετε πάντα 2 oz χαλκού στα ίχνη ισχύος και στα ελάσματα UL 94V-0. Η επαληθευμένη τεκμηρίωση κατασκευής και η πιστοποίηση τρίτων παραμένουν η μόνη αξιόπιστη διαδρομή για τη συμμόρφωση με τον κώδικα και την ασφάλεια των επιβατών.
