Φωτιστικό οροφής PCBA

Με 20 χρόνια εμπειρίας στην κατασκευή ηλεκτρονικών ειδών ευρείας κατανάλωσης και PCB, έχω αναθεωρήσει χιλιάδες συγκροτήματα φωτιστικών οροφής. Αυτός ο οδηγός καλύπτει την επιλογή υλικού, τη θερμική διαχείριση, τις τοπολογίες του προγράμματος οδήγησης και τις απαιτήσεις συμμόρφωσης ειδικά για τον σχεδιασμό PCBA φωτιστικών οροφής.

Τι πρέπει να κάνει ένα φωτιστικό οροφής PCBA

Ένα φωτιστικό οροφής PCBA (Σύναξη πλακέτας τυπωμένου κυκλώματος) ελέγχει και τροφοδοτεί την πηγή φωτός LED. Σε αντίθεση με ένα γυμνό PCB, ένα PCBA περιλαμβάνει όλα τα εξαρτήματα που είναι συγκολλημένα στην πλακέτα --- LED, προγράμματα οδήγησης, αντιστάσεις, πυκνωτές και συνδέσμους.

Βασικές λειτουργίες ενός φωτιστικού οροφής PCBΕΝΑ:

- Μετατροπή AC σε DC (εάν είναι ενσωματωμένο πρόγραμμα οδήγησης):Μετατρέπει 110-277V AC σε χαμηλής τάσης DC για LED

- Συνεχής ισχύων κανονισμός:Διατηρεί σταθερό ρεύμα LED παρά τις διακυμάνσεις της τάσης εισόδου

- Θερμική διαχείριση:Διοχετεύει τη θερμότητα μακριά από τις διασταυρώσεις LED για να αποτρέψει την πρόωρη βλάβη

- Έλεγχος θαμπώματος (προαιρετικό):Διεπαφές με ροοστάτες τοίχου (0-10V, TRIAC ή PWM)

Διαφορά από το γυμνό PCB:Ένα γυμνό PCB έχει χάλκινα ίχνη και επιθέματα αλλά όχι εξαρτήματα. Ένα PCBA είναι πλήρως συναρμολογημένο και έτοιμο να εγκατασταθεί στο φωτιστικό.

Βασικές Τεχνικές Προδιαγραφές

Παράμετροι ισχύος εισόδου

Απαιτήσεις συντελεστή ισχύος και THD σύμφωνα με τα πρότυπα Energy Star και DLC.

Προδιαγραφές εξόδου LED

Φυσικές Προδιαγραφές

Επιλογή υλικού PCB: FR4 έναντι αλουμινίου MCPCB

Η επιλογή μεταξύ FR4 και αλουμινίου MCPCB (Metal Core PCB) είναι η πιο σημαντική απόφαση στον σχεδιασμό PCBA φωτιστικών οροφής.

Συγκριτικός Πίνακας

Πίνακας απόφασης

Εμπειρικός κανόνας:Για φωτιστικά οροφής άνω των 15W, χρησιμοποιήστε MCPCB αλουμινίου. Το FR4 θα προκαλέσει πρόωρη αστοχία LED λόγω συσσώρευσης θερμότητας.

Τοπολογία προγράμματος οδήγησης για φώτα οροφής PCBA

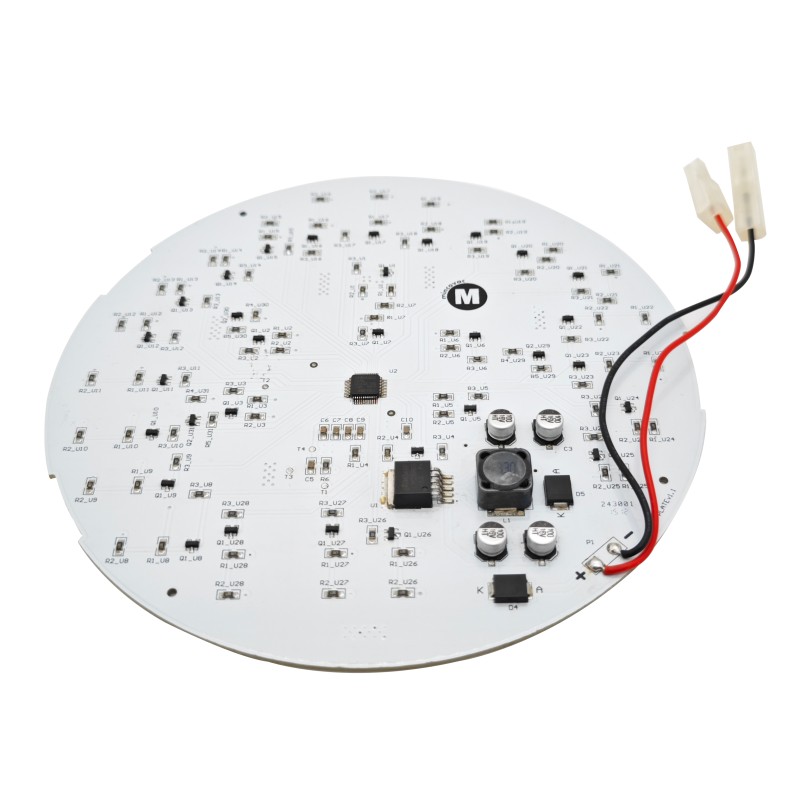

Τα PCBA φωτιστικών οροφής χρησιμοποιούν δύο κύριες αρχιτεκτονικές προγραμμάτων οδήγησης: ενσωματωμένη (εξαρτήματα στην ίδια πλακέτα) ή απομακρυσμένη (ξεχωριστή πλακέτα προγράμματος οδήγησης).

Ενσωματωμένο πρόγραμμα οδήγησης έναντι απομακρυσμένου προγράμματος οδήγησης

Σταθερό ρεύμα έναντι σταθερής τάσης

Σύσταση για φωτιστικό οροφής PCBΕΝΑ:Χρησιμοποιήστε τοπολογία προγράμματος οδήγησης σταθερού ρεύματος για ενσωματωμένα σχέδια. Παρέχει σταθερό ρεύμα LED χωρίς πρόσθετες αντιστάσεις.

Θερμική διαχείριση για φωτιστικό οροφής PCBA

Η θερμότητα είναι ο πρωταρχικός εχθρός της διάρκειας ζωής των LED. Για κάθε μείωση κατά 10°C στη θερμοκρασία σύνδεσης LED, η διάρκεια ζωής διπλασιάζεται.

Σχεδιασμός Θερμικής Διαδρομής

Η θερμική διαδρομή για ένα φωτιστικό οροφής PCBA ακολουθεί αυτή τη σειρά:

Διασταύρωση LED → Θερμικό επίθεμα LED → χαλκός PCBA → διηλεκτρικό στρώμα (MCPCB) → βάση αλουμινίου → περίβλημα στερέωσης → αέρας δωματίου

Ο πιο αδύναμος κρίκος:Το διηλεκτρικό στρώμα (μόνωση μεταξύ κυκλώματος χαλκού και βάσης αλουμινίου). Το τυπικό διηλεκτρικό έχει αγωγιμότητα 1-3 W/m·K. Το premium διηλεκτρικό φτάνει τα 5-9 W/m·K.

Κανόνες σχεδίασης μαξιλαριών LED

Θερμική επαλήθευση

Δοκιμή παραγωγής:Μετά τη συναρμολόγηση, ανάψτε το φως οροφής σε πλήρη ισχύ για 1 ώρα. Μετρήστε τη θερμοκρασία στα μαξιλάρια LED χρησιμοποιώντας κάμερα υπερύθρων.

Κανόνες διάταξης PCB για PCBA φωτιστικού οροφής

Κανόνας 1: Συμμετρική τοποθέτηση LED

Τοποθετήστε τις λυχνίες LED ομοιόμορφα στο PCBA για να αποτρέψετε τα καυτά σημεία και να εξασφαλίσετε ομοιόμορφη κατανομή φωτός. Για στρογγυλά φώτα οροφής:

- Τοποθετήστε τα LED σε ομόκεντρους κύκλους

- Ίση απόσταση μεταξύ των διπλανών LED

- Διατηρήστε σταθερή απόσταση από την άκρη της σανίδας

Κανόνας 2: Σύντομα ίχνη υψηλού ρεύματος

Τα ίχνη υψηλού ρεύματος (ισχύς LED και γείωση) πρέπει να είναι όσο το δυνατόν πιο κοντά και φαρδιά. Υπολογίστε το απαιτούμενο πλάτος:

Για 2 ουγκιές χαλκού, αύξηση θερμοκρασίας 20°C:

- Πλάτος (mils) = Ρεύμα (Αμπέρ) × 35

Παράδειγμα: ίχνος 300mA (0,3A) → 0,3 × 35 = 10,5 mils (0,27 mm) ελάχιστο

Προσθέστε 50% περιθώριο ασφαλείας:Χρησιμοποιήστε 16 mils (0,4 mm) για ίχνη 300 mA.

Κανόνας 3: Διαχωρίστε τα τμήματα AC και DC

Εάν το PCBA περιλαμβάνει ενσωματωμένο μετατροπέα AC-DC:

- Διατηρήστε την είσοδο AC (υψηλής τάσης) στη μία άκρη της πλακέτας

- Διατηρήστε απόσταση ερπυσμού 3 χιλιοστών μεταξύ ιχνών εναλλασσόμενου ρεύματος και συνεχούς ρεύματος χαμηλής τάσης

- Χρησιμοποιήστε μια φυσική υποδοχή ή τάφρο στο PCB εάν ο χώρος είναι στενός

Κανόνας 4: Ρίξτε χαλκό για έδαφος

Χρησιμοποιήστε ένα χύσιμο συμπαγούς χαλκού στο επάνω στρώμα (για MCPCB, το στρώμα κυκλώματος) για να επιστρέψει το LED. Αυτό μειώνει την πτώση τάσης και βελτιώνει τη διάδοση της θερμότητας.

Κανόνας 5: Διανομή ισχύος Daisy-Chain

Για μεγαλύτερα φωτιστικά οροφής (γραμμικά ή ορθογώνια), δρομολογήστε τα ίχνη ισχύος ως κεντρικό λεωφορείο αντί για τροφοδοσία LED από το τέλος της προηγούμενης σειράς.

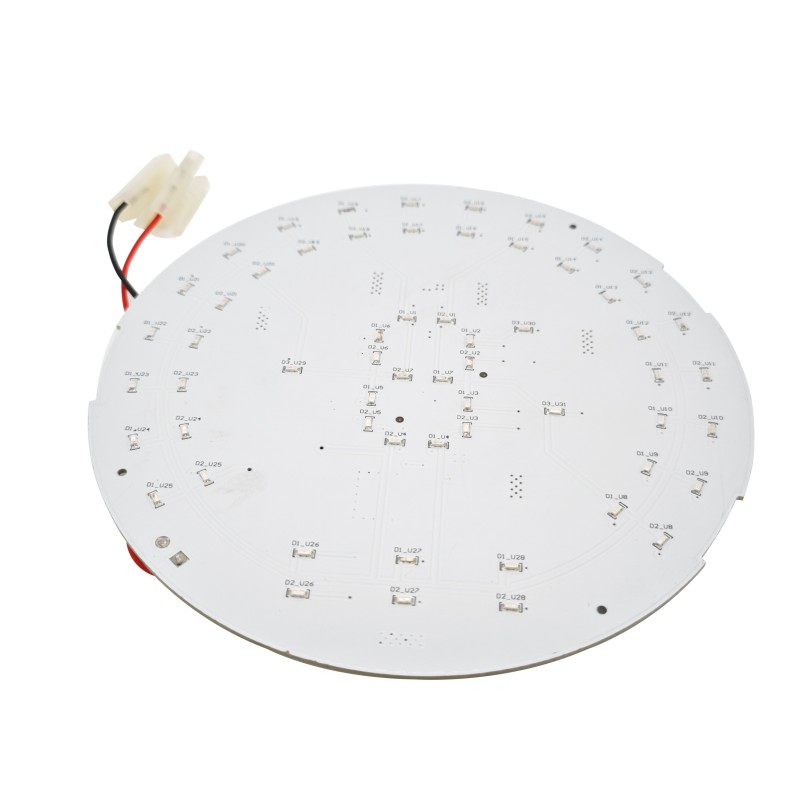

Παράδειγμα διάταξης PCBA φωτιστικού οροφής (Στρογγυλό)

Ένα τυπικό στρογγυλό φως οροφής PCBA (διάμετρος 150 mm, 36 LED) έχει αυτή τη στοίβα στρώματος:

Θεωρήσεις για το τρεμόπαιγμα και το θαμπό

Αιτίες Τρεμοπαίγματος

Το τρεμόπαιγμα LED εμφανίζεται όταν το ρεύμα εξόδου του προγράμματος οδήγησης έχει σημαντικό κυματισμό. Συνήθεις αιτίες:

- Ανεπαρκής χωρητικότητα εξόδουστον οδηγό

- Κακή συμβατότητα ροοστάτη TRIAC(Dimmers αιχμής με χωρητικά φορτία)

- Ρύθμιση PWM χαμηλής συχνότητας(<1 kHz)

Metrics Flicker

Τεχνικές Μείωσης Τρεμοπαίγματος

Συμμόρφωση και Πιστοποίηση

Απαιτούμενες πιστοποιήσεις από την αγορά

Κοινές Δοκιμές Συμμόρφωσης

Συχνές ερωτήσεις για PCBA φωτιστικών οροφής

Ε1: Μπορώ να χρησιμοποιήσω το ίδιο φως οροφής PCBA και για εμπορικές εφαρμογές 120V και 277V;

ΕΝΑ:Όχι, όχι χωρίς ένα γενικό πρόγραμμα οδήγησης εισόδου. Ακολουθεί η τεχνική ανάλυση:

Ένα PCBA που έχει σχεδιαστεί ειδικά για 120V AC χρησιμοποιεί εξαρτήματα με ονομαστική τάση διαύλου περίπου 200V DC (μετά την ανόρθωση). Στα 277 V AC, ο ανορθωμένος δίαυλος DC είναι περίπου 390 V DC. Αυτό υπερβαίνει την ονομαστική τάση των τυπικών πυκνωτών, MOSFET και διόδων ονομαστικής τάσης 120 V.

Απαιτήσεις μείωσης τάσης εξαρτήματος:

Εάν χρειάζεστε ένα μόνο PCBA και για τις δύο τάσεις:

- Προσδιορίστε αΠρόγραμμα οδήγησης καθολικής εισόδουονομαστική τάση 90-277V AC

- Χρησιμοποιήστε εξαρτήματα με ονομαστική τιμή διαύλου 400V DC τουλάχιστον

- Σχεδιασμός ερπυσμού PCB για 3 mm μεταξύ γραμμών AC και τμημάτων χαμηλής τάσης

- Αναμένετε 10-20% υψηλότερο κόστος εξαρτημάτων

Εναλλακτική λύση:Δημιουργήστε δύο παραλλαγές PCBA --- μία για 120 V (χαμηλότερο κόστος) και μία για 277 V (υψηλότερη ονομαστική τάση). Αυτό είναι συνηθισμένο στην εμπορική κατασκευή φωτιστικών.

Ε2: Πώς μπορώ να διασφαλίσω ότι το φωτιστικό οροφής PCBA λειτουργεί σωστά με ένα ροοστάτη τοίχου TRIAC;

ΕΝΑ:Η συμβατότητα ροοστάτη TRIAC είναι μια κοινή πρόκληση για τους σχεδιαστές PCBA φωτιστικών οροφής. Εδώ είναι η μηχανική προσέγγιση:

Το πρόβλημα:Οι ροοστάτες TRIAC σχεδιάστηκαν για λαμπτήρες πυρακτώσεως (αντιστατικά φορτία). Οι λυχνίες LED παρουσιάζουν ένα αντιδραστικό φορτίο που μπορεί να προκαλέσει λανθασμένη ανάφλεξη του TRIAC, οδηγώντας σε τρεμόπαιγμα, αναβοσβήνει ή αδυναμία μείωσης της φωτεινότητας κάτω από 30%.

Λύση 1 - Αντίσταση εξαέρωσης (παθητική):
Προσθέστε μια αντίσταση εξαέρωσης (10-50 kΩ, 1-2W) στην είσοδο AC. Αυτό αντλεί αρκετό ρεύμα (5-15 mA) για να διατηρεί το TRIAC αγώγιμο σωστά κατά τη διάρκεια κάθε μισού κύκλου.

Αποτέλεσμα:Βελτιώνει τη μείωση της φωτεινότητας χαμηλού επιπέδου (συνήθως 10-15% ελάχιστο). Προσθέτει 1-2W απώλειας αναμονής.

Λύση 2 - Ενεργό κύκλωμα εξαέρωσης (προτιμάται):
Ένας ενεργός εξαερωτήρας (ελεγχόμενος από IC) αντλεί ρεύμα μόνο όταν το TRIAC διαφορετικά θα έτρεπε. Η απώλεια απόδοσης είναι σχεδόν μηδενική.

Λύση 3 - Καθορίστε το IC προγράμματος οδήγησης TRIAC-dimming:
Πολλά εμπορικά IC οδηγών LED περιλαμβάνουν ενσωματωμένη ανίχνευση φωτισμού TRIAC και έλεγχο εξαέρωσης. Τα παραδείγματα περιλαμβάνουν:

- TI LM3447(Πρόγραμμα οδήγησης TRIAC dimmable LED)

- MPS MP4030(Ρυθμιστής κύριας πλευράς μείωσης φωτισμού TRIAC)

Απαίτηση δοκιμής:Επικυρώστε τη συμβατότητα dimming με τουλάχιστον 5 διαφορετικά μοντέλα ροοστάτη TRIAC (Lutron, Leviton, Legrand). Οι ροοστάτες διαφέρουν σημαντικά στις απαιτήσεις ρεύματος συγκράτησης.

Σημάδι αστοχίας πεδίου:Εάν το φως οροφής τρεμοπαίζει ή αναβοσβήνει όταν μειωθεί κάτω από το 50%, το κύκλωμα εξαέρωσης είναι ανεπαρκές.

Ε3: Ποια είναι τα πιο συνηθισμένα προβλήματα ποιότητας στην κατασκευή φωτιστικών οροφής PCBA;

ΕΝΑ:Με βάση χιλιάδες επιθεωρήσεις παραγωγής, αυτά τα πέντε ελαττώματα αντιπροσωπεύουν πάνω από το 80% των προβλημάτων ποιότητας PCBA φωτιστικών οροφής.

Στρατηγικές πρόληψης:

Επιτύμβευση με LED:

- Χρησιμοποιήστε ανοίγματα με στένσιλ που είναι ελαφρώς μεγαλύτερα από τα μαξιλαράκια LED (αναλογία 1:1,1)

- Βεβαιωθείτε ότι το προφίλ επαναροής έχει χρόνο 60-90 δευτερόλεπτα πάνω από το υγρό (TAL)

LED αντίστροφης πολικότητας:

- Χρησιμοποιήστε LED με σαφή σήμανση πολικότητας (άνοδος/κάθοδος)

- Εφαρμογή αυτοματοποιημένης οπτικής επιθεώρησης (AOI) με έλεγχο πολικότητας

- Εκτελέστε δοκιμή πολικότητας 100% σε ιπτάμενο καθετήρα ή καρφιά

Ενώσεις ψυχρής συγκόλλησης:

- Επαληθεύστε τη μέγιστη θερμοκρασία αναρροής (245-260°C για SAC305 χωρίς μόλυβδο)

- Παρακολούθηση του προφίλ του φούρνου καθημερινά με ένα προφίλτρο (όχι μόνο μία φορά ανά παρτίδα)

Ανεπαρκής θερμική πάστα (MCPCB προς ψύκτρα):

- Χρησιμοποιήστε στένσιλ ή μεταξοτυπία για θερμική πάστα (όχι χειροκίνητη εφαρμογή)

- Στόχος πάχους 0,3-0,5 mm

- Επαληθεύστε την κάλυψη μετά την τοποθέτηση (η θερμική πάστα πρέπει να πιέζει ελαφρά τις άκρες)

Λίστα ελέγχου ποιότητας για επιθεώρηση PCBA εισερχόμενου φωτιστικού οροφής:

Λίστα ελέγχου κατασκευής PCBA φωτιστικών οροφής
