Πώς να φτιάξετε ένα αξιόπιστο φως φύτευσης PCBA

Τα φώτα φύτευσης (φωτιστικά LED κηπευτικών) λειτουργούν κάτω από απαιτητικές συνθήκες: 12-16 ώρες συνεχόμενη καθημερινή λειτουργία, περιβάλλοντα υψηλής υγρασίας (60-90% RH) και σημαντική θερμική καταπόνηση. Το PCBA είναι η ραχοκοκαλιά ολόκληρου του εξαρτήματος --- η αποτυχία εδώ σημαίνει απώλεια καλλιέργειας και σπατάλη ενέργειας.

Με 20 χρόνια εμπειρίας στην κατασκευή ηλεκτρονικών ισχύος και PCB σε βιομηχανικούς και γεωργικούς τομείς, έχω αναλύσει εκατοντάδες αστοχίες φωτός πεδίου ανάπτυξης. Αυτός ο οδηγός καλύπτει την επιλογή υλικού, τη θερμική διαχείριση, το σχεδιασμό φάσματος και τις αποδεδειγμένες παραμέτρους αξιοπιστίας για φύτευση ελαφρού PCBA.

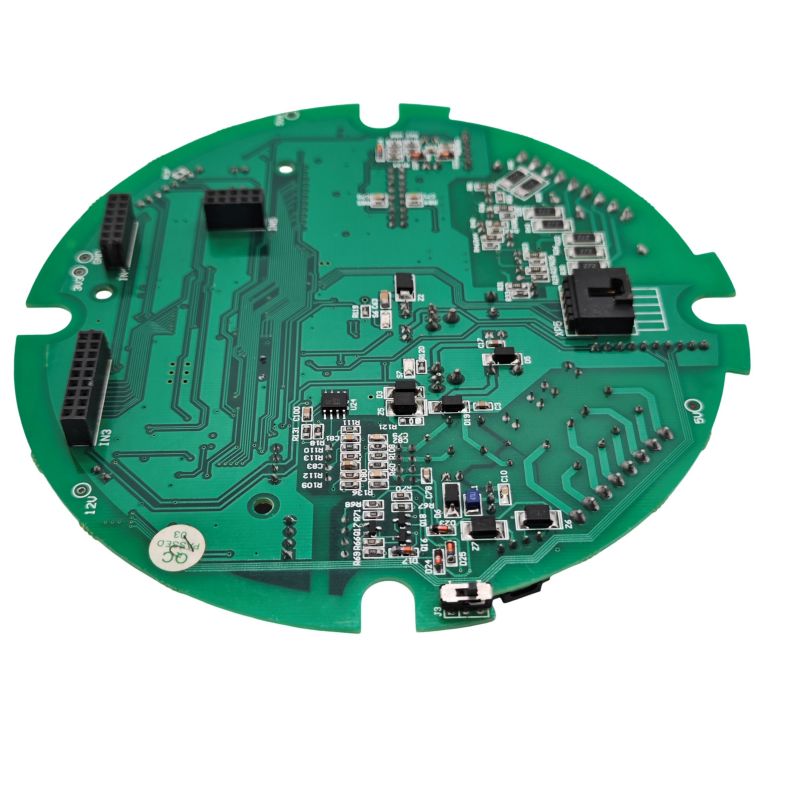

Τι πρέπει να κάνει ένα Planting Light PCBA

Ένα φως φύτευσης PCBA υποστηρίζει τη φωτοσύνθεση των φυτών μέσω τεχνητού φωτός. Σε αντίθεση με τον τυπικό φωτισμό, το PCBA κηπευτικών πρέπει να παρέχει συγκεκριμένα μήκη κύματος (κόκκινο για την ανθοφορία, μπλε για τη βλαστική ανάπτυξη) ενώ διαχειρίζεται τη συνεχή λειτουργία υψηλής ισχύος.

Βασικές λειτουργίες ενός φωτιστικού φύτευσης PCBΕΝΑ:

- Φασματικός έλεγχος εξόδου:Οδηγεί τσιπ LED σε ακριβή μήκη κύματος (660nm κόκκινο, 450nm μπλε) με απόκλιση ≤±5nm

- Θερμική διάχυση:Αφαιρεί τη θερμότητα από τις διασταυρώσεις LED για να αποτρέψει την πρόωρη υποτίμηση του αυλού

- Ρύθμιση ισχύος:Μετατρέπει την είσοδο AC (85-265V) ή την είσοδο DC (12-52V) σε σταθερό σταθερό ρεύμα για χορδές LED

- Προστασία του περιβάλλοντος:Αντέχει την υγρασία του θερμοκηπίου και τις αλλαγές θερμοκρασίας

Βασική διαφορά από το τυπικό PCBA LED:Τα ελαφριά PCBA φύτευσης απαιτούν υψηλότερη πυκνότητα ισχύος (40W έως 200W+ ανά σανίδα) και συγκεκριμένο συντονισμό φάσματος για διαφορετικούς τύπους καλλιέργειας.

Βασικές Τεχνικές Προδιαγραφές

Φασματικές Απαιτήσεις κατά Στάδιο Ανάπτυξης

Με βάση τα τρέχοντα πρότυπα LED κηπευτικών και τις προδιαγραφές του κατασκευαστή.

Προδιαγραφές Ηλεκτρικής & Ηλεκτρικής Ενέργειας

Εύρος ισχύος που προέρχονται από τις εμπορικές προδιαγραφές PCBA ελαφριάς φύτευσης.

Φυσικές & Θερμικές Προδιαγραφές

Με βάση τα πρότυπα κατασκευής PCB για κηπουρικές εφαρμογές.

Επιλογή υλικού PCB: Κρίσιμη για την αξιοπιστία

Η επιλογή υλικού PCB καθορίζει άμεσα τη διάρκεια ζωής και την απόδοση του φωτός φύτευσης.

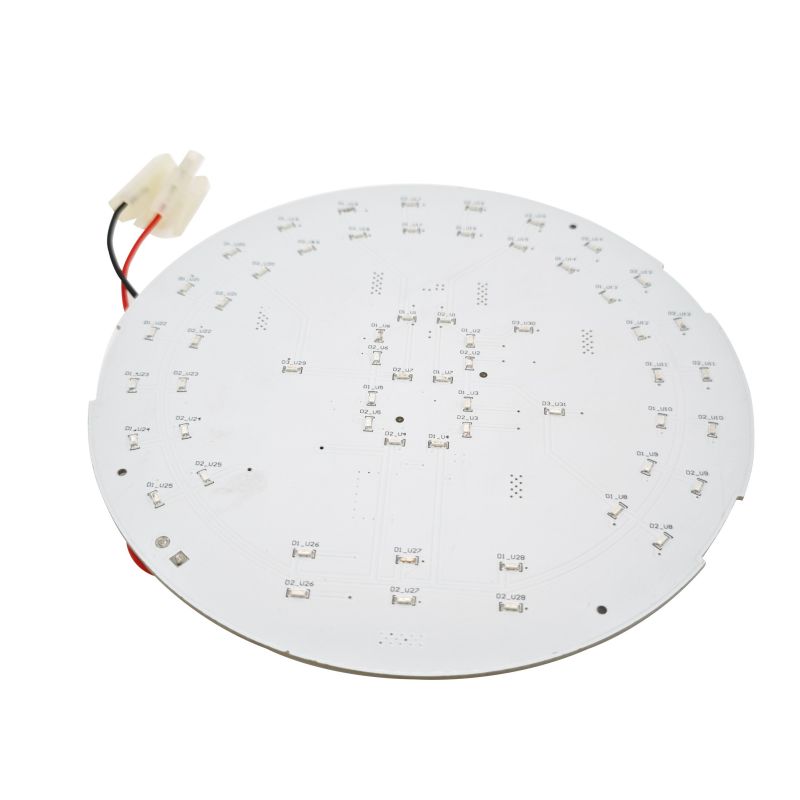

Αλουμίνιο MCPCB (το πιο συνηθισμένο για φύτευση φωτιστικών)

Τα MCPCB αλουμινίου αντιπροσωπεύουν πάνω από το 80% των εμπορικών ελαφρών PCBA φύτευσης. Προσφέρουν την καλύτερη ισορροπία θερμικής απόδοσης και κόστους.

Πότε να επιλέξετε αλουμίνιο:Τα περισσότερα φώτα φύτευσης του εμπορίου από 40W έως 200W. Το PCB αλουμινίου 1-3 W/m·K επαρκεί για τυπικές πυκνότητες LED.

FR4 (Ευαίσθητο στο κόστος ή χαμηλής κατανάλωσης ενέργειας)

Τα ελαφριά PCBA φύτευσης FR4 είναι κατάλληλα μόνο για:

- Εξαρτήματα χαμηλής ισχύος κάτω από 30W

- Σχέδια με εξωτερικές ψύκτρες

- Βραχυπρόθεσμες ή χομπίστες εφαρμογές

Περιορισμός:Το FR4 δεν μπορεί να διαχέει αποτελεσματικά τη θερμότητα. Οι θερμοκρασίες διασταύρωσης LED αυξάνονται κατά 15-25°C υψηλότερα από τα ισοδύναμα σχέδια MCPCB από αλουμίνιο.

Κεραμικό PCBA (Premium / Υψηλής Αξιοπιστίας)

Τα κεραμικά υποστρώματα (αλουμίνα ή νιτρίδιο αλουμινίου) εξαλείφουν πλήρως το διηλεκτρικό στρώμα, επιτυγχάνοντας θερμική αγωγιμότητα 20-200+ W/m·K.

Το καλύτερο για:Εξαιρετική πυκνότητα υψηλής ισχύος (>3 W/cm²) ή εφαρμογές που απαιτούν απόλυτη αξιοπιστία.

Θερμική Διαχείριση για Συνεχή Λειτουργία

Τα φώτα φύτευσης λειτουργούν 12-16 ώρες καθημερινά, 365 ημέρες το χρόνο. Η θερμική διαχείριση είναι ο #1 παράγοντας αξιοπιστίας.

Βελτιστοποίηση Θερμικής Διαδρομής

Εμπειρικός κανόνας:Για κάθε μείωση κατά 10°C στη θερμοκρασία σύνδεσης LED, η διάρκεια ζωής διπλασιάζεται.

Υλικό θερμικής διεπαφής (TIM)

Μεταξύ του MCPCB και της ψύκτρας προσαρτήματος:

- Απαιτούμενο TIM:Θερμικό επίθεμα σιλικόνης ή κεραμικού (τουλάχιστον 3 W/m·K)

- Πάχος:0,5mm έως 1,5mm

- Συμπίεση:20-30% για την εξάλειψη των κενών αέρα

Βάρος χαλκού για τρέχοντα ίχνη

Με βάση τα τρέχοντα πρότυπα χωρητικότητας IPC-2221 για φωτισμό κηπευτικών.

Σχεδιασμός φάσματος και έλεγχος μήκους κύματος

Τα φυτά απαιτούν συγκεκριμένα φάσματα φωτός για διαφορετικά στάδια ανάπτυξης. Το PCBA πρέπει να παρέχει αυτά τα μήκη κύματος με ακρίβεια.

Τυπικά μήκη κύματος για φύτευση φώτων

Συστάσεις αναλογίας κόκκινου: μπλε

Με βάση τις οδηγίες σχεδιασμού LED κηπευτικών από πηγές της βιομηχανίας.

Έλεγχος ρεύματος για σταθερότητα μήκους κύματος

Το μήκος κύματος των LED μετατοπίζεται με μεταβολή ρεύματος. Για τη διατήρηση της φασματικής ακρίβειας:

- Μέγιστη απόκλιση ρεύματος:±2% σε όλες τις σειρές LED

- Συνιστώμενη απόκλιση:±1% για σχέδια υψηλής ποιότητας

- Μέθοδος μέτρησης:Πτώση τάσης αντίστασης σειράς ή μετρητής ρεύματος εν σειρά

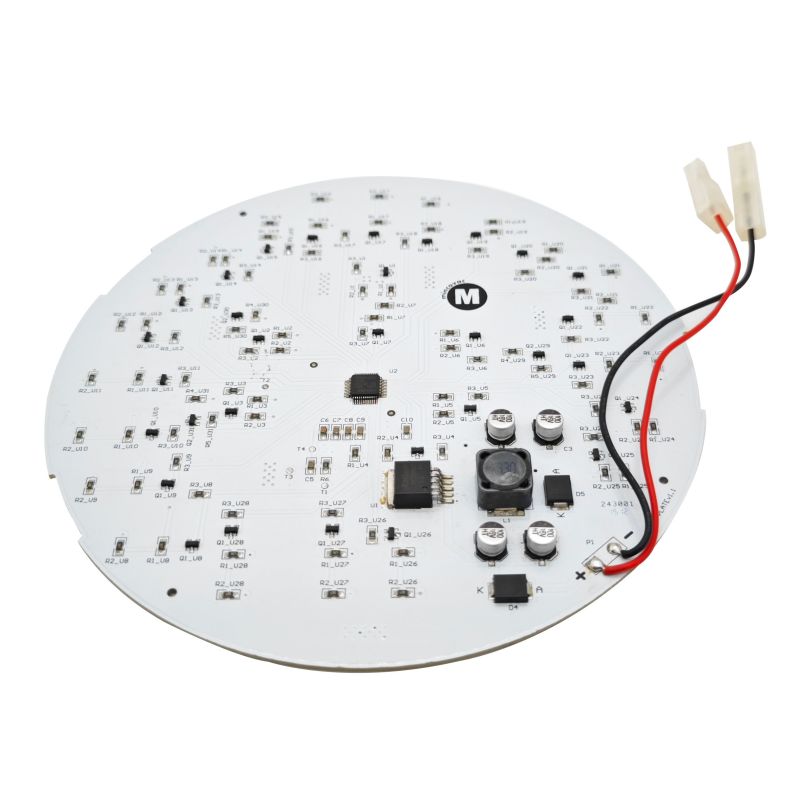

Τοπολογία προγράμματος οδήγησης και σχεδιασμός κυκλωμάτων

Σταθερό ρεύμα έναντι σταθερής τάσης

Απαιτούνται ελαφριά PCBA για φύτευσηκίνηση σταθερού ρεύματοςγια κάθε συμβολοσειρά LED για διατήρηση σταθερού μήκους κύματος και αποφυγή θερμικής διαφυγής.

Απαιτούνται κυκλώματα προστασίας

Περιβαλλοντική Προστασία για Αίθουσες Ανάπτυξης

Τα φώτα φύτευσης λειτουργούν σε περιβάλλοντα υψηλής υγρασίας (60-90% RH). Η προστασία από την υγρασία είναι υποχρεωτική για αξιόπιστη λειτουργία.

Απαιτήσεις σύμμορφης επίστρωσης

Ελάχιστο πάχος επίστρωσης:0,03 mm (1,2 mil)

Λίστα ελέγχου προστασίας από την υγρασία

- Σύμμορφη επίστρωσηπάνω από όλους τους αρμούς συγκόλλησης και τον εκτεθειμένο χαλκό

- Γλάστρεςγια συνδέσμους και περιοχές υψηλής τάσης (προαιρετικό για ακραία περιβάλλοντα)

- Σφραγισμένοι σύνδεσμοι(Ελάχιστο IP65 για υπαίθρια θερμοκήπια ή θερμοκήπια υψηλής υγρασίας)

- Φινίρισμα επιφάνειας ENIG(αποτρέπει τη διάβρωση του χαλκού, το HASL δεν συνιστάται)

Όρια Λειτουργικού Περιβάλλοντος

Κανόνες διάταξης PCBA Light Planting Light

Κανόνας 1: Διαχωρίστε την ισχύ και το σήμα

- Διατηρήστε το τμήμα εισόδου AC/DC απομονωμένο από ίχνη μονάδας LED

- Ελάχιστη απόσταση ερπυσμού: 3 mm μεταξύ των περιοχών υψηλής τάσης και χαμηλής τάσης

Κανόνας 2: Συντόμευση βρόχων υψηλού ρεύματος

- Τοποθετήστε τα προγράμματα οδήγησης LED όσο το δυνατόν πιο κοντά στις υποδοχές LED

- Ελαχιστοποιήστε την περιοχή βρόχου για να μειώσετε το EMI

Κανόνας 3: Σχεδιασμός θερμικού μαξιλαριού για LED

- Κάθε θερμικό επίθεμα LED απαιτεί τουλάχιστον 9 θερμικές αγωγές (0,3 mm)

- Οι Vias πρέπει να είναι γεμάτες και καλυμμένες για δυνατότητα συγκόλλησης

Κανόνας 4: Ρίξτε χαλκό για έδαφος

- Χρησιμοποιήστε σταθερό επίπεδο γείωσης στο στρώμα 2 (για MCPCB 2 επιπέδων, το έδαφος είναι ο μεταλλικός πυρήνας)

- Για σχέδια FR4: αποκλειστική στρώση εδάφους με ελάχιστες σχισμές

Κανόνας 5: Διανομή ισχύος Daisy-Chain

- Για επιμήκη γραμμική φύτευση ελαφρών PCBA (έως 1500 mm), ίχνη ισχύος διαδρομής ως κεντρικό λεωφορείο

- Τροφοδοτήστε κάθε τμήμα LED από το δίαυλο, όχι από το τέλος του προηγούμενου τμήματος

Απαιτήσεις κατασκευής και συναρμολόγησης

Προδιαγραφές συναρμολόγησης SMT για Φύτευση Light PCBA

Δοκιμή Ποιότητας για Φύτευση Light PCBA

Για εμπορική παραγωγή ελαφριάς φύτευσης PCBA, συνιστάται η δοκιμή 100% αυτών των παραμέτρων:

- Έλεγχος πολικότητας LED(αυτόματη οπτική επιθεώρηση)

- Ποιότητα κόλλησης(AOI σε όλα τα εξαρτήματα ισχύος)

- Ανοιχτή/σύντομη δοκιμή(ιπτάμενος καθετήρας ή καρφιά)

- Θερμική επικύρωση(δείγμα, 10% της παραγωγής)

Συχνές ερωτήσεις για Φυτεύοντας ελαφρύ PCBA

Ε1: Ποιο είναι το καλύτερο υλικό PCB για ένα φωτιστικό φύτευσης υψηλής ισχύος (200W+) που λειτουργεί 18 ώρες καθημερινά;

ΕΝΑ:Για συνεχή λειτουργία υψηλής ισχύος,MCPCB αλουμινίου με ελάχιστη θερμική αγωγιμότητα 3 W/m·Kείναι η τυπική επιλογή. Ακολουθεί ο πίνακας αποφάσεων που βασίζεται σε πραγματικά δεδομένα πεδίου:

Γιατί αλουμίνιο πάνω από FR4 για υψηλή ισχύ:Ένα φως φύτευσης 200W παράγει σημαντική θερμότητα. Το FR4 έχει θερμική αγωγιμότητα μόνο 0,3-0,5 W/m·K, ενεργώντας ως μονωτικό. Η θερμοκρασία σύνδεσης LED θα ξεπεράσει τους 100°C μέσα σε λίγα λεπτά, προκαλώντας ταχεία υποτίμηση του αυλού (απώλεια 30-50% εντός 6 μηνών).

Κεραμική εναλλακτική λύση PCBΕΝΑ:Για εξαιρετική αξιοπιστία ή όταν το μέγεθος PCB είναι πολύ περιορισμένο (υψηλή πυκνότητα ισχύος >3 W/cm²), τα κεραμικά υποστρώματα (αλουμίνα ή νιτρίδιο αλουμινίου) εξαλείφουν πλήρως το διηλεκτρικό στρώμα, επιτυγχάνοντας 20-200+ W/m·K. Ωστόσο, το κόστος είναι 3-5 φορές υψηλότερο από το MCPCB αλουμινίου.

Κατώτατη γραμμή για τους περισσότερους εμπορικούς καλλιεργητές:Το υψηλής απόδοσης αλουμίνιο MCPCB (5 W/m·K) παρέχει την καλύτερη ισορροπία κόστους και αξιοπιστίας για φωτιστικά 200W+.

Ε2: Πώς μπορώ να υπολογίσω το απαιτούμενο βάρος χαλκού για το ελαφρύ PCBA φύτευσης για να αποτρέψω την υπερθέρμανση του ίχνους;

ΕΝΑ:Χρησιμοποιήστε τον τύπο IPC-2221 με αυτές τις ειδικές οδηγίες κηπουρικής. Η ίχνη υπερθέρμανσης είναι ένας συνηθισμένος τρόπος αστοχίας σε φώτα φύτευσης υψηλής ισχύος.

Βήμα 1 - Προσδιορίστε το μέγιστο ρεύμα ανά ίχνος:
Για ένα τυπικό φως φύτευσης 100W στα 48V: Ρεύμα = 100W / 48V = 2,08A ανά χορδή

Βήμα 2 - Επιλέξτε την επιτρεπόμενη αύξηση θερμοκρασίας (ΔT):

- Αύξηση 10°C:Συντηρητικό για 50.000+ ώρες διάρκεια ζωής (προτείνεται για εμπορική χρήση)

- Άνοδος 20°C:Αποδεκτό για καταναλωτή

- Αύξηση 30°C:Ο υψηλός κίνδυνος --- ίχνος θα αποδυναμώσει τις αρθρώσεις συγκόλλησης με την πάροδο του χρόνου

Βήμα 3 - Επιλέξτε βάρος χαλκού με βάση το ρεύμα:

Βήμα 4 - Υπολογίστε χρησιμοποιώντας τον απλοποιημένο τύπο (για εξωτερικά ίχνη, 2 ουγκιές χαλκού):

Πλάτος (mils) = Ρεύμα (Αμπερ) × 35 (για ΔT=20°C)

Παράδειγμα για 2.08A: 2.08 × 35 = 73 mils (1.85mm) ελάχιστο πλάτος

Προσθήκη περιθωρίου ασφαλείας 20%:73 × 1,2 = 88 mils (2,23 mm)

Επαγγελματική σύσταση για φύτευση ελαφρού PCBΕΝΑ:

- Χρησιμοποιήστε τουλάχιστον 2 oz χαλκούγια όλα τα ίχνη που φέρουν >1Α

- Χρησιμοποιήστε 3 oz χαλκόγια ίχνη που φέρουν >3Α ή όταν ο χώρος του πίνακα είναι περιορισμένος

- Προσθέστε άνοιγμα μάσκας συγκόλλησηςσε ίχνη υψηλού ρεύματος --- η πρόσθετη συγκόλληση αυξάνει την ικανότητα ρεύματος κατά 20-40%

Μέθοδος επαλήθευσης:Μετά τη συναρμολόγηση του πρωτοτύπου, μετρήστε τη θερμοκρασία του ίχνους με κάμερα υπερύθρων σε πλήρες φορτίο. Εάν οποιοδήποτε ίχνος υπερβαίνει τους 70°C, αυξήστε το βάρος του χαλκού ή διευρύνετε το ίχνος.

Ε3: Τι προκαλεί την ανομοιόμορφη απόδοση φωτός ή το τρεμόπαιγμα στη φύτευση ελαφρού PCBA και πώς μπορώ να το διορθώσω;

ΕΝΑ:Η ανομοιόμορφη έξοδος φωτός και το τρεμόπαιγμα συνήθως προκαλούνται απότρέχουσα αναντιστοιχία μεταξύ παράλληλων σειρών LEDήανεπαρκής χύδην χωρητικότητα. Ακολουθεί η διαγνωστική σειρά:

Βασική αιτία 1 - Τρέχουσα αναντιστοιχία σε παράλληλες συμβολοσειρές (πιο συνηθισμένη):

Όταν πολλαπλές στοιχειοσειρές LED συνδέονται παράλληλα σε ένα μόνο πρόγραμμα οδήγησης σταθερού ρεύματος, μικρές διαφορές στην τάση προς τα εμπρός (Vf) προκαλούν μια στοιχειοσειρά να αντλεί περισσότερο ρεύμα από άλλες. Η πιο καυτή χορδή τραβάει το περισσότερο ρεύμα, θερμαίνεται περαιτέρω (το Vf πέφτει με τη θερμοκρασία) και αντλεί ακόμα περισσότερο ρεύμα --- θερμική διαφυγή.

Διάλυμα:

- Χρησιμοποιήστε αξεχωριστό πρόγραμμα οδήγησης σταθερού ρεύματος ανά συμβολοσειρά(προτιμάται για υψηλής ισχύος)

- Ή προσθέστεαντιστάσεις εξισορρόπησης(0,5-2Ω) σε σειρά με κάθε χορδή να εξισώνει το ρεύμα

- Ισχύς αντίστασης: P = I² × R (π.χ., 1A² × 1Ω = αντίσταση 1W)

Βασική αιτία 2 - Ανεπαρκής χωρητικότητα όγκου στην έξοδο του προγράμματος οδήγησης:

Το ρυθμιζόμενο πλάτος παλμού (PWM) dimming δημιουργεί ορατό τρεμόπαιγμα εάν η χωρητικότητα εξόδου είναι πολύ μικρή. Το ρεύμα LED ανεβαίνει και πέφτει με κάθε κύκλο PWM.

Για εμπορικές παραγγελίες:Ζητήστε τεκμηρίωση PPAP (Διαδικασία Έγκρισης Μέρους Παραγωγής), συμπεριλαμβανομένων των αναφορών θερμικής απεικόνισης και των δεδομένων φασματικής επαλήθευσης.

Περίληψη: Λίστα ελέγχου PCBA για αξιόπιστο φως φυτεύματος

Ένα αξιόπιστο φως φύτευσης PCBA συνδυάζει σωστή θερμική διαχείριση (αλουμίνιο MCPCB, 2+ oz χαλκός, θερμικές διόδους), ακριβή έλεγχο φάσματος (μεταφορά σταθερού ρεύματος, απόκλιση μήκους κύματος ≤±5nm) και προστασία του περιβάλλοντος (συμμορφική επίστρωση, σφραγισμένοι σύνδεσμοι). Οι πιο συνηθισμένες αστοχίες πεδίου --- ανομοιόμορφη έξοδος φωτός, τρεμόπαιγμα και πρόωρη αστοχία LED --- εντοπίζονται σε ανεπαρκή θερμικό σχεδιασμό ή ασυμφωνία ρεύματος μεταξύ παράλληλων στοιχειοσειρών. Δώστε προτεραιότητα σε χαλκό 2 oz, ξεχωριστούς οδηγούς σταθερού ρεύματος ανά κανάλι και δοκιμές θερμικής επικύρωσης για να επιτύχετε λειτουργία 50.000+ ωρών σε εμπορικά περιβάλλοντα καλλιέργειας.
