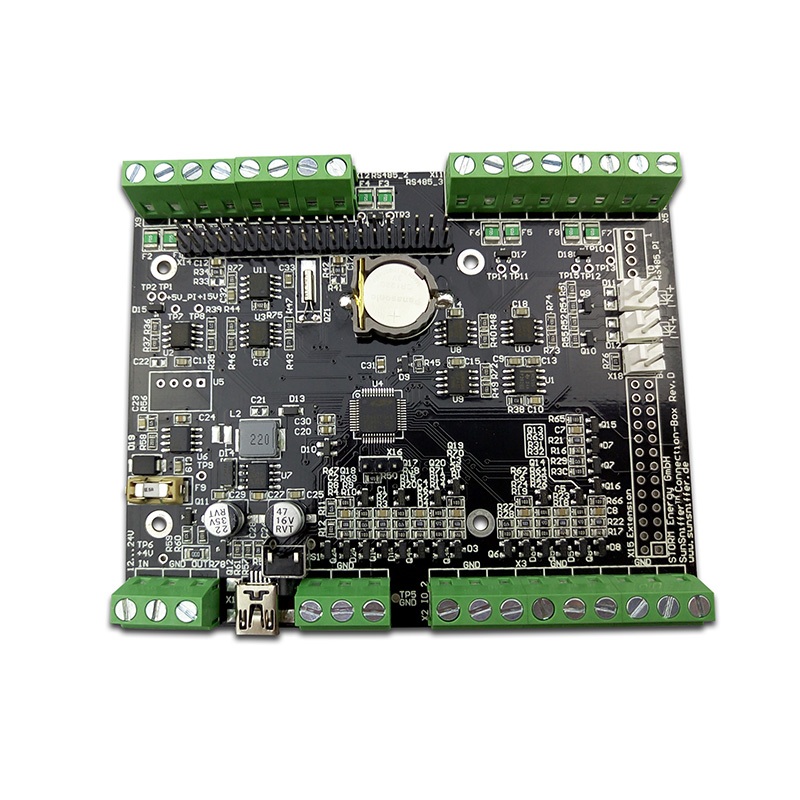

Πρόγραμμα οδήγησης LED PCBA

Αυτός ο οδηγός αναλύει τις τεχνικές προδιαγραφές, τα πρότυπα κατασκευής και τις απαιτήσεις για συγκεκριμένες εφαρμογές που πρέπει να γνωρίζετε.

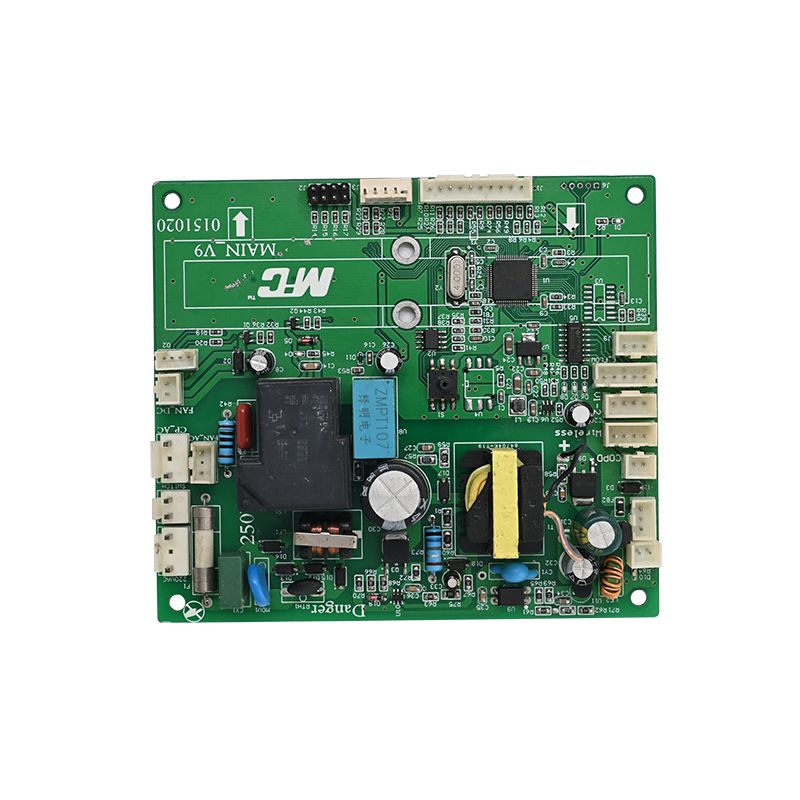

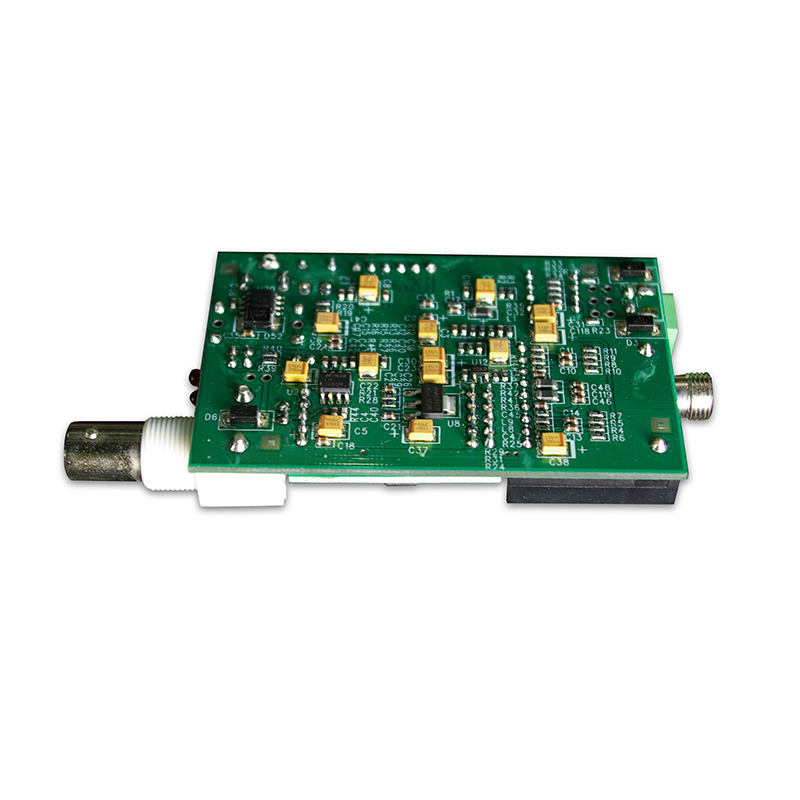

Τι είναι ένα PCBA προγράμματος οδήγησης LED;

Ένα πρόγραμμα οδήγησης LED PCBA είναι η πλήρης συναρμολογημένη πλακέτα που ρυθμίζει την τροφοδοσία σε μια πηγή φωτός LED. Σε αντίθεση με τα τυπικά PCB, αυτά τα συγκροτήματα ενσωματώνουν συγκεκριμένα εξαρτήματα:

- IC προγράμματος οδήγησης:Ρυθμιστές σταθερού ρεύματος ή σταθερής τάσης (π.χ. ON Semiconductor, TI, Nexperia).

- Μετασχηματιστές/επαγωγείς:Για τοπολογίες μετατροπής ισχύος όπως το Flyback ή το Boost.

- Ψύκτες θερμότητας και θερμικές διόδους:Για τη διαχείριση της θερμοκρασίας σύνδεσης κρίσιμων εξαρτημάτων.

- Συνδέσεις:Για έλεγχο dimming (0-10V, PWM) και είσοδο AC/DC.

Επειδή τα LED απαιτούν αυστηρό έλεγχο ρεύματος για την αποφυγή θερμικής διαρροής, τοPCBAΟ σχεδιασμός πρέπει να δίνει προτεραιότητα στην ηλεκτρική μόνωση και την απαγωγή θερμότητας.

Βασικές τεχνικές παράμετροι (Insights φύλλου δεδομένων)

Για να βεβαιωθείτε ότι η συναρμολόγησή σας πληροί τα βιομηχανικά πρότυπα, πρέπει να επαληθεύσετε αυτές τις παραμέτρους με τον κατασκευαστή σας. Με βάση τα τρέχοντα πρότυπα IPC και εξαρτημάτων, ακολουθούν οι κρίσιμες μετρήσεις.

Γενικές Προδιαγραφές

Ηλεκτρική & Θερμική Απόδοση

Σημείωση Form Factor:Τα μοντέρνα συμπαγή σχέδια χρησιμοποιούν πακέτα DFN (2x2 mm) για εξοικονόμηση έως και 90% του χώρου της πλακέτας σε σύγκριση με τα παλαιού τύπου πακέτα SOT223.

Σχεδιασμός & Συναρμολόγηση: Κορυφαία 4 σημεία εστίασης μηχανικής

Να συναντηθούμεEEATβασιζόμαστε σε επαληθεύσιμες σημειώσεις κατασκευής και δεδομένα μηχανικής του πραγματικού κόσμου.

1. Στρατηγική Θερμικής Διαχείρισης

Η θερμότητα είναι ο εχθρός των ηλεκτρολυτικών πυκνωτών και τα LED πεθαίνουν.

- Μέσω τοποθέτησης:Χρησιμοποιήστε συστοιχίες θερμικών αγωγών κάτω από το πληκτρολόγιο IC για να μεταφέρετε θερμότητα στο χάλκινο επίπεδο γείωσης.

- Χύσιμο χαλκού:Το πάχος του εξωτερικού στρώματος χαλκού πρέπει να είναι2 oz (0,0026 in.) ελάχιστογια ίχνη υψηλού ρεύματος.

- Επιθεώρηση:Η παραμόρφωση και η συστροφή του PCBA δεν πρέπει να υπερβαίνουν0,0075 ίντσες ανά ίντσαγια να εξασφαλίσετε την επαφή της ψύκτρας.

2. Επιλογή εξαρτημάτων για μακροζωία

- Βαθμοί αυτοκινήτου:Για εξωτερικό φωτισμό, επιλέξτεAEC-Q101ειδικευμένους οδηγούς. Αυτά τα εξαρτήματα υποστηρίζουν πλευρικά διαβρέξιμες πλευρές (SWF), το οποίο επιτρέπει την Αυτόματη Οπτική Επιθεώρηση (AOI) των αρμών συγκόλλησης---απαίτηση για την κατασκευή μηδενικών ελαττωμάτων.

- Πυκνωτές:Χρησιμοποιήστε πυκνωτές ρεύματος υψηλού κυματισμού με ονομαστική ελάχιστη θερμοκρασία 105°C.

3. Συγκολλησιμότητα και επιθεώρηση

- Συμμόρφωση AOI:Οι συσκευασίες χωρίς μόλυβδο (DFN/QFN) χωρίς πλευρικές πλευρές που διαβρέχονται απαιτούν δαπανηρή επιθεώρηση με ακτίνες Χ. Η τεχνολογία SWF επιτρέπει το τυπικό AOI, μειώνοντας σημαντικά το κόστος συναρμολόγησης.

- Εγγραφή μάσκας συγκόλλησης:Η εσφαλμένη καταχώριση θα πρέπει να διατηρείται στο ±0,004 in. max για να αποφευχθεί η έκθεση σε χαλκό.

4. Ηλεκτρική ασφάλεια (Creepage & Clearance)

- Για οδηγούς AC-DC (εκτός σύνδεσης), εξασφαλίστε επαρκή απόσταση μεταξύ των ιχνών υψηλής τάσης (κεντρικό δίκτυο) και των δευτερευουσών πλευρών χαμηλής τάσης.

- Αξιολόγηση ευφλεκτότητας:Όλα τα υλικά πρέπει να συναντώνταιUL94V-0. Αυτή η βαθμολογία πρέπει να σημειώνεται φυσικά στην πλευρά συγκόλλησης της πλακέτας.

Ειδικές απαιτήσεις για την εφαρμογή

Διαφορετικοί τομείς επιβάλλουν διαφορετικές πιέσεις στο PCBA του οδηγού LED.

- Προβολείς Αυτοκινήτου (ADB):Απαιτεί προγράμματα οδήγησης υψηλού ρεύματος (8A+) μεΣυμμόρφωση EMC (CISPR 25 Class 5). Το μέγεθος του πίνακα είναι συχνά περιορισμένο, απαιτώντας στοίβες 4+ επιπέδων.

- Industrial High-Bays:Εστιάζει στην προστασία από υπερτάσεις και σε μεγάλα εύρη τάσης εισόδου (90-305V AC).

- Καταναλωτής (Λαμπτήρες LED):Ευαίσθητα στο κόστος, συνήθως μονοστρωματικά PCB αλουμινίου με γραμμικούς οδηγούς.

Συχνές Ερωτήσεις (FAQ)

Ακολουθούν τρεις συνήθεις τεχνικές ερωτήσεις σχετικά μεΠρόγραμμα οδήγησης LED PCBAπρομήθεια και εντοπισμός σφαλμάτων.

Ε1: Γιατί το PCBA του προγράμματος οδήγησης LED μου αποτυγχάνει μετά από μερικούς μήνες, παρόλο που τα εξαρτήματα είναι ολοκαίνουργια;

ΕΝΑ:Η βασική αιτία είναι σχεδόν πάνταθερμική καταπόνησηήκακή συγκόλληση. Ελέγξτε τα ακόλουθα:

1. Θερμοκρασία διακλάδωσης:Μετρήσατε το Tc (θερμοκρασία περίπτωσης) του IC του προγράμματος οδήγησης; Ένας εμπειρικός κανόνας είναι ότι για κάθε 10°C που ανεβαίνει πάνω από τους 85°C, η διάρκεια ζωής ενός πυκνωτή μειώνεται στο μισό.

2. Λιμοκτονία χαλκού:Πολλές βλάβες συμβαίνουν επειδή το θερμικό μαξιλάρι του IC δεν έχει συγκολληθεί σωστά. Χρησιμοποιώντας τοΠλάγια βρέξιμα πλάγιαΟ σχεδιασμός επιτρέπει την επαλήθευση AOI για να διασφαλιστεί ότι το θερμικό μαξιλάρι είναι πλήρως συνδεδεμένο.

3. Υλικό Tg:Το τυπικό FR4 (Tg 130°C) μπορεί να υποβαθμιστεί με την πάροδο του χρόνου, εάν ο οδηγός είναι ζεστός. Αναβάθμιση σεTg 150°C+ή PCBA με πυρήνα αλουμινίου.

Ε2: Πώς μπορώ να επαληθεύσω την ποιότητα ενός πρωτότυπου προγράμματος οδήγησης LED PCBA πριν από τη μαζική παραγωγή;

ΕΝΑ:Μην βασίζεστε μόνο στην οπτική επιθεώρηση. Χρειάζεστε μια διαδικασία επαλήθευσης τριών βημάτων:

1. Ηλεκτρική δοκιμή (Flying Probe):Η 100% επαλήθευση της συνδεσιμότητας του δικτύου είναι υποχρεωτική. Βεβαιωθείτε ότι δεν υπάρχουν βραχυκύκλωμα μεταξύ των διχτυών υψηλής τάσης και χαμηλής τάσης.

2. Θερμική Απεικόνιση:Λειτουργήστε το πρόγραμμα οδήγησης σε πλήρες φορτίο για 1 ώρα. Χρησιμοποιήστε μια θερμική κάμερα για να ελέγξετε εάν η θερμοκρασία της θήκης IC ταιριάζει με τις προδιαγραφές του φύλλου δεδομένων.

3. Μικροτομή άρθρωσης συγκόλλησης:Για πακέτα DFN, πρέπει να κάνετε διατομή ενός δείγματος αρμού για να ελέγξετε για κενά. Τα κενά δεν πρέπει να υπερβαίνουν το 25% της συνολικής επιφάνειας του μαξιλαριού.

Ε3: Τι κάνει το φινίρισμα επιφάνειας "ENIG" για τον οδηγό LED μου και αξίζει το επιπλέον κόστος;

ΕΝΑ:Το ENIG (Electroless Nickel Immersion Gold) είναι κρίσιμο για προγράμματα οδήγησης LED υψηλής αξιοπιστίας.

- Γιατί έχει σημασία:Το τυπικό HASL (Hot Air Solder Leveling) αφήνει ανομοιόμορφες επιφάνειες. Για IC προγράμματος οδήγησης LED μικρού βήματος (όπως το QFN ή το DFN), απαιτείται επίπεδο επίπεδο για σωστή συγκόλληση.

- Το όφελος του «χρυσού»:Ο χρυσός προστατεύει το στρώμα νικελίου από την οξείδωση. Εάν το Νικέλιο οξειδωθεί, παθαίνεις το σύνδρομο «μαύρου μαξιλαριού», που οδηγεί σε συγκολλήσεις που φαίνονται καλές αλλά ραγίζουν κάτω από θερμική ανακύκλωση (συνήθης στον εξωτερικό φωτισμό).

- Ετυμηγορία:Για χρήση σε αυτοκίνητα ή σε εξωτερικούς χώρους, το ENIG είναι αδιαπραγμάτευτο. Για τους λαμπτήρες μιας χρήσης αρκεί το OSP ή το HASL.

Περίληψη

Ένα στιβαρόΠρόγραμμα οδήγησης LED PCBAορίζεται όχι μόνο από το επιλεγμένο IC, αλλά από τοβάρος χαλκού, θερμική μέσω στρατηγικής, καιφινίρισμα επιφάνειας. Να απαιτείτε πάντα συμμόρφωση με το IPC-6012 Class 2 ή Class 3 και να δίνετε προτεραιότητα στις πλευρικές πλευρές που διαβρέχονται για κρίσιμες εφαρμογές αυτοκινήτου για να διασφαλίσετε την επαλήθευση AOI.

Με την τήρηση αυτών των παραμέτρων ---που επαληθεύτηκαν μέσω των 20 ετών βιομηχανικών δοκιμών μας --- εξασφαλίζετε μια διάρκεια ζωής του προγράμματος οδήγησης που ταιριάζει με τη συστοιχία LED σας, συνήθως 50.000+ ώρες απόδοσης L70.
