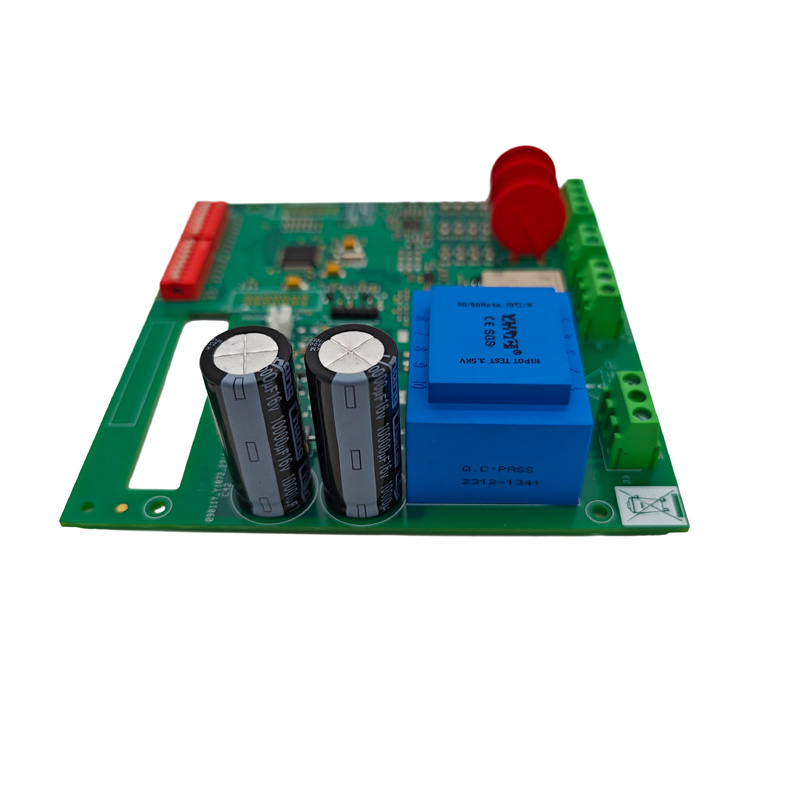

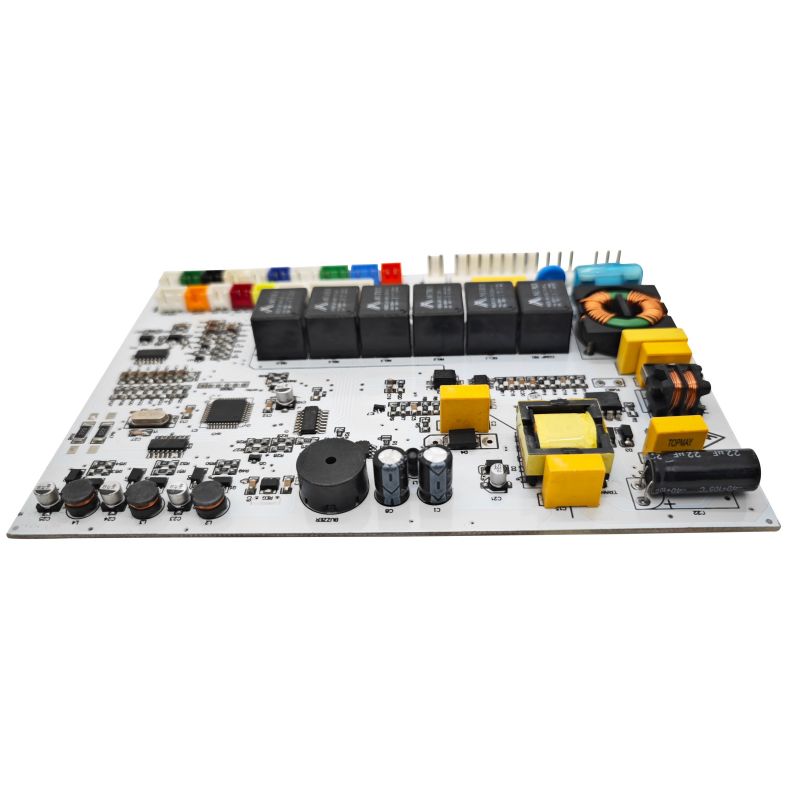

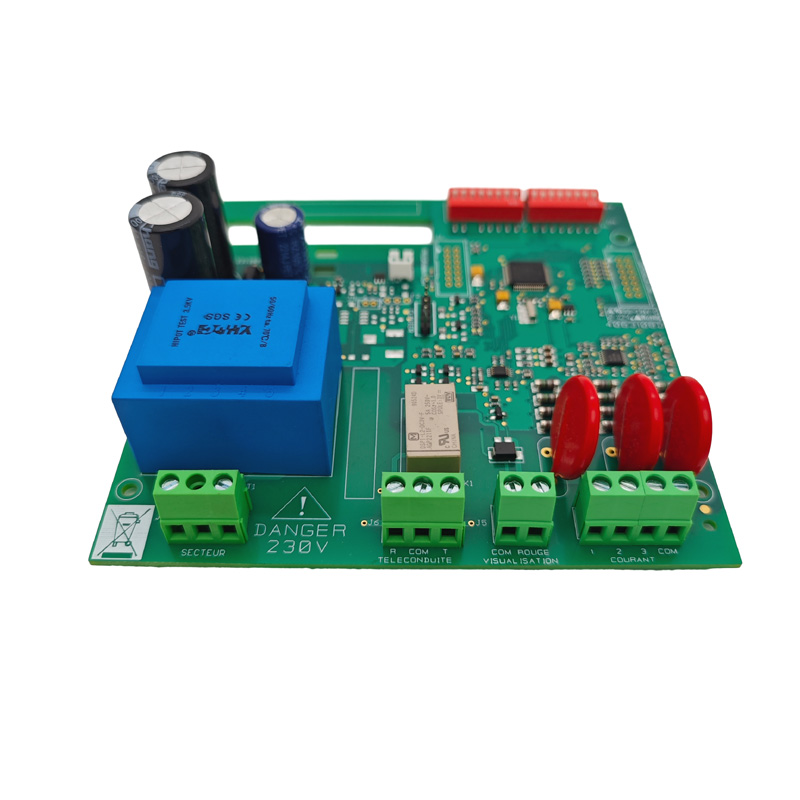

Ψαρευτικό βυθόμετρο PCBA
  • Ψαρευτικό βυθόμετρο PCBAΨαρευτικό βυθόμετρο PCBA
  • Ψαρευτικό βυθόμετρο PCBAΨαρευτικό βυθόμετρο PCBA
  • Ψαρευτικό βυθόμετρο PCBAΨαρευτικό βυθόμετρο PCBA

Ψαρευτικό βυθόμετρο PCBA

Τα συστήματα βυθόμετρου ψαρέματος (ανιχνευτές ψαριών) είναι βασικά ηλεκτρονικά συστήματα για θαλάσσια εξερεύνηση και υποβρύχια απεικόνιση, που χρησιμοποιούνται κυρίως για τον εντοπισμό κοπαδιών ψαριών, τη μέτρηση του βάθους του νερού και την απεικόνιση της τοπογραφίας του βυθού. Ως επαγγελματίας κατασκευαστής PCBA μίας στάσης που ειδικεύεται στα συστήματα βυθομέτρου ψαρέματος, παρέχουμε ολοκληρωμένες υπηρεσίες που κυμαίνονται από το σχεδιασμό λύσεων, την κατασκευή PCB και τη συναρμολόγηση SMT έως τη συναρμολόγηση της τελικής μονάδας και τη λειτουργική δοκιμή.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ένα σύστημα βυθόμετρου αλιείας (Fish Finder) είναι το βασικό ηλεκτρονικό εξάρτημα στον εξοπλισμό θαλάσσιας ανίχνευσης, που χρησιμοποιείται ευρέως στην ψυχαγωγική αλιεία, στην εμπορική αλιεία και στην υποβρύχια εξερεύνηση. Ως επαγγελματίας πάροχος υπηρεσιών κατασκευής PCBA, προσφέρουμε λύσεις μίας στάσης από το σχεδιασμό έως τη συναρμολόγηση τελικού προϊόντος, διασφαλίζοντας αξιόπιστη λειτουργία σε σκληρά θαλάσσια περιβάλλοντα που χαρακτηρίζονται από ψεκασμό αλατιού, υψηλή υγρασία και ακραίες διακυμάνσεις θερμοκρασίας.

Δύο βασικές συναρμολογήσεις PCBA σόναρ ψαρέματος

Το σύστημα σόναρ αποτελείται από δύο ηλεκτρονικά συγκροτήματα, το καθένα με σαφώς διαφορετικές απαιτήσεις PCBA:

PCBA οθόνης/επεξεργαστή

  • Επεξεργασία σήματος σόναρ – μετατροπή της ηχούς επιστροφής σε ψηφιακές εικόνες

  • Ενσωμάτωση πλοήγησης GPS – συνδυάζει δεδομένα θέσης με μετρήσεις σόναρ

  • Οθόνη οδήγησης – έλεγχος εξόδου LCD ή οθόνης αφής

  • Αλληλεπίδραση διεπαφής χρήστη – κουμπί ανάγνωσης ή είσοδοι αφής

Μετατροπέας PCBA

  1. Παραγωγή παλμών – δημιουργία ριπών υψηλής τάσης (±40V έως ±100V) σε συχνότητες σόναρ
  2. Λήψη ηχούς – ενίσχυση και ρύθμιση αδύναμων σημάτων επιστροφής (εύρος μικροβολτ)

  3. Εναλλαγή μετάδοσης/λήψης – γρήγορη εναλλαγή μεταξύ των καταστάσεων μετάδοσης και λήψης

  4. Ταίριασμα σύνθετης αντίστασης – αντιστοίχιση χαρακτηριστικών καλωδίου και μορφοτροπέα

Σύγχρονη τάση κατασκευής: Οι μετατροπείς ψαρέματος υψηλής τεχνολογίας χρησιμοποιούν πλέον τεχνολογία SMT, με μηχανές pick-and-place που τοποθετούν πιεζοηλεκτρικά στοιχεία απευθείας στο PCBA, αντικαθιστώντας τη χειροκίνητη τοποθέτηση κεραμικών κρυστάλλων για βελτιωμένη ακρίβεια και μειωμένο κόστος.

Βασικές Τεχνικές Προδιαγραφές

Παράμετρος Ρηχά νερά (0-200 πόδια) Deep Water (200-1000ft+)
Τυπική Συχνότητα 200 kHz 50 kHz ή 38 kHz
Μήκος κύματος/Ανάλυση Κοντύτερο = υψηλότερη λεπτομέρεια Μακρύτερη = μεγαλύτερη διείσδυση βάθους
Μετάδοση ισχύος 1 kW 4 kW (εμπορική κατηγορία)
Τάση μετάδοσης ±40V έως ±60V ±80V έως ±100V

Διαθέσιμες διαμορφώσεις

  • Μονή συχνότητα, μονή δέσμη: 38 kHz, 50 kHz, 200 kHz @ 1 kW

  • Διπλή συχνότητα, μονή δέσμη: 38/200 kHz ή 50/200 kHz (κοινό για ψάρεμα)

  • Υψηλή ισχύς: Εμπορική διαμόρφωση βαθέων υδάτων 4 kW

Φυσικές προδιαγραφές PCBA

Παράμετρος Οθόνη/Επεξεργαστής Συγκρότημα μετατροπέα
Υλικό Πίνακα FR4 (τυπικό) High-Tg FR4 ή ευέλικτο PCB
Καταμέτρηση επιπέδων 4-8 στρώσεις 2-4 στρώσεις
Βάρος χαλκού 1-2 oz (σήμα), 2 oz (ισχύς) 2 oz ελάχιστη (παλμοί υψηλού ρεύματος)
Φινίρισμα επιφάνειας ENIG ή OSP ENIG (αντοχή στη διάβρωση)
Θερμοκρασία λειτουργίας -20°C έως +70°C -40°C έως +85°C
Σύμμορφη επίστρωση Συνιστάται Υποχρεωτικό (θαλάσσιο περιβάλλον)

Έξι κρίσιμα ζητήματα σχεδιασμού

1. Ακεραιότητα σήματος – Διασφάλιση ακρίβειας ανίχνευσης

Οι συχνότητες σόναρ κυμαίνονται από 50 kHz έως πάνω από 900 kHz. Η διάταξη PCBA επηρεάζει άμεσα το εύρος και την ακρίβεια ανίχνευσης:

  • Ίχνη με ελεγχόμενη σύνθετη αντίσταση: 50Ω ή 75Ω τυπικά για καλώδια μορφοτροπέα

  • Αντιστοιχισμένα μήκη ίχνους: Για μετατροπείς συστοιχίας φάσης, όλα τα ίχνη στοιχείων πρέπει να έχουν το ίδιο ηλεκτρικό μήκος

  • Δακτύλιοι προστασίας: Surround ευαίσθητες αναλογικές εισόδους με γειωμένα ίχνη για την απόρριψη του θορύβου

  • Ξεχωριστές αναλογικές/ψηφιακές γειώσεις: Συνδέστε σε ένα μόνο αστέρι κοντά στην είσοδο ρεύματος

2. Προστασία από την υγρασία – Ο #1 παράγοντας αξιοπιστίας

Τα θαλάσσια περιβάλλοντα εκθέτουν τα PCBA σε ψεκασμό αλατιού, συμπύκνωση και άμεση εμβάπτιση. Η σύμμορφη επίστρωση είναι αδιαπραγμάτευτη:

Τύπος επίστρωσης Καλύτερο για Πλεονεκτήματα Μειονεκτήματα
Ακρυλικό (AR) Γενική ναυτική χρήση Εύκολο στην εφαρμογή, επανεπεξεργάσιμο Μέτρια χημική αντοχή
Σιλικόνη (SR) Ακραίες διακυμάνσεις θερμοκρασίας Ευέλικτο, ευρύ φάσμα θερμοκρασιών (-55°C έως +200°C) Δύσκολο να αφαιρεθεί
Ουρεθάνη (UR) Παρατεταμένη βύθιση σε αλμυρό νερό Εξαιρετική αντοχή σε χημικά/άλατα Δύσκολη η εκ νέου επεξεργασία

Στόχοι αξιολόγησης IP:

  • Μονάδα οθόνης: IP65 ελάχιστο (στεγανό στη σκόνη, ανθεκτικό στον ψεκασμό νερού)

  • Συγκρότημα μορφοτροπέα: ελάχιστο IP68 (αντοχή στη βύθιση έως 1 m+)

3. Εναλλαγή μετάδοσης/λήψης (T/R) – Προστασία του ευαίσθητου δέκτη

Ένας μορφοτροπέας σόναρ δεν μπορεί να εκπέμπει και να λαμβάνει ταυτόχρονα. Το PCBA πρέπει να περιλαμβάνει έναν διακόπτη T/R που προστατεύει τον ευαίσθητο ενισχυτή χαμηλού θορύβου (LNA) από τον παλμό εκπομπής υψηλής τάσης:

  • Προστασία τριών επιπέδων: Κύκλωμα κοπής + σύσφιξη τάσης + αντίσταση σειράς

  • Χρόνος απόκρισης: <10μs (1ft βάθος σε ρηχά νερά = 2μs μετ' επιστροφής)

  • Διαβάθμιση προστασίας δέκτη: Επιβίωσε αιχμές ±100V σε είσοδο ±5V

4. Σχεδίαση ενισχυτή ισχύος

Ενισχύει το σήμα λογικού επιπέδου της MCU (5V) στην τάση που απαιτείται για την κίνηση του μορφοτροπέα:

Στάδιο Εισαγωγή Παραγωγή Κέρδος
Ταλαντωτής Παλμός σκανδάλης MCU 200 kHz, ριπή 500μs στα 5V N/A
Πρόγραμμα οδήγησης MOSFET Λογική 5V Πύλη κίνησης 12 V ~ 2x
Power MOSFET Εναλλαγή 12 V ±40V έως ±60V ημιτονοειδές κύμα (γέφυρα H) ~ 8x

5. Αλυσίδα Δέκτη – Ενίσχυση και Φιλτράρισμα

Οι ηχώ επιστροφής είναι εξαιρετικά αδύναμες (μιλιβολτ ή μικροβολτ). Η αλυσίδα δέκτη απαιτεί υψηλό κέρδος με χαμηλό θόρυβο:

Στάδιο Λειτουργία Τυπικό κέρδος
Chopper (προστασία T/R) Αποσυνδέεται κατά τη μετάδοση N/A (διαβίβαση)
Ενισχυτής χαμηλού θορύβου (LNA) Ενίσχυση πρώτου σταδίου (κατώτατο επίπεδο θορύβου) 20-40 dB
Φίλτρο Bandpass Αφαιρεί τον θόρυβο εκτός ζώνης (200 kHz ± 10 kHz) -3 dB στην αποκοπή
Δευτερεύων ενισχυτής Φέρνει σήμα στην περιοχή ADC 20-40 dB
Ανιχνευτής κορυφής Μετατρέπει τον φάκελο RF σε DC για εμβέλεια N/A

6. Σχεδιασμός Τροφοδοτικού

Δημιουργεί πολλαπλές ράγες καθαρής τάσης από μία είσοδο μπαταρίας θαλάσσης 12V:

Κάγκελο Ρεύμα Ανοχή κυματισμού Χρησιμοποιείται για
5V 500mA-2A <50mV MCU, λογική, οθόνη
3,3V 100mA-500mA <30mV DSP, ADC, αναλογικό ακριβείας
±12V έως ±15V 100mA-500mA <100mV Op-amps, LNA
±40V έως ±100V 1A-5A (παλμικό) N/A Ενισχυτής ισχύος (μόνο μετάδοση)

Σύσταση: Χρησιμοποιήστε ξεχωριστούς ρυθμιστές μεταγωγής για ψηφιακές και αναλογικές ράγες. Χρησιμοποιήστε LDO μετά την εναλλαγή μετατροπέων για την καθαρότερη ισχύ στην αλυσίδα του δέκτη.

Κανόνες αξιοπιστίας διάταξης PCBA

Κανόνας Βασικά Σημεία
Ξεχωριστά τμήματα HV και LV Τοποθετήστε τον ενισχυτή ισχύος στη μία άκρη, λάβετε το κύκλωμα στην αντίθετη άκρη. ελάχιστη απόσταση ερπυσμού 3mm μεταξύ ιχνών ±100V και 5V
Guard Sensitive αναλογικές είσοδοι Περιβάλλον ίχνος εισόδου LNA με γειωμένη έκχυση χαλκού. Προσθέστε γείωση κάθε 5 χιλιοστά. κρατήστε το ίχνος εισόδου όσο το δυνατόν συντομότερο
Ράψτε αεροπλάνα εδάφους με Vias Vias 0,3 mm σε απόσταση 5 mm που συνδέει τα άνω και κάτω επίπεδα γείωσης. μειώνει την αντίσταση του εδάφους και αποτρέπει την αναπήδηση του εδάφους
Μαζική χωρητικότητα κοντά σε ενισχυτή ισχύος Τοποθετήστε πυκνωτή χαμηλού ESR 1000μF έως 4700μF στην είσοδο τροφοδοσίας του ενισχυτή ισχύος. αποτρέπει την κατάρρευση τάσης κατά τη μετάδοση
Θερμική διαχείριση για ηλεκτρικό σταθμό Χρησιμοποιήστε 2-3 oz χαλκό για ίχνη ισχύος. προσθέστε τουλάχιστον 9 θερμικές διόδους ανά μαξιλάρι MOSFET

Οδηγός επιλογής υλικού

Τύπος Στοιχείου Συνιστάται Αποφεύγω Λόγος
Βάση PCB High-Tg FR4 (Tg≥170°C) ή PTFE Standard FR4 (Tg 130°C) Υψηλή ισχύς και θαλάσσιες μεταβολές θερμοκρασίας
Φινίρισμα επιφάνειας ENIG (χρυσός) HASL Αντοχή στη διάβρωση
Μάσκα συγκόλλησης LPI με ιχνηλάτη φθορισμού UV Στάνταρ ματ Έλεγχος κάλυψης επίστρωσης
Σύμμορφη επίστρωση Ακρυλικό ή σιλικόνη Κανένας Προστασία αλμυρού νερού
Συνδέσεις Σφραγισμένο (IP67+) Ασφράγιστες κεφαλίδες Είσοδος υγρασίας

Απαιτήσεις δοκιμών παραγωγής

Δοκιμαστικό αντικείμενο Μέθοδος Κριτήρια επιτυχίας/αποτυχίας
Δοκιμή In-Circuit (ICT) Αυτοματοποιημένο εξάρτημα ανιχνευτή Όλα τα εξαρτήματα υπάρχουν, σωστές τιμές
Δοκιμή μεταγωγής T/R Εφαρμόστε παλμό εκπομπής, μετρήστε την έξοδο LNA Έξοδος LNA <100mV κατά τη μετάδοση
Όροφος θορύβου δέκτη Τερματίστε την είσοδο με 50Ω, μετρήστε την ένδειξη ADC Θόρυβος <3 LSB (10-bit τυπικό)
Ακρίβεια εύρους Δοκιμαστική δεξαμενή με γνωστό στόχο στα 10 πόδια Σφάλμα εύρους <3%
Αντοχή στην υγρασία 85% RH για 48 ώρες, με τροφοδοσία Χωρίς διάβρωση, χωρίς υποβάθμιση του σήματος

Περιβαλλοντική πιστοποίηση (Πρότυπο εμπορικού προϊόντος)

Δοκιμή Πρότυπο Διάρκεια/Κύκλοι
Θερμική Ποδηλασία -20°C έως +60°C 50 κύκλοι
Δόνηση Προφίλ κραδασμών κινητήρα θαλάσσης 2 ώρες ανά άξονα
Ψεκασμός αλατιού 5% NaCl, 35°C 48 ώρες
Υγρασία 95% RH, 40°C 48 ώρες

Συχνές ερωτήσεις

Ε1: Άκαμπτο FR4 ή εύκαμπτο PCB για συγκρότημα μορφοτροπέα;

Και τα δύο είναι βιώσιμα. η επιλογή επηρεάζει την απόδοση και την αξιοπιστία:

  • Άκαμπτο FR4: Το καλύτερο για απλούς μετατροπείς μονού στοιχείου, σχέδια χαμηλής συχνότητας (50-83 kHz). Χαμηλότερο κόστος, ευκολότερη κατασκευή, αλλά δεν μπορεί να προσαρμοστεί στα καμπύλα σχήματα της γάστρας.

  • Ευέλικτο PCB: Ιδανικό για συστοιχίες φάσης, σχέδια υψηλής συχνότητας (200 kHz+), καμπυλωτό περίβλημα. Συμμορφώνεται με πολύπλοκα σχήματα, μειώνει το μέγεθος του σπιτιού, αλλά υψηλότερο κόστος.

Τάση βιομηχανίας: Οι κορυφαίοι ανιχνευτές ψαριών χρησιμοποιούν πλέον εύκαμπτα PCBA με πιεζοηλεκτρικά στοιχεία SMT, επιτρέποντας την ακριβή τοποθέτηση δεκάδων μικρών στοιχείων μορφοτροπέα σε καμπύλες ή γραμμικές συστοιχίες για τη διαμόρφωση της δέσμης σόναρ.

Ε2: Πώς να προστατέψετε τον προενισχυτή του δέκτη από παλμό εκπομπής υψηλής τάσης;

Χρησιμοποιήστε ένα σχέδιο προστασίας τριών επιπέδων:

  1. Κύκλωμα κοπής: MOSFET back-to-back ή διόδους PIN σε σειρά με την είσοδο του δέκτη - σβήνει κατά τη μετάδοση

  2. Σύσφιξη τάσης: Οι δίοδοι Schottky ή Zener back-to-back συσφίγγονται στα ±5V ή ±10V

  3. Αντίσταση σειράς: Αντίσταση 100Ω έως 1kΩ μεταξύ του διακόπτη T/R και του ρεύματος εισόδου LNA σε συνθήκες σφάλματος

Ε3: Τι προκαλεί διακοπτόμενα σήματα σόναρ ή ηχώ φαντασμάτων;

Συχνά ανιχνεύονται σε ελαττώματα σχεδιασμού ή συναρμολόγησης PCBA:

  1. Είσοδος υγρασίας στον σύνδεσμο → Βάλτε τη διασταύρωση του συνδετήρα, χρησιμοποιήστε στεγανούς συνδέσμους
  2. Ραγισμένες αρθρώσεις συγκόλλησης σε στοιχεία SMT → Χρησιμοποιήστε εύκαμπτο PCB, προσθέστε εποξειδική υποπλήρωση

  3. Ανεπαρκής αποσύνδεση σε ράγες ισχύος → Προσθήκη πυκνωτή χύδην 1000μF, ξεχωριστή αποσύνδεση 100μF+100nF για ράγα LNA

  4. Κακή ρύθμιση φίλτρου διέλευσης ζώνης → Χρησιμοποιήστε στοιχεία ανοχής 1%, επαληθεύστε με αναλυτή δικτύου

Γιατί να μας επιλέξετε – Ακρίβεια που ταιριάζει με τις απαιτήσεις PCBA σόναρ ψαρέματος

Έχουμε δημιουργήσει τις δυνατότητές μας ειδικά για να αντιμετωπίσουμε τις μοναδικές προκλήσεις της κατασκευής ηλεκτρονικών θαλάσσιων ειδών:

1. Διαδικασίες ώριμης προστασίας από την υγρασία

Η διάβρωση με ψεκασμό αλατιού και η είσοδος υγρασίας είναι οι κύριες προκλήσεις στα θαλάσσια περιβάλλοντα. Προσφέρουμε επιλογές επίστρωσης ακρυλικής, σιλικόνης και ουρεθάνης με επιλεκτικό ψεκασμό (αποφυγή ακριβείας των περιοχών συνδετήρων) και ιχνηλάτη φθορισμού υπεριώδους ακτινοβολίας για εύκολο έλεγχο – πληρώντας τις απαιτήσεις προστασίας IP68 για συγκροτήματα μορφοτροπέων.

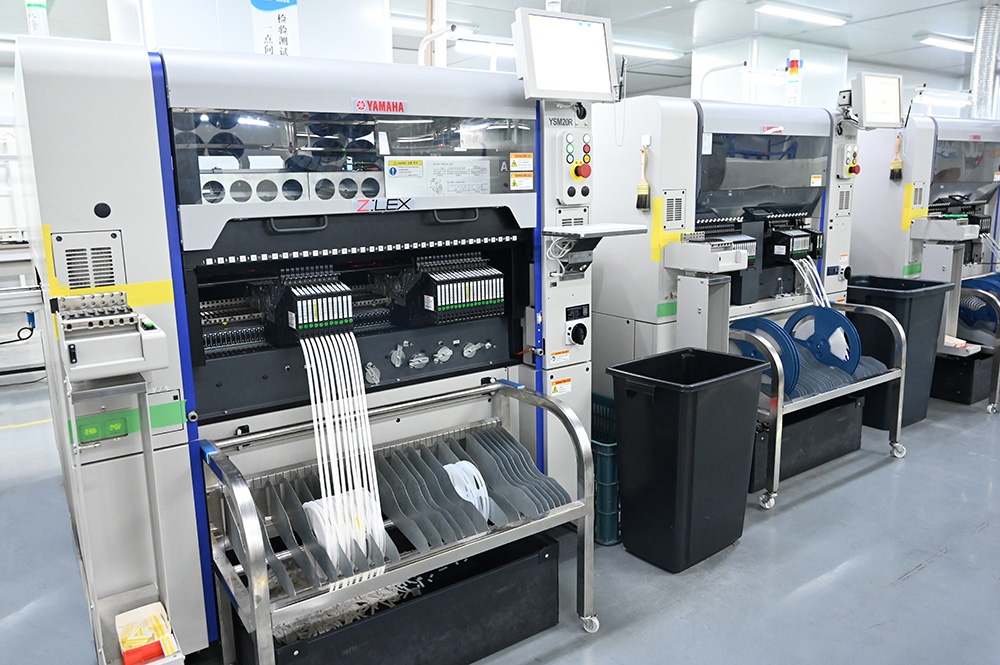

High Speed Yamaha SMT Machine

2. Ευέλικτη ικανότητα κατασκευής PCB και Rigid-Flex

Οι μετατροπείς ψαρέματος υψηλής τεχνολογίας χρησιμοποιούν όλο και περισσότερο ευέλικτες λύσεις πιεζοηλεκτρικών στοιχείων PCB + SMT. Υποστηρίζουμε την κατασκευή εύκαμπτων PCB (πολυϊμιδίου/PET) και άκαμπτων πλακών – επιτρέποντας την ακριβή τοποθέτηση της διάταξης, τη συμβατότητα με καμπύλο περίβλημα και το μειωμένο συνολικό μέγεθος.

3. Υπηρεσία One-Stop Turnkey – Μειωμένο κόστος συντονισμού

Από κατασκευή PCB → προμήθεια εξαρτημάτων → συναρμολόγηση SMT/DIP → προγραμματισμός → λειτουργικές δοκιμές → σύμμορφη επίστρωση → συναρμολόγηση πλεξούδας καλωδίων → συναρμολόγηση τελικού προϊόντος, όλες οι διαδικασίες ολοκληρώνονται εσωτερικά, ελαχιστοποιώντας το κόστος συντονισμού πολλών προμηθευτών και τους κινδύνους ποιότητας.

4. Ολοκληρωμένες δυνατότητες δοκιμής και επικύρωσης

Εξοπλισμένοι με 2 αίθουσες δοκιμών γήρανσης, 2 θαλάμους δοκιμής υψηλής/χαμηλής θερμοκρασίας και μια μεγάλη γκάμα επαγγελματικών οργάνων δοκιμών, μπορούμε να εκτελέσουμε:

  • Δοκιμή In-Circuit (ICT)

  • Δοκιμή θερμικού κύκλου (-40°C έως +85°C)

  • Δοκιμή ψεκασμού αλατιού

  • Δοκιμή σοκ θερμοκρασίας

  • Λειτουργικές δοκιμές (συμπεριλαμβανομένης της επικύρωσης μεταγωγής T/R, της δοκιμής δαπέδου θορύβου)

5. Ευέλικτη υποστήριξη όγκου

Η ετήσια παραγωγική ικανότητα PCBA υπερβαίνει το 1,5 εκατομμύριο μονάδες, ενώ υποστηρίζει πιλοτικές εκδόσεις μικρού όγκου χωρίς MOQ – απρόσκοπτη μετάβαση από την επαλήθευση πρωτοτύπου στη μαζική παραγωγή.


Τα προσόντα μας

  • Ιδρύθηκε: 2011

  • Εμβαδόν εργοστασίου: 3.000+ τ.μ

  • Μηχανικοί Ε&Α: 20

  • Γραμμές Παραγωγής SMT: 6

  • Γραμμές συναρμολόγησης DIP: 4

  • Γραμμές συναρμολόγησης τελικών προϊόντων: 2

  • Σύστημα ποιότητας: Πιστοποιημένο κατά ISO 9001:2015, συμβατό με IPC-610E

  • Εξαγωγικές αγορές: Βόρεια Αμερική, Νότια Αμερική, Ευρώπη, Ασία, Ωκεανία
