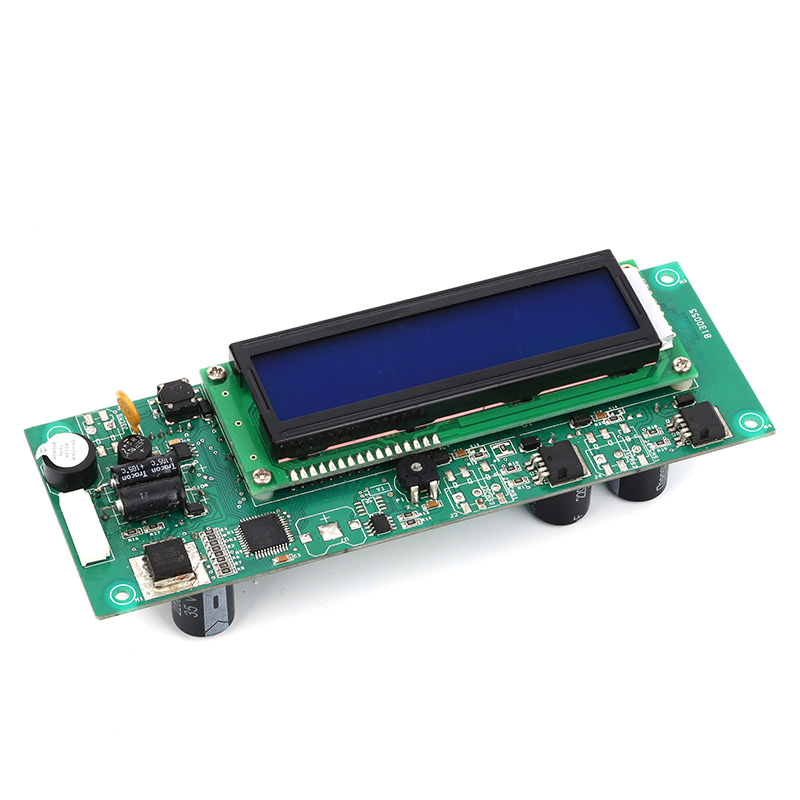

Πώς να επιλέξετε έναν ελεγκτή θερμοκρασίας PCBA Factory -- Τεχνικός οδηγός αγοραστή
Γιατί το εργοστάσιο έχει μεγαλύτερη σημασία από το σχέδιο

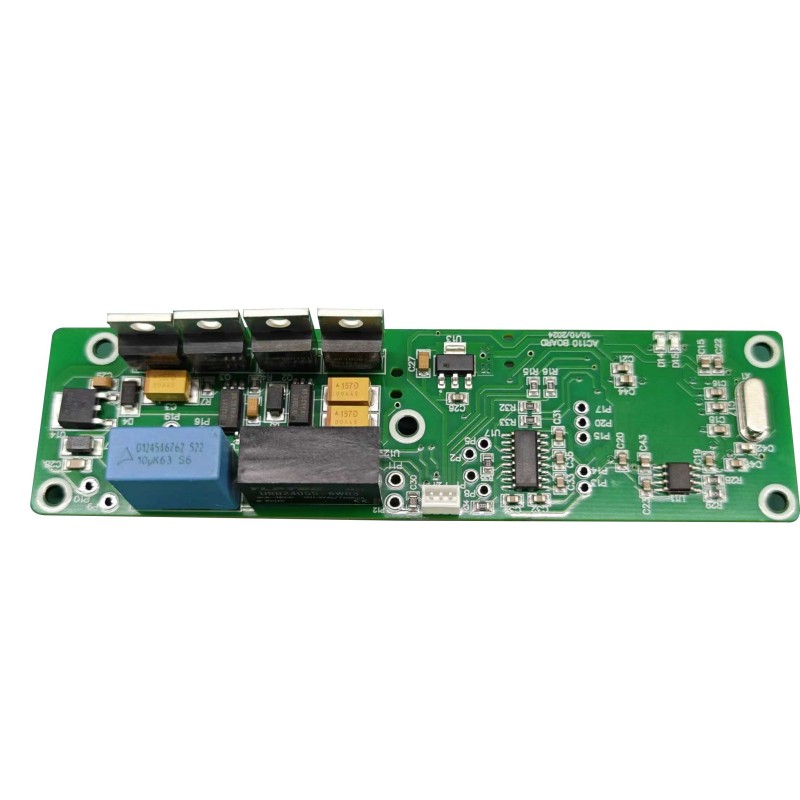

Ένα υπέροχοελεγκτής θερμοκρασίας PCBAΟ σχεδιασμός σε χαρτί αποτυγχάνει εάν η συναρμολόγηση εισάγει ενώσεις ψυχρής συγκόλλησης, λανθασμένη τοποθέτηση εξαρτημάτων ή κακή θερμική διαχείριση. Το εργοστάσιο ελέγχει:
- Ποιότητα κόλλησης και προφίλ επαναροής
- Προστασία ESD κατά τη συναρμολόγηση
- Ιχνηλασιμότητα προμήθειας στοιχείων
- Κάλυψη ηλεκτρικών δοκιμών (ICT, FCT)
- Έλεγχος εγκαυμάτων και περιβαλλοντικού στρες
Επιλέξτε κακή και τα ποσοστά αστοχίας πεδίου μπορεί να πηδήξουν από 0,2% σε 5% ή υψηλότερα.
8 Κρίσιμα κριτήρια αξιολόγησης για εργοστάσια PCBA ελεγκτών θερμοκρασίας
1. Πιστοποιήσεις και Έλεγχοι
ΠιστοποιητικόWhy It MattersISO 9001:2025Βασικό σύστημα διαχείρισης ποιότηταςIATF 16949Απαιτείται για θερμικούς ελεγκτές αυτοκινήτωνISO 13485Έλεγχος θερμοκρασίας ιατρικής συσκευής PCBAIPC-A-610 Κατηγορία 2 ή 3 Αποδοχή ηλεκτρονικών συγκροτημάτων UL / CESafety τελικών προϊόντων
Κόκκινη σημαία:Το εργοστάσιο αξιώνει "συμβατό με ISO", αλλά δεν μπορεί να εμφανίσει έγκυρο πιστοποιητικό.
2. Δυνατότητες εσωτερικών δοκιμών
Ένα σοβαρόελεγκτής θερμοκρασίας PCBAΤο εργοστάσιο δεν αναθέτει σε τρίτους δοκιμές. Αναζητώ:
- AOI (Αυτόματη Οπτική Επιθεώρηση)-- 100% των σανίδων
- ΤΠΕ (In-Circuit Test)-- Ελέγχει αντιστάσεις, καπάκια, σορτς
- FCT (Δοκιμή λειτουργικού κυκλώματος)-- Προσομοιώνει την είσοδο αισθητήρα, επαληθεύει την έξοδο ρελέ/SSR
- Φούρνοι με καύση-- 48 ώρες στους 50°C με κύκλωμα φορτίου
- ακτινολογικός έλεγχος-- Για BGA ή κρυφές συγκολλήσεις
3. Προμήθεια στοιχείων και ιχνηλασιμότητα
Ζητήστε γραπτές πολιτικές σχετικά με:
- Μόνο εξουσιοδοτημένοι διανομείς(DigiKey, Mouser, Arrow ή τοπικά ισοδύναμα)
- Ιχνηλασιμότητα παρτίδων-- Κάθε σειριακός αριθμός PCBA που συνδέεται με κωδικούς ημερομηνίας εξαρτημάτων
- Ανίχνευση πλαστών-- Οπτική επιθεώρηση, ακτινογραφία και ηλεκτρική επικύρωση
Χωρίς ιχνηλασιμότητα, ένας μόνο πλαστός πυκνωτής μπορεί να καταστρέψει μια ολόκληρη σειρά παραγωγής.
4. Μηχανική Υποστήριξη και Ανασκόπηση DFM
Το εργοστάσιο θα πρέπει να παρέχει αDesign for Manufacturing (DFM)αναφορά πριν από την παράθεση. Αυτό περιλαμβάνει:
- Μάσκα συγκόλλησης και διαύγεια μεταξοτυπίας
- Διάστημα εξαρτημάτων για αυτοματοποιημένη τοποθέτηση
- Θερμική ανακούφιση σε ίχνη ισχύος
- Πρόσβαση στο σημείο δοκιμής για φωτιστικά FCT
Το πρότυπό μας:Τουλάχιστον 3 επαναλήψεις DFM περιλαμβάνονται στο NPI (Εισαγωγή νέου προϊόντος).
5. Prototype to Volume Production Pathway
PhaseQuantityTypical Lead TimeEngineering δείγματα5--20 τμχ5--7 ημέρες Πιλοτική εκτέλεση 50--200 τμχ10--12 ημέρες Παραγωγή χαμηλού όγκου500--2.000 τεμ.15--20 ημέρεςΥψηλός όγκος (ανά μήνα) 305-ημ.
Αποφύγετε τα εργοστάσια που δεν μπορούν να παράγουν πρωτότυπα χωρίς να χρεώνουν τεράστια τέλη NRE.
6. Θερμική Ποδηλασία και Περιβαλλοντική Δοκιμή Καταπόνησης
Γιαελεγκτής θερμοκρασίας PCBAχρησιμοποιείται σε ψύξη, φούρνους ή εξοπλισμό εξωτερικού χώρου, επαληθεύστε ότι το εργοστάσιο διαθέτει:
- Θάλαμος θερμοκρασίας(-40°C έως +125°C)
- Θάλαμος υγρασίας(0--95% RH)
- Δυνατότητα θερμικού σοκ(αέρα-αέρα, μεταφορά 10s)
Ζητήστε αναφορές δοκιμών από προηγούμενα παρόμοια προϊόντα.
7. Επικοινωνία και Διαφάνεια
Κατά τη φάση της αναφοράς, κάντε τρεις ερωτήσεις:
1. "Ποιο είναι το τυπικό ποσοστό απόδοσης σε SMT διπλής όψης;" (Καλή απάντηση: >98,5%)
2. "Μπορώ να δω ένα δείγμα αναφοράς DFM από προηγούμενο πελάτη;"
3. "Ποιος χειρίζεται τα παράπονα ποιότητας πελατών -- και ποια είναι η διαδικασία αναφοράς 8D;"
Οι αργές ή ασαφείς απαντήσεις υποδεικνύουν μελλοντικά προβλήματα.
8. Τοποθεσία και Logistics
- Τοπικό εναντίον υπεράκτιων:Τα εγχώρια εργοστάσια απλοποιούν την επικοινωνία, αλλά κοστίζουν 30--50% περισσότερο. Η offshore απαιτεί σαφείς συμφωνίες QC.
- Αποστολή εναντίον κλειδί στο χέρι:Το κλειδί στο χέρι (το εργοστάσιο αγοράζει εξαρτήματα) εξοικονομεί προσπάθεια προμήθειας. Η αποστολή (παρέχετε ανταλλακτικά) σας δίνει τον έλεγχο των εμπορικών σημάτων εξαρτημάτων.
Για κρίσιμης σημασίας αποστολήελεγκτής θερμοκρασίας PCBA, προτείνουμε το κλειδί στο χέρι με μια εγκεκριμένη λίστα προμηθευτών (AVL) υπογεγραμμένη στη σύμβαση.
Τεχνικές παράμετροι για κοινή χρήση όταν ζητάτε προσφορές
Για να λάβετε ακριβείς τιμές, παρέχετε αυτόν τον πίνακα σε κάθε υποψήφιο εργοστάσιο:
Παράμετρος Η απαίτησή σας (Παράδειγμα) Μέγεθος PCB120 x 90 mm, 1,6 mm FR-4 Αριθμός στρωμάτων 2 στρωμάτων ή 4 στρωμάτων αριθμός εξαρτημάτων SMT~85 (συμπεριλαμβανομένων 0603 παθητικών) Στοιχεία διαμπερούς οπής4 (βιδωτοί ακροδέκτες, ρελέ) Για σημεία δοκιμής απαιτούνται 10n0n) μονάδεςΣύμμορφη επίστρωση Ναι -- ακρυλικό, και στις δύο πλευρές Περιβάλλον λειτουργίας-20°C έως +75°C, 90% RH

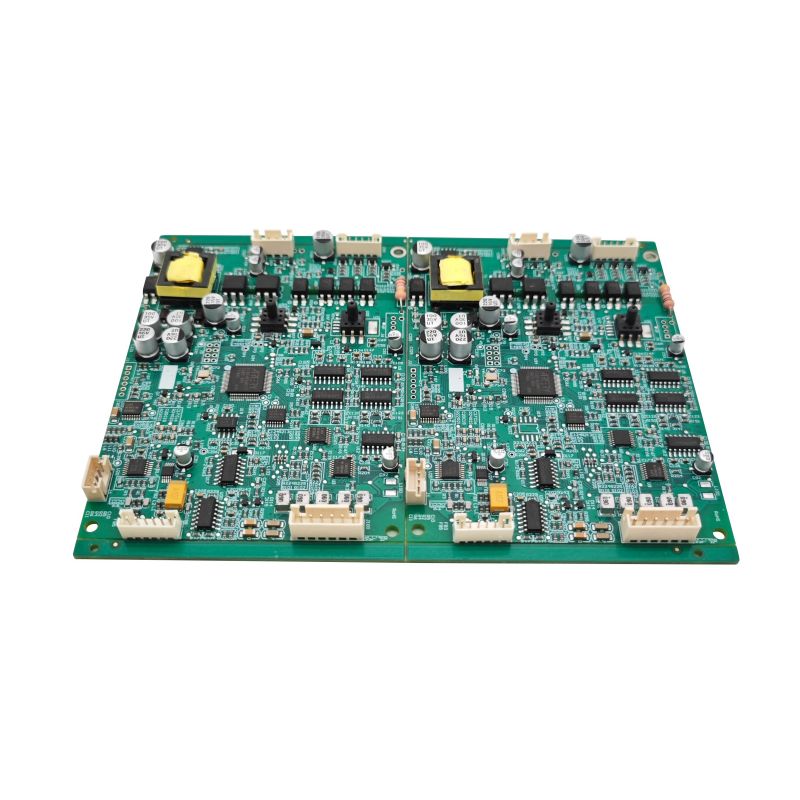

Ελεγκτής θερμοκρασίας PCBA -- Συχνές ερωτήσεις για την επιλογή εργοστασίου
FAQ 1 -- Ποια είναι μια λογική τιμή για έναν ελεγκτή θερμοκρασίας PCBA (μόνο συναρμολόγηση, χωρίς περίβλημα);
Απάντηση:Για ένα τυπικό 2-στρώμαελεγκτής θερμοκρασίας PCBAμε 60--100 εξαρτήματα SMD (συμπεριλαμβανομένου μικροελεγκτή, ρελέ και μπλοκ ακροδεκτών), η τιμή συναρμολόγησης αναλύεται ως εξής:
- Πρωτότυπο (1--10 τεμ):$25--$60 ανά σανίδα (περιλαμβάνει στένσιλ και ρύθμιση)
- Μικρή παρτίδα (100--500 τμχ):$8--$15 ανά ταμπλό
- Μέτριος όγκος (1.000--5.000 τμχ):$4,50--$7,00 ανά ταμπλό
- Υψηλή ένταση (10.000+ τεμ):$2,80--$4,50 ανά ταμπλό
Αυτές οι τιμές προϋποθέτουν συναρμολόγηση με το κλειδί στο χέρι (το εργοστάσιο προμηθεύει όλα τα παθητικά εξαρτήματα). Προσθέστε 1,50 $ - 3,00 $ ανά πίνακα για 100% δοκιμές ICT + FCT. Προσθέστε 2,00 $ ανά σανίδα για ομοιόμορφη επίστρωση. Οποιαδήποτε τιμή σημαντικά χαμηλότερη από αυτά τα εύρη πιθανώς χρησιμοποιεί μη γνήσια εξαρτήματα ή παρακάμπτει τις ηλεκτρικές δοκιμές.
FAQ 2 -- Πώς μπορώ να επαληθεύσω το πραγματικό επίπεδο ποιότητας ενός εργοστασίου πριν κάνω μια μεγάλη παραγγελία;
Απάντηση:Χρησιμοποιήστε τον κανόνα "3-40-400" πριν δεσμευτείτε στο αελεγκτής θερμοκρασίας PCBAεργοστάσιο:
- 3 δείγματα:Εκτελέστε τη δική σας λειτουργική δοκιμή σε τρεις πίνακες δειγμάτων μηχανικής. Μετρήστε την ακρίβεια ανάγνωσης θερμοκρασίας (±0,5°C;) και το χρονισμό εναλλαγής ρελέ.
- 40 μονάδες (πιλοτική διαδρομή):Παραγγείλετε 40 συναρμολογημένα PCBA. Εκτελέστε επιταχυνόμενο θερμικό κύκλο (10 κύκλοι από -20°C έως +70°C). Μετρήστε το ποσοστό αποτυχίας -- αποδεκτό είναι ≤ 2 σανίδες αποτυχίας (5%).
- 400 μονάδες (πρώτη παρτίδα παραγωγής):Αφού περάσει πιλότος, παραγγείλετε 400 μονάδες. Χρησιμοποιήστε στατιστική δειγματοληψία (AQL 0,65 για μεγάλα ελαττώματα, 1,5 για δευτερεύοντα). Ελέγξτε κάθε 20η πλακέτα για την ποιότητα του συνδέσμου συγκόλλησης υπό μεγέθυνση.
Ένα εργοστάσιο που αρνείται μια πληρωμένη πιλοτική εκτέλεση 40 μονάδων κρύβει ασυνέπεια στη διαδικασία. Φύγε μακριά.
FAQ 3 -- Ποια εγγύηση και ευθύνη πρέπει να προσφέρει ένα εργοστάσιο PCBA ελεγκτή θερμοκρασίας;
Απάντηση:Επαγγελματίαςελεγκτής θερμοκρασίας PCBAτα εργοστάσια παρέχουν:
- Εγγύηση κατασκευής 1 έτους-- καλύπτει αστοχίες αρμών συγκόλλησης, ανυψωμένα τακάκια, λανθασμένη τοποθέτηση εξαρτημάτων.
- Εγγύηση εξαρτημάτων 90 ημερών-- εάν προμηθεύτηκαν τα εξαρτήματα, αντικαθιστούν τυχόν πλακέτες DOA (νεκρές κατά την άφιξη) λόγω ελαττωμάτων εξαρτημάτων. Μετά από 90 ημέρες, η εγγύηση εξαρτημάτων ακολουθεί την πολιτική του αρχικού κατασκευαστή (συχνά 1--3 χρόνια).
- Όριο ευθύνης-- Τα τυπικά συμβόλαια περιορίζουν την ευθύνη στην τιμολογιακή αξία του PCBA. Για εφαρμογές κρίσιμες για την αποστολή (ιατρική υποστήριξη ζωής, αεροσκάφος), διαπραγματευτείτε μια ξεχωριστή συμφωνία ποιότητας με υψηλότερη ευθύνη.
Να λαμβάνετε πάντα τους όρους της εγγύησης γραπτώςπροτούτοποθέτηση κατάθεσης. Τα αξιόπιστα εργοστάσια περιλαμβάνουν ένα τμήμα ποιότητας στο προτιμολόγιο τους. Αποφύγετε οποιοδήποτε εργοστάσιο που λέει "χωρίς εγγύηση για συναρμολογημένες σανίδες" -- αυτό είναι άμεσος αποκλεισμός.
Κόκκινες σημαίες που πρέπει να αποφύγετε αμέσως
| Κόκκινη Σημαία | Γιατί Επικίνδυνο |
|---|---|
| "Δεν χρειαζόμαστε τα αρχεία Gerber σας" | Δεν είναι δυνατή η εκτέλεση DFM -- υψηλός κίνδυνος σφαλμάτων συναρμολόγησης |
| "Η δοκιμή είναι επιπλέον κόστος" | Δείχνει ότι δεν υπάρχει δυνατότητα εσωτερικής FCT |
| "Χρησιμοποιούμε ισοδύναμα ανταλλακτικά" (χωρίς έγκριση επωνυμίας) | Πιθανότατα πλαστά ή εξαρτήματα εκτός προδιαγραφών |
| "Ελάχιστη παραγγελία 5.000 τμχ για πρωτότυπο" | Απρόθυμοι να υποστηρίξουν NPI -- κακή κουλτούρα μηχανικής |
| Καμία πολιτική επιστροφής σε ελαττωματικά συγκροτήματα | Μετατοπίζει κάθε κίνδυνο σε εσάς |
Τελική σύσταση -- Μια ροή εργασίας επιλογής 5 βημάτων
1. Σύντομη λίστα 3--5 εργοστάσιαχρησιμοποιώντας τα παραπάνω φίλτρα πιστοποίησης και ικανότητας δοκιμής.
2. Στείλτε το ίδιο πακέτο τεχνικών δεδομένων(Gerbers, BOM, σχέδιο συναρμολόγησης) σε όλους.
3. Συγκρίνετε αναφορές DFM-- το εργοστάσιο που βρίσκει περισσότερα προβλήματα είναι το πιο εμπεριστατωμένο.
4. Παραγγείλετε 10 πρωτότυπα από δύο καλύτερους υποψήφιους-- δοκιμάστε τα δίπλα-δίπλα στο σύστημά σας.
5. Εκτελέστε έναν πιλότο 40 μονάδων από τον νικητήπριν από τη δέσμευση για ετήσιο όγκο.
A ελεγκτής θερμοκρασίας PCBAτο εργοστάσιο που θα περάσει αυτή τη διαδικασία θα προσφέρει σταθερή ποιότητα με την πάροδο ετών, όχι με μήνες.
Για μια λίστα με προελεγμένα εργοστάσια που πληρούν όλα τα κριτήρια σε αυτόν τον οδηγό, επικοινωνήστε με τον ετήσιο όγκο και την τιμή-στόχο ανά ταμπλό. Συμπεριλάβετε τον τύπο του αισθητήρα σας (NTC/PT100/θερμοστοιχείο) για μια αντίστοιχη σύσταση.
