Τι είναι το Nitrogen Reflow Soldering και γιατί να το εξετάσετε;

Nitrogen reflow replaces standard air in the oven with 99.9% pure N₂. The absence of oxygen prevents oxide formation on solder paste and component leads.

Σύγκριση Διαδικασιών

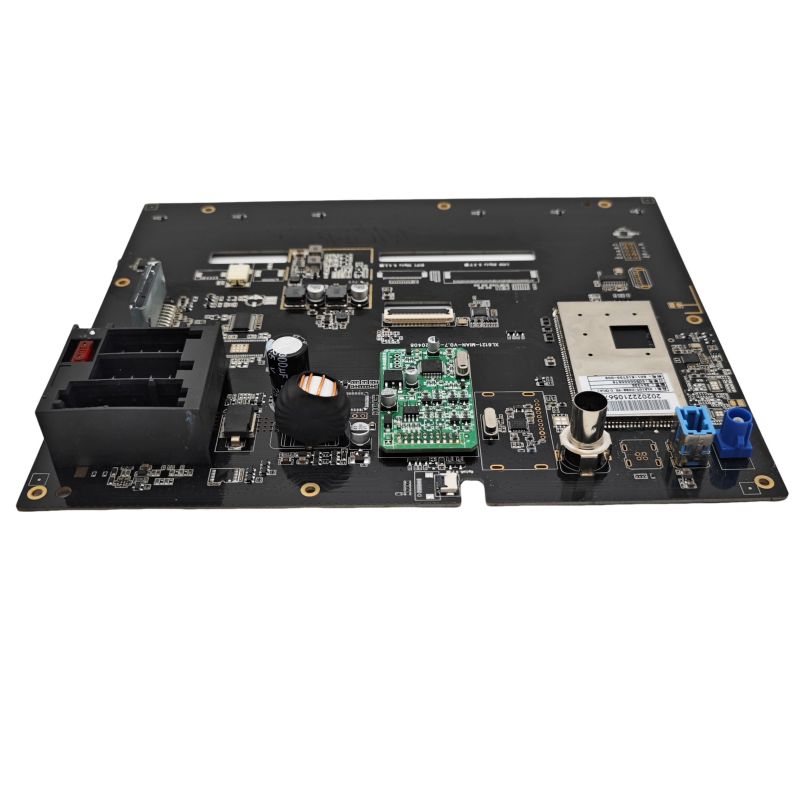

Το πρόβλημα της οξείδωσης σε PCBA βιομηχανικού ρομπότ

Το βιομηχανικό ρομπότ PCBA χρησιμοποιεί συχνά μεγάλα θερμικά επιθέματα (εκτεθειμένο χαλκό) κάτω από MOSFET, προγράμματα οδήγησης πύλης και IC διαχείρισης ενέργειας. Αυτά τα τακάκια οξειδώνονται γρήγορα κατά την επαναροή αέρα, εμποδίζοντας τη συγκόλληση από το να βρέξει πλήρως. Το αποτέλεσμα είναι κενά που παγιδεύουν τη θερμότητα και προκαλούν αστοχίες πεδίου μετά από 1000+ ώρες λειτουργίας.

Όπου η επαναροή αζώτου παρέχει σαφή τιμή

Δεν ωφελούνται εξίσου όλα τα βιομηχανικά ρομπότ PCBA. Το άζωτο έχει νόημα σε συγκεκριμένα σενάρια.

Μεγάλες χάλκινες επιφάνειες και βαριά εξαρτήματα

Δεδομένα πραγματικού κόσμου: Σε έναν ελεγκτή ρομπότ έξι αξόνων PCBA με 12 MOSFET ισχύος σε μία πλακέτα, η επαναροή αζώτου μείωσε τις αποδόσεις πεδίου από 3,2% σε 0,4% σε 24 μήνες. The primary failure mode -- thermal pad voids causing overheating -- dropped by 87%.

Ίχνη χαμηλής τάσης, υψηλού ρεύματος

Industrial robot PCBA for servo drives carries 30--80A on inner layers. Voids under current-sense resistors (0.5 mΩ, 2512 package) create resistance variation that corrupts torque readings.

Όπου η εκ νέου ροή αζώτου είναι περιττή

Nitrogen adds cost (oven modification + gas consumption = $0.08--0.12 per PCBA). Μην το χρησιμοποιείτε για αυτές τις περιπτώσεις.

Μικρές σανίδες με χαμηλή θερμική μάζα

Πίνακες που χρησιμοποιούν ροή υψηλής δραστηριότητας

Some no-clean fluxes (e.g., Senju M705-GRN360-K2-V) contain activators that work effectively in air up to 240°C. Το άζωτο δεν προσθέτει μετρήσιμο όφελος. Ελέγξτε το φύλλο δεδομένων ροής για ευαισθησία στο οξυγόνο.

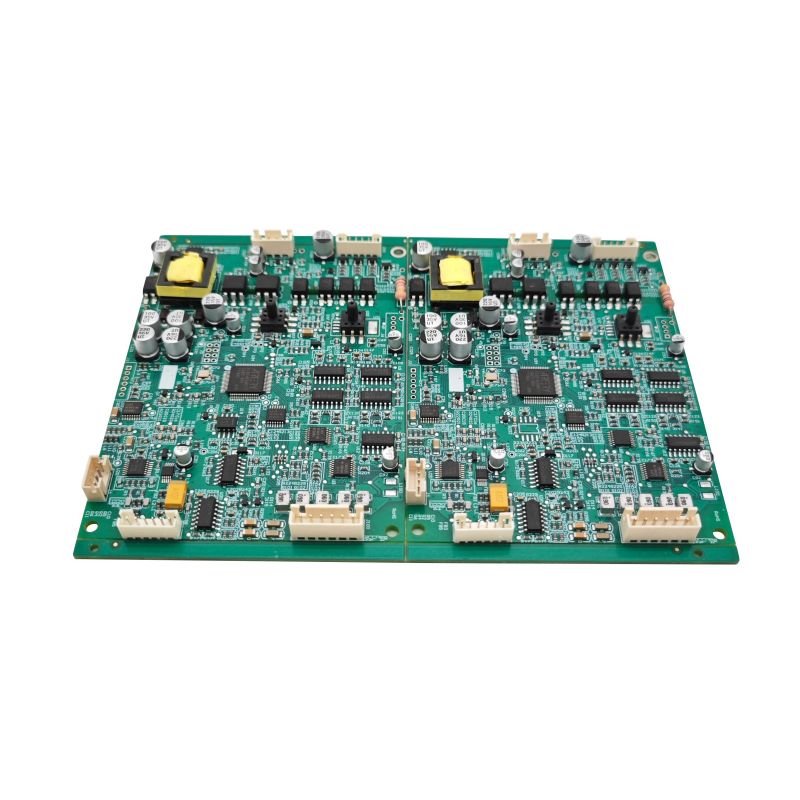

Παράμετροι υλοποίησης PCBA βιομηχανικού ρομπότ

Εάν αποφασίσετε να χρησιμοποιήσετε άζωτο, εφαρμόστε αυτές τις συγκεκριμένες ρυθμίσεις.

Προφίλ φούρνου κάτω από άζωτο

Κρίσιμος: Διατηρήστε το O2 κάτω από 1000 ppm κατά τη διάρκεια της αιχμής επαναροής. Above 1500 ppm, the benefit disappears -- voids return to air reflow levels.

Ρυθμός ροής αζώτου και καθαρότητα

Εκτίμηση κόστους: For a typical industrial robot PCBA of 100×150 mm, nitrogen adds $0.10 per board at 10,000 volume. At 100,000 volume, cost drops to $0.04 per board.

Δοκιμές για την επικύρωση του οφέλους αζώτου

Πριν δεσμευτείτε σε άζωτο για το βιομηχανικό ρομπότ PCBA σας, εκτελέστε αυτές τις δύο δοκιμές.

Σύγκριση κένωσης (ακτινογραφία)

1. Ροή ξανά 20 σανίδες στον αέρα, 20 σανίδες σε άζωτο

2. Ακτινογραφία κάθε σανίδας με κλίση 0° και 45°

3. Μετρήστε την κενή περιοχή κάτω από το μεγαλύτερο θερμικό μαξιλάρι (π.χ. IC οδηγού κινητήρα)

4. Κριτήριο επιτυχίας για αιτιολόγηση αζώτου: Μείωση κενών > 50% σε σύγκριση με τον αέρα

Δοκιμή διατομής και διάτμησης

Συχνές ερωτήσεις -- Συνήθεις ερωτήσεις σχετικά με την επαναροή αζώτου για PCBA βιομηχανικού ρομπότ

Ε1: Η εκ νέου ροή αζώτου βελτιώνει την αξιοπιστία της άρθρωσης συγκόλλησης για βιομηχανικό ρομπότ PCBA που εκτίθεται σε κραδασμούς;

ΕΝΑ:Ναι, αλλά μόνο για συγκεκριμένους μηχανισμούς αστοχίας. Industrial robots experience 5--50 Grms vibration from servo motors and gearboxes. Two vibration-related failures improve with nitrogen:

Κέρκενταλ κενό-- Στην επαναροή αέρα, η διαμεταλλική ανάπτυξη χαλκού-κασσιτέρου (IMC) είναι ακανόνιστη, δημιουργώντας μικροσκοπικά κενά στη διεπιφάνεια. Κάτω από δόνηση, αυτά τα κενά συνενώνονται και ραγίζουν μετά από 5000--10.000 ώρες. Η εκ νέου ροή αζώτου παράγει ομοιόμορφο IMC (στρώμα Cu6Sn5) χωρίς κενά. Η δοκιμή δόνησης (20 Grms, 10--2000 Hz, 100 ώρες) δείχνει ότι οι αρμοί αζώτου επιβιώνουν 3 φορές περισσότερο.

Κόπωση συγκόλλησης κοντά σε βαριά εξαρτήματα-- Οι μεγάλοι μετασχηματιστές (15×15 mm) σε βιομηχανικό ρομπότ PCBA παρουσιάζουν διαφορική θερμική διαστολή κατά τη διάρκεια της προθέρμανσης του ρομπότ (25°C έως 85°C). Στην επαναροή αέρα, τα κενά συγκεντρώνονται κάτω από τις γωνίες των εξαρτημάτων όπου η πίεση είναι μεγαλύτερη. Αυτά τα κενά λειτουργούν ως θέσεις έναρξης ρωγμών. Με άζωτο, οι αρμοί χωρίς κενά κατανέμουν ομοιόμορφα την πίεση.

Ποσοτική βελτίωση-- Η επιταχυνόμενη δοκιμή ζωής (θερμικό σοκ -40°C έως +125°C, 1000 κύκλοι + ταυτόχρονη δόνηση) δείχνει:

- Αρμοί επαναροής αέρα: 12% ραγισμένοι ή αποτυχημένοι

- Αρμοί αναρροής αζώτου: 1,5% ραγισμένοι

Ωστόσο, nitrogen does not fix poorly designed pad geometry or incorrect stencil apertures. Πάντα να τα βελτιστοποιείτε πρώτα και μετά να προσθέτετε άζωτο.

Ε2: Ποιο ποσοστό κενού είναι αποδεκτό για στάδια ισχύος PCBA βιομηχανικού ρομπότ και μπορεί το άζωτο να το επιτύχει;

ΕΝΑ:For industrial robot PCBA power stages (motor drives, IGBTs, MOSFETs), acceptable voiding depends on the thermal load. Υπάρχουν τρία επίπεδα:

Tier 1 -- Υψηλή ισχύς (συνεχής > 20A ανά FET)
Αποδεκτή κενή περιοχή: < 5%. Διάμετρος ενός κενού: < 0,2 mm. This is only achievable with nitrogen reflow (1000 ppm O₂) plus vacuum reflow (optional). Χωρίς άζωτο, τα τυπικά κενά είναι 15--25%.

Βαθμίδα 2 -- Μέση ισχύς (10--20Α αιχμής, διακοπτόμενη)
Αποδεκτή περιοχή κενού: < 10%. Κανένα κενό > 0,5 mm. Nitrogen reflow consistently achieves 5--8% voids. Air reflow produces 12--18% -- often marginal but passes if thermal simulation allows.

Επίπεδο 3 -- Χαμηλή ισχύς (< 5A, IC σήματος)
Αποδεκτή κενή περιοχή: < 25%. Τα κενά έχουν ελάχιστη θερμική επίδραση. Nitrogen is unnecessary. Air reflow suffices.

Μπορεί το άζωτο να επιτύχει τη Βαθμίδα 1 χωρίς κενό;Όχι -- μόνο το άζωτο φτάνει στο 5--8% ελάχιστα κενά λόγω παγιδευμένων αερίων ροής. Για κενά κάτω του 5% (κρίσιμα για SiC MOSFET ή συσκευές GaN), χρειάζεστε εκ νέου ροή κενού (αφαιρεί τα αέρια μετά την τήξη της συγκόλλησης). Το άζωτο + κενό επιτυγχάνει κενά 1--3%.

Πρωτόκολλο δοκιμής για βιομηχανικό ρομπότ PCBA: Μετρήστε τα κενά σε 10 σανίδες. Αν κατά μέσο όρο > 15%, προσθέστε άζωτο. If average 8--15% and power dissipation < 2W per component, air is acceptable. If < 8% required, specify nitrogen plus stencil optimization (vias in thermal pad to release flux).

Ε3: Μπορώ να μετατρέψω τον υπάρχοντα φούρνο αναρροής αέρα σε άζωτο για παραγωγή βιομηχανικού ρομπότ PCBA;

ΕΝΑ:Ναι, αλλά με τρεις αδιαπραγμάτευτες τροποποιήσεις. Πολλοί κατασκευαστές επιχειρούν μια μερική μετατροπή και αποτυγχάνουν.

Τροποποίηση 1 -- Σφράγιση φούρνου
Air reflow ovens have gaps at entrance/exit curtains and between zones. Nitrogen purity requires oxygen ingress < 50 L/minute. Εγκαθιστώ:

- Μαγνητικές κουρτίνες διπλής στρώσης (αντικαθιστά απλές αλυσίδες)

- Έλεγχος θετικής πίεσης (1--2 mm H2O στο εσωτερικό του φούρνου)

- Σφραγίστε όλα τα πάνελ πρόσβασης με παρεμβύσματα σιλικόνης υψηλής θερμοκρασίας

Χωρίς σφράγιση, θα καταναλώνετε 3--5× περισσότερο άζωτο (κόστος 0,30 $--0,50 $ ανά πλακέτα) και εξακολουθείτε να έχετε 5000 ppm O2 στο μέγιστο -- χειρότερο από έναν σωστά ρυθμισμένο φούρνο αέρα.

Τροποποίηση 2 -- Σύστημα παρακολούθησης οξυγόνου
Εγκαταστήστε δύο αισθητήρες ζιρκονίας O2: έναν στη ζώνη προθέρμανσης, έναν στη ζώνη αιχμής αναρροής. Sensors must be calibrated monthly. Πολλοί κατασκευαστές PCBA βιομηχανικών ρομπότ παραλείπουν τη βαθμονόμηση και, στη συνέχεια, αναρωτιούνται γιατί επιστρέφει το voiding.

Τροποποίηση 3 -- Μεταφορέας και λίπανση
Standard oven conveyor lubricants vaporize in nitrogen (absence of oxygen changes decomposition temperature). Χρησιμοποιήστε γράσο υπερφθοροπολυαιθέρα (PFPE). Μάρκες Kester ή Klüber. Standard lubricant will contaminate the board and create solder balls.

Κόστος μετατροπής και χρονοδιάγραμμα:

- Εξοπλισμός: $8.000--$15.000 (στεγανοποιήσεις, κουρτίνες, αισθητήρες, έλεγχοι ροής)

- Εγκατάσταση: 2 ημέρες διακοπή λειτουργίας

- Παροχή αζώτου: Δεξαμενή υγρού ή γεννήτρια PSA (300$--500$/μήνα μίσθωση)

- Περίοδος απόσβεσης για όγκο PCBA βιομηχανικού ρομπότ > 50.000/έτος: 6--8 μήνες (από μειωμένη επανεπεξεργασία και επιστροφές πεδίου)

Μην μετατρέψετεεάν ο ετήσιος όγκος σας είναι κάτω από 20.000 σανίδες. Use a contract manufacturer that already has nitrogen reflow instead.

Μήτρα απόφασης -- Πρέπει να χρησιμοποιείτε άζωτο;

Τελική σύσταση

Η επαναροή αζώτου είναι ξεκάθαρη λογική για το βιομηχανικό ρομπότ PCBA που περιέχει:

- Μεγάλα θερμικά επιθέματα (> 25 mm²)

- BGA ή QFN με εκτεθειμένα μαξιλαράκια μήτρας

- Οποιοδήποτε στάδιο ισχύος που διαχέεται > 5W ανά εξάρτημα

- Απαίτηση αξιοπιστίας < 1% αστοχία πεδίου για 5 χρόνια

Το άζωτο δεν έχει νόημα για απλό PCBA βιομηχανικού ρομπότ χαμηλής κατανάλωσης (διεπαφές αισθητήρων, πλακέτες I/O) με μικρά εξαρτήματα και χωρίς θερμικές προκλήσεις.

Πρακτικές συμβουλές: Run a 100-board trial in nitrogen. Κένρωση με ακτίνες Χ. Compare to your current air reflow results. If void area reduces by more than 50%, implement nitrogen. If less than 30% reduction, your flux or stencil design is the real problem -- fix those first.
