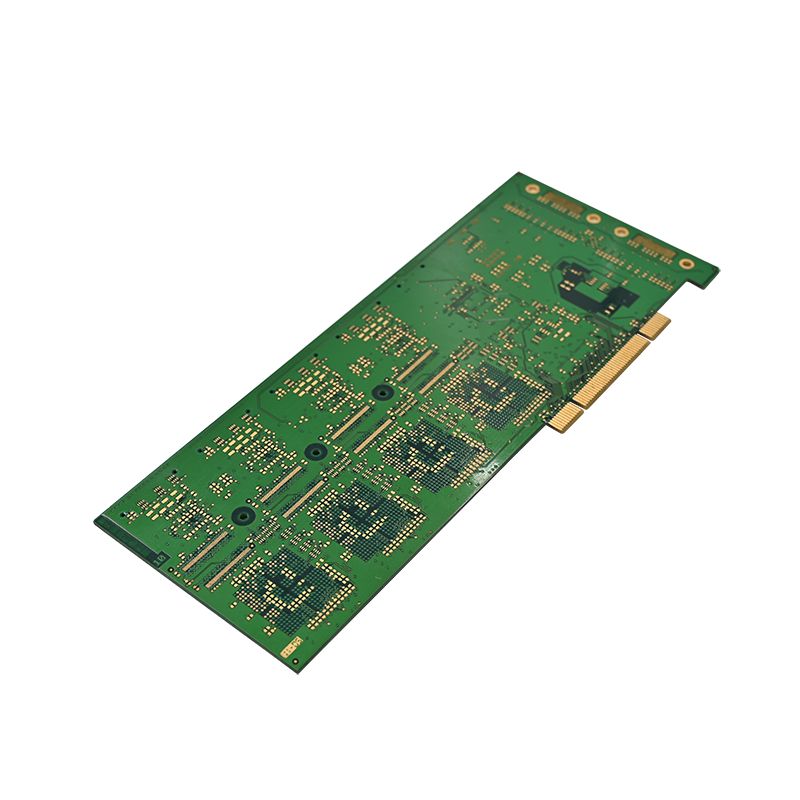

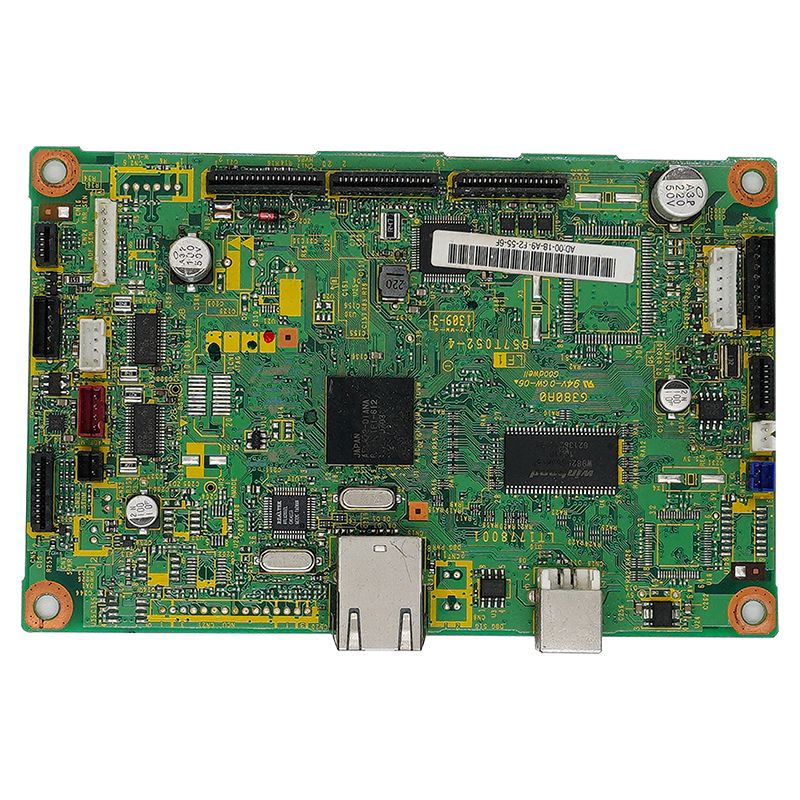

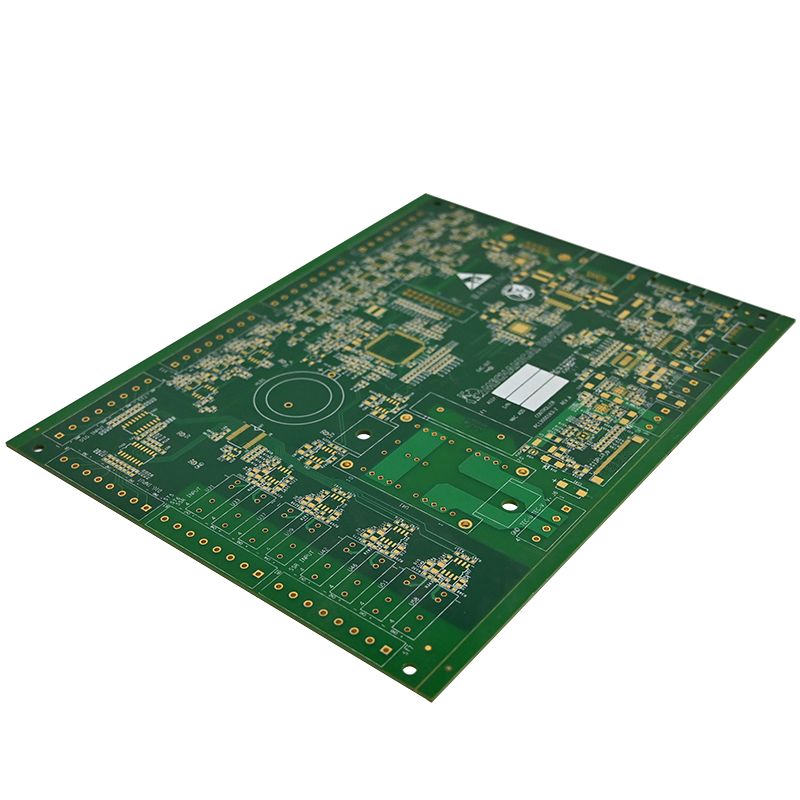

Αισθητήρας PCBA

Το PCBA αισθητήρα, ή το συγκρότημα πλακέτας τυπωμένου κυκλώματος αισθητήρα, είναι το "κέντρο ελέγχου πυρήνα" διαφόρων αισθητήρων. Επιτυγχάνει τις λειτουργίες λήψης, μετατροπής, μετάδοσης και επεξεργασίας σήματος συναρμολογώντας με ακρίβεια ηλεκτρονικά εξαρτήματα όπως τσιπ αισθητήρων, πυκνωτές, αντιστάσεις και συνδέσμους σε μια προσαρμοσμένη πλακέτα PCB.

Unixplore ElectronicΤο s' Sensor PCBA έχει σχεδιαστεί και κατασκευαστεί χρησιμοποιώντας τεχνολογία HDI (High-Density Interconnect). Σε αντίθεση με τα παραδοσιακά PCB, βελτιώνει σημαντικά την ενσωμάτωση και τη χρήση του χώρου της πλακέτας κυκλώματος μέσω μικροδιαδρομών, τυφλών και θαμμένων αγωγών, λεπτού πλάτους και απόστασης γραμμών και τεχνολογίας μέσω του μαξιλαριού. Αυτό το καθιστά ιδιαίτερα κατάλληλο για εφαρμογές που απαιτούν μικρό μέγεθος, υψηλή ακρίβεια και υψηλή αξιοπιστία, όπως αισθητήρες πίεσης ελαστικών αυτοκινήτων, βιομηχανικοί αισθητήρες θερμοκρασίας και υγρασίας, αισθητήρες αφής οικιακών συσκευών και ιατρικοί αισθητήρες οξυγόνου αίματος.

Βασική τεχνολογία:

Για να διασφαλίσουμε την απόδοση και την αξιοπιστία του αισθητήρα PCBA, τηρούμε αυστηρά τις προδιαγραφές σχεδιασμού τεχνολογίας HDI. Από τον σχεδιασμό λύσεων έως την κατασκευή, κάθε βήμα εστιάζει στην «προσαρμογή στις ανάγκες των αισθητήρων και στη βελτιστοποίηση της ποιότητας του σήματος». Τα κύρια σημεία της διαδικασίας είναι τα εξής:

1. Ανάλυση προσαρμοσμένων απαιτήσεων: Ακριβής αντιστοίχιση παραμέτρων αισθητήρα

Στην αρχική φάση σχεδιασμού, η ομάδα μηχανικών μας επικοινωνεί εκτενώς με τους πελάτες για να διευκρινίσει τις λειτουργικές απαιτήσεις του αισθητήρα, τους περιορισμούς μεγέθους, το περιβάλλον λειτουργίας, τη συχνότητα σήματος και άλλες βασικές παραμέτρους. Αυτό αποτελεί τη βάση για τον προσδιορισμό του αριθμού των στρώσεων, των υλικών και της διαδρομής διεργασίας του αισθητήρα PCBA, αποφεύγοντας τον υπερβολικό σχεδιασμό ή την ανεπαρκή απόδοση.

2. Σχεδίαση στοίβαξης πλακών πολλαπλών στρώσεων: Επίτευξη μικρογραφίας και υψηλής ενσωμάτωσης

Χρησιμοποιώντας μια δομή στοίβαξης πλακέτας πολλαπλών επιπέδων HDI 4-12 επιπέδων, οι τυφλές και θαμμένες διόδους αντικαθιστούν τις παραδοσιακές διαμπερείς οπές, μειώνοντας τον χώρο που καταλαμβάνει η πλακέτα κυκλώματος και βελτιστοποιώντας τη διάταξη του κυκλώματος για την επίλυση των προκλήσεων καλωδίωσης των εξαρτημάτων υψηλής πυκνότητας. Αυτός ο σχεδιασμός επιτρέπει τη μείωση της έντασης του PCBA κατά 30%-50%, προσαρμόζοντας τέλεια σε μικροσκοπικά προϊόντα αισθητήρων.

3. Fine Line Width and Spacing + Via-in-Pad Technology: Βελτίωση της χρήσης του χώρου

Το πλάτος της γραμμής και η απόσταση μπορούν να φτάσουν τα 3mil/3mil, ικανοποιώντας τις απαιτήσεις συγκόλλησης και καλωδίωσης των εξαρτημάτων υψηλής πυκνότητας.

Η τεχνολογία Via-in-Pad χρησιμοποιείται για το σχεδιασμό των vias απευθείας κάτω από τα εξαρτήματα, εξοικονομώντας σημαντικά χώρο στην πλακέτα κυκλώματος και μειώνοντας τις διαδρομές μετάδοσης σήματος, βελτιώνοντας έτσι την ακεραιότητα του σήματος.

4. Επιλογή Υλικών Υποστρώματος Υψηλής Ποιότητας: Σήμα Εξισορρόπησης και Θερμική Απόδοση

Με βάση το σενάριο εφαρμογής τουΑισθητήρας PCBA, υλικά υποστρώματος υψηλής ποιότητας όπως FR-4 (για συμβατικές εφαρμογές), ελάσματα υψηλής συχνότητας Rogers (για αισθητήρες υψηλής συχνότητας) και υποστρώματα αλουμινίου (για υψηλές απαιτήσεις απαγωγής θερμότητας) επιλέγονται για να διασφαλιστεί ότι η πλακέτα κυκλώματος έχει καλή ακεραιότητα σήματος, αντοχή στη θερμότητα και μηχανική αντοχή και μπορεί να λειτουργήσει σε ένα ευρύ φάσμα θερμοκρασιών από -40⃃5 έως -40℃.

5. Βελτιστοποίηση ισχύος και γείωσης: Μείωση των ηλεκτρομαγνητικών παρεμβολών

Πλήρεις στρώσεις ισχύος και γείωσης έχουν σχεδιαστεί στη συστοιχία πλακέτας πολλαπλών στρώσεων για να σχηματίσουν ένα στρώμα θωράκισης, μειώνοντας αποτελεσματικά τον θόρυβο ισχύος και τις ηλεκτρομαγνητικές παρεμβολές (EMC), διασφαλίζοντας ότι δεν παρεμβάλλονται τα σήματα που συλλέγονται από τον αισθητήρα και βελτιώνοντας την ακρίβεια μέτρησης του αισθητήρα PCBA.

6. Σχεδιασμός Θερμικής Διαχείρισης: Επίλυση Προκλήσεων Διάχυσης Θερμότητας

Για εξαρτήματα αισθητήρων υψηλής ισχύος, οι θερμικές διόδους και τα χάλκινα επίπεδα γείωσης έχουν σχεδιαστεί στο PCBA για να διαχέουν γρήγορα τη θερμότητα που παράγεται από τα εξαρτήματα, αποτρέποντας την υποβάθμιση της απόδοσης ή τη μείωση της διάρκειας ζωής λόγω υψηλών θερμοκρασιών.

Παραγωγή και Ποιοτικός Έλεγχος: Διασφάλιση ποιότητας από άκρο σε άκρο της UNIXPLORE

Το PCBA του αισθητήρα, ως το βασικό συστατικό του αισθητήρα, καθορίζει άμεσα τη σταθερότητα του προϊόντος. Η UNIXPLORE έχει δημιουργήσει ένα ολοκληρωμένο σύστημα ποιοτικού ελέγχου από την "προμήθεια πρώτων υλών έως την παράδοση τελικού προϊόντος" για να διασφαλίσει ότι κάθε αισθητήραςPCBAικανοποιεί τις απαιτήσεις των πελατών:

1. Προμήθεια πρώτων υλών: Γνήσια Προϊόντα Εγγυημένα, Ανιχνεύσιμα

Έχουμε δημιουργήσει μακροχρόνιες συνεργασίες με παγκοσμίου φήμης προμηθευτές εξαρτημάτων (όπως TI, ST και Infineon). Όλα τα εξαρτήματα αγοράζονται μέσω νόμιμων καναλιών, παρέχοντας πρωτότυπα πιστοποιητικά εργοστασιακής εγγύησης και κωδικούς ιχνηλασιμότητας υλικών για την εξάλειψη πλαστών και υποβαθμισμένων προϊόντων.

2. Εξοπλισμός Παραγωγής: Αυτοματοποιημένη Γραμμή Παραγωγής Υψηλής Ακρίβειας

Εξοπλισμένοι με προηγμένο εξοπλισμό, όπως μηχανήματα τοποθέτησης SMT υψηλής ταχύτητας Yamaha, φούρνους συγκόλλησης 10 ζωνών αναρροής και πλήρως αυτόματα όργανα επιθεώρησης AOI, επιτυγχάνουμε αυτοματισμό στην τοποθέτηση εξαρτημάτων, τη συγκόλληση και τη δοκιμή. Η ακρίβεια τοποθέτησης μπορεί να φτάσει τα ±0,02mm, εξασφαλίζοντας ποιότητα συγκόλλησης.

3. Triple Testing: Εξασφάλιση σταθερής απόδοσης

Κάθε PCBA υποβάλλεται στις ακόλουθες δοκιμές πριν φύγει από το εργοστάσιο:

Ηλεκτρικές δοκιμές: Δοκιμή ιπτάμενου ανιχνευτή / δοκιμή καρφιών για τον εντοπισμό ηλεκτρικών βλαβών όπως ανοιχτά κυκλώματα και βραχυκυκλώματα.

Λειτουργική δοκιμή: Προσομοίωση του πραγματικού περιβάλλοντος εργασίας για τη δοκιμή της απόδοσης λήψης και μετάδοσης σήματος του αισθητήρα.

Δοκιμή αξιοπιστίας: Δοκιμές γήρανσης σε υψηλές και χαμηλές θερμοκρασίες, δοκιμές κραδασμών και δοκιμές ψεκασμού αλατιού για να διασφαλιστεί η προσαρμοστικότητα του προϊόντος σε σκληρά περιβάλλοντα.

4. Παραγωγική ικανότητα: Ικανοποίηση διαφορετικών αναγκών παραγγελιών

Επί του παρόντος, η ετήσια παραγωγική μας ικανότητα φτάνει τα 1,5 εκατομμύρια PCBA και τα 150.000 τελικά προϊόντα. Είτε πρόκειται για παραγγελίες δειγμάτων μικρής παρτίδας είτε για παραγγελίες μαζικής παραγωγής μεγάλου όγκου, μπορούμε να παραδώσουμε έγκαιρα.
