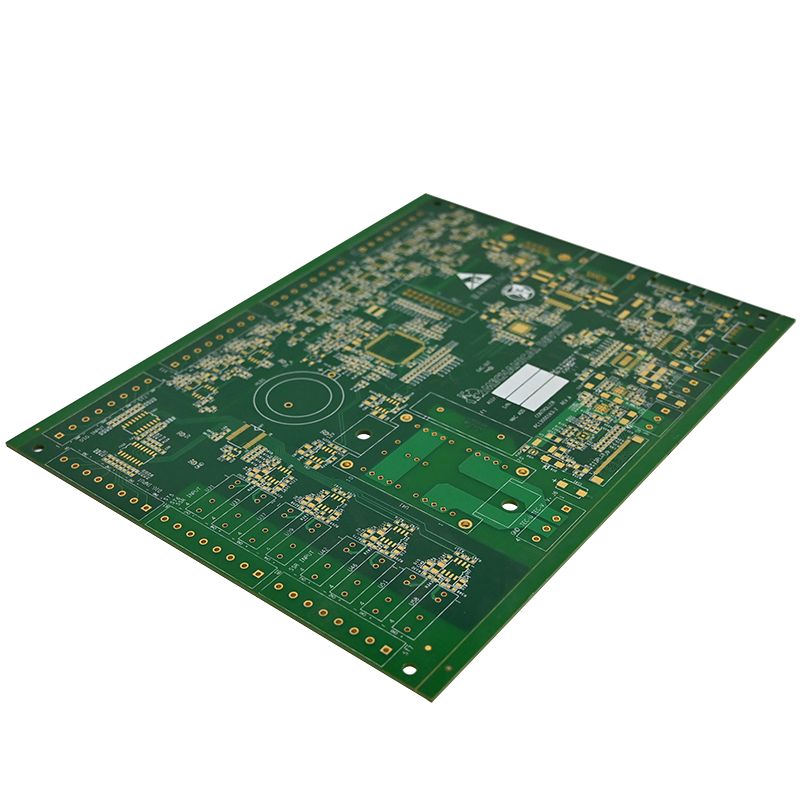

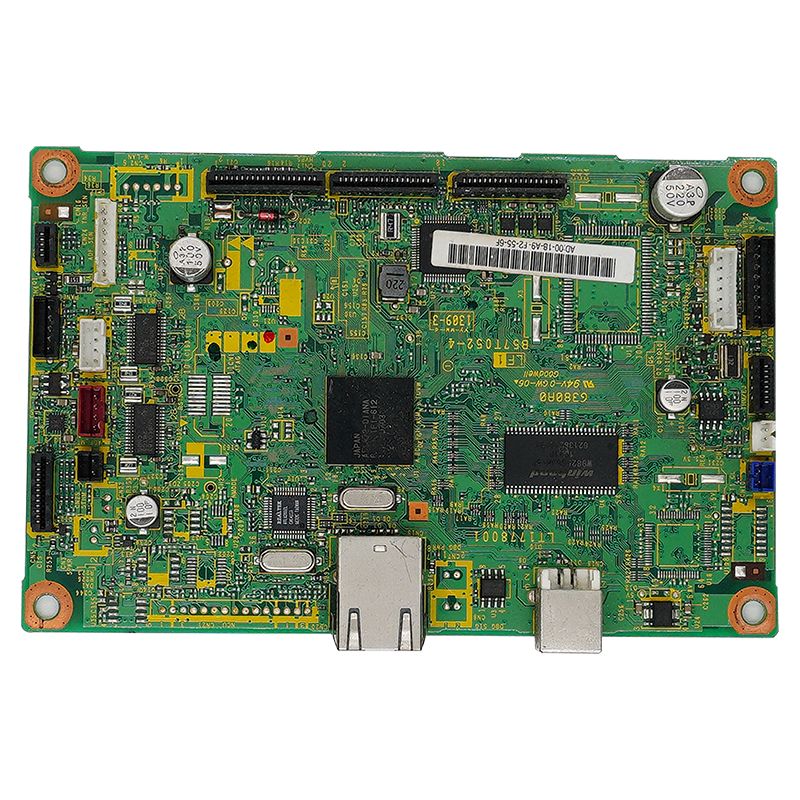

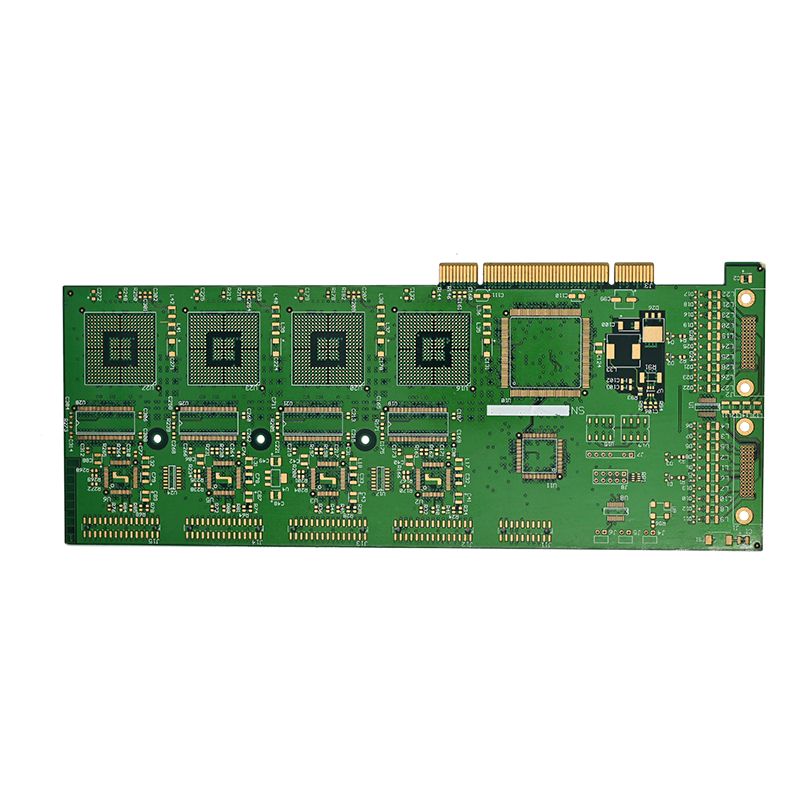

Ρομπότ συγκόλλησης PCBA

Βασικά Τεχνικά Χαρακτηριστικά

1. Προηγμένος έλεγχος κίνησης

Αντίστροφη ενσωμάτωση κινηματικής: Χρησιμοποιεί μεθόδους παραμέτρων D-H για απρόσκοπτη χαρτογράφηση μεταξύ των μεταβλητών άρθρωσης και των στάσεων του τελικού τελεστή.

Σχεδιασμός ομαλής τροχιάς: Οι προηγμένοι αλγόριθμοι παρεμβολής βελτιστοποιούν τις καμπύλες ταχύτητας, διασφαλίζοντας ομαλές μεταβάσεις σε κυματοειδείς ή τμηματικές συγκολλήσεις, αποφεύγοντας τις ιδιομορφίες.

Συνεργασία πολλαπλών αξόνων: Υποστηρίζει συγχρονισμένο έλεγχο πολλαπλών αρμών για σύνθετες διαδρομές συγκόλλησης με σφάλμα ακρίβειας ελέγχου εντός ±0,05 mm.

2. Προσαρμογή διαδικασίας συγκόλλησης

Συντονισμός παραμέτρων σε πραγματικό χρόνο: Προσαρμόζει δυναμικά την ταχύτητα τροφοδοσίας καλωδίων, το ρεύμα και την τάση με βάση τα σήματα ανάδρασης τόξου.

Segmented Path Optimization: Ειδικός χειρισμός για μεταβατικά τμήματα σε κυματοειδείς συγκολλήσεις για εξασφάλιση συνοχής και ακεραιότητας αρμών.

3. Αξιοπιστία Βιομηχανικού Βαθμού

Αρχιτεκτονική κατά των παρεμβολών: Εξειδικευμένη διάταξη για την απομόνωση του θορύβου συγκόλλησης υψηλής ισχύος από ευαίσθητα λογικά κυκλώματα.

Πρωτόκολλα επικοινωνίας: Έτοιμες προς χρήση διεπαφές για ενσωμάτωση EtherCAT, Profinet και PLC.

Κατασκευαστική Αριστεία

Πώς να σχεδιάσετε ένα ρομπότ συγκόλλησης PCBA

Ο σχεδιασμός ενός PCBA ρομπότ συγκόλλησης υψηλής απόδοσης απαιτεί ολοκληρωμένη εξέταση πολλαπλών διαστάσεων, από τον σχεδιασμό αρχιτεκτονικής συστήματος έως την κατασκευή υλικού, τον έλεγχο λογισμικού και την τελική επαλήθευση. Τα ακόλουθα περιγράφουν τα βασικά σημεία σχεδιασμού για να διασφαλιστεί ότι το προϊόν πληροί τις σκληρές απαιτήσεις των σεναρίων βιομηχανικής συγκόλλησης.

1. Αρχιτεκτονική Συστήματος και Λειτουργικός Σχεδιασμός

Το ρομπότ συγκόλλησης PCBA πρέπει να επιτύχει απρόσκοπτη ενσωμάτωση πολλαπλών λειτουργικών μονάδων, που καλύπτουν τον έλεγχο κίνησης, τη διαχείριση ισχύος συγκόλλησης, τις διεπαφές αισθητήρων και τις μονάδες επικοινωνίας, για να σχηματίσει ένα σταθερό και αποτελεσματικό σύστημα ελέγχου.

Τμήμα ελέγχου κίνησης: Υποστηρίζει συνεργατικό σχεδιασμό τροχιών πολλαπλών αξόνων (όπως έλεγχος 4-DOF στο καρτεσιανό σύστημα συντεταγμένων) και μετατρέπει τη διαδρομή του τελικού τελεστή πυρσού συγκόλλησης σε εντολές γωνίας σύνδεσης μέσω του αλγόριθμου αντίστροφης κινηματικής, διασφαλίζοντας την ακρίβεια της τροχιάς συγκόλλησης.

Τμήμα διαδικασίας συγκόλλησης: Μπορεί να προσαρμόσει τις παραμέτρους συγκόλλησης σε πραγματικό χρόνο σύμφωνα με διαφορετικά υλικά συγκόλλησης και τύπους αρμών. Για παράδειγμα, στις κυματοειδείς συγκολλήσεις, υιοθετείται τμηματικός έλεγχος (όπως τμήματα μετάβασης που συνδέουν ευθύγραμμα τμήματα) για την αποφυγή ελαττωμάτων συγκόλλησης και τη διασφάλιση της σταθερότητας της συγκόλλησης.

Διασύνδεση επικοινωνίας: Αποδεσμεύει διεπαφές επικοινωνίας βιομηχανικής ποιότητας, όπως το EtherCAT ή το Profinet, οι οποίες μπορούν να πραγματοποιήσουν αποτελεσματική αλληλεπίδραση δεδομένων με ανώτερους υπολογιστές ή PLC, διευκολύνοντας τον ολοκληρωμένο έλεγχο ολόκληρης της γραμμής παραγωγής.

2. Σχεδιασμός υλικού και κατασκευή PCBA

Λαμβάνοντας το PCBA ως τον πυρήνα, ο σχεδιασμός του υλικού ακολουθεί τις αρχές της υψηλής αξιοπιστίας, της ισχυρής κατά των παρεμβολών και της υψηλής ακρίβειας και ελέγχει αυστηρά κάθε σύνδεσμο της διαδικασίας κατασκευής για να διασφαλίσει την ποιότητα του προϊόντος.

Φάση σχεδίασης PCB: Πραγματοποιήστε επαλήθευση ορθολογικότητας διάταξης κυκλώματος μέσω τεχνολογίας προσομοίωσης, εστιάζοντας στον έλεγχο της ακρίβειας του κυκλώματος (σφάλμα εντός ±0,05 mm) και στην αξιοπιστία της σύνδεσης ενδιάμεσης στιβάδας για την αποφυγή παρεμβολών σήματος.

Επιλογή εξαρτημάτων: Βασικά εξαρτήματα (όπως μικροελεγκτές, τσιπ οδήγησης ισχύος) υιοθετούν όλα προϊόντα βιομηχανικής ποιότητας και υποβάλλονται σε αυστηρό έλεγχο προμηθευτή και επιθεώρηση εισερχόμενου υλικού για να διασφαλιστεί η σταθερή λειτουργία σε σκληρά βιομηχανικά περιβάλλοντα.

Διαδικασία Κατασκευής: Η όλη διαδικασία περιλαμβάνει προετοιμασία υλικού (λάθος διαστάσεων εντός ±0,1 mm), διάτρηση με λέιζερ (ακρίβεια μικροοπών κάτω από 0,2 mm), επιμετάλλωση χαλκού, φωτοχημική χάραξη, εκτύπωση μάσκας συγκόλλησης κ.λπ., για να διασφαλιστεί η ακεραιότητα του κυκλώματος και η περιβαλλοντική προσαρμοστικότητα.

Διαδικασία συγκόλλησης: Συνδυάστε την τοποθέτηση SMT (όπως συσκευασμένα εξαρτήματα υψηλής ακρίβειας 0402/0201) με εισαγωγή DIP (για συσκευές υψηλής ισχύος) και χρησιμοποιήστε τεχνολογίες συγκόλλησης επαναροής και συγκόλλησης κυμάτων για να διασφαλίσετε την αξιοπιστία της σύνδεσης εξαρτημάτων. Τέλος, αφαιρέστε την υπολειμματική ροή μέσω της διαδικασίας καθαρισμού για να βελτιώσετε τη σταθερότητα του προϊόντος.

3. Έλεγχος Λογισμικού και Υλοποίηση Αλγορίθμων

Το σύστημα λογισμικού του ρομπότ συγκόλλησης PCBA πραγματοποιεί βαθιά ενοποίηση του ελέγχου κίνησης και της διαδικασίας συγκόλλησης και χρησιμοποιεί αλγόριθμους υψηλής απόδοσης για να εξασφαλίσει ακρίβεια και αποτελεσματικότητα συγκόλλησης.

Λύση αντίστροφης κινηματικής: Χρησιμοποιήστε τη μέθοδο παραμέτρων D-H για να καθορίσετε τη σχέση χαρτογράφησης μεταξύ των μεταβλητών της άρθρωσης και της θέσης του τελικού τελεστή και επεξεργαστείτε τη διαδρομή συγκόλλησης σε τμήματα (όπως τμήματα μετάβασης και ευθύγραμμα τμήματα κυματοειδών συγκολλήσεων) για να εξασφαλίσετε τη συνέχεια και την ομαλότητα της κίνησης.

Αλγόριθμος σχεδιασμού τροχιάς: Δημιουργήστε μονοπάτια ομαλής κίνησης αρμών, αποφύγετε μεμονωμένα σημεία στη διαδικασία κίνησης και βελτιστοποιήστε την καμπύλη ταχύτητας μέσω του αλγόριθμου παρεμβολής για να μειώσετε τα σφάλματα συγκόλλησης που προκαλούνται από μετάλλαξη κίνησης.

Ρύθμιση παραμέτρων σε πραγματικό χρόνο: Με βάση τα σήματα ανάδρασης (όπως τάση τόξου, κυματομορφή ρεύματος), προσαρμόστε δυναμικά την ταχύτητα τροφοδοσίας του σύρματος και το ρεύμα συγκόλλησης για να προσαρμοστείτε στις αλλαγές στις συνθήκες συγκόλλησης και να εξασφαλίσετε σταθερή ποιότητα συγκόλλησης.

Σχετικά με το UNIXPLORE: Ο αξιόπιστος συνεργάτης σας PCBA

Η Ιστορία μας

Ιδρύθηκε το 2011, η Unixplore Electronics Co., Ltd έχει επικεντρωθεί στην παροχή υπηρεσιών ηλεκτρονικής κατασκευής συμβολαίου με το κλειδί στο χέρι, καλύπτοντας το σχεδιασμό και την κατασκευή PCB & PCBA, την προμήθεια εξαρτημάτων, τη συναρμολόγηση SMT & DIP, τον προγραμματισμό, τις λειτουργικές δοκιμές, την κατάλληλη επίστρωση, την κατασκευή κιβωτίων, τη συναρμολόγηση καλωδίων, τα προϊόντα μας με δυνατότητα παλαίωσης χρησιμοποιείται ευρέως σε οικιακές συσκευές, αυτοκίνητα, συστήματα ασφαλείας, ηλεκτρονικά είδη ευρείας κατανάλωσης, βιομηχανικό έλεγχο, ιατρικό εξοπλισμό, υγειονομική περίθαλψη, έξυπνο σπίτι, στρατό, αεροπορία και άλλους τομείς.

Πεδία Εφαρμογής

Οικιακή Συσκευή · Βιομηχανικός Έλεγχος · Αυτοκίνητο · Ηλεκτρονικό Καταναλωτικό · Ιατρικός εξοπλισμός · Σύστημα Ασφαλείας · Υγειονομική περίθαλψη · Φωτισμός LED

Η ισχύς του εργοστασίου μας

Ικανότητα παραγωγής: Ετήσια παραγωγική ικανότητα άνω των 1.500.000 PCBA και 150.000 σετ συναρμολόγησης τελικού προϊόντος, που μπορεί να καλύψει τις ανάγκες παραγγελιών τόσο μεγάλης παρτίδας όσο και μικρής παρτίδας.

Έννοια Συνεργασίας: Δεσμευόμαστε στη δημιουργία μακροπρόθεσμων εποικοδομητικών σχέσεων συνεργασίας με παγκόσμιους πελάτες, εστιάζοντας στη βελτίωση της ποιότητας και στη βελτιστοποίηση του κόστους και τηρώντας το δόγμα της "καλύτερης ποιότητας, ταχύτερη παράδοση, χαμηλότερο κόστος, χωρίς κινδύνους".

Ευελιξία παραγγελιών: Αποδεχτείτε παραγγελίες μικρής ποσότητας, χωρίς περιορισμό MOQ και υποστηρίξτε πλήρως τις προσαρμοσμένες ανάγκες των πελατών.

Το Πιστοποιητικό μας

Η λειτουργία μας έχει πιστοποιηθεί κατά ISO 9001:2015 και το πρότυπο IPC-610E, εφαρμόζοντας αυστηρά το διεθνές σύστημα διαχείρισης ποιότητας για να διασφαλιστεί ότι κάθε προϊόν πληροί πρότυπα υψηλής ποιότητας.

Εξοπλισμός Παραγωγής

Έχουμε ένα ιδιόκτητο εργοστάσιο άνω των 3.000 τετραγωνικών μέτρων, εξοπλισμένο με επαγγελματικό εξοπλισμό παραγωγής και δοκιμών για να παρέχουμε ισχυρή υποστήριξη για την ποιότητα των προϊόντων:

Ομάδα Ε&Α: 20 επαγγελματίες μηχανικοί Ε&Α, που παρέχουν τεχνική υποστήριξη για προσαρμοσμένο σχεδιασμό και βελτιστοποίηση προϊόντων.

Γραμμές Παραγωγής: 6 γραμμές παραγωγής SMT, 4 γραμμές συναρμολόγησης DIP, 2 γραμμές συναρμολόγησης τελικών προϊόντων, πραγματοποιώντας αποτελεσματική και αυτοματοποιημένη παραγωγή.

Εξοπλισμός δοκιμών: 2 αίθουσες δοκιμών γήρανσης, 2 αίθουσες δοκιμών υψηλής και χαμηλής θερμοκρασίας και μια ποικιλία προηγμένων οργάνων δοκιμών, τα οποία μπορούν να πραγματοποιήσουν διάφορες δοκιμές σταθερότητας, αξιοπιστίας και λειτουργικότητας σε PCBA.

Βασικός εξοπλισμός: Μηχάνημα SMT Yamaha υψηλής ταχύτητας, Μηχάνημα συγκόλλησης επαναροής 10 ζωνών θερμοκρασίας, Μηχάνημα συγκόλλησης επαναροής 9 ζωνών θερμοκρασίας κ.λπ., διασφαλίζοντας την ακρίβεια και την αποτελεσματικότητα της παραγωγής.

Πρόσκληση Συνεργασίας

Καλωσορίζουμε θερμά τις παραγγελίες PCBA ODM/OEM και τελικών ηλεκτρονικών προϊόντων. Είτε έχετε προσαρμοσμένα έργα ηλεκτρονικής συναρμολόγησης είτε χρειάζεστε επαγγελματικές υπηρεσίες κατασκευής PCBA, μη διστάσετε να επικοινωνήσετε μαζί μας σήμερα και θα σας παρέχουμε λύσεις υψηλής ποιότητας, αποτελεσματικές και οικονομικές.
